工程学院《井巷工程》课程设计某煤矿二水平东运输大巷断面设计、爆破说明书及爆破图表编制学生姓名：学院：专业班级：专业课程：井巷工程指导教师：2015年12 月18 日《井巷工程》课程设计任务书题目：某煤矿年设计生产能力90万t吨，为瓦斯矿井，采用立井多水平开拓方式，采用中央分列式通风，井下最大涌水量为450m3/h。
第二水平东运输大巷长度1600m，服务年限为25年；通过的流水量为240m3/h ，风量为40m3/s ；采用XK8-9/132A型蓄电池式电机车，牵引t矿车运输。
巷道内铺设一趟直径Φ为200mm的压气管和一趟直径Φ为100mm的供水管。
设计的大巷穿过较稳定岩层，岩石坚固性系数f=4～6。
该矿实行“三八”工作制，计划月进尺140m，每月实际工作30d，掘支平行作业，每一掘进班完成一个循环。
预计正规循环率为0.9，炮眼利用率为0.9。
设计内容：1、选择合适的巷道断面形状。
2、设计双轨直线段的巷道断面。
确定巷道净宽、拱高、墙高、净断面面积、净周长，并进行风速校核。
选择合适的支护方式，确定支护参数。
最后确定巷道的掘进断面尺寸。
3、布置巷道内水沟和管线。
4、计算巷道掘进工程量和材料消耗量。
5、绘制巷道断面施工图，编制巷道特征表和每米巷道掘进工程量和材料消耗表。
6、根据设计的断面图，编制爆破作业图表。
包括爆破原始条件，三个方向的炮眼布置图、装药量及起爆顺序、预期爆破效果表。
设计要求：1、在规定的时间内认真、独立地完成计算、绘图、编写说明书等全部工作。
作到分析论证清楚、论据确凿，并积极采用切实可行的先进技术，力争使设计成果达到较高水平。
2、要通过计算确定的，必须有必要的计算步骤和过程。
要参照有关规范和经验确定的，请说明确定理由。
设计参照依据：《煤矿安全规程》、《煤矿井巷工程质量验收规范》、《煤矿巷道断面和交岔点设计规范》、《煤矿矿井采矿设计手册》、《井巷工程》等。
3、说明书用A4纸打印，要求内容完整，格式符合安全工程学院井巷工程课程设计撰写模板。

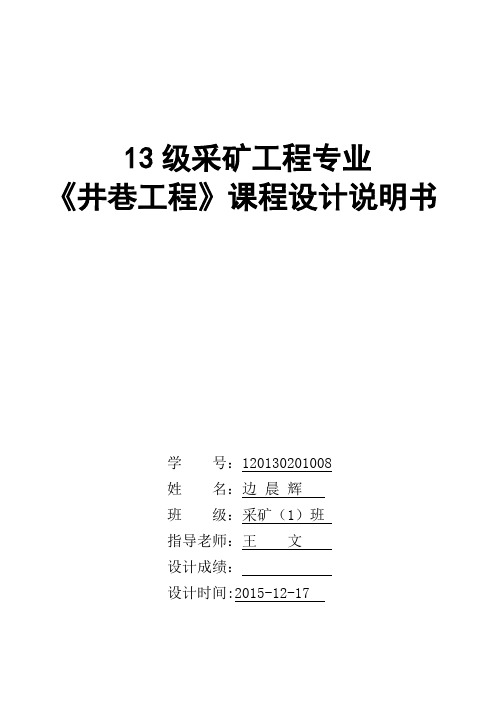

13级采矿工程专业《井巷工程》课程设计说明书学号：120130201008姓名：边晨辉班级：采矿（1）班指导老师：王文设计成绩：设计时间:2015-12-17目录题目 (3)一.选择合适的巷道断面形状 (3)二.设计双轨直线段的巷道断面 (3)（一）确定巷道净宽度B (3)（二）确定巷道拱高H0 (3)（三）确定巷道壁高H3 (4)S和净周长P (6)（四）确定巷道净断面积（五）用风速校核巷道净断面积 (6)（六）确定巷道设计掘进断面尺寸和计算掘进断面尺寸 (6)三.布置巷道内水沟和管线 (7)四.计算巷道掘进工程量和材料消耗量 (7)五.绘制巷道断面施工图，编制巷道特征表和每米巷道掘进工程量和材料消耗表 (8)六．设计总结 (10)七．参考文献 (11)题 目某煤矿年设计生产能力500万t/a ，低瓦斯矿井，最大涌水量3003m /h 。
通过运输大巷涌水量为1403m /h ，采用ZK14—9/550架线电机车牵引5.0t 底卸式矿车运输，大巷围岩稳定（f=4.5），大巷通风量为923m /s 巷道内敷设一趟φ=220mm 的压风管和一趟φ=150mm 的供水管。
采用圆弧拱形断面。
一.选择合适的巷道断面形状年产500万吨矿井的运输大巷，一般服务年限在25年以上，采用900mm 轨距双轨运输的大巷，穿过稳定岩层（f=4.5），故选用价格低廉，质量轻，锚固力大的玻璃钢锚杆与喷射混凝土支护，圆弧拱形断面。
二.设计双轨直线段的巷道断面（一）确定巷道净宽度B查表2.2可知ZK14—9/550电机车宽A 1=1335mm 、高h=1550mm ，5t 底卸式矿车宽1520mm 、高1550mm 。
根据《煤矿安全规程》，取巷道人行道宽c=1000mm 、非人行道一侧宽a=500mm 。
又查表2.3知该双轨中线距b=1800mm ，则两电机车之间距离mm mm mm mm 28021520215201800=⎪⎭⎫⎝⎛+-该距离大于《煤矿安全规程》所规定的两列对开电机车对开安全间隙0.2m ，故巷道净宽mm mmmm mm mm mm c b a B 4820)215201000(1800)21520500(11=++++=++=（二）确定巷道拱高h 0圆弧拱形巷道拱高：mm mmBh 16073482030===圆弧拱形巷道半径R 取B=4820mm由《采矿工程师手册》5—27查得当0h = B 31时，R=0.541667B ，R=0.541667 ⨯4800mm=2611mm（三）确定巷道壁高h 31.按架线式电机车导电弓子确定h 3由表2.3中半圆拱形巷道壁高公式得：()()⎪⎭⎫ ⎝⎛+---++≥⎪⎭⎫ ⎝⎛-b B R K n R h h h c 12243222 h 4——轨面起电机车架线高度，按《煤矿安全规程》取h4=2000mm ；h c ——道床总高度。

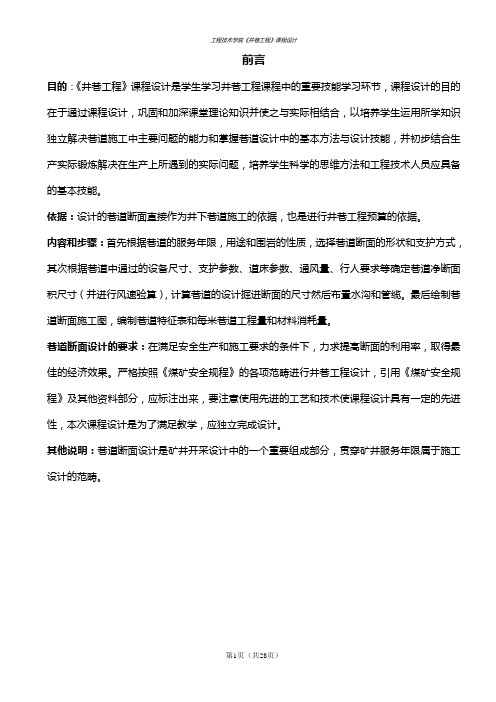

前言目的：《井巷工程》课程设计是学生学习井巷工程课程中的重要技能学习环节，课程设计的目的在于通过课程设计，巩固和加深课堂理论知识并使之与实际相结合，以培养学生运用所学知识独立解决巷道施工中主要问题的能力和掌握巷道设计中的基本方法与设计技能，并初步结合生产实际锻炼解决在生产上所遇到的实际问题，培养学生科学的思维方法和工程技术人员应具备的基本技能。
依据：设计的巷道断面直接作为井下巷道施工的依据，也是进行井巷工程预算的依据。
内容和步骤：首先根据巷道的服务年限，用途和围岩的性质，选择巷道断面的形状和支护方式，其次根据巷道中通过的设备尺寸、支护参数、道床参数、通风量、行人要求等确定巷道净断面积尺寸（并进行风速验算），计算巷道的设计掘进断面的尺寸然后布臵水沟和管缆。
最后绘制巷道断面施工图，编制巷道特征表和每米巷道工程量和材料消耗量。
巷道断面设计的要求：在满足安全生产和施工要求的条件下，力求提高断面的利用率，取得最佳的经济效果。
严格按照《煤矿安全规程》的各项范畴进行井巷工程设计，引用《煤矿安全规程》及其他资料部分，应标注出来，要注意使用先进的工艺和技术使课程设计具有一定的先进性，本次课程设计是为了满足教学，应独立完成设计。
其他说明：巷道断面设计是矿井开采设计中的一个重要组成部分，贯穿矿井服务年限属于施工设计的范畴。
目录第一章、矿井及设计巷道的的概况 (5)第二章、巷道断面设计 (6)巷道断面设计的基本原则 (6)一、巷道断面的设计依据 (6)1、巷道的名称和用途 (6)2、通过巷道的运输设备类型及特征 (6)3、通过巷道的管线敷设情况，风量大小及排水量大小 (6)4、对巷道坡度的要求 (6)5、其他要求 (6)二、巷道断面设计 (6)1、选择巷道的断面形状、支护类型、支护参数 (6)2、确定断面尺寸 (7)3、巷道的净断面、掘进断面及风量校核 (8)4、决定道床参数，水沟布臵和管线敷设 (9)5、巷道断面特征表和每米巷道材料消耗量计算并列表 (10)6、巷道断面施工图 (11)第三章、巷道施工 (13)一、施工方案的确定 (13)1.掘砌作业方式 (13)2.成巷速度 (13)二、凿岩爆破工作 (13)对钻研爆破工作的要求 (13)1、凿岩设备和爆破器材的选择 (13)2、爆破参数的确定 (13)3、凿岩爆破作业 (14)4、爆破图表及技术经济指标 (14)三、通风与安全 (17)1、掘进通风 (17)2、综合防尘技术 (18)3、掘进安全工作 (18)四、装岩与调车 (19)1、装岩机械的选则 (19)2、主要技术特征 (19)3、生产能力的估算 (19)4、调车方法 (19)五、巷道支护 (19)1、临时支架结构与永久支架形式的选择 (19)2、材料消耗量计算 (19)3、施工方法 (20)4、质量检查标准 (20)第四章、劳动组织及循环图表 (21)一、劳动组织配备 (21)1、作业方式的选择 (21)2、循环图标的编制 (21)第五章安全技术措施 (24)一、支架操作工安全措施 (24)二、检修工安全技术措施 (24)三、端头工的安全技术措施 (24)四、所有工种必须遵守的安全措施 (24)五、瞎炮的处理问题 (25)六、凿岩时注意的问题 (25)七、爆破注意安全事项 (25)致谢 (27)参考文献.................................................................... . (28)第一章煤矿及设计巷道的概况已知技术参数和设计要求：某煤矿，井田走向11.7km，倾向宽5.5~8.6km，井田面积68.8km²。
