电气及阴极保护安装工程施工方案要点

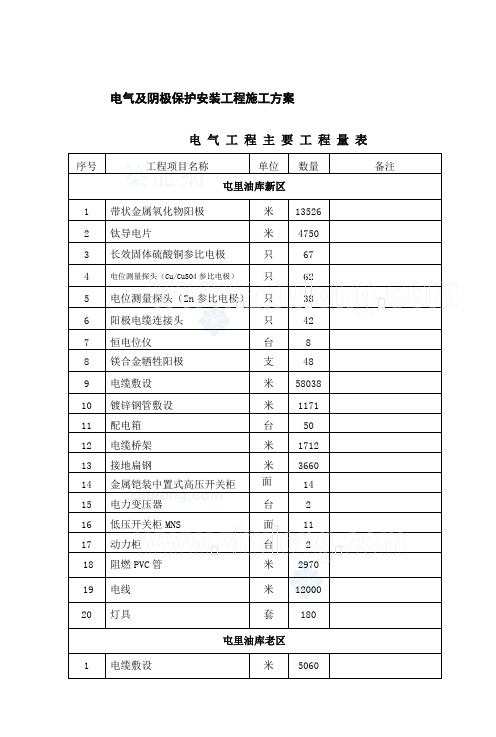

电气及阴极保护安装工程施工方案电气工程主要工程量表工程项目名称金属铠装中置式高压开关柜2970阴保、动力、照明等系统，工期短，施工难度大，施工质量要求高，为此特编制如下保障措施和技术方案，以确保工期、质量目标的实现。

1.2施工准备工作施工准备工作基本任务：为拟建工程的施工建立必要的技术和物质条件，统筹安排施工力量和施工现场。

施工准备工作内容：技术准备、物资准备，劳动组织准备，施工现场准备和施工场外准备。

1.3施工准备流程图:编制施工技术方案1.3.1技术准备熟悉、审查施工图纸和有关的设计资料。

通过施工单位自审，以及建设单位和（或）监理单位主持的，设计单位和施工单位参加的三方会审。

使工程技术管理人员充分地了解和掌握设计图纸的设计意图，安装特点和技术要求；及时发现设计图纸中存在的问题和错误，使其在施工开始之前问题得到解决。

从而使施工单位能够按照设计图纸及变更单的要求顺利地进行施工，保证工期的同时减少资源浪费，最终能够在保质、保量、保安全、保工期的情况下交出工程。

1.3.2物资准备:1.物资准备工作程序：2.主要施工物资见业主供应计划。

1.3.3劳动组织准备1.建立项目管理组织机构。

.选定身体健康持有特殊操作证的专业电工，安《劳动合同管理手册》等章程执行，进场之前进行安全教育。

2.集结施工力量，组织劳动力进场：预算资定式工程合同签订之后，按照开工日期和劳动力需要量计划，组织劳动力进场。

同时要进行安全、防火和文明施工等方面的教育，并安排好职工的生活。

3.由技术部门向施工工人进行施工组织设计、计划和技术交底：1)施工组织设计、计划和技术交底的时间在单位工程或分部分项工程开工前及时进行，以保证工程严格地按照设计图纸、施工组织设计、安全操作规程和施工验收规范等要求进行施工。

2)施工组织设计、计划和技术交底的内容有：工程的施工进度计划、月（周）作业计划；施工组织设计，尤其是质量标准、安全技术措施、降低成本措施和施工验收规范的要求；新材料、新技术和新工艺的实施方案和保证措施；图纸会审中所确定的有关部位的设计变更和技术核定等事项。

2023年阴极保护施工方案一、前期准备阴极保护是一种常用的金属防腐蚀手段，主要用于保护金属结构在电化学环境中的腐蚀。

在进行阴极保护施工工作之前，我们需要做好以下几方面的前期准备工作。

1.1 资料收集在进行阴极保护施工之前，我们需要对需要保护的金属结构进行全面的了解，包括其材料、结构、尺寸等方面的资料。

同时，还需要获取相关的工程设计和施工图纸，以便进行具体的施工方案设计。

1.2 环境调查阴极保护的施工环境对其效果有着很大的影响，所以我们需要对施工现场的河道、土壤、大气环境等进行综合调查和分析，以便确定合适的阴极保护方案。

1.3 设备准备阴极保护工程需要使用一系列的设备和工具进行施工，包括电源设备、电缆、电极、阴极保护装置等。

在施工前，需要对这些设备进行检查和维护，确保其正常运行。

1.4 人员培训阴极保护施工需要专业的操作人员进行，所以我们需要对施工人员进行培训，包括相关的理论知识和实际操作技能的培训。

二、施工方案设计2.1 阴极保护设计根据前期准备工作的结果，我们可以进行具体的阴极保护设计。

阴极保护设计应包括以下几方面内容：(1) 阴极保护电流密度计算：根据结构的材料、大小和腐蚀情况，计算出合理的阴极保护电流密度。

(2) 电极间距计算：根据结构的尺寸和形状，计算出适宜的电极间距。

(3) 阴极保护装置选择：根据实际情况，选择合适的阴极保护装置，包括阴极保护电源、电缆、电极等。

(4) 接地系统设计：对于金属结构的接地系统进行设计，确保阴极保护电流的可靠导出。

2.2 施工工艺设计阴极保护的施工需要按照一定的工艺进行，以确保施工质量和效果。

一般的施工工艺包括以下几个步骤：(1) 表面处理：对金属结构表面进行清洗、打磨和脱脂等处理，以确保表面的干净和光滑。

(2) 电极安装：根据设计要求，安装电极，确保电极与金属结构的良好接触，并保持适当的间距。

(3) 阴极保护装置安装：安装阴极保护装置，将其与电源、电极等连接起来。

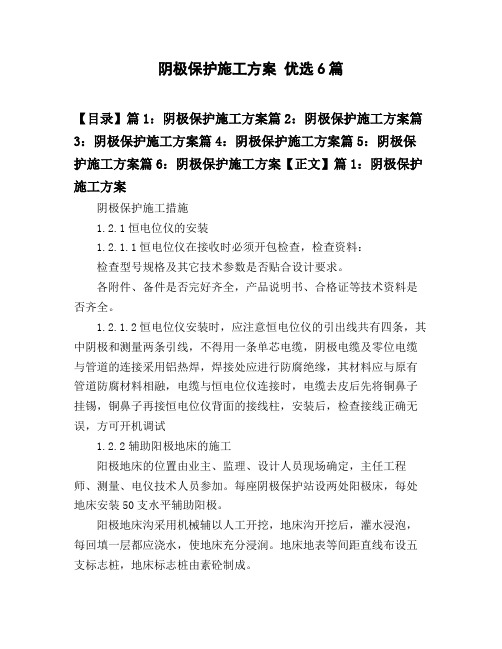

阴极保护施工方案优选6篇【目录】篇1：阴极保护施工方案篇2：阴极保护施工方案篇3：阴极保护施工方案篇4：阴极保护施工方案篇5：阴极保护施工方案篇6：阴极保护施工方案【正文】篇1：阴极保护施工方案阴极保护施工措施1.2.1恒电位仪的安装1.2.1.1恒电位仪在接收时必须开包检查，检查资料：检查型号规格及其它技术参数是否贴合设计要求。

各附件、备件是否完好齐全，产品说明书、合格证等技术资料是否齐全。

1.2.1.2恒电位仪安装时，应注意恒电位仪的引出线共有四条，其中阴极和测量两条引线，不得用一条单芯电缆，阴极电缆及零位电缆与管道的连接采用铝热焊，焊接处应进行防腐绝缘，其材料应与原有管道防腐材料相融，电缆与恒电位仪连接时，电缆去皮后先将铜鼻子挂锡，铜鼻子再接恒电位仪背面的接线柱，安装后，检查接线正确无误，方可开机调试1.2.2辅助阳极地床的施工阳极地床的位置由业主、监理、设计人员现场确定，主任工程师、测量、电仪技术人员参加。

每座阴极保护站设两处阳极床，每处地床安装50支水平辅助阳极。

阳极地床沟采用机械辅以人工开挖，地床沟开挖后，灌水浸泡，每回填一层都应浇水，使地床充分浸润。

地床地表等间距直线布设五支标志桩，地床标志桩由素砼制成。

所有阳极电缆的接头处必须严格防腐密封，以防水渗入，电缆连接后先缠绕两层绝缘胶带，套上聚乙烯管灌满环氧树脂，套管两端再用绝缘胶带密封。

1.2.3参比电极施工参比电极在埋设前要浸泡24小时，填包料要用水调合成“豆腐渣”状装入棉布袋并将电极包在填料中间，参比电极埋深同管道中心线，距管道外壁20mm，引线电缆接头要采用环气树脂严格防腐绝缘，不得有金属外露。

1.2.4带状阳极的施工施工时应先进行绝缘支撑安装，再进行带状阳极的缠绕，带状阳极应紧贴管道，每2-3米和管道焊接一次，焊点应在管道顶部，两焊点中间用阳极捆扎胶带捆扎，焊点应采用和管道防腐层相融的防腐材料防腐，并用热收缩带环形包扎，严禁带状阳极与套管之间电接触。

电气及阴极保护安装工程施工方案要点在进行电气及阴极保护安装工程时，施工方案的制定非常关键。

正确的施工方案能够确保设备的有效安装和运行，从而提高工程质量。

以下是电气及阴极保护安装工程施工的一些要点：1. 施工前准备在正式施工之前，需要进行充分的准备工作。

首先要对工程现场进行勘察，了解现场情况，包括地形、土质、环境等方面的情况。

同时需要与相关部门进行沟通，获取必要的施工许可和相关资料。

2. 设计方案确认在开始施工之前，需要对设计方案进行确认。

确保设计方案符合规范要求，并且能够满足工程需求。

如果设计方案存在问题或不清晰的地方，需要及时与设计单位进行沟通，进行调整。

3. 材料选用选择合适的材料对于电气及阴极保护安装工程至关重要。

需要选择符合相关标准要求的材料，确保其质量和可靠性。

同时要对材料进行检查，确保没有损坏或缺陷。

4. 施工流程在进行施工时，需要按照施工图纸和设计方案进行操作。

遵循正确的施工流程，确保安装的正确性和稳定性。

同时要保证施工过程中的安全，避免发生意外事故。

5. 质量控制在施工过程中，需要进行质量控制工作。

对每个关键环节进行检查，确保施工质量符合要求。

对安装的设备进行调试和测试，确保其正常运行和性能良好。

6. 完工验收施工完成后，需要进行完工验收工作。

对整个工程进行检查，确保施工符合设计要求。

同时要进行设备的调试和性能测试，确保设备正常运行和达到预期效果。

综上所述，电气及阴极保护安装工程的施工方案要点包括施工前准备、设计方案确认、材料选用、施工流程、质量控制和完工验收。

只有严格按照要求进行施工，才能保证工程质量和设备性能的稳定和可靠。

阴极保护施工方案
阴极保护是一种常见的金属防腐技术，用于保护金属结构免受腐蚀的损害。

以下是一个典型的阴极保护施工方案的步骤和程序：
1. 评估和设计：首先需要进行现场评估，确定需要阴极保护的结构，并根据结构的特点和环境条件设计合适的阴极保护系统。

2. 准备工作：在施工前，需要做好准备工作，包括清洁和准备金属表面、布置阴极保护设备等。

3. 安装阴极保护设备：根据设计方案，安装阴极保护设备，包括阴极电源、阴极保护电极等。

4. 连接电路：将阴极电源与阴极保护电极连接起来，确保电流能够正常流通。

5. 监测和控制：安装监测设备，对阴极保护系统进行实时监测，确保其正常运行，并及时对系统进行调整和维护。

6. 运行和维护：对阴极保护系统进行定期的检查和维护，包括更换阴极保护电极、清洁设备、补充阴极保护电源等。

请注意，阴极保护施工的具体步骤和程序可能因不同的结构和环境条件而有所差异。

因此，在进行阴极保护施工前，最好咨询专业的阴极保护工程师或公司，以确保施工方案的准确性和有效性。

阴极保护系统中设计和施工的注意事项第一篇：阴极保护系统中设计和施工的注意事项阴极保护系统中设计和施工的注意事项设计阴极保护系统中，在选用保护方式的时候一定要多方面考虑，采用牺牲阳极阴极保护的方式，所需要的驱动电压相对比较低，输出的电流也相对小，所以一般只用在短距离管道、且土壤电阻率低的情况。

外加电流阴极保护系统的输出电流、电压可以手动调节，所以，一般会用在比较大型的管道和高土壤电阻率的环境中。

在实际的阴极保护系统设计中还是应该尽量选择外加电流阴极保护的保护方式更好的做好的低投资高效益并且施工方面投入少维护简单，效果相对有保证。

获取阴极保护系统所需要的电流值：计阴极保护系统时，首先必须要做的就是获取系统需要的电流量。

如果给一个正在新建的设备结构做阴保系统时，可以根据我们以前的施工经验，参考性类似地区环境下的已建成的设备结构的阴保电流来计算出新建设备结构所需要的电流值。

如果给一个已经建成的设备结构做阴极保护设计时，可以使用通电试验的方法进行实际测量，测量出达到系统所需要的电位值时的电流量。

在被保护区域中单位面积中需要的电流量的大小被称为电流密度，单位mA/M2。

阴极保护发展多年，行业内部已经总结出多种环境中阴极保护系统所需要的电流密度，可以这以后的实际施工中参考使用。

但是，过去推荐的电流密度过于保守，造成了很多材料能源的浪费，所以在进行一项工程时，对当地相类似环境下的结构进行调查，了解其他设备结构的情况，尽量使得出的电流密度更接近实际情况。

第二篇：阴极保护施工方案阴极保护施工方案兰州某区饮水工程使用的是埋地钢管。

全长4200米。

为了减缓土壤对钢管的腐蚀，采用了防腐蚀涂料和外加电流法阴极保护联合防护措施。

一、施工法（一）涂刷环氧煤沥青漆管道表面喷砂处理后，涂两道环氧煤沥青漆。

（二）阴极保护施工：1、外加电流法阴极保护的供电部分安装。

供电部分主要包括恒电位仪，电源系统和恒电位仪输出系统三部分，设在保护站内，（1）恒电位仪经调试后即进行固定，并安装电源线和恒电位仪的输出。

阴极保护施工方案引言阴极保护是一种常用的防腐蚀技术，通过施加电流抑制金属结构物的腐蚀过程。

本文档旨在提供一个完整的阴极保护施工方案，详细介绍施工步骤、材料和设备要求，以及质量控制措施。

施工步骤1.准备工作：在施工开始之前，必须进行充分的准备工作。

首先，对待保护结构进行彻底的清洁，去除表面的油脂、污垢和铁锈。

然后，进行表面处理，比如喷砂或抛丸，以提高施工的附着力。

2.施加涂层：在准备完成后，开始施加阴极保护涂层。

选用合适的阴极保护涂料，根据厂家的说明进行稀释（如果需要），并使用刷子、辊筒或喷枪均匀地涂抹在待保护结构上。

确保涂层的厚度符合设计要求。

3.安装附加电极：在涂层施加完毕后，需要安装附加电极。

这些电极通常是金属材料，比如铝或镁。

根据设计要求，将电极固定在保护结构上，并与阴极保护系统的电源连接。

4.设置电源：阴极保护系统的电源通常是直流电源。

根据设计要求，设置合适的电流和电压。

确保电源和电流控制设备可靠运行，以提供稳定的电流输出。

5.监控和维护：在阴极保护施工完成后，必须进行定期的监控和维护。

检查涂层的完整性，修复可能存在的损坏或脱落。

监测附加电极的工作状态，并根据需要进行更换或维修。

定期检查并记录保护结构的电位，并根据需要调整电源的输出。

材料和设备要求1.阴极保护涂料：选择合适的阴极保护涂料，具有良好的抗腐蚀性能和附着力。

2.刷子、辊筒或喷枪：用于涂抹阴极保护涂料的工具，应选择适合涂料性质的工具。

3.喷砂或抛丸设备：用于对待保护结构进行表面处理。

4.附加电极：金属材料制成的电极，固定在保护结构上，并与阴极保护系统连接。

5.电源和电流控制设备：提供稳定的直流电源，并能精确控制输出的电流和电压。

6.监测设备：用于监测保护结构的电位，以及电流和电压的输出。

质量控制措施1.施工前检查：在施工开始之前，进行仔细的检查，确保待保护结构的表面清洁和处理。

2.施工过程控制：在施工过程中，严格按照设计要求进行操作。

目录1 工程概况 (2)2 主要实物工程量 (2)3 施工工艺依据的标准、规范及设计文件 (2)4 施工技术要求 (3)4.1恒电位仪的安装和接线 (3)4.2加铬高硅铸铁阳极的安装 (3)4.3柔性阳极的安装 (3)4.4汇流点、馈流点、测试点的安装 (4)4.5参比电极的安装 (4)4.6均压连接 (4)4.7阴极保护电缆的连接与敷设 (4)5、质量保证措施 (5)6、安全技术措施 (6)7、主要劳动力 (6)8、主要施工机具 (6)1 工程概况本工程区域性阴极保护工程，主要分为设备区厂房、设备辅助区两个区块。

本工程阴极保护采用强制电流保护法，阴极保护的对象主要是埋地金属管道及电力接地系统。

本工程阴极保护系统主要由一台四回路恒电位仪、柔性阳极地床、参比电极、馈流点和测试点、分流箱、连接电缆构成，系统共分为四个回路。

其中1#回路作为接地系统的阴极保护系统、2#回路作为设备区及其周围管网的阴极保护系统、3#回路作为厂房部分埋地管网的阴极保护系统、4#回路作为设备区埋地管网的阴极保护系统。

本工程的重点施工内容有加铬高硅铸铁阳极的安装、柔性阳极的安装、馈流点及测试点的安装、分流箱的安装、参比电极的安装、测试桩的安装以及均压连接、阴极保护电缆的连接和敷设。

2 主要实物工程量3 施工工艺依据的标准、规范及设计文件3.1相关标准、规范3.1.1 GB/T 21447-2008 钢质管道外腐蚀控制规范3.1.2 GB/T 21448-2008 埋地钢质管道阴极保护技术规范3.1.3 GB/T 21246-2007 埋地钢质管道阴极保护参数测量方法3.1.4 Q/SY 29.1-2002 区域性阴极保护技术规范3.1.5 94D101-5 35KV 及以下电缆敷设3.2 阴极保护相关设计文件4 施工技术要求4.1恒电位仪的安装和接线本工程区域性阴极保护恒电位仪采用四回路型，电源为交流AC380V，50Hz，设备规格为50V/30A（每回路），其安装主要包括：恒电位仪与阳极电缆、阴极电缆、零位接阴电缆、参比电缆的连接；电缆连接时应确保极性正确，并且确保电气接触导通良好。

阴极保护施工方案
阴极保护施工是一种用于防止金属腐蚀的方法，主要通过在金属表面施加阴极电位，使其成为阴极而保护金属不被腐蚀。

以下是一个常见的阴极保护施工方案：
1. 表面处理：首先，需要对金属表面进行处理，以确保阴极保护材料可以牢固地附着在金属表面上。

通常，表面处理包括清洁、除锈和打磨等步骤。

2. 阴极保护材料选择：根据具体情况选择适合的阴极保护材料，常见的材料包括阴极保护涂料和阴极保护剂。

3. 阴极保护涂料施工：典型的阴极保护涂料施工包括底漆和面漆两个步骤。

底漆主要用于提供基础防腐保护，而面漆则用于提供装饰和耐候性。

4. 阴极保护剂施工：阴极保护剂主要通过电化学反应在金
属表面形成保护层，可以通过涂抹、喷涂或浸渍的方式施工。

5. 电源系统设计：阴极保护需要一个电源系统来提供稳定
的阴极电位。

电源系统一般包括阴极、阳极、电源控制器
和电缆等组成部分。

6. 监控和维护：完成施工后，需要定期监控阴极保护系统
的运行情况，并进行必要的维护工作，如修补涂层、更换
阴极保护剂等。

需要注意的是，阴极保护施工方案的具体细节可能会因为
不同的金属材料、环境条件和使用要求而有所不同。

因此，在进行阴极保护施工前，最好咨询专业的材料供应商或工
程师，以确保选择和实施适合的施工方案。

阴极保护专项施工方案编制人：审核人：审批人：编制单位：年月日目录一、工程概况 ------------------------------------------------------------ 3二、编制依据 ------------------------------------------------------------ 3四、施工准备 ------------------------------------------------------------ 3五、阴极保护施工方案----------------------------------------------------- 4六、质量管理措施 ------------------------------------------------------- 14七、HSE管理措施-------------------------------------------------------- 16八、施工计划及主要机械设备---------------------------------------------- 18一、工程概况区域性阴极保护采用强电流对场站埋地管道进行阴极保护，采用柔性阳极作为辅助阳极。
