监控摄像机镜头角度和距离计算

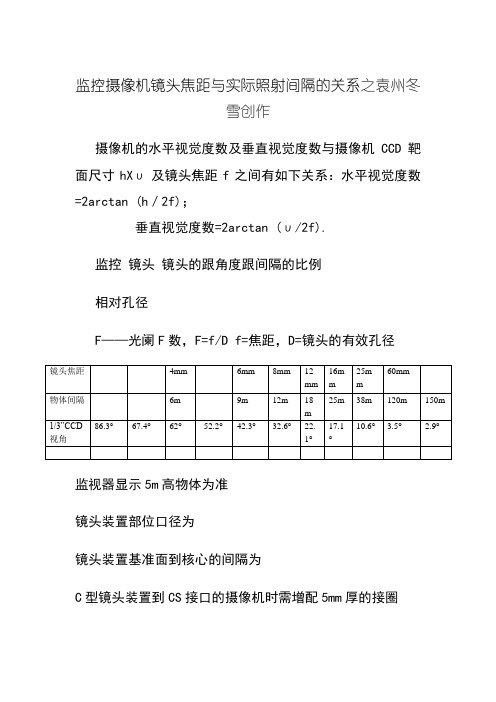

监控摄像机镜头焦距与实际照射间隔的关系之袁州冬
雪创作
摄像机的水平视觉度数及垂直视觉度数与摄像机CCD靶面尺寸hXυ及镜头焦距f之间有如下关系：水平视觉度数=2arctan (h／2f)；
垂直视觉度数=2arctan (υ/2f).
监控镜头镜头的跟角度跟间隔的比例
相对孔径
F——光阑F数，F=f/D f=焦距，D=镜头的有效孔径
监视器显示5m高物体为准
镜头装置部位口径为
镜头装置基准面到核心的间隔为
C型镜头装置到CS接口的摄像机时需增配5mm厚的接圈
*2.8即：F=镜头，拍摄间隔为1~4米，拍摄角度为115°.
*3.6即： F=拍摄间隔为2~6米拍摄角度93°
#6即F=6mm 拍摄间隔为3~15米拍摄角度为53°，#8即F=8mm 拍摄间隔为4~20米拍摄角度为40°，#12即F=12mm 拍摄间隔为5~25米拍摄角度为25°，#16即F=16mm拍摄间隔为5~30米拍摄角度为20°#25：即F=25mm拍摄间隔为20~80米拍摄角度为15°。

镜头选配参考标准镜头大小照射幅度建议照射距离3.6MM 75度3-5米4MM 71度4-6米6MM 48度6-10米8MM 34度10-20米12MM 27度20-30米16MM 20度30-50米在实际应用中，经常听到有用户提出诸如某摄像机能够“看多远”之类的问题，比如100m、500m甚至1km远外的物体还能否在监视器上清晰地显示出来。

有了前面关于镜头的成像尺寸、焦距及视场角等概念后，这个问题就不难解释了，即“看多远”问题与许多因素有关。

比如说，用某定焦镜头可以看清100m远处的钞票的面值。

一般来说，镜头焦距越长，“看”得就越远，但同时视场角却变小，结果观看的范围变窄了。

举个简单的例子，若用标准镜头刚好看清远处某人的基本特征（是男或是女），则换用长焦距镜头则可能看清其面部特征（是否有痣或疤），但却无法看见该人穿的是什么裤子和鞋（这部分已经“涨”出了画面），而换用广角镜头则只可能看到画面中有人（连男女都分辨不出），但却可看清该人在整个监视场景中的所处的位置，周围还有什么别的人物或参照物。

因此，关于“看多远”的较为科学的说法应该是“在屏幕上成的像大小可对应于实际观测距离处多高或多宽的景物”。

例如，用8mm镜头观测10m远处的景物，如果该处有10个人站成一排则刚好可横向充满整个监视器屏幕。

一般情况下，为了能够较为清楚的探测到监视范围内的目标并实现自动跟踪，一般要求在CCD靶面上的目标至少占有三行电视线。

若要能分辨出人物，则一般应要求人物的面部成像在356mm（14in）监视器上占到12.7mm(0.5in)以上。

在实际应用中，经常会有用户提出该摄像机能看清楚多么远的物体或该摄像机能看清楚多宽的场景等问题，这实际上要由所选用的镜头的焦距来决定，另外还与所选择的摄像机的分辨率及监视器的分辨率有关。

光学系统的焦距是指光组主点到焦点的距离。

而镜头的焦距实际上就是构成镜头的组合光组的焦距，它决定了摄取图像的大小，用不同焦距的镜头对同一位置的物体摄像时，配长焦距镜头的摄像机所摄取的景物尺寸就大，反之，配短焦距镜头的摄像机所摄取的景物尺寸就小。

一、公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。

1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f=wL/Wf=hL/hf：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格W H1/3" 4.8 3.61/2" 6.4 4.82/3"8.8 6.61"12.79.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。

2、视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。

水平视场角β（水平观看的角度）β=2tg-1= 垂直视场角q（垂直观看的角度）q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下：q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。

W=2Ltg=2×2tg=1.46m 则H=W=×1.46=1.059m 焦距f越和长，视场角越小，监视的目标也就小。

二、图解法如前所示，摄像机镜头的视场由宽（W）。

高（H）和与摄像机的距离（L）决定，一旦决定了摄像机要监视的景物，正确地选择镜头的焦距就由来3个因素决定；*.欲监视景物的尺寸*.摄像机与景物的距离*.摄像机成像器的尺士：1/3"、1/2"、2/3"或1"。

精选范本
精选范本
监控摄像机镜头使用场所及角度
1、广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所；如2.8MM 2.5MM
2、视角在60度以上用于5*5米左右场所 3.6MM 4MM
3、视角在50度以上用于8-10米左右场所6MM
4、视角在40度以上用于10-18米左右场所8MM
5、视角在30度以上用于20-30米左右场所12MM 16MM
6、视角在20度以上用于30-50米左右场所25MM
7、长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视
8、变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域；
9、针孔镜头：用于隐蔽监控。

镜头越小，监控的面积越大，而图像物体相对较小。

镜头越大，监控的面积越小(窄)，而图像物体相对较大。

计算方法1/3" CCD镜头最远能看清多少米？
3.6MM、6MM、8MM、12MM、16MM、25MM乘上2.4就是最远多少米距离了
可以简单的计算方法：可视距离÷2就相等于所需镜头，再参考视角。

精选范本。

实用文档之"常见镜头视角角度"
焦距规格角度焦距规格角度2.1 mm小镜头1/3150° 3.5-8mm手动变焦镜头1/396°- 45°2.5mm小镜头1/3130°6-15mm手动变焦镜头1/354°- 23°2.8mm小镜头1/3115°6-36mm电动变倍镜头1/351°- 9°2.8mm固定光圈1/3115°8.5-51mm电动变倍镜头1/357°- 10°
监控摄像机镜头使用场所及角度
1、广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所；如2.8MM 2.5MM
2、视角在60度以上用于5*5米左右场所 3.6MM 4MM
3、视角在50度以上用于8-10米左右场所6MM
4、视角在40度以上用于10-18米左右场所8MM
5、视角在30度以上用于20-30米左右场所12MM 16MM
6、视角在20度以上用于30-50米左右场所25MM
7、长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视
8、变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域；
9、针孔镜头：用于隐蔽监控。

镜头越小，监控的面积越大，而图像物体相对较小。

镜头越大，监控的面积越小(窄)，而图像物体相对较大。

计算方法1/3" CCD镜头最远能看清多少米？
3.6MM、6MM、8MM、12MM、16MM、25MM乘上2.4就是最远多少米距离了
可以简单的计算方法：可视距离÷2就相等于所需镜头，再参考视角。

监控摄像头焦距与距离一、监控摄像头镜头可视角度表二、监控摄像头镜头可视距离表三、计算监控摄像头的有效距离（一）、公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离,镜头焦头及所要求的成像大小确定的.1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f=wL/Wf=hL/hf:镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L:被摄物体至镜头的距离h:图象高度（被摄物体在ccd靶面上成像高度)视场(摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格W H1/3” 4.8 3.61/2” 6。

4 4。

82/3” 8.8 6。

61” 12.7 9。

6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3，当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。

2、视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。

水平视场角β（水平观看的角度）β=2tg-1= 垂直视场角q(垂直观看的角度）q=2tg—1= 式中w、H、f同上水平视场角与垂直视场角的关系如下：q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值,如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm（2/3in），镜头焦距f为12mm,从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。

W=2Ltg=2×2tg=1。

46m 则H=W=×1.46=1.059m 焦距f越和长，视场角越小，监视的目标也就小.（二）、图解法如前所示，摄像机镜头的视场由宽（W）。

高(H）和与摄像机的距离（L）决定，一旦决定了摄像机要监视的景物，正确地选择镜头的焦距就由来3个因素决定；＊。

高清监控摄像头监控范围计算方法高清监控摄像头监控范围计算方法高清监控摄像头监控范围计算方法需要怎么算？我们从下面的案例开始：案例：室内半球形网络高清监控摄像头的主要参数：1、高清监控摄像头图像传感器：1/2.7'' 200万像素逐行扫描CMOS；2、高清监控摄像头焦距：3.3mm~12mm；3、高清监控摄像头视角范围：96°~35°（16:9）79.3°~27.2°（4:3）解答：步骤一：计算依据：计算公式水平视场角α=2arctan（w/2f）、垂直视场角β=2arctan（h/2f），其中w为像场宽度，h为像场高度，f为镜头的焦距。

虽然计算出来的视场角比实际视场小，但差别可以忽略。

这里我们以计算的视场角来描述高清监控摄像头的监控范围。

1/2.7''CMOS成像尺寸为：w*h=5.27mm*3.96mm。

步骤二：假定前提条件：高清监控摄像头的监控范围除了跟镜头焦距及安装位置有关外，还跟镜头的安装角度有关。

这里需要假定几个条件，（1）半球高清监控摄像头安装高度为：H=3m，走廊的宽度W为：2m；（2）高清监控摄像头镜头的安装角度为0°（即镜头水平）；（3）电视墙显示屏比例为：4:3，高清监控摄像头模式设置为：4:3。

（4）监控对象为W'*H'=2m宽*3米高的完整走廊范围。

步骤三：（1）焦距为3.3mm时计算水平视场角：α1=2arctan（5.27mm/2*3.3mm）=77.2°垂直视场角：β1=2arctan（3.96mm/2*3.3mm）=61.9°（2）焦距为12mm时计算水平视场角：α2=2arctan （5.27mm/2*12mm）=24.8°垂直视场角：β2:=2arctan（3.96mm/2*12mm）=18.7°步骤四：（1）高清监控摄像头焦距为3.3mm时：①垂直方向上，能看到完整走廊的最小距离（距离高清监控摄像头的水平距离）为：dvmin=H/tan（β1/2）=3000mm/tan(61.9°/2) =5000mm=5米;②水平方向上，能看到完整走廊的最小距离（距离高清监控摄像头的水平距离）为：dhmin=W/2*tan(α1/2)=2000mm/2*tan(77.2°/2)=1253mm= 1.25米由于dvmin>dhmin，因此，焦距为3.3mm 时，监控范围为距离高清监控摄像头监控方向5米以外的走廊区域。

镜头毫米数与对应距离的参数表-CAL-FENGHAI.-(YICAI)-Company One1镜头毫米数与对应距离的参数表镜头参数4MM6MM8MM12MM16MM25MM60MM镜头角度度度度度度度度最佳距离10米内20米内30米内40米内50米内60米内80米内镜头大小的主要区别是:镜头越小看的越近,但是视觉范围越宽;镜头越大看的越远,但是视觉范围越窄.我们宝贝分类里面,半球型摄像头可以选配或者6MM的镜头;30米以内红外防水摄像机可以选配、6MM或者8MM的镜头;30米以上红外防水摄像机可以选配4MM、6MM、8MM、12MM、16MM、25MM的镜头..(这些镜头都是全金属的大CS镜头)即： F=镜头，拍摄距离为1~4米，拍摄角度为115°即： F= 拍摄距离为2~6米拍摄角度93°6 即 F=6mm 拍摄距离为3~15米拍摄角度为53°，8 即 F=8mm 拍摄距离为4~20米拍摄角度为40°，12 即 F=12mm 拍摄距离为5~25米拍摄角度为25°，16 即 F=16mm 拍摄距离为5~30米拍摄角度为20°25 即 F=25mm 拍摄距离为20~80米拍摄角度为15°镜头的选择提示:镜头毫米数字越小,视野越开阔,但是看得距离越近;镜头毫米数字越大,视野越狭窄,但是看得距离越远,二者不可同时兼得）监控摄像机镜头的计算公式公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。

镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下：f=wL/W f=hL/h f：镜头焦距 w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm 规格 W H 1/3" 1/2" 2/3"1"由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。

监控摄像头焦距与距离一、监控摄像头镜头可视角度表二、监控摄像头镜头可视距离表三、计算监控摄像头的有效距离（一）、公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。

1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f=wL/Wf=hL/hf：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格W H1/3" 4.8 3.61/2" 6.4 4.82/3" 8.8 6.61" 12.7 9.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。

2、视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。

水平视场角β（水平观看的角度）β=2tg-1= 垂直视场角q（垂直观看的角度）q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下：q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。

W=2Ltg=2×2tg=1.46m 则H=W=×1.46=1.059m 焦距f越和长，视场角越小，监视的目标也就小。

(二)、图解法如前所示，摄像机镜头的视场由宽（W）。

高（H）和与摄像机的距离（L）决定，一旦决定了摄像机要监视的景物，正确地选择镜头的焦距就由来3个因素决定；*.欲监视景物的尺寸*.摄像机与景物的距离*.摄像机成像器的尺士：1/3"、1/2"、2/3"或1"。

监控摄像机镜头可视距离和角度表
监控摄像机镜头可视角度表
监控摄像机镜头可视距离表
监控摄像机镜头使用场所及角度
1、广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所 2.8 MM 2.5MM
2、视角在60度以上，用于5*5米左右场所 3.6MM4MM
3、视角在50度以上，用于8-10米左右场所6MM
4、视角在40度以上，用于10-18米左右场所8MM
5、视角在30度以上，用于20-30米左右场所12MM16MM
6、视角在20度以上，用于30-50米左右场所25MM
7、长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视；
8、变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域；
9、针孔镜头：用于隐蔽监控。

镜头越小，监控的面积越大，而图像物体相对较小。

镜头越大，监控的面积越小(窄)，而图像物体相对较大。

计算方法1/3"CCD镜头最远能看清多少米？
3.6MM、6MM、8MM、12MM、16MM、25MM乘上2.4就是最远多少米距离了
可以简单的计算方法：可视距离÷2就相等于所需镜头，再参考视角
cif640kb/s300M每小时/每天7G
D1（4cif）2048kb/s900M每小时/每天22G
720P (1280*760/100万像数) 3072kb/s 1.6G每小时/每天39G
1080P (1920*1080/200万像数) 4096kb/s 2.1G每小时/每天51G
注：码率越高（**** kb/s），图像清晰度越高！。
