工程领域DN15，DN20，DN25不锈钢管公称直径对照表Φ”和“DN”一般都用来表示直径，区别是：“Φ”标识普通圆的直径，或管材的外径乘以壁厚，如：Φ25×3标识外径25mm，壁厚为3mm的管材；“DN”：标识管材和阀门等管件的公称直径，通常接近于内径。
是为了工程安装配套而建立的标准术语。
Φ是表示外径，而DN指内径 DN：公称直径Ф：外径现在的管子一般都是以英寸为单位，毫米只是一个比较近似、好记的数。
比如DN50的管子应该是2英寸，1英寸=25.4mm，2英寸应该是50mm，这时还要看管子的壁厚，一般螺旋管都在5mm以上，以5mm为例，DN50的管子的外径应该在60mm左右一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
(其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。
大致是公称直径大约等于内径（外径减两个皮厚）但也不完全相等，大致差不多，取整就行。
水、气管道常用中英制标准尺寸对照表把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管, 更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2" 如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。
DN15的水管就是英制1/2"的水管，也是解放前的4分水管。
如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、标准：有英制标准和国际标准两种。
三、材质：材质就有很多，根据不同的需要。
1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20，就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。
英国的单位是：1英尺（ft）=12英寸1英寸（in）=1000英丝（mil）。
其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。
其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。
管道英制与公制对照表 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】管道尺寸（英制与公制对照表)英寸是长度单位。
1英寸=厘米(公分)。
英寸或[寸]是使用于联合王国(UK，即英国(英联邦)的长度单位。
美国等国家也使用它。
在台湾与香港，“英寸”通常写作“寸”。
英寸的常用简写为[in]或["]“寸”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“里”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分:1/81/43/81/25/83/47/8英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
？如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in公称直径(DN)/mm 6 15 20 25 32 40 50 65 80 100 150 公称管子尺寸(NPS)/in公称直径(DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm 15 4分15 22 20 6分20 25 25 1寸25 4 32 32 寸32 4 38 40 寸48 40 45 50 2寸60 50 57 70 寸70 76 80 3 80 4/ 89 100 4 114 106 4/ 108 125 5 140 131 5/ 133 150 6 165 156 5/ 159 200 8 219 207 6 219 250 10 273 259 7 273 300 12 325 309 8 435350 14 377 9 485400 16 426 9 535450 18 478 9 590500 20 529 9 640600 24 630 10 755700 28 720 10 860800 32 820 975管道尺国际寸对照表INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A1/2"20"26"303032"383538"4548"5560"7076"8589"100A4"110114"140140"160165"216"267"318"378 400A16"429 450A18"480 500A20"532 550A22"600A24"635 650A26"700A28"。

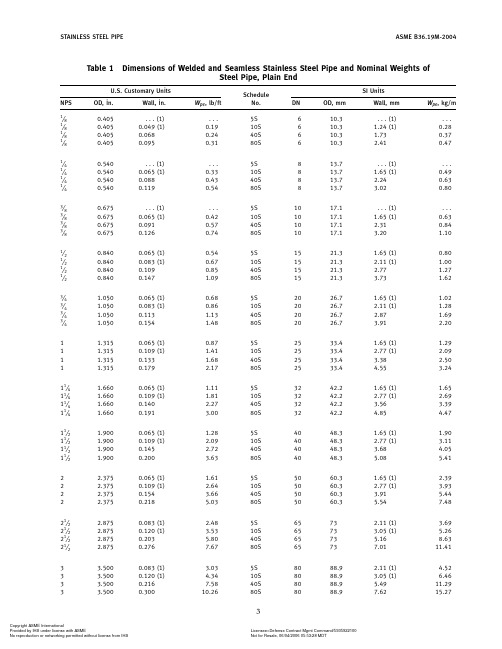

STAINLESS STEEL PIPE ASME B36.19M-2004 Table1Dimensions of Welded and Seamless Stainless Steel Pipe and Nominal Weights ofSteel Pipe,Plain EndU.S.Customary Units SI UnitsScheduleNPS OD,in.Wall,in.W pe,lb/ft No.DN OD,mm Wall,mm W pe,kg/m1⁄80.405...(1)...5S610.3...(1)...1⁄80.4050.049(1)0.1910S610.3 1.24(1)0.281⁄80.4050.0680.2440S610.3 1.730.371⁄80.4050.0950.3180S610.3 2.410.471⁄40.540...(1)...5S813.7...(1)...1⁄40.5400.065(1)0.3310S813.7 1.65(1)0.491⁄40.5400.0880.4340S813.7 2.240.631⁄40.5400.1190.5480S813.7 3.020.803⁄80.675...(1)...5S1017.1...(1)...3⁄80.6750.065(1)0.4210S1017.1 1.65(1)0.633⁄80.6750.0910.5740S1017.1 2.310.843⁄80.6750.1260.7480S1017.1 3.20 1.101⁄20.8400.065(1)0.545S1521.3 1.65(1)0.801⁄20.8400.083(1)0.6710S1521.3 2.11(1) 1.001⁄20.8400.1090.8540S1521.3 2.77 1.271⁄20.8400.147 1.0980S1521.3 3.73 1.623⁄41.0500.065(1)0.685S2026.7 1.65(1) 1.023⁄41.0500.083(1)0.8610S2026.7 2.11(1) 1.283⁄41.0500.113 1.1340S2026.7 2.87 1.693⁄41.0500.154 1.4880S2026.7 3.912.201 1.3150.065(1)0.875S2533.4 1.65(1) 1.291 1.3150.109(1) 1.4110S2533.4 2.77(1) 2.091 1.3150.133 1.6840S2533.4 3.38 2.501 1.3150.179 2.1780S2533.4 4.55 3.2411⁄4 1.6600.065(1) 1.115S3242.2 1.65(1) 1.6511⁄4 1.6600.109(1) 1.8110S3242.2 2.77(1) 2.6911⁄4 1.6600.140 2.2740S3242.2 3.56 3.3911⁄4 1.6600.191 3.0080S3242.2 4.85 4.4711⁄2 1.9000.065(1) 1.285S4048.3 1.65(1) 1.9011⁄2 1.9000.109(1) 2.0910S4048.3 2.77(1) 3.1111⁄2 1.9000.145 2.7240S4048.3 3.68 4.0511⁄2 1.9000.200 3.6380S4048.3 5.08 5.412 2.3750.065(1) 1.615S5060.3 1.65(1) 2.392 2.3750.109(1) 2.6410S5060.3 2.77(1) 3.932 2.3750.154 3.6640S5060.3 3.91 5.442 2.3750.218 5.0380S5060.3 5.547.4821⁄2 2.8750.083(1) 2.485S6573 2.11(1) 3.6921⁄2 2.8750.120(1) 3.5310S6573 3.05(1) 5.2621⁄2 2.8750.203 5.8040S6573 5.168.6321⁄2 2.8750.2767.6780S65737.0111.413 3.5000.083(1) 3.035S8088.9 2.11(1) 4.523 3.5000.120(1) 4.3410S8088.9 3.05(1) 6.463 3.5000.2167.5840S8088.9 5.4911.293 3.5000.30010.2680S8088.97.6215.273Copyright ASME InternationalProvided by IHS under license with ASME Licensee=Defense Contract Mgmt Command/5935922100Not for Resale, 06/04/2006 05:53:28 MDTNo reproduction or networking permitted without license from IHSASME B36.19M-2004STAINLESS STEEL PIPE Table1Dimensions of Welded and Seamless Stainless Steel Pipe and Nominal Weights ofSteel Pipe,Plain End(Cont’d)U.S.Customary Units SI UnitsScheduleNPS OD,in.Wall,in.W pe,lb/ft No.DN OD,mm Wall,mm W pe,kg/m 31⁄2 4.0000.083(1) 3.485S90101.6 2.11(1) 5.18 31⁄2 4.0000.120(1) 4.9810S90101.6 3.05(1)7.41 31⁄2 4.0000.2269.1240S90101.6 5.7413.57 31⁄2 4.0000.31812.5280S90101.68.0818.644 4.5000.083(1) 3.925S100114.3 2.11(1) 5.844 4.5000.120(1) 5.6210S100114.3 3.05(1)8.374 4.5000.23710.8040S100114.3 6.0216.084 4.5000.33715.0080S100114.38.5622.325 5.5630.109(1) 6.365S125141.3 2.77(1)9.465 5.5630.134(1)7.7810S125141.3 3.40(1)11.565 5.5630.25814.6340S125141.3 6.5521.775 5.5630.37520.8080S125141.39.5330.976 6.6250.109(1)7.595S150168.3 2.77(1)11.316 6.6250.134(1)9.3010S150168.3 3.40(1)13.836 6.6250.28018.9940S150168.37.1128.266 6.6250.43228.6080S150168.310.9742.5688.6250.109(1)9.925S200219.1 2.77(1)14.7888.6250.148(1)13.4110S200219.1 3.76(1)19.9788.6250.32228.5840S200219.18.1842.5588.6250.50043.4380S200219.112.7064.641010.7500.134(1)15.215S250273.1 3.40(1)22.61 1010.7500.165(1)18.6710S250273.1 4.19(1)27.79 1010.7500.36540.5240S250273.19.2760.31 1010.7500.500(2)54.7980S250273.112.70(2)81.561212.7500.156(1)21.005S300323.9 3.96(1)31.25 1212.7500.180(1)24.1910S300323.9 4.57(1)35.99 1212.7500.375(2)49.6140S300323.99.53(2)73.88 1212.7500.500(2)65.4880S300323.912.70(2)97.471414.0000.156(1)23.095S350355.6 3.96(1)34.34 1414.0000.188(1),(2)27.7610S350355.6 4.78(1),(2)41.36 1414.0000.375(2)54.6240S350355.69.53(2)81.33 1414.0000.500(2)72.1680S350355.612.70(2)107.401616.0000.165(1)27.935S400406.4 4.19(1)41.56 1616.0000.188(1),(2)31.7810S400406.4 4.78(1),(2)47.34 1616.0000.375(2)62.6440S400406.49.53(2)93.27 1616.0000.500(2)82.8580S400406.412.70(2)123.311818.0000.165(1)31.465S450457 4.19(1)46.79 1818.0000.188(1),(2)35.8010S450457 4.78(1),(2)53.31 1818.0000.375(2)70.6540S4504579.53(2)...1818.0000.500(2)93.5480S45045712.70(2)...2020.0000.188(1)39.825S500508 4.78(1)59.32 2020.0000.218(1),(2)46.1010S500508 5.54(1),(2)68.65 2020.0000.375(2)78.6740S5005089.53(2)117.15 2020.0000.500(2)104.2380S50050812.70(2)155.134Copyright ASME InternationalProvided by IHS under license with ASME Licensee=Defense Contract Mgmt Command/5935922100No reproduction or networking permitted without license from IHSNot for Resale, 06/04/2006 05:53:28 MDTSTAINLESS STEEL PIPE ASME B36.19M-2004 Table1Dimensions of Welded and Seamless Stainless Steel Pipe and Nominal Weights ofSteel Pipe,Plain End(Cont’d)U.S.Customary Units SI UnitsScheduleNPS OD,in.Wall,in.W pe,lb/ft No.DN OD,mm Wall,mm W pe,kg/m2222.0000.188(1)43.845S550559 4.78(1)65.332222.0000.218(1),(2)50.7610S550559 5.54(1),(2)75.622222.000......40S550559......2222.000......80S550559......2424.0000.218(1)55.425S600610 5.54(1)82.582424.0000.250(1)63.4710S600610 6.35(1)94.532424.0000.375(2)94.7140S6006109.53(2)141.122424.0000.500(2)125.6180S60061012.70(2)187.073030.0000.250(1)79.515S750762 6.35(1)118.343030.0000.312(1)99.0210S7507627.92(1)147.293030.000......40S750762......3030.000......80S750762......GENERAL NOTES:(a)1in.p25.4mm.(b)For tolerances,see para.6.(c)1lb/ft p1.4895kg/m.(d)Weights are given in pounds per linear foot(kilograms per meter)and are for carbon steel pipe with plain ends.(e)The different grades of stainless steel permit considerable variations in weight.The ferritic stainless steels may beabout5%less,and the austenitic stainless steels about2%greater,than the values shown in this Table,which arebased on weights for carbon steel.NOTES:(1)These wall thicknesses do not permit threading in accordance with ANSI/ASME B1.20.1.(2)These dimensions do not conform to ASME B36.10M.5Copyright ASME InternationalProvided by IHS under license with ASME Licensee=Defense Contract Mgmt Command/5935922100No reproduction or networking permitted without license from IHSNot for Resale, 06/04/2006 05:53:28 MDT。
