微电流检测

微安测量方案随着科学技术的不断进步，微安级别的电流测量在科学研究和工业应用中扮演着重要的角色。

微安级别的电流测量有很多挑战，如被测电流的小幅度、噪声的干扰以及测量精度的要求等等。

本文将介绍一种适用于微安级别电流测量的方案，并详细讨论其原理、实施步骤以及应用领域。

一、方案原理微安级别电流测量方案基于电流到电压的转换，通过测量电压信号来间接获得电流信息。

常用的微安级电流测量方案包括电流转换放大器、霍尔传感器、电阻比较法等。

在本方案中，我们采用电流转换放大器的方法进行测量。

电流转换放大器将微安级别的电流输入转换为电压信号输出。

其原理基于欧姆定律和放大电路的工作原理。

通过选取合适的电阻值和放大倍数，使得被测电流与输出电压之间建立起可测量的线性关系，在一定范围内实现高精度的微安级电流测量。

二、实施步骤1. 选择合适的电流转换放大器：根据被测电流的范围和测量精度的要求，选择合适的电流转换放大器。

考虑到微安级电流的特点，最好选择能够提供较高增益和低噪声的放大器。

2. 连接电流传感器：将被测电流与电流转换放大器连接。

可以使用电流传感器将电流转换为电压信号输入到放大器中，或者直接将被测电流接入放大器的输入端。

3. 设置放大倍数：根据被测电流的范围和放大器的特性，设置合适的放大倍数。

注意，放大倍数过大可能导致信噪比下降，从而影响测量精度。

4. 校准和测试：在进行实际测量之前，对电流转换放大器进行校准和测试。

可以使用已知电流源进行校准，以确保测量结果的准确性和可靠性。

三、应用领域微安测量方案在许多领域都有广泛的应用。

以下是一些典型的应用场景：1. 生命科学研究：微安级电流测量在细胞生物学、神经科学和药物研发等领域起着至关重要的作用。

例如，在细胞膜通道研究中，微安级电流测量可以帮助科学家了解离子通道的开闭过程，从而揭示细胞功能和疾病机制。

2. 半导体器件测试：微安级电流测量在半导体器件的研制和生产过程中扮演着关键角色。

生物微电流
生物微电流是指在生物体内产生和传导的微弱电流。

生物体内有许多生理活动和生物过程会与微电流相关，例如神经传输、肌肉收缩、细胞膜电位等。

通过测量和监测生物微电流，可以了解生物体的健康状况、生理功能以及疾病发展等信息。

生物微电流的测量通常采用生物电放大器或微电极等设备进行。

这些设备能够检测微弱的电信号，并将其放大、记录和分析。

常见的检测方法包括皮肤电导测量、肌电图、脑电图等。

应用生物微电流的领域广泛，包括临床医学、神经科学、运动生理学等。

例如，在临床医学中，可以通过检测皮肤电导测量来评估焦虑症、抑郁症等精神疾病的症状和治疗效果。

在神经科学中，可以使用脑电图来研究不同脑区的活动模式和脑功能连接。

在运动生理学中，可以通过测量肌电图来评估肌肉的活动和疲劳程度。

总之，生物微电流是生物体内产生和传导的微弱电流，通过测量和分析生物微电流可以提供有关生物体健康和功能的信息。

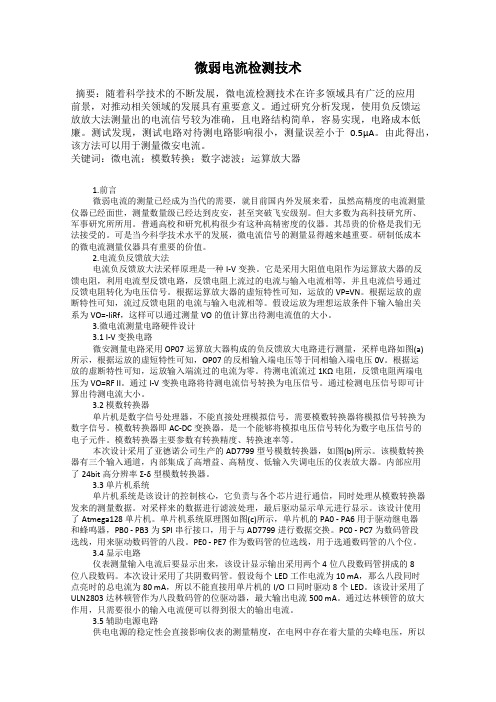

微弱电流检测技术摘要：随着科学技术的不断发展，微电流检测技术在许多领域具有广泛的应用前景，对推动相关领域的发展具有重要意义。

通过研究分析发现，使用负反馈运放放大法测量出的电流信号较为准确，且电路结构简单，容易实现，电路成本低廉。

测试发现，测试电路对待测电路影响很小，测量误差小于0.5μA。

由此得出，该方法可以用于测量微安电流。

关键词：微电流；模数转换；数字滤波；运算放大器1.前言微弱电流的测量已经成为当代的需要，就目前国内外发展来看，虽然高精度的电流测量仪器已经面世，测量数量级已经达到皮安，甚至突破飞安级别。

但大多数为高科技研究所、军事研究所所用。

普通高校和研究机构很少有这种高精密度的仪器。

其昂贵的价格是我们无法接受的。

可是当今科学技术水平的发展，微电流信号的测量显得越来越重要。

研制低成本的微电流测量仪器具有重要的价值。

2.电流负反馈放大法电流负反馈放大法采样原理是一种I-V变换。

它是采用大阻值电阻作为运算放大器的反馈电阻，利用电流型反馈电路，反馈电阻上流过的电流与输入电流相等，并且电流信号通过反馈电阻转化为电压信号。

根据运算放大器的虚短特性可知，运放的VP=VN。

根据运放的虚断特性可知，流过反馈电阻的电流与输入电流相等。

假设运放为理想运放条件下输入输出关系为VO=-IiRf，这样可以通过测量VO的值计算出待测电流值的大小。

3.微电流测量电路硬件设计3.1 I-V 变换电路微安测量电路采用OP07运算放大器构成的负反馈放大电路进行测量，采样电路如图(a)所示，根据运放的虚短特性可知，OP07的反相输入端电压等于同相输入端电压0V。

根据运放的虚断特性可知，运放输入端流过的电流为零。

待测电流流过1KΩ电阻，反馈电阻两端电压为VO=RF II。

通过I-V变换电路将待测电流信号转换为电压信号。

通过检测电压信号即可计算出待测电流大小。

3.2 模数转换器单片机是数字信号处理器，不能直接处理模拟信号，需要模数转换器将模拟信号转换为数字信号。

目录1、设计背景 (1)2、设计方案选择 (1)2.1典型的微电流测量方法 (1)2.1.1开关电容积分法[1] (1)2.1.2运算放大器法 (2)2.1.3场效应管+运算放大器法 (2)2.2总体设计方案 (3)3、具体设计方案及元器件的选择 (4)3.1稳流信号源问题 (4)3.2I/V转换及信号滤波放大 (5)3.2.1前级放大 (5)3.2.2滤波及后级放大电路 (6)3.2.3运算放大器的选取 (6)3.3量程自动转换 (6)3.4信号采集处理 (7)4、软件仿真结果 (8)5、参考资料 (9)微电流测试电路设计1、设计背景微电流是指其值小于-610A的电流,微电流检测属于微弱信号检测的一个分支，是一门针对噪声的技术,它注重的是如何抑制噪声和提高信噪比。

该技术在军事侦察、物理学、化学、电化学、生物医学、天文学、地学、磁学等许多领域具有广泛的应用。

我们所研究的微电流检测主要针对电力系统中的绝缘材料，因为现代国民经济对电力供应的依赖性日益增大，电力系统的规模、容量也在不断扩大。

而电气设备的绝缘材料往往是电力系统中的重要组成部分，绝缘材料的漏电流情况严重会造成电力系统的重大损失。

微电流检测是通过对泄漏电流的测量来评估绝缘材料状况的有效方法。

近年来,针对微弱电流的信噪改善比SNIR已能达到1了，目前国内做得比较好的单位是南京大学,其独家生产的ND-501型微弱信号检测实验综合装置己被国内至少76家高等院校使用。

但其产品价格昂贵,少则几千元,多则几万元，例如HB-831型pA级电流放大器、HB-834型四通道pA级电流放大器、HB-838型八通道pA级电流放大器的售价分别为4100元/台、13000元/台、22000元/台。

所以，研制高精度、寿命长、成本低、电路简单的微电流检测仪具有重要的现实意义及理论参考价值。

为了达成目标，我们需要重点考虑以下几个问题：10 A（本设计要求）的稳流信号源的实现（1）如何获得实验信号，即电流为12问题；（2）如何将微弱电流信号转换成易于操作的信号；（3）怎样将微弱信号提取放大；（4）如何实现量程的自动转换问题；（5）将实际中的模拟信号转换成数字信号；（6）实现对数字信号的处理和显示。

微电流测量（nA级交流、直流）一、直流微电流测量基于I-V变换的弱电流测量方法是常用的弱电流检测方法，其中的反馈电流放大型测量电路结构较简单，转换的线性较好，电路频率响应特性较好，在加入有效的硬件和软件抗干扰措施后，可以提高测量精度和稳定性。

因此测量的电路是按照基于反馈式电流放大器型I-V转换原理进行设计，其基本电路如图1所示。

图1 I/V转换原理图假定运放为理想运放，利用运算放大器的虚地概念和结点电流代数和为0的定律得出(1)输出电压V o与测量电流I s成线性比侧关系，比例系数为R f，因此根据放大要求选取R f值即可获得所需的放大倍数。

电流测量电路整体框架如图2，其中反馈电流放大电路采用的是两级放大方式。

图2 电路整体框图由于待测电流信号为10-9A，所需放大倍数较高，若采用一级放大，则需要R f约为1010Ω。

当R f过大时会产生较大的电阻热噪声电流，增大了分布电容，同时要求运放的输入电阻更大以减小分流；根据式(1)，一级放大后信号与输人为反相，所以采用两级放大电路，这样可以通过调整每一级放大倍数，来选择阻值适当的R f，减小由R f引起的误差；并通过两次电压反相，使放大电路的最终输出电压与输入信号同相，两级放大电路如图3。

图3 两级放大电路图为减小噪声干扰和运算放大器负担，通常要求输出电压应比运算放大器的噪声电压值至少大两个数量级或更高；但输出电压太大，必然要增大R f，同时增大对运算放大器性能的要求。

所以第一级放大器输出电压应设计为50～100mV，由式(1)，R f应为100MΩ。

图3中C f表示R f引入的杂散电容，通常为0.5pF。

当R f为100MΩ时，电路的截止频率约为0.3kHz，严重影响放大电路的频率响应特性。

为改进频率响应，可以引入补偿电容C来消除C f的影响。

根据运算放大器以及流入节点电流与流出节点电流相等特性，得出（2）由于R f1为kΩ级电阻，其杂散电容可忽略，可得（3）代入式(2)，拉式变换并消去V x(s)后，得出传递函数为（4）为消除C f影响，取RC=R f C f，得（5）由式(3)可知，截止频率为无穷大，理论上频带已经扩展到整个区域，因此频率响应得到改善。

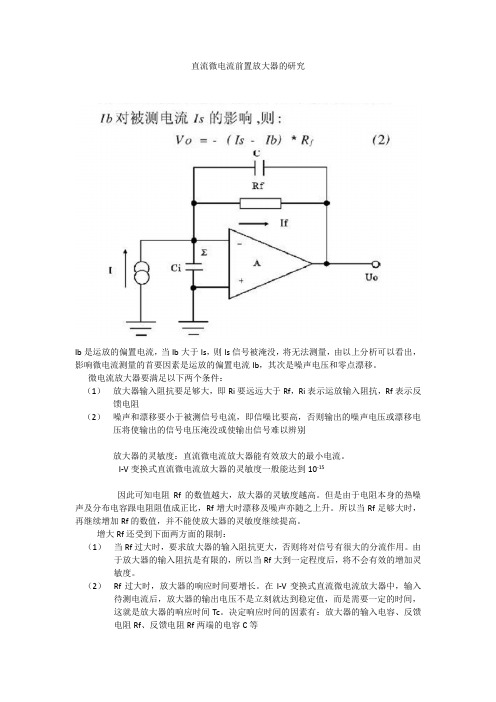

直流微电流前置放大器的研究Ib是运放的偏置电流，当Ib大于Is，则Is信号被淹没，将无法测量，由以上分析可以看出，影响微电流测量的首要因素是运放的偏置电流Ib，其次是噪声电压和零点漂移。

微电流放大器要满足以下两个条件：（1）放大器输入阻抗要足够大，即Ri要远远大于Rf，Ri表示运放输入阻抗，Rf表示反馈电阻（2）噪声和漂移要小于被测信号电流，即信噪比要高，否则输出的噪声电压或漂移电压将使输出的信号电压淹没或使输出信号难以辨别放大器的灵敏度：直流微电流放大器能有效放大的最小电流。

I-V变换式直流微电流放大器的灵敏度一般能达到10-15因此可知电阻Rf的数值越大，放大器的灵敏度越高。

但是由于电阻本身的热噪声及分布电容跟电阻阻值成正比，Rf增大时漂移及噪声亦随之上升。

所以当Rf足够大时，再继续增加Rf的数值，并不能使放大器的灵敏度继续提高。

增大Rf还受到下面两方面的限制：（1）当Rf过大时，要求放大器的输入阻抗更大，否则将对信号有很大的分流作用。

由于放大器的输入阻抗是有限的，所以当Rf大到一定程度后，将不会有效的增加灵敏度。

（2）Rf过大时，放大器的响应时间要增长。

在I-V变换式直流微电流放大器中，输入待测电流后，放大器的输出电压不是立刻就达到稳定值，而是需要一定的时间，这就是放大器的响应时间Tc。

决定响应时间的因素有：放大器的输入电容、反馈电阻Rf、反馈电阻Rf两端的电容C等减小噪声及干扰的措施（1）在I-V变换式直流微电流放大器的设计中，运放的选择至关重要，主要考虑以下几个参数。

一、偏置电流Ib足够小；二、失调电压Vos要足够小；三、输入阻抗要足够大；四、温漂及噪声系数要尽量小。

（2）电路设计工艺一、引线合理二、屏蔽密封三、电源及接地提高测量精度的措施及电路设计（1）基流补偿电路在许多情况下，输入电流包含有较大的本地电流（基流或初始电流），如运算放大器的偏置电流等。

常用的基流补偿电路有两种：串联补偿和并联补偿电路串联补偿：优点：电路简单、对被测信号无影响，补偿范围宽。

电容充电法的微电流计-概述说明以及解释1.引言1.1 概述在撰写这篇长文之前，首先需要对电容充电法的微电流计进行一个概述。

电容充电法是一种常见的测量微小电流的方法，它利用了电容器电荷储存的特性。

微电流计是一种用来测量非常微小电流的仪器，它可以在各种科学与工程领域中起到非常重要的作用。

在充电法中，电容器会通过一个已知的电阻与待测电流相连接，通过测量电容器充电或放电过程中电压的变化情况，来间接测量微小电流的大小。

充电法的基本原理是根据欧姆定律和电容器充放电等式进行推导得出的。

微电流计则是基于电容充电法的原理设计和制造的。

它通常由一个电容器、一个预先设定的电阻和一个计时器组成。

当微小电流通过电容器和电阻组成的电路时，电容器会开始充电，计时器开始计时，并记录充电过程中电压的变化。

通过测量电容器充电过程中的时间和电压变化，微电流计可以推导出通过电路的微小电流大小。

由于微电流的特殊性，测量过程中需要采用一系列精密的仪器和技术，如高阻抗测量、滤波和放大等，来确保测量结果的准确性和可靠性。

电容充电法在微电流计中的应用非常广泛。

它可以用来测量生物学领域中微生物活动产生的微小电流，如细胞内的离子流动，以及神经系统和肌肉功能等。

在电子工程领域，微电流计可以用来检测集成电路中的漏电流和故障点，进行故障诊断和性能评估。

总结来说，电容充电法的微电流计是一种重要的测量微小电流的方法。

它通过测量电容器充电过程中的电压变化和时间来间接测量微电流的大小。

在各个科学和工程领域中，微电流计都具有重要的应用价值，可以帮助我们更好地理解和应用微小电流。

未来，随着科学技术的不断进步和创新，电容充电法和微电流计的发展前景将会更加广阔。

1.2 文章结构文章结构部分的内容可以按照以下方式进行编写：文章结构部分将阐述整篇文章的组织架构以及各个部分的内容概述。

文章的结构是为了使读者更好地理解和获取信息，同时确保逻辑清晰和条理性。

本文的结构部分主要包括以下内容：首先，在引言部分的概述部分，将简要介绍电容充电法的微电流计。

微电流的工作原理及功能
微电流是一种非常小的电流，通常在纳安级或皮安级以下。

其工作原理是通过一系列特殊的电路和技术手段，可以将微弱的电信号放大和处理，使之能够被人体感知或用于特定的应用。

微电流的功能主要有以下几个方面：
1. 生物医学应用：微电流可以用于神经电生理实验、药物传输、电刺激和生物传感等方面。

例如，在神经科学研究中，微电流可以被用来刺激大脑中特定的神经元区域，以研究其功能和影响。

2. 电子设备检测：微电流可以用于电子设备的故障检测和测试。

通过在电路中注入微弱的电流，可以检测出电路中的开路、短路等故障，以及电子元件的工作状态。

3. 治疗和健康：微电流在某些情况下可以用于治疗和促进身体康复。

例如，在物理治疗中，微电流可以被用来刺激肌肉或神经，从而促进康复过程。

4. 传感器和控制系统：微电流可以用作传感器信号的输入和控制系统的输出。

例如，在某些环境检测系统中，微电流可以用于检测空气中的污染物浓度，并通过控制系统发出警报或采取相应的措施。

总的来说，微电流具有灵敏、低功耗和高精度的特点，广泛应用于医疗、生物科学、电子工程和仪器仪表等领域。
