热交换器的设计和选型

换热器的设计与优化换热器是化工、能源、航空航天、冶金、制药等诸多行业中必不可少的关键设备。

其主要功能是将不同物质间的热量进行传递和交换，以达到升温或降温的目的。

对于大多数工业生产过程而言，换热器都是非常重要的组成部分。

因此，换热器的设计和优化对于提高工业生产效率、节约能源和保护环境都有着非常重要的作用。

一、换热器的设计原则1.1 设计目标在设计换热器之前，需要先明确设计目标。

具体来说，需要了解热量传递的要求、流体特性、温度、压力、换热面积、热损失、绝热要求、材料和成本等方面的要求。

只有充分了解这些要求，才能有针对性地进行换热器的设计和优化。

1.2 流体设计和选型换热器的流体设计和选型是非常重要的。

在进行流体设计时，需要充分考虑流体的特性，如流量、密度、粘度、热导率、比热等。

这些特性会直接影响换热器的热量传递效率和性能。

在选型时，需要根据实际需求，选取合适的换热器类型和材料。

1.3 换热面积和流量换热器的面积和流量也是非常重要的设计要素。

在面积方面，需要充分考虑热量传递需要的换热面积。

在流量方面，需要确保流量的稳定性和流速的合理性，以确保换热器的稳定性和效率。

1.4 取决于流体速度的因素在设计换热器时，需要充分考虑流体速度的因素。

比如，在换热管中，过高的流体速度会造成管壁磨损、振动和噪音等问题；而过低的流体速度则会减小换热器的热交换效率，从而增加能源消耗。

二、换热器的优化措施2.1 热扰动控制热扰动是换热过程中常见的问题。

热扰动会影响热量传递的稳定性和效率，从而影响工业生产过程的效率和质量。

为了控制热扰动，可以通过多种手段进行优化，比如增加热储备、改善换热器的结构和材料、调节输入流体温度和流量等。

2.2 流体优化流体优化也是换热器的关键工作之一。

具体来说，可以通过提高流体速度和流速、调节输入流体的物理特性、优化流体的进出口布局等措施进行优化，从而提高热量传递的效率和稳定性。

2.3 换热器结构优化换热器结构的优化也可以提高热量传递效率和稳定性。

最全面的板式换热器知识（原理、结构、设计、选型、安装、维修）板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。

各种板片之间形成薄矩形通道，通过板片进行热量交换。

板式换热器是液—液、液—汽进行热交换的理想设备。

它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。

本课件由暖通南社独立完成整合编辑，欢迎转载，但请注明出处。

板式换热器基本结构及运行原理板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。

钎焊换热器结构板式换热器主要结构⒈板式换热器板片和板式换热器密封垫片⒉固定压紧板⒊活动压紧板⒋夹紧螺栓⒌上导杆⒍下导杆⒎后立柱由一组板片叠放成具有通道型式的板片包。

两端分别配置带有接管的端底板。

整机由真空钎焊而成。

相邻的通道分别流动两种介质。

相邻通道之间的板片压制成波纹。

型式，以强化两种介质的热交换。

在制冷用钎焊式板式换热器中，水流道总是比制冷剂流道多一个。

图示为单边流，有些换热器做成对角流，即：Q1和Q3容纳一种介质，而Q2和Q4容纳另一种介质。

板式换热器所有备件都是螺杆和螺栓结构，便于现场拆卸和修复。

运行原理板式换热器是由带一定波纹形状的金属板片叠装而成的新型高效换热器,构造包括垫片、压紧板（活动端板、固定端板）和框架（上、下导杆，前支柱）组成，板片之间由密封垫片进行密封并导流,分隔出冷/热两个流体通道,冷/热换热介质分别在各自通道流过,与相隔的板片进行热量交换，以达到用户所需温度。

每块板片四角都有开孔，组装成板束后形成流体的分配管和汇集管，冷/热介质热量交换后，从各自的汇集管回流后循环利用。

换热原理：间壁式传热。

单流程结构：只有2块板片不传热－头尾板。

双流程结构：每一个流程有3块板片不传热。

板片和流道通常有二种波纹的板片(L 小角度和H 大角度)，这样就有三种不同的流道(L,M 和H)，如下所示：L：小角度由相邻小夹角的板片组成的通道。

换热器设计计算范例换热器是一种用于传递热量的设备，常用于工业生产中的加热、冷却或蒸发等工艺过程中。

在设计换热器时，我们需要考虑的主要参数包括换热面积、传热系数、温度差以及流体性质等。

下面就以一种换热器设计计算范例进行说明。

假设我们需要设计一个管壳式热交换器，用于加热水和空气的热交换。

设计要求如下：1.加热水的进口温度：70℃2.加热水的出口温度：90℃3.空气的进口温度：25℃4.空气的出口温度：50℃5.加热水的流量：10m3/h6.空气的流量：1000m3/h首先，我们需要确定换热面积的大小。

根据传热计算的公式：Q=U×A×ΔT其中，Q为换热量，U为传热系数，A为换热面积，ΔT为温度差。

假设我们的换热器传热系数U为400W/（m2·℃），温度差ΔT为（90-70）=20℃。

根据公式，换热量可以计算为：Q=400×A×20我们将换热量Q设置为加热水的传热量，可得：Q1=400×A×20为了方便计算，我们将流体的热容量乘以流量定义为A1（加热水）和A2（空气）。

可得：Q1=A1×ΔT1代入已知数值，可得：Q1=10×4.186×(90-70)×1000接下来，我们需根据另一组流体参数计算出Q2（空气）。

Q2=A2×ΔT2代入已知数值，可得：Q2=1.005×1000×(50-25)×1000根据Q1、Q2和总换热量的平衡关系：Q1+Q2=400×A×ΔT可得：10×4.186×(90-70)×1000+1.005×1000×(50-25)×1000=400×A×20解得：A=0.523m2根据已知的流量和管道尺寸，可计算出流速。

流速=流量/A代入数值：流速=10/0.523流速=19.1m/s接下来，我们要确定换热器的结构。

换热器的选型和设计指南
热交换器选型与设计指南
一、热换器的选型
1、热换器类型
根据热换器工作的原理和结构特征，热换器可以分为流体直接交换器（Direct-Fluid Exchangers）、保温热换器（Heat-Preserving Exchangers）、热管（Heat Pipes）和热泵（Heat Pump）。

（1）流体直接交换器
流体直接交换器是最普遍的热换器类型，它是由连接在同一个容器内两个不同流体进行直接交换的，可以分为板式热换器（Plate Heat Exchanger）、管式热换器（Tube Heat Exchanger）、管壳式热换器（Tube-shell Heat Exchanger）、换热器（Exchanger）、板管式换热器（Plate-Tube Exchanger）等几种。

（2）保温热换器
保温热换器是通过在热换器内部设置一层隔热材料，使得一个流体和另一个流体不能直接接触，而是通过隔热材料进行热量交换的热换器，它包括直管保温器（Straight-TubeHeatPreservingExchanger）、折管保温器（Folded-TubeHeatPreservingExchanger）以及缠绕管保温器（Coil-TubeHeatPreservingExchanger）等几种。

（3）热管
热管是一种将热能以流体的形式进行输送的装置，它是由一段密封的
金属管束和一段或多段的循环管组成，通常将其称为柔性热管
（ Flexible Heat Pipes），也可以称为硬性热管（Rigid Heat Pipes）。

（4）热泵。

热交换器的选型和设计指南三2010-01-26 20:15:11 来源：热泵热水器技术网浏览：136次11管壳式换热器的设计要点换热器的设计过程包括计算换热面积和选型两个方面。

有关换热器的选型问题，前面已经讲过了，下面主要介绍管壳式换热器的设计要点及如何分析计算结果、调整计算，而设计出满足工艺需要的、传热效率高的换热器。

11.1设计计算的基本模型及换热器的性能参数换热器的性能主要是通过下列公式来描述的。

a.冷、热两流体间热量平衡Qreq=(WCpΔT)hot=(WCpΔT)coldW--流体质量流量Cp--流体的比热hot--热流体cold--冷流体ΔT--进出口温度差b.传热率方程Qact=(A)(ΔTm)(1/ΣR)ΣR=(1/hi)o+(1/ho)o+(Rf)o+(Rw)oΣR--总热阻A--传热面hi、ho--分别为两流体的传热膜系数Rf--两流体的污垢热阻Rw--金属壁面热阻ΔTm--平均温度差O--通常换热计算以换热管外表面为基准c.传热率的估算Qact≥Qreqd.对压力降的限制条件(ΔPi)act≤(ΔPi)allow(ΔPo)act≤(ΔPo)allowΔP--压力降下标i表示管内下标o表示管外11.2换热器的计算类型换热器的计算类型常分为设计计算和校核计算两大类。

换热器计算一般需要三大类数据：结构数据、工艺数据和物性数据，其中结构数据的选择在换热器中最为重要。

在管壳式换热器的设计中包含有一系列的选择问题，如壳体型式、管程数、管子类型、管长、管子排列、折流板型式、冷热流体流动通道方式等方面的选择。

工艺数据包括冷、热流体的流量、进出口温度、进口压力、允许压降及污垢系数等。

物性数据包括冷、热流体在进出口温度下的密度、比热容、粘度、导热系数、表面张力。

a.设计计算 Design设计计算就是通过给定的工艺条件，来确定一台未知换热器的结构参数，并使其结构最优、尺寸最小。

对设计计算应先确定下列基本的几何参数：－－管长－－管间距－－流向角－－换热管外径及管壁厚b.校核计算 Rating校核计算就是评估一台已知换热器的传热性能，即通过校核设备的几何尺寸来看其是否能满足传热要求。

列管式换热器的选型和计算选择和计算列管式换热器时，需要考虑以下几个重要因素：工艺要求、流体性质、传热面积、传热系数、压降和尺寸等。

1.工艺要求：首先需要了解工艺要求，确定换热器的工作条件，如需求的热交换量、流体进出口温度、换热器操作压力等。

2.流体性质：对于液体流体，需要知道其流量、密度、比热容和粘度等参数；对于气体流体，需要知道其流量、密度、比热容、粘度以及含湿量等参数。

此外，还需要了解流体的腐蚀性和脏污程度等因素。

3.传热面积：传热面积是换热器设计的关键，它决定了换热效果的好坏。

通常，换热面积越大，传热效率越高。

传热面积的计算需要根据需要传热的热流量、热交换的温差以及换热器的传热系数来确定。

4.传热系数：传热系数是描述换热器传热性能的重要参数，它是指单位时间内单位面积的传热量与温度差的比值。

传热系数受到流体流速、流体性质、传热表面形式和腐蚀程度等因素的影响。

一般来说，传热系数越大，传热效果越好。

5.压降：换热器的设计还要考虑流体在管内和管外的压降。

流体在管内的压降与流速、管道尺寸、流体性质和管道长度等因素有关。

流体在管外的压降主要受到流体通过管束时的速度和管束间距的影响。

合理控制压降，可以保证换热过程的均衡和稳定。

6.尺寸：选择合适的换热器尺寸，需要考虑到实际安装场地的限制。

一般来说，尺寸越小，安装成本越低，但传热面积较小，传热效果也相应较差。

因此，在满足工艺要求的前提下，尽量选择较大的换热器尺寸。

换热器选型时，可以参考换热器厂家提供的产品目录和工程经验，综合考虑上述因素，选择符合要求的型号。

选定后，可以使用传热计算软件进行详细的热力学计算，确定换热器的几何尺寸，进一步优化设计。

总之，换热器的选型和计算是一个比较复杂的过程，需要综合考虑各种因素，并利用适当的工具进行计算和分析。

只有选择合适的换热器，才能满足工艺要求，提高换热效率，并确保系统的可靠运行。

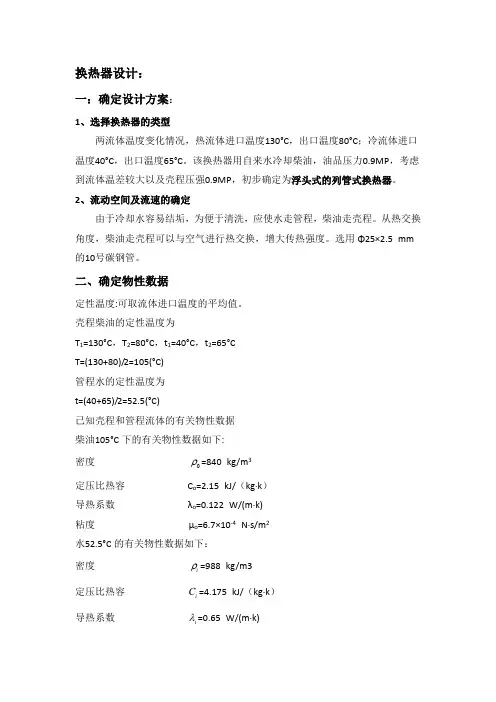

换热器设计：一：确定设计方案：1、选择换热器的类型两流体温度变化情况，热流体进口温度130°C，出口温度80°C；冷流体进口温度40°C，出口温度65°C。

该换热器用自来水冷却柴油，油品压力0.9MP，考虑到流体温差较大以及壳程压强0.9MP，初步确定为浮头式的列管式换热器。

2、流动空间及流速的确定由于冷却水容易结垢，为便于清洗，应使水走管程，柴油走壳程。

从热交换角度，柴油走壳程可以与空气进行热交换，增大传热强度。

选用Φ25×2.5 mm 的10号碳钢管。

二、确定物性数据定性温度:可取流体进口温度的平均值。

壳程柴油的定性温度为T1=130°C，T2=80°C，t1=40°C，t2=65°CT=(130+80)/2=105(°C)管程水的定性温度为t=(40+65)/2=52.5(°C)已知壳程和管程流体的有关物性数据柴油105°C下的有关物性数据如下:ρ=840 kg/m3密度定压比热容C o=2.15 kJ/（kg·k）导热系数λo=0.122 W/(m·k)粘度µo=6.7×10-4N·s/m2水52.5°C的有关物性数据如下：ρ=988 kg/m3密度iC=4.175 kJ/（kg·k）定压比热容iλ=0.65 W/(m·k)导热系数i粘度 µi =4.9×10-4 N·s/m 2三、计算总传热系数1.热流量m 0=95000(kg/h)Q 0= m 0C o Δt o =95000×2.15×(130-80)=10212500kJ/h=2836.8(kw) 2.平均传热温差m t '∆=(Δt 1-Δt 2 )/ln(Δt 1/Δt 2)=[(130-65)-(80-40)]/ln[(130-65)/(80-40)]=51.5(°C)其中Δt 1=T 1-t 2，Δt 2=T 2-t 1。

换热器设计：一：确定设计方案：1、选择换热器的类型两流体温度变化情况，热流体进口温度130°C，出口温度80°C；冷流体进口温度40°C，出口温度65°C。

该换热器用自来水冷却柴油，油品压力0.9MP，考虑到流体温差较大以及壳程压强0.9MP，初步确定为浮头式的列管式换热器。

2、流动空间及流速的确定由于冷却水容易结垢，为便于清洗，应使水走管程，柴油走壳程。

从热交换角度，柴油走壳程可以与空气进行热交换，增大传热强度。

选用Φ25×2.5 mm的10号碳钢管。

二、确定物性数据定性温度:可取流体进口温度的平均值。

壳程柴油的定性温度为T1=130°C，T2=80°C，t1=40°C，t2=65°CT=(130+80)/2=105(°C)管程水的定性温度为t=(40+65)/2=52.5(°C)已知壳程和管程流体的有关物性数据柴油105°C下的有关物性数据如下:ρ=840 kg/m3密度定压比热容C o=2.15 kJ/（kg·k）导热系数λo=0.122 W/(m·k)粘度µo=6.7×10-4N·s/m2水52.5°C的有关物性数据如下：ρ=988 kg/m3密度iC=4.175 kJ/（kg·k）定压比热容iλ=0.65 W/(m·k)导热系数i粘度 µi =4.9×10-4 N·s/m 2三、计算总传热系数1.热流量m 0=95000(kg/h)Q 0= m 0C o Δt o =95000×2.15×(130-80)=10212500kJ/h=2836.8(kw) 2.平均传热温差m t '∆=(Δt 1-Δt 2 )/ln (Δt 1/Δt 2)=[(130-65)-(80-40)]/ln[(130-65)/(80-40)]=51.5(°C) 其中Δt 1=T 1-t 2，Δt 2=T 2-t 1。

换热器的选型和设计指南换热器是一种用于传递热量的设备，广泛应用于各个行业和领域，包括化工、石油、电力、食品等。

换热器的选型和设计至关重要，直接影响设备的热效率和工作效果。

本文将从选型和设计的角度，提供一些指南和建议。

一、换热器的选型指南1.确定换热器的功能：在选择换热器之前，需要明确所需的热交换功能，例如加热、冷却、蒸发、凝结等。

同时还需考虑所需的传热方式，如对流传热、辐射传热等。

2.确定换热器的工作参数：根据具体的应用需求，确定换热器的工作参数，包括流体的温度、压力、流量等。

这些参数将直接影响换热器的尺寸、型号和材料选择。

3.选择适当的换热器类型：根据应用需求和流体性质，选择合适的换热器类型，包括壳管式换热器、板式换热器、管束式换热器等。

每种类型都有其适用的特点和限制，需要根据具体场景进行选择。

4.评估换热器的热性能：除了换热器类型，还需评估不同换热器的热性能，包括传热系数、压降、能耗等。

通过对不同类型和厂家的换热器性能进行比较，选择性能最佳的产品。

5.考虑维护和清洁：换热器在使用过程中需要进行维护和清洁，因此需要选择易于维护和清洁的换热器类型和结构。

同时还需考虑清洗液的使用、清洗方法等。

二、换热器的设计指南1.确定换热面积：根据流体的热交换需求和换热器的热传递特性，计算和确定所需的换热面积。

换热面积的大小将直接影响换热器的尺寸和材料成本。

2.确定流体流动方式：根据流体的性质和热交换需求，确定流体的流动方式，包括并流、逆流等。

不同的流动方式将影响换热器的传热效果和压降。

3.选择合适的材料：根据工作环境和流体的性质，选择合适的材料，包括换热管的材料、壳体材料等。

需要考虑材料的耐腐蚀性、强度和耐高温性能。

4.考虑换热器的安全性：换热器设计时需考虑安全因素，包括避免流体泄漏、冲击和爆炸等。

需要确保换热器的结构强度和密封性能，以及安装和使用过程中的安全措施。

5.优化换热器设计：通过计算和模拟，优化换热器的设计，包括优化流体流动路径、调整管束布置、增加换热面积等，以提高换热器的热效率和运行性能。

板式换热器设计选型计算方法和步骤板式换热器是一种常用的热交换设备，用于将热量从一个流体传递到另一个流体，常用于工业生产和暖通空调系统等领域。

在进行板式换热器设计的时候，需要进行选型计算，确保选用适合的设备。

以下是板式换热器设计选型计算的方法和步骤。

1.确定换热要求：在进行选型计算之前，首先需要明确换热器的换热要求。

需要确定的参数包括热量传递量、流体的流量及温度等。

根据实际应用需求，可以计算出所需要的传热面积。

2.确定流体性质：在进行选型计算之前，需要明确流体的物理性质，如密度、比热容、导热系数等。

这些参数将用于计算换热器的传热系数以及流体流量。

3.确定换热器类型：根据实际需求和换热要求，确定适合的换热器类型。

常见的板式换热器类型包括波纹板式换热器、平板式换热器和多馏分板式换热器等。

4.计算换热面积：根据给定的热量传递量和流体的物理性质，可以计算出所需的传热面积。

传热面积的计算公式为：A=Q/(U·ΔTm)，其中Q 为热量传递量，U为整体传热系数，ΔTm为全平均温差。

5.确定流体侧压降：计算流体在板式换热器内的压降，确保流体正常流动。

可以使用经验公式或流体力学计算方法来进行压降的计算。

6.选择合适的传热板：根据流体的流动性质和换热要求，选择合适的传热板。

传热板的选择应考虑其传热效果、耐腐蚀性、结构强度等因素。

7.确定板片数量：根据计算得到的传热面积和板片的面积，可以计算出所需的板片数量。

板片数量的选择应根据实际运行要求来确定，以确保换热器具有足够的传热面积。

8.确定板片间距和通道宽度：根据流体的流量和换热要求，确定板片间的间距和通道的宽度。

这些参数将影响流体的流速、压降以及换热效果。

9.进行换热器的设计绘图：根据以上计算结果，进行换热器的设计绘图。

绘图应包括换热器的尺寸、管道连接方式、流体进出口位置等详细信息。

10.进行换热器的性能验证：进行换热器的性能验证和参数调整，确保设计的换热器符合实际使用要求。

板式换热器选型设计的基本原则目录1.板式换热器选型三大原则 (1)2.板式换热器选用主要考虑参数 (2)3.板型选择 (2)4.流程和流道的选择 (3)5.板间流速的选取 (3)6.流向的选取 (3)7.压降校核 (4)8.其它注意事项 (4)1.板式换热器选型三大原则板式换热器选型需要遵循3个原则：板型、流程和流道和压降校核。

这三个方面也是板式换热器选型最重要的部分。

第一大原则：看板型1.板型或波纹式应根据换热场合的实际需要确定。

2.对于流量大、允许压降小的情况，应选用阻力小的板型，否则，应选用阻力大的板式。

3.根据流体压力和温度，确定是选择可拆卸式换热器还是钎焊式换热器。

4.在确定板型时，不宜选择单板面积过小的板，以避免板数过多、板间流量小、传热系数低。

对于较大的换热器，这个问题更应引起重视。

第二大原则：看流程和流道流程是指板式换热器中一种介质在同一流动方向上的一组并联的流道。

流道是指板式换热器中由相邻两块板组成的介质流道。

一般是将几个流道并联或串联，形成冷热介质通道的不同组合。

应根据传热和流体阻力计算确定流程组合形式，并满足工艺条件要求。

尽量使冷、热水通道中的对流换热系数相等或接近，以获得最佳的换热效果。

第三大原则：看压降校核在板式换热器的设计选型中，一般对压降有一定的要求，因此应进行校核。

如果校验压降超过允许压降，则需要重新计算设计和选型，直至满足工艺要求。

2.板式换热器选用主要考虑参数1.冷侧介质、热侧介质热交换介质和介质的物理参数与板式换热器板和垫片材料的选择以及板波纹形状有很大关系热交换介质的物理参数包括粘度、密度、比热、导热系数等2,冷侧进出口温度，热侧进出口温度3,冷侧介质和热侧介质所需压力损失用于选择有压降损失要求的板式换热器，设计和选择时应检查压力损失，如果压降超过允许范围，应重新选择、计算和审查热交换器，直到满足工艺要求4.流量或热交换面积5.工作条件和应用领域6.产品应用区域如果板式换热器用于供暖行业，还可以提供换热区域和应用区域。

宽流道板式换热器设计与选型
宽流道板式换热器属于间壁式换热器，主要用于各种固体、晶体、纤维、浆状物质及高黏度介质换热工况。

板型采用独特的粗波纹、宽间隙通道结构设计，板间流道宽度可以达到6-16mm，板片外廓基本由水平波纹构成，板间无金属接触点，介质可以无限制地流过板片的换热表面而不发生堵塞、滞留现象，它填补了人字型波纹不能应用的特殊介质工况，且具有传统管式换热器所不具备的高传热性能。

宽流道板式换热器在设计选型时，需了解换热介质的一些物性参数，如温度、流量、介质来源、是否含有颗粒物或纤维等，介质中杂质的粒径或长度，是否含有腐蚀性物料等，已确保宽通道换热器设计选型更加合理。

宽流道换热器主要型号如下所示：
型号
接口尺寸波纹深度
(mm)通过性
耐压（MPa）
最大处理量(m³/h)PLK100DN100 4.85可通过颗粒直径3mm 1180PLK200DN2006/11.5可通过颗粒直径6mm 0.6400PLK250DN2508可通过颗粒直径5mm 1700PLK250L
DN250
8
可通过颗粒直径5mm
1
700
板片材质范围304/316L/SMO254/Tita/C276
垫片材质范围NBR/EPDM/Viton
若介质中颗粒物直径在30mm以内，或含有较长的纤维/秸秆，可选择超宽通道智能热交换系统，应用于有机化肥，养殖、屠宰、固液废物处理、生物发酵等冷热交换工艺。
