数字电路实训报告-30秒倒计时

目录简介1 系统组成原理2 元器件的选择2.1 计时器电路元器件的选择2.2 译码显示电路元器件的选择七段发光二极管（LED数码管2.3 555 定时器3 各部分设计及其原理图3.1 30 秒循环计数器的原理图.3.2 开关控制电路3.3 秒脉冲发生电路3.4 报警电路104 总原理图105 课设小结116 参考文献12简介随着信息时代的到来，电子技术在社会生活中发挥着越来越重要的作用，运用数电知识设计的电子产品成为社会生活不可缺少的一部分，特别是在各种竞技运动中，计时器成为检验运动员成绩的一个重要工具。

电子课程设计是电子技术学习中非常重要的一个环节，是将理论知识和实践能力相统一的一个环节，是真正锻炼学生能力的一个环节。

在许多领域中计时器均得到普遍应用，诸如在体育比赛，定时报警器、游戏中的倒时器，交通信号灯、红绿灯、行人灯、交通纤毫控制机、还可以用来做为各种药丸，药片，胶囊在指定时间提醒用药等等，由此可见计时器在现代社会是何其重要的。

在篮球比赛中，规定了球员的持球时间不能超过30 秒，否则就犯规了。

本课程设计的“篮球竞赛30 秒计时器”，可用于篮球比赛中，用于对球员持球时间30 秒限制。

一旦球员的持球时间超过了30秒，它自动的报警从而判定此球员的犯规。

本设计主要能完成：显示30秒倒计时功能；系统设置外部操作开关，控制计时器的直接清零、启动和暂停/ 连续功能；在直接清零时，数码管显示器灭灯；计时器为30秒递减计时其计时间隔为1 秒；计时器递减计时到零时，数码显示器不灭灯，同时发出光电报警信号等。

同时本课程设计是脉冲数字电路的简单应用，设计了篮球竞赛30 秒计时器。

此计时器功能齐全，可以直接清零、启动、暂停和连续以及具有光电报警功能，同时应用了七段数码管来显示时间。

此计时器有了启动、暂停和连续功能，可以方便地实现断点计时功能，当计时器递减到零时，会发出光电报警信号。

关键词：同减计数器74LS192D LM555定时器，LED数码管1 系统组成原理本课程设计主要包括秒脉冲发生电路、计数电路、数码显示电路和报警电路，控制电路是由各外部操作开关组成，而秒脉冲发生器是由555定时器构成，计数电路则由计数器组成。

实训报告
实训名称：数字电子技术实训
专业：电子信息工程
班级：0906班
姓名：于孟飞
学号：07090640
指导老师：程光老师
实习时间：09-10第2学期第15周
译码显示电路由74LS48和共阴极七段LED显示器组成。

管代替。

当启动开关闭合时，控制电路应封锁时钟信号CP，
示电路显示“30”字样；当启动开关断开时，计数器开始倒计数；当暂停／连续开关拨到相应位置起到暂停和继续的功能，当译码器显示“00”时同时
现短路，应为是正面视角布线注意反焊板时不要弄错位置。

把元器件全部按照布线图完成走线。

周四：（电路检测）
对已焊接完成的电路进行冷态测试，
看电路是否存在短路，检测所有IC地线
和5V供电是否接通，在检测无误后通电。

观察电路是否可以按照设计实现功能，如
果出问题则依照原理检测问题。

我的电路接通电后发现在复位后预
置数正确，为30，但在拨通连续开关后
、暂停开关问题，发现非门输入输出电位一样，检测发现短路，原因为漏锡短接到正面飞线且挡到没有发现，排除故障后发现工作正常，在检测中发现问题最好不要继续通电测试，尤其是发现IC发烫的时候，到此检测完成。

电子技术课程设计报告设计题目：数字显示30秒倒计时器电路设计1、课程设计目的、意义设计目的：（1）依照原理图分析各单元电路的功能；（2）熟悉电路中所用到的1各集成块的1管脚及其功能；（3）进行电路的装接、调试，直到电路能达到规定的设计要求；（4）写出完整、详细的课程设计报告。

设计意义：数字显示30秒倒计时器是一个简单的数字电路，但是它能够扩展到很多实际应用当中来，比如篮球倒计时器、交通灯倒计时器等等。

2、设计题方案比较、论证设计方案：分析设计任务，计数器和操纵电路是系统的要紧部份。

计数器完成30秒计时功能，而操纵电路具有直接操纵计数器的启动设计、译码显示电路的显示和灭灯功能。

当启动开关闭合时，操纵电路应封锁时钟信号CP,同时计数器完成置数功能，译码显示电路显示“30”字样；当启动开关断开时，计数器开始计数；处于维持状态。

系统设计框图如图2-1所示。

数字显示30秒倒计时器实验电路如图2-2所示。

图2-1图2-23、各单元电路设计，元器件参数计算、选择、电路图绘制，整体电路图递减计数器模块计数器选用汇总规模集成电路74LS192进行设计较为简单，74LS192是十进制可编程同步加锁计数器，它采纳8421码二-十进制编码，而且有直接清零、置数、加锁计数功能。

图2-3是74LS192外引脚。

图中CPU 、CPD别离加计数、减计数的时钟脉冲输入端（上升沿有效）。

LD是异步并行置数操纵端（低电平有效），CO、BO别离是进位、借位输出端（低电平有效），CR是异步清零端，D3-D是并行数据输入端，Q3-Q是输出端。

74LS192的功能表见下表所示。

秒信号产生器秒信号产生器的电路是利用 555 按时器（图3-1）组成的秒信号发生器。

NE555 芯片有单稳态电路功能，可发生方波信号，可适当的选择电阻、电容，使其输出信号的周期为 1 秒。

本电路输出脉冲的周期为：T=*(R1+2*R2)*C，假设 T=1s，令 C=10μF,R1=39kΩ，那么R2=51k Ω。

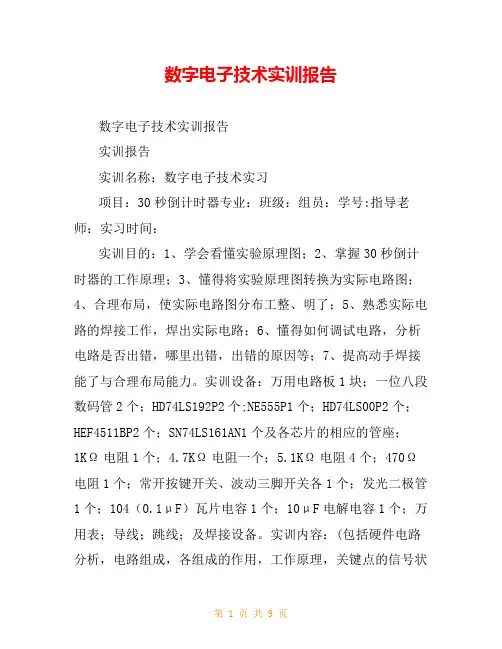

数字电子技术实训报告数字电子技术实训报告实训报告实训名称：数字电子技术实习项目：30秒倒计时器专业：班级：组员：学号:指导老师：实习时间：实训目的：1、学会看懂实验原理图；2、掌握30秒倒计时器的工作原理；3、懂得将实验原理图转换为实际电路图；4、合理布局，使实际电路图分布工整、明了；5、熟悉实际电路的焊接工作，焊出实际电路；6、懂得如何调试电路，分析电路是否出错，哪里出错，出错的原因等；7、提高动手焊接能了与合理布局能力。

实训设备：万用电路板1块；一位八段数码管2个；HD74LS192P2个;NE555P1个；HD74LS00P2个；HEF4511BP2个；SN74LS161AN1个及各芯片的相应的管座；1KΩ电阻1个；4.7KΩ电阻一个；5.1KΩ电阻4个；470Ω电阻1个；常开按键开关、波动三脚开关各1个；发光二极管1个；104（0.1μF）瓦片电容1个；10μF电解电容1个；万用表；导线；跳线；及焊接设备。

实训内容：(包括硬件电路分析，电路组成，各组成的作用，工作原理，关键点的信号状态，关键点的检查，故障分析，故障检测和排查，电路调整的地方，细节注意事项等等)周一老师给出电路图，并介绍了其工作原理和几个重要节点的分析。

分解实验原理电路图，将各种芯片分开，查阅书本中关于该种芯片的功能表及文字介绍，了解芯片的作用及各功能脚的电平要求。

根据资料，画出芯片的管脚分布图。

分析实验原理图，看懂并会分析电路原理：1、控制模块，有各个与非门和非门组成，输出信号，用于控制电路中各个模块，使各个模块的工作状态发生改变。

2、555模块为震荡器，通过在特定管脚接入电阻与电容组成一个输出有周期性变化电平的电路。

3、4511模块是译码器，将输入的8421BCD码转换能通过数码管输出显示的2进制码。

4、74LS192模块为十进制加减器，可设定初始值，并通过使能端控制芯片进行加法或减法运算，本实验是对74LS161模块输出的进位信号进行计数，没接收一次信号进行一次减一功能。
