完整的水肥一体化滴灌系统到底长什么样？你真的了解水肥一体化系统吗？它到底包含了哪些组成部分？这些组成部分如何互相配合为作物提供精准水肥供给？知道这些，你也可以成为朋友圈里的水肥一体化专家。
水源一切都从水源开始，它是整个灌溉系统的基础，一般会以地下水或地上水为水源，地下水一般指井水，地上水是指江河水、湖水、以及有一定储存量的蓄水池。
然而，人工打井或开挖蓄水池，往往造价不菲，耐特菲姆可以为灌溉系统提供一种更具性价比，且易于搭建、搬运的装配式储水罐。
泵房一般在水源附近会建一座泵房，里面会包含整个系统大部分的核心组件。
级输送到每一棵作物。
从水源直接抽上来的水往往含有各种各样的杂质和悬浮物，如果不经过处理进入灌溉系统，会直接造成设备堵塞和系统瘫痪。
很多人在使用了滴灌系统后，频繁遭遇滴头堵塞问题，就认为滴灌系统都不靠谱，其实往往是过滤环节的工作没有做好。
所以一套合适的过滤系统是整个系统不可或缺的环节。
基于水中杂质的类型、密度和田间灌水器的抗堵能力，我们可以选择不同的过滤设备进行搭配组合。
常见的过滤设备有这么几种：介质过滤器、叠片过滤器、网式过滤器、离心水砂分离器，他们在沉积杂质的容量、反冲洗效率、维护方便性等方面各有优劣，可根据实际情况及预算限制来进行合理配置。
介质过滤器网式过滤器叠片过滤器肥料经过合理配比注入到主管路，和清水混合后进入田间管道。
要让肥料能够非常精准的进入到每一棵作物根部，施肥机的性能至关重要。
它必须要具备实时监测混合液酸碱度（pH）和电导率（EC）的功能，并且可以精准调节注肥浓度。
而通过控制器，可以进行整个灌溉施肥操作的完整设定，比如编辑灌水程序，定义施肥模式，设置轮灌组时间、监督系统运行水量等。
在系统正常运转的情况下，一个人只要在泵房动动手指，就可以管理几百上千亩农场的水肥操作，非常节省人工和时间。
如果你种植大田作物，面积不太大，水肥一体化可以通过便宜简单的文丘里施肥器来实现。
当然，如果你要打造一个非常现代化的数字农场，轻松监测、分析、控制水肥一体化系统，实现自动化的灌溉、施肥和作物保护，你一定需要耐特菲姆最新一代的数字化农场管理平台耐碧特。
总结！水肥一体化滴灌技术的原理、结构组成、优缺点、忽视点水肥一体化滴灌技术自横空出世以来为什么会备受关注呢？因为这项技术从传统的“浇土壤“改为“浇作物”，是一项集成的高效节水、节肥技术，不仅节约水资源，而且提高肥料。
下面就一起来探讨一下水肥一体化滴灌技术的原理、结构组成、优缺点以及技术的易忽视点。
一、水肥一体化滴灌技术的原理水肥一体化滴灌技术是将灌溉与施肥融为一体的农业新技术，借助压力系统或地形自然落差，将可溶性固体或液体肥料，按土壤养分含量和作物种类的需肥规律和特点，配兑成的肥液与灌溉水一起。
通过可控管道系统供水、供肥，使水肥相融后，通过管道和滴头形成滴灌、均匀、定时、定量，浸润作物根系发育生长区域。
水肥一体化滴灌技术是目前干旱缺水地区最有效的一种灌溉方式，其水的利用率可达95%。
与传统模式相比，水肥一体化实现了水肥管理的革命性转变，即渠道输水向管道输水转变、浇地向浇庄稼转变、土壤施肥向作物施肥转变、水肥分开向水肥一体转变。
因此，有专家指出，水肥一体化技术是发展高产、优质、高效、生态、安全现代农业的重大技术，更是建设“资源节约型、环境友好型”现代农业的“一号技术”。
水肥一体化滴灌技术二、水肥一体化滴灌技术的组成水肥一体化滴灌技术由首部枢纽（水泵、动力机、过滤设备、施肥系统、控制阀等）、输配水管网（包括干管、支管、毛管三级管道）、灌水器（分为滴头、滴灌管等）以及流量、压力控制部件和测量仪等组成。
施肥系统有文丘里施肥器、注肥泵、施肥罐、智能施肥系统等。
常用的过滤系统有网式过滤器、叠片式过滤器，含沙多的水源需加装离心过滤器、含苔藓或杂物多的水源需加装介质过滤器。
水肥一体化滴灌技术结构示意图三、水肥一体化滴灌技术的优缺点水肥一体化滴灌技术与传统地面灌溉相比，具有以下优点:水肥一体化滴灌技术的优点1、灌溉用水效率高滴灌将水一滴一滴地滴进土壤，灌水时地面不出现径流，从浇地转向浇作物，减少了作物的棵间蒸发。

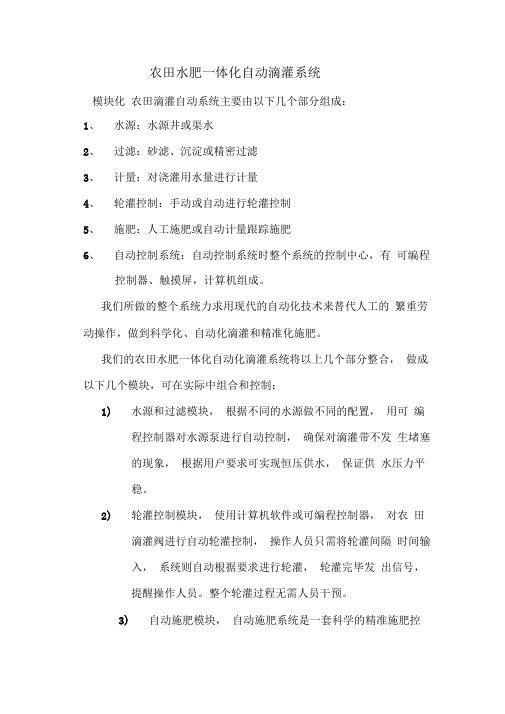

农田水肥一体化自动滴灌系统模块化农田滴灌自动系统主要由以下几个部分组成：1、水源：水源井或渠水2、过滤：砂滤、沉淀或精密过滤3、计量：对浇灌用水量进行计量4、轮灌控制：手动或自动进行轮灌控制5、施肥：人工施肥或自动计量跟踪施肥6、自动控制系统：自动控制系统时整个系统的控制中心，有可编程控制器、触摸屏，计算机组成。
我们所做的整个系统力求用现代的自动化技术来替代人工的繁重劳动操作，做到科学化、自动化滴灌和精准化施肥。
我们的农田水肥一体化自动化滴灌系统将以上几个部分整合，做成以下几个模块，可在实际中组合和控制：1)水源和过滤模块，根据不同的水源做不同的配置，用可编程控制器对水源泵进行自动控制，确保对滴灌带不发生堵塞的现象，根据用户要求可实现恒压供水，保证供水压力平稳。
2)轮灌控制模块，使用计算机软件或可编程控制器，对农田滴灌阀进行自动轮灌控制，操作人员只需将轮灌间隔时间输入，系统则自动根据要求进行轮灌，轮灌完毕发出信号，提醒操作人员。
整个轮灌过程无需人员干预。
3)自动施肥模块，自动施肥系统是一套科学的精准施肥控制，系统测量供水系统的流量，根据供水流量自动按照加药比例进行加药，加药比例可根据每次不同的药剂进行设定。
加药量始终跟随供水量的大小自动变化，无需人员干预。
4)自动控制系统模块，将上述几个模块用通讯的方式级联，有可编程控制器或计算机统一控制，并可将控制信号通过GPRS等方式远传到后台服务器，通过手机APP进行远端查看或应急控制，实现智能化管理。
智能化系统的智能化体现在：1)前端控制系统智能化、自动化，操作人员只需将系统检查，启动后，设置好所需要的滴灌参数后，系统则自动运行，做到了现场无人值守，系统出现故障，则自动发出警示信号给操作人员；2)后台智能化管理，前端控制器信号可通过GPRS或3G上网卡与后台服务器通讯，用户可使用手机APP平台随时观察农田浇地的情况和相关的数据信息，并可做应急处理；3)通过APP管理平台，用户可随时了解科学种田以及农田管理的基本知识，并可实现用户之间的信息互动三、一体化二直頁 自动加药|戏宀芒呈 扌艮警显示| 匸：；：秦纹一体化是我们这套系统的管理特点，我们将整套系统集成在一个 撬装平台上，或将每个模块做一个小的撬装平台，根据需要进行拼装， 最后进行功能化的集中控制，现场实现分散型自动控制，后台实现统 一管理。

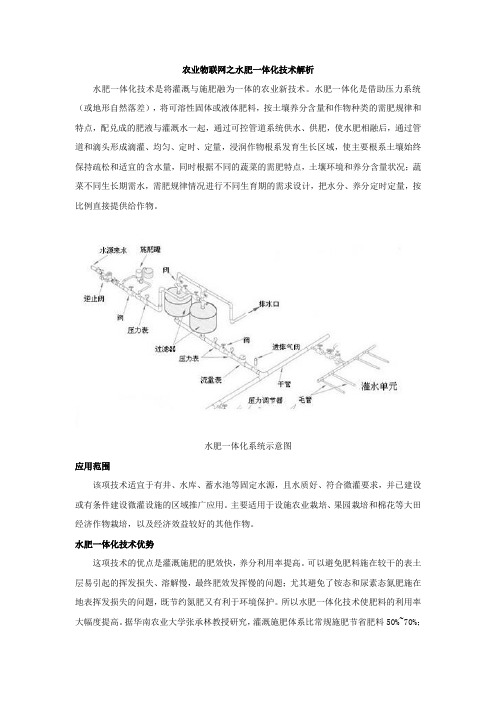

农业物联网之水肥一体化技术解析水肥一体化技术是将灌溉与施肥融为一体的农业新技术。
水肥一体化是借助压力系统（或地形自然落差），将可溶性固体或液体肥料，按土壤养分含量和作物种类的需肥规律和特点，配兑成的肥液与灌溉水一起，通过可控管道系统供水、供肥，使水肥相融后，通过管道和滴头形成滴灌、均匀、定时、定量，浸润作物根系发育生长区域，使主要根系土壤始终保持疏松和适宜的含水量，同时根据不同的蔬菜的需肥特点，土壤环境和养分含量状况；蔬菜不同生长期需水，需肥规律情况进行不同生育期的需求设计，把水分、养分定时定量，按比例直接提供给作物。
水肥一体化系统示意图应用范围该项技术适宜于有井、水库、蓄水池等固定水源，且水质好、符合微灌要求，并已建设或有条件建设微灌设施的区域推广应用。
主要适用于设施农业栽培、果园栽培和棉花等大田经济作物栽培，以及经济效益较好的其他作物。
水肥一体化技术优势这项技术的优点是灌溉施肥的肥效快，养分利用率提高。
可以避免肥料施在较干的表土层易引起的挥发损失、溶解慢，最终肥效发挥慢的问题；尤其避免了铵态和尿素态氮肥施在地表挥发损失的问题，既节约氮肥又有利于环境保护。
所以水肥一体化技术使肥料的利用率大幅度提高。
据华南农业大学张承林教授研究，灌溉施肥体系比常规施肥节省肥料50%~70%；同时，大大降低了设施蔬菜和果园中因过量施肥而造成的水体污染问题。
由于水肥一体化技术通过人为定量调控，满足作物在关健生育期“吃饱喝足”的需要，杜绝了任何缺素症状，因而在生产上可达到作物的产量和品质均良好的目标。
水肥一体化技术要领水肥一体化是一项综合技术，涉及到农田灌溉、作物栽培和土壤耕作等多方面，其主要技术要领须注意以下几方面：一、首先是建立一套滴灌系统。
在设计方面，要根据地形、田块、单元、土壤质地、作物种植方式、水源特点等基本情况，设计管道系统的埋设深度、长度、灌区面积等。
水肥一体化的灌水方式可采用管道灌溉、喷灌、微喷灌、泵加压滴灌、重力滴灌、渗灌、小管出流等。

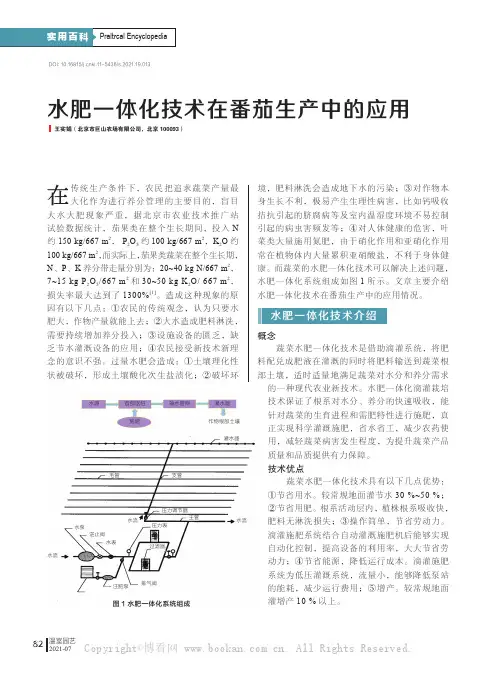

温室园艺2021-0782Praltrcal Encyclopedia水肥一体化技术在番茄生产中的应用王实娟（北京市巨山农场有限公司，北京 100093）DOI: 10.16815/ki.11-5436/s.2021.19.013在传统生产条件下，农民把追求蔬菜产量最大化作为进行养分管理的主要目的，盲目大水大肥现象严重，据北京市农业技术推广站试验数据统计，茄果类在整个生长期间，投入N约150 kg/667 m2， P2O5约100 kg/667 m2，K2O约100 kg/667 m2，而实际上，茄果类蔬菜在整个生长期，N、P、K养分带走量分别为：20~40 kg N/667 m2，7~15 kg P2O5/667 m2和30~50 kg K2O/ 667 m2，损失率最大达到了1300%[1]。
造成这种现象的原因有以下几点：①农民的传统观念，认为只要水肥大，作物产量就能上去；②大水造成肥料淋洗，需要持续增加养分投入；③设施设备的匮乏，缺乏节水灌溉设备的应用；④农民接受新技术新理念的意识不强。
过量水肥会造成：①土壤理化性状被破坏，形成土壤酸化次生盐渍化；②破坏环境，肥料淋洗会造成地下水的污染；③对作物本身生长不利，极易产生生理性病害，比如钙吸收拮抗引起的脐腐病等及室内温湿度环境不易控制引起的病虫害频发等；④对人体健康的危害，叶菜类大量施用氮肥，由于硝化作用和亚硝化作用常在植物体内大量累积亚硝酸盐，不利于身体健康。
而蔬菜的水肥一体化技术可以解决上述问题，水肥一体化系统组成如图1所示。
文章主要介绍水肥一体化技术在番茄生产中的应用情况。
概念蔬菜水肥一体化技术是借助滴灌系统，将肥料配兑成肥液在灌溉的同时将肥料输送到蔬菜根部土壤，适时适量地满足蔬菜对水分和养分需求的一种现代农业新技术。
水肥一体化滴灌栽培技术保证了根系对水分、养分的快速吸收，能针对蔬菜的生育进程和需肥特性进行施肥，真正实现科学灌溉施肥，省水省工，减少农药使用，减轻蔬菜病害发生程度，为提升蔬菜产品质量和品质提供有力保障。

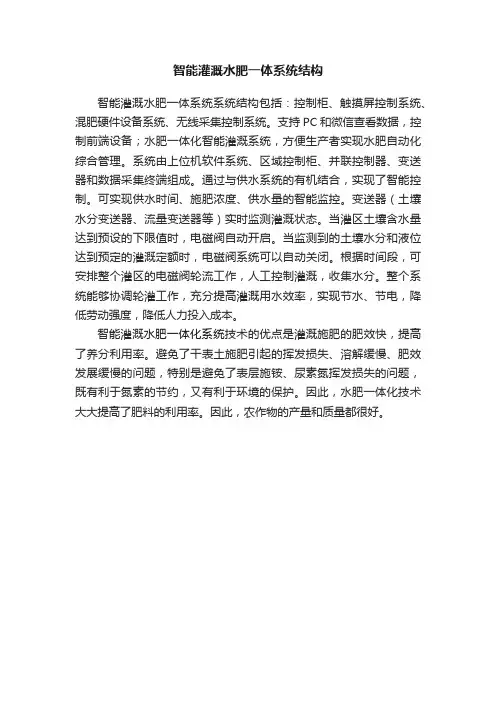

智能灌溉水肥一体系统结构
智能灌溉水肥一体系统系统结构包括：控制柜、触摸屏控制系统、混肥硬件设备系统、无线采集控制系统。
支持PC和微信查看数据，控制前端设备；水肥一体化智能灌溉系统，方便生产者实现水肥自动化综合管理。
系统由上位机软件系统、区域控制柜、并联控制器、变送器和数据采集终端组成。
通过与供水系统的有机结合，实现了智能控制。
可实现供水时间、施肥浓度、供水量的智能监控。
变送器（土壤水分变送器、流量变送器等）实时监测灌溉状态。
当灌区土壤含水量达到预设的下限值时，电磁阀自动开启。
当监测到的土壤水分和液位达到预定的灌溉定额时，电磁阀系统可以自动关闭。
根据时间段，可安排整个灌区的电磁阀轮流工作，人工控制灌溉，收集水分。
整个系统能够协调轮灌工作，充分提高灌溉用水效率，实现节水、节电，降低劳动强度，降低人力投入成本。
智能灌溉水肥一体化系统技术的优点是灌溉施肥的肥效快，提高了养分利用率。
避免了干表土施肥引起的挥发损失、溶解缓慢、肥效发展缓慢的问题，特别是避免了表层施铵、尿素氮挥发损失的问题，既有利于氮素的节约，又有利于环境的保护。
因此，水肥一体化技术大大提高了肥料的利用率。
因此，农作物的产量和质量都很好。
农田水肥一体化智能灌溉系统
一、概述
水肥一体化技术是将灌溉与施肥融为一体的农业新技术。
水肥一体化是借助压力系统(或地形自然落差)，将可溶性固体或液体肥料，按土壤养分含量和作物种类的需肥规律和特点，配兑成的肥液与灌溉水一起，通过可控管道系统供水、供肥，使水肥相融后，通过管道、喷枪或喷头形成喷灌、均匀、定时、定量，喷洒在作物发育生长区域，使主要发育生长区域土壤始终保持疏松和适宜的含水量，同时根据不同的作物的需肥特点，土壤环境和养分含量状况，需肥规律情况进行不同生育期的需求设计，把水分、养分定时定量，按比例直接提供给作物。
二、水肥一体化系统原理图
水肥一体化系统通常包括水源工程、部枢纽、田间输配水管网系统和灌水器等四部分，实际生产中由于供水条件和灌溉要求不同，施肥系统可能仅由部分设备组成。
三、水肥一体机
水肥一体机系统结构包括：控制柜、触摸屏控制系统、混肥硬件设备系统、无线采集控制系统。
支持pc端以及微信端实施查看数据以及控制前端设备；水肥一体化智能灌溉系统可以帮助生产者很方便的实现自动的水肥一体化管理。
系统由上位机软件系统、区域控制柜、分路控制器、变送器、数据采集终端组成。
通过与供水系统有机结合，实现智能化控制。
可实现智能化监测、控制灌溉中的供水时间、施肥浓度以及供水量。
变送器（土壤水分变送器、流量变送器等）将实时监测的灌溉状况，当灌区土壤湿度达到预先设定的下限值时，电磁阀可以自动开启，当监测的土壤含水量及液位达到预设的灌水定额后，可以自动关闭电磁阀系统。
可根据时间段调度整个灌区电磁阀的轮流工作，并手动控制灌溉和采集墒情。
整个系统可协调工作实施轮灌，充分提高灌溉用水效率，实现节水、节电，减少劳动强度，降低人力投入成本。
四、施肥系统
水肥一体化施肥系统原理由灌溉系统和肥料溶液混合系统两部
分组成。
灌溉系统主要由灌溉泵、稳压阀、控制器、过滤器、田间灌溉管网以及灌溉电磁阀构成。
肥料溶液混合系统由控制器、肥料灌、施肥器、电磁阀、传感器以及混合罐、混合泵组成。
：输配水管网系统
由干管、支管、毛管组成。
干管一般采用PVC管材，支管一般采用PE管材或PVC管材，管径根据流量分配置,毛管目前多选用内镶式
滴灌带或边缝迷宫式滴灌带；部及大口径阀门多采用铁件。
干管或分干管的端进水口设闸阀，支管和辅管进水口处设球阀。
输配水管网的作用是将部处理过的水, 按照要求输送到灌水单元和灌水器，毛管是微灌系统的末一管道，在滴灌系统中，即为滴灌管，在微喷系统中，毛管上安装微喷头。
：环境数据采集器
环境数据采集器由低功耗气象传感器、低功耗气象数据采集控制器和计算机气象软件三部分组成。
可同时监测大气温度、大气湿度、土壤温度、土壤湿度、雨量、风速、风向、气压、辐射、照度等诸多气象要素；具有高精度高可靠性的特点，可实现定时气象数据采集、实时时间显示、气象数据定时存储、气象数据定时上报、参数设定等功能。
：无线阀门控制器
阀门控制器是接收由田间工作站传来的指令并实施指令的下端。
阀门控制器直接与管网布置的电磁阀相连接，接收到田间工作站的指令后对电磁阀的开闭进行控制，同时也能够采集田间信息，并上传信息至田间工作站，一个阀门控制器可控制多个电磁阀。
电磁阀是控制田间灌溉的阀门，电磁阀由田间节水灌溉设计轮灌组的划分来确定安装位置及个数。
：灌水器系统
微灌按微灌灌水流量小，一次灌水延续时间较长，灌水周期短，需要的工作压力较低，能够较的控制灌水量，能把水和养分直接地输送到作物根部附近的土壤中去。
五、系统功能：
：用水量控制管理
实现两用水计量，通过出口流量监测作为本区域内用水总量计量，通过每个支管压力传感采集数据实时计算各支管的轮灌水量，与阀门自动控制功能结合，实现每一个阀门控制单元的用水量统计。
同时水泵引入流量控制，当超过用水总量将通过远程控制，限制区域用水。
：运行状态实时监控
通过水位和视频监控能够实时监测滴灌系统水源状况，及时发布缺水预警；
通过水泵电流和电压监测、出水口压力和流量监测、管网分干管流量和压力监测，能够及时发现滴灌系统爆管、漏水、低压运行等不合理灌溉事件，及时通知系统维护人员，保障滴灌系统
：阀门自动控制功能
通过对农田土壤墒情信息、小气候信息和作物长势信息的实时监测，采用无线或有线技术，实现阀门的遥控启闭和定时轮灌启闭。
根据采集到的信息，结合当地作物的需水和灌溉轮灌情况制定自动开启水泵、阀门，实现无人职守自动灌溉，分片控制，预防人为误操作。
：PC展示平台
通过物联网水肥一体化智能监测平台，能够为用户提供传感器数据、图片远程、采集、传输、储存、处理及报警信息发送等服务。
该平台以集中式分区化的方式为用户提供便捷、经济、有效的远程监控整体解决方案。
通过物联网智能监测平台，用户可以不受时间、地点限制对监控目标进行实时监控、管理、观看和接收报警信息。
：移动终端
建立手机系统，客户直接采用微信客户端就可以控制和查看实时数据，手机端具有手动启动、关闭电磁阀，水泵等设备功能。
：运维管理功能
包括系统维护、状态监测和系统运行的现场管理；实现区域用水量计量管理、旱情和灌溉预报专家决策、信息发布等功能的远程决策管理；以及对用水、耗电、灌水量、维护、材料消耗等进行统计和成本核算，对灌溉设施设备生成定期维护计划，记录维护情况，实现灌溉工程的精细化维护运行管理。
节水灌溉自动化控制系统能够充分发挥现有的节水设备作用，优化调度，提益，通过自动控制技术的应用，更加节水节能，降低灌溉成本，提高灌溉质量，将使灌溉更加科学、方便，提高管理水平。
