钢筋制作与安装工序施工质量验收评定表

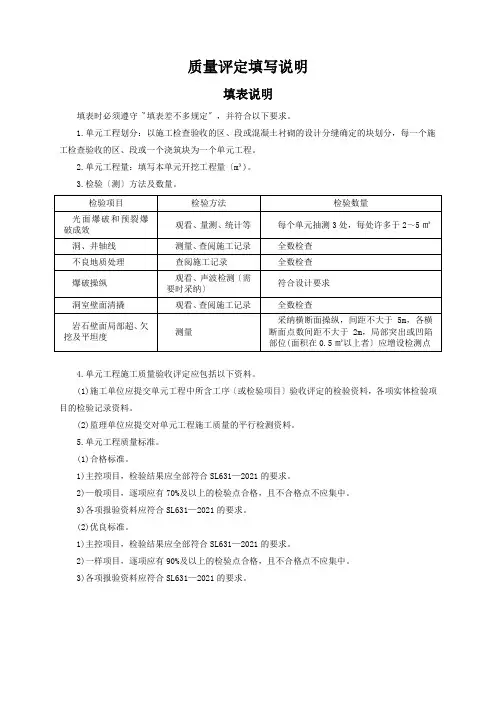

质量评定填写说明填表说明填表时必须遵守〝填表差不多规定〞，并符合以下要求。

1.单元工程划分：以施工检查验收的区、段或混凝土衬砌的设计分缝确定的块划分，每一个施工检查验收的区、段或一个浇筑块为一个单元工程。

2.单元工程量：填写本单元开挖工程量〔m³)。

3.检验〔测〕方法及数量。

4.单元工程施工质量验收评定应包括以下资料。

(1)施工单位应提交单元工程中所含工序〔或检验项目〕验收评定的检验资料，各项实体检验项目的检验记录资料。

(2)监理单位应提交对单元工程施工质量的平行检测资料。

5.单元工程质量标准。

(1)合格标准。

1)主控项目，检验结果应全部符合SL631—2021的要求。

2)—般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。

3)各项报验资料应符合SL631—2021的要求。

(2)优良标准。

1)主控项目，检验结果应全部符合SL631—2021的要求。

2)一样项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。

3)各项报验资料应符合SL631—2021的要求。

表1.5土质洞室开挖单元工程施工质量验收评定表填表说明填表时必须遵守〝填表差不多规定〞，并符合以下要求。

1.本表适用于土质洞室、砂砾石洞室开挖。

对岩土过渡段洞室，岩石洞室的脆弱岩层、断层及构造破裂带段洞室等，可参照执行。

2.单元工程划分：以施工检查验收的区、段、块划分，每一个施工检查验收的区、段、块〔仓〕，划分为一个单元工程。

3.单元工程量：填写本单元开挖工程量〔m³)。

5.单元工程施工质量验收评定应包括以下资料。

(1)施工单位应提交单元工程中所含工序〔或检验项目〕验收评定的检验资料，各项实体检验项目的检验记录资料。

(2)监理单位应提交对单元工程施工质量的平行检测资料。

6.单元工程质量标准。

(1)合格标准。

1)主控项目，检验结果应全部符合SL631—2021的要求。

2)一样项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。

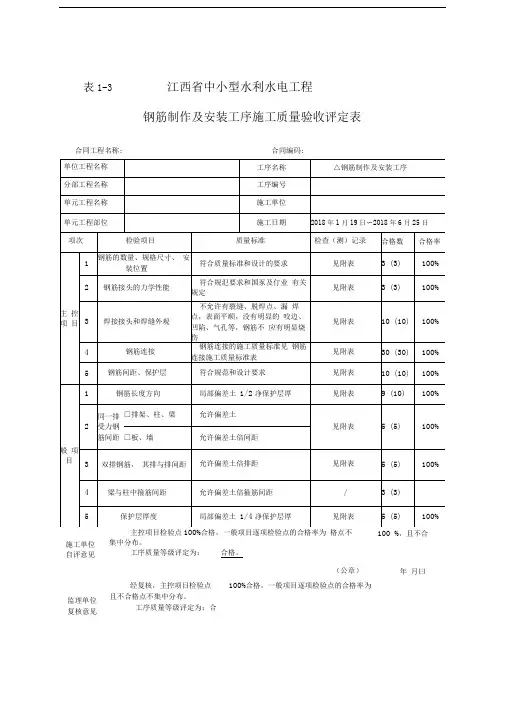

表1-3 江西省中小型水利水电工程钢筋制作及安装工序施工质量验收评定表经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率为且不合格点不集中分布。

工序质量等级评定为：合合同工程名称:合同编码: 100 %，且不合主控项目检验点合格，一般项目逐项检验点的合格率为 格点不集中分布。

工序质量等级评定为： 合格。

施工单位 自评意见（公章）年 月曰监理单位复核意见（公年月曰章）表1-3a 江西省中小型水利水电工程钢筋制作及安装工序施工质量验收检查记录表合同工程名称: 合同编码:单位工程名称工序名称△钢筋制作及安装工序分部工程名称工序编号单元工程名称施工单位项次检验项目检测日期检查（测）记录主控项目1 钢筋的数量、规格尺寸、安装位置年月曰符合设计要求2 钢筋接头的力学性能年月曰见实验报告满足设计要求3 焊接接头和焊缝外观年月曰抽查10个焊接点均无裂缝、无脱焊点、无漏焊点，表面平顺，没有明显的咬边、凹陷、气孔等，钢筋不应有明显烧伤4钢筋连接搭接长度（允许偏差设计值；设计搭接长度35d）0 18年月曰缺口、松口：测10点均符合钢筋连接质量标准弯钩朝向正确：测10点均符合钢筋连接质量标准米用0 18钢筋，搭接长度630mm实测值（mr）：5 钢筋间距、保护层年月曰设计值：0 18@200实测值（m）：218, 204, 198, 187, 217,209, 204, 213, 197, 193般项目1 钢筋长度方向年月曰设计长度：6000mm 允许偏差土20mm 实测值（mr）：2同一排受力钢筋间距□排架、柱、梁年月曰设计值：0 18@200实测值（mr）：□板、墙3双排钢筋，其排与排间距年月曰设计值（mr）：间距420,允许偏差土42实测值（mr）：4 梁与柱中箍筋间距年月曰5 保护层厚度年月曰设计值（mr）：40实测值（m）：单元工程部位施工日期2018年1月19日〜2018年6月25日初检人: 复检人: 终检人: 现场监理:。

监理抽检、复核
合格 填写《中间交工证书》
抽检的项目与自检项目相同,抽 检频率要达标
资料要及时归档保存
进入下一道工序
责任人
责 承包人：
任
人 监理组： 责 承包人：
任
人 监理组： 责 承包人：
任
人 监理组： 责 承包人：
任
人 监理组： 责 承包人：
任
人 监理组： 责 承包人：
任
人 监理组： 责 承包人：
任
人 监理组： 责 承包人：
任
人 监理组：

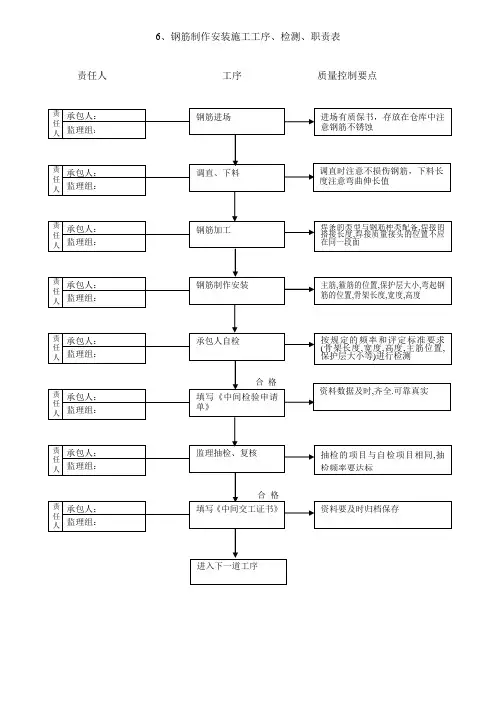

6、钢筋制作安装施工工序、检测、职责表
工序
质量控制要点
钢筋进场
进场有质保书，存放在仓库中注 意钢筋不锈蚀
调直、下料
调直时注意不损伤钢筋，下料长 度注意弯曲伸长值
钢筋加工
钢筋制作安装
承包人自检 接的 搭接长度,焊接质量接头的位置不应 在同一段面
主筋,箍筋的位置,保护层大小,弯起钢 筋的位置,骨架长度,宽度,高度
按规定的频率和评定标准要求 (骨架长度,宽度,高度,主筋位置, 保护层大小等)进行检测 资料数据及时,齐全.可靠真实

施工单位
自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。
工序质量等级评定为：
（签字，加盖公章）
年月日
监理单位
复核意见
经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。
工序质量等级评定为：
（签字，加盖公章）
年月日
水利水电工程
允许偏差5mm
2
局部平整度
外露表面
钢模：允许偏差3mm
木模：允许偏差5mm
隐蔽内面
允许偏差10mm
3
板面缝隙
外露表面
钢模：允许偏差1mm
木模：允许偏差2mm
隐蔽内面
允许偏差2mm
4
结构物水平断面内部尺寸
允许偏差±20mm
5
脱模剂涂刷
产品质量符合标准要求，涂刷均匀，无明显色差
6
模板外观
表面光洁、无污物
表2.1.3钢筋制作及安装工序施工质量验收评定表
单位工程名称
工序编号
分部工程名称
施工单位
单元工程名称、部位
施工日期
年月日~年月日
项次
检验项目
质量标准
检查（测）记录
合格数
合格率
主
控
项
目
1
钢筋的数量、规格尺寸、安装位置
符合质量标准和设计的要求
2
钢筋接头的力学性能
符合规范要求和国家及行业有关规定
3
钢筋接头和焊缝外观
允许偏差5%(在全孔深度范围内)
施工单位
自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。
