三轴压缩试验原理什么是三轴压缩试验？三轴压缩试验是一种广泛用于土力学和岩石力学领域的实验方法，用于研究材料在压力作用下的物理和力学特性。
这种试验可以模拟土壤、岩石等材料在地下深处承受地压的情况。
在三轴压缩试验中，样品在垂直荷载（轴向）和水平荷载（径向）的作用下进行。
三轴压缩试验的装置三轴压缩试验的主要装置包括试样室、应力应变控制器、荷载施加系统和数据采集系统。
试样室试样室是一个密封的容器，用于容纳试样。
它通常由钢制或钢铝复合材料制成，并配有绝缘材料以防止能量散失。
试样室内应具有足够的刚度和密封性，以确保试验结果的准确性。
应力应变控制器应力应变控制器用于控制试样受到的载荷。
它通常由液压系统组成，包括液压油源、传感器和控制器。
应力应变控制器通过施加压力来产生试样的轴向和径向应力，并通过测量压力和变形来控制试样的应变状态。
荷载施加系统荷载施加系统用于施加试样的轴向和径向荷载。
它通常由液压活塞和液压缸组成，液压活塞用于施加轴向荷载，而液压缸用于施加径向荷载。
荷载施加系统还包括各种传感器和仪器，用于测量施加的载荷大小。
数据采集系统数据采集系统用于记录试验过程中的各种数据。
它可以包括压力传感器、变形传感器、温度传感器等。
通过数据采集系统，可以实时监测试验过程中的应力、应变、位移和温度变化，从而获取准确的试验结果。
三轴压缩试验的原理三轴压缩试验是基于以下原理进行的：1.应力平衡原理：在试样受到轴向和径向荷载的同时，试样内部各点的应力应满足平衡条件。
轴向应力和径向应力之间存在一定的关系。
2.孔隙水压力原理：在试样内部存在孔隙水。
孔隙水的存在会影响试样的应力分布和强度特性。
通过控制孔隙水压力，可以模拟实际情况下试样的应力状态。
3.应力应变关系：应力应变关系描述了试样在不同应力作用下的变形特性。
通过测量应力和变形，可以得到试样的应力应变曲线，从而了解材料的力学性质。
三轴压缩试验流程三轴压缩试验通常包括以下步骤：1.准备试样：选择合适的材料制备试样。
三轴剪切试验的三种方法
三轴剪切试验是一种用于测试材料弹性、强度和塑性的试验方法,一般有三种不同的试验方法:
1. 自由落体试验:该试验方法是最简单的试验方法之一,通过在材料上施加重力来测试其弹性和强度。
自由落体试验通常在实验室中使用,可以通过测量落点的高度和位移来估算材料的弹性和强度。
2. 抛射试验:该试验方法是通过在材料上施加弹性波或冲击波
来测试其强度和弹性的试验方法。
这种试验方法通常用于测试材料的弹性和塑性,可以通过测量冲击能量、冲击时间和冲击频率等参数来估算材料的弹性和强度。
3. 压力试验:该试验方法是通过施加压力来测试材料的强度和
其他性能的试验方法。
压力试验通常包括三种不同的类型:拉伸试验、压缩试验和剪切试验。
拉伸试验是指向材料施加弹性力,以测量其长度的伸展。
压缩试验是指向材料施加压力,以测量其体积的压缩。
剪切试验是指向材料施加剪切力,以测量其破坏性质和强度。
这三种试验方法通常有各自的优缺点和适用范围,根据具体的应用场景选择最合适的方法即可。

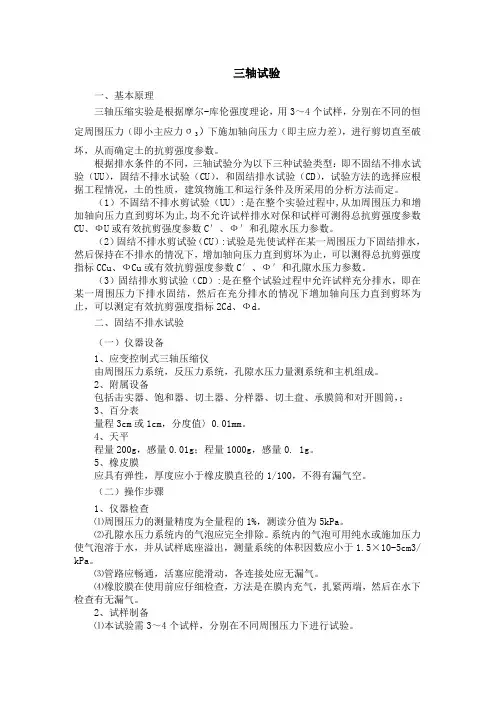

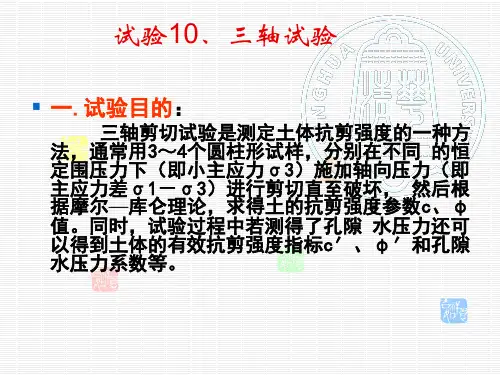

三轴试验一、基本原理三轴压缩实验是根据摩尔-库伦强度理论，用3～4个试样，分别在不同的恒定周围压力（即小主应力σ3）下施加轴向压力（即主应力差），进行剪切直至破坏，从而确定土的抗剪强度参数。
根据排水条件的不同，三轴试验分为以下三种试验类型：即不固结不排水试验（UU），固结不排水试验（CU），和固结排水试验（CD），试验方法的选择应根据工程情况，土的性质，建筑物施工和运行条件及所采用的分析方法而定。
（1）不固结不排水剪试验（UU）:是在整个实验过程中,从加周围压力和增加轴向压力直到剪坏为止,均不允许试样排水对保和试样可测得总抗剪强度参数CU、ФU或有效抗剪强度参数C′、Ф′和孔隙水压力参数。
（2）固结不排水剪试验（CU）:试验是先使试样在某一周围压力下固结排水，然后保持在不排水的情况下，增加轴向压力直到剪坏为止，可以测得总抗剪强度指标CCu、ФCu或有效抗剪强度参数C′、Ф′和孔隙水压力参数。
（3）固结排水剪试验（CD）:是在整个试验过程中允许试样充分排水，即在某一周围压力下排水固结，然后在充分排水的情况下增加轴向压力直到剪坏为止，可以测定有效抗剪强度指标2Cd、Фd。
二、固结不排水试验（一）仪器设备1、应变控制式三轴压缩仪由周围压力系统，反压力系统，孔隙水压力量测系统和主机组成。
2、附属设备包括击实器、饱和器、切土器、分样器、切土盘、承膜筒和对开圆筒，：3、百分表量程3cm或1cm，分度值〉0.01mm。
4、天平程量200g，感量0.01g；程量1000g，感量0. 1g。
5、橡皮膜应具有弹性，厚度应小于橡皮膜直径的1/100，不得有漏气空。
（二）操作步骤1、仪器检查⑴周围压力的测量精度为全量程的1%，测读分值为5kPa。
⑵孔隙水压力系统内的气泡应完全排除。
系统内的气泡可用纯水或施加压力使气泡溶于水，并从试样底座溢出，测量系统的体积因数应小于1.5×10-5cm3/ kPa。
⑶管路应畅通，活塞应能滑动，各连接处应无漏气。
