铁氧体磁环种类

高导锰锌铁氧体磁环【导言】高导锰锌铁氧体磁环是一种具有优异磁导率和低损耗的磁性材料，广泛应用于电力传输、电子设备和通信领域。

本文将从多个方面对高导锰锌铁氧体磁环进行深度探讨，涵盖其基本概念、制备技术、性能优势以及应用领域。

通过本文的阅读，读者将全面了解高导锰锌铁氧体磁环，并对其在各行业的应用有更为深刻的理解。

【正文】一、什么是高导锰锌铁氧体磁环高导锰锌铁氧体磁环是一种具有高导磁性能和低损耗的磁性材料。

它由含有Mn、Zn、Fe等元素的铁氧体粉体制备而成，经过特殊处理形成环形结构。

该材料具有良好的导磁性能和磁饱和感应强度，并且在高频范围内保持较低的磁滞损耗和铁损耗。

高导锰锌铁氧体磁环能够有效地传导磁场，因此在电力传输、电子设备和通信领域有着广泛的应用。

二、制备技术高导锰锌铁氧体磁环的制备技术主要包括磁流变、粉末冶金和烧结等方法。

其中，磁流变方法是一种常见的制备技术，通过将磁性材料的粉末悬浮在流变介质中，通过外加磁场控制流变行为，从而获得高密度和高导磁性能的磁环。

粉末冶金方法则是指将铁氧体粉末与有机粘结剂混合，然后压制成型，在高温下进行烧结，最终形成高导锰锌铁氧体磁环。

三、性能优势高导锰锌铁氧体磁环具有以下几个方面的性能优势：1. 高导磁性能：高导锰锌铁氧体磁环具有较高的导磁性能，能够传导磁场并保持较低的能量损耗。

2. 低损耗：高导锰锌铁氧体磁环在高频范围内具有较低的磁滞损耗和铁损耗，能够提供稳定的磁性能。

3. 良好的热稳定性：高导锰锌铁氧体磁环能够在高温下保持良好的性能稳定性，适用于高温环境中的应用。

4. 高饱和磁感应强度：高导锰锌铁氧体磁环具有较高的饱和磁感应强度，能够提供较大的磁场输出。

四、应用领域高导锰锌铁氧体磁环在多个领域有着广泛应用：1. 电力传输：高导锰锌铁氧体磁环用于电力变压器中，能够改善变压器的能效和稳定性，提高电网的传输效率。

2. 电子设备：高导锰锌铁氧体磁环用于电感器、滤波器、功率变换器等电子设备中，能够提供稳定的电磁性能和低损耗的功率传输。

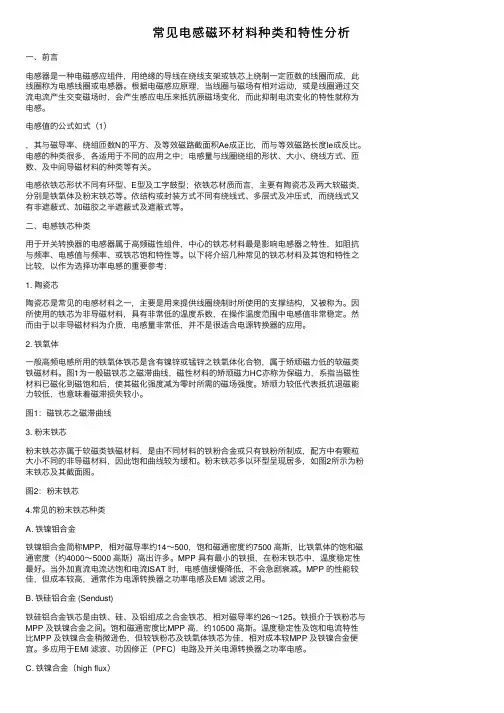

常见电感磁环材料种类和特性分析⼀、前⾔电感器是⼀种电磁感应组件，⽤绝缘的导线在绕线⽀架或铁芯上绕制⼀定匝数的线圈⽽成，此线圈称为电感线圈或电感器。

根据电磁感应原理，当线圈与磁场有相对运动，或是线圈通过交流电流产⽣交变磁场时，会产⽣感应电压来抵抗原磁场变化，⽽此抑制电流变化的特性就称为电感。

电感值的公式如式（1），其与磁导率、绕组匝数N的平⽅、及等效磁路截⾯积Ae成正⽐，⽽与等效磁路长度le成反⽐。

电感的种类很多，各适⽤于不同的应⽤之中；电感量与线圈绕组的形状、⼤⼩、绕线⽅式、匝数、及中间导磁材料的种类等有关。

电感依铁芯形状不同有环型、E型及⼯字⿎型；依铁芯材质⽽⾔，主要有陶瓷芯及两⼤软磁类，分别是铁氧体及粉末铁芯等。

依结构或封装⽅式不同有绕线式、多层式及冲压式，⽽绕线式⼜有⾮遮蔽式、加磁胶之半遮蔽式及遮蔽式等。

⼆、电感铁芯种类⽤于开关转换器的电感器属于⾼频磁性组件，中⼼的铁芯材料最是影响电感器之特性，如阻抗与频率、电感值与频率、或铁芯饱和特性等。

以下将介绍⼏种常见的铁芯材料及其饱和特性之⽐较，以作为选择功率电感的重要参考：1. 陶瓷芯陶瓷芯是常见的电感材料之⼀，主要是⽤来提供线圈绕制时所使⽤的⽀撑结构，⼜被称为。

因所使⽤的铁芯为⾮导磁材料，具有⾮常低的温度系数，在操作温度范围中电感值⾮常稳定。

然⽽由于以⾮导磁材料为介质，电感量⾮常低，并不是很适合电源转换器的应⽤。

2. 铁氧体⼀般⾼频电感所⽤的铁氧体铁芯是含有镍锌或锰锌之铁氧体化合物，属于矫顽磁⼒低的软磁类铁磁材料。

图1为⼀般磁铁芯之磁滞曲线，磁性材料的矫顽磁⼒HC亦称为保磁⼒，系指当磁性材料已磁化到磁饱和后，使其磁化强度减为零时所需的磁场强度。

矫顽⼒较低代表抵抗退磁能⼒较低，也意味着磁滞损失较⼩。

图1：磁铁芯之磁滞曲线3. 粉末铁芯粉末铁芯亦属于软磁类铁磁材料，是由不同材料的铁粉合⾦或只有铁粉所制成，配⽅中有颗粒⼤⼩不同的⾮导磁材料，因此饱和曲线较为缓和。

磁环材质的辨认一、软磁铁氧体磁芯：由镍锌、锰锌材料制成，应用于高频电感、变压器、滤波器等，是无线电中最常用的材料。

常见磁材可以依据其表面的涂封颜色或特征来快速识别铁粉心有三种分别涂漆颜色为：（黄/白），（蓝/黄）或（绿/蓝），（灰/黄）羰基铁涂漆颜色为：（全黄）或（蓝/白）高磁通涂漆颜色为：（全蓝）铁镍钼涂漆颜色为：（全灰），（清漆）铁硅铝涂漆颜色为：（全黑）镍锌铁氧体（NXO）不涂漆的表面粗糙，容易掉粉，颜色发灰锰锌铁氧体（MXO）不涂漆的表面较平滑，不易掉粉，颜色深非晶纳米晶合金多涂有全红，全蓝，全白等颜色，与上述涂封有明显区别。

二、铁氧体磁环磁导率的测算：1、测量磁环的外径D，内径d，环的高度H，单位mm。

2、用漆包线穿绕10~20圈，绕紧点，不要太松，测量其电感量L，单位为uH，电感量大点测算误差小，电感量小测算误差就会大，请根据实际需要确定穿绕的圈数N。

3、将以上数据代入下式计算出大约的磁导率u0u0=2500*L*(D+d)/((D-d)*H*N*N)例如：13X7X5的磁环，绕20圈，测得电感量23uH，代入上式计算u0=2500*23*(13+7)/((13-7)*5*20*20)=1150000/12000=95.8 测算结果与磁导率100的规格最接近，确定该磁环的u0是100，注意一般u0标称误差有+-10%。

对于没有参数的磁环可以首先根据外观特征初步判断是哪种材料，再测算磁导率，就可以确定该磁环的主要规格了。

三、怎样区分锰锌还是镍锌铁氧体锰锌铁氧体MXO和镍锌铁氧体NXO是目前生产的软磁铁氧体中品种最多、应用最广泛的两大系列磁芯元件。

我们知道，用于电视机中作行输出变压器的U形磁芯、偏转磁芯、还有作变压器的E形磁芯，一般都是锰锌铁氧体材料制成的。

用于收音机中的磁性天线，有锰锌也有镍锌，但可从棒端不同颜色来区别。

例如，有的工厂在锰锌中波磁棒的棒端喷有黑漆，在镍锌短波磁棒的棒端喷有大红色漆。

镍锌铁氧体磁环al值-概述说明以及解释1.引言1.1 概述镍锌铁氧体磁环是一种重要的磁性材料，具有广泛的应用前景。

它由镍、锌和铁元素组成，具有优异的磁性能和磁化特性。

随着科学技术的不断发展和应用领域的不断拓宽，对镍锌铁氧体磁环的研究和应用也越来越深入。

在本文中，将从不同的角度来探讨镍锌铁氧体磁环的相关内容。

首先，我们将对镍锌铁氧体磁环进行定义，介绍其组成元素以及其物理和化学性质。

其次，我们将详细讨论镍锌铁氧体磁环的特性，包括其磁化曲线、磁导率、饱和磁化强度等关键参数。

然后，我们将介绍镍锌铁氧体磁环的制备方法，包括化学合成、热处理以及后续的加工工艺。

最后，我们将重点关注镍锌铁氧体磁环的应用领域，包括电子电器、通信设备、电动汽车等领域。

通过对镍锌铁氧体磁环的全面探讨，我们旨在深入了解该材料的性质和特点，进一步挖掘其在各个领域的潜在应用价值。

同时，我们也将展望镍锌铁氧体磁环的发展前景，并提出一些对其未来研究和应用的展望。

总之，本文将为读者提供关于镍锌铁氧体磁环的全面介绍和研究进展，希望能够对相关领域的科研人员和工程技术人员有所帮助，并为进一步推动该材料的研究和应用做出贡献。

文章结构是指文章整体的组织方式和逻辑框架，它将有助于读者对文章的整体布局和内容进行理解。

本文的结构如下：1. 引言1.1 概述1.2 文章结构1.3 目的1.4 总结2. 正文2.1 镍锌铁氧体磁环的定义2.2 镍锌铁氧体磁环的特性2.3 镍锌铁氧体磁环的制备方法2.4 镍锌铁氧体磁环的应用领域3. 结论3.1 镍锌铁氧体磁环的优势3.2 镍锌铁氧体磁环的发展前景3.3 对镍锌铁氧体磁环的展望3.4 结论总结在引言部分之后，正文部分将展开对镍锌铁氧体磁环的定义、特性、制备方法以及应用领域的详细介绍。

结论部分将综合分析镍锌铁氧体磁环的优势，讨论其未来的发展前景，并对该磁环的展望进行展示。

最后，通过总结，对全文进行概括和回顾。

这样的结构安排能够使读者更好地理解文章的主要内容和论证逻辑，帮助读者更加直观地获取文章的核心信息。

一体电感磁芯材料分类
一体电感磁芯材料通常可以分为以下几类：
1. 铁氧体磁芯：铁氧体磁芯是最常见的一种材料，具有较高的磁导率和饱和磁感应强度，适用于高频和低频应用。

常见的铁氧体材料包括锰锌铁氧体和镍锌铁氧体。

2. 粉末铁芯：粉末铁芯是由铁粉和绝缘粉末混合压制而成，具有低磁导率和低损耗特性，适用于高频应用。

粉末铁芯有多种类型，如纳米晶铁基和软磁粉末铁等。

3. 铁氧体纳米晶复合磁芯：铁氧体纳米晶复合磁芯是一种新型材料，结合了铁氧体和纳米晶材料的优点，具有较高的磁导率和低损耗特性，适用于高频应用。

4. 铁氧体-石英复合磁芯：铁氧体-石英复合磁芯是将铁氧体颗粒嵌入石英基质中，形成的复合材料，具有较高的磁导率和热稳定性，适用于高温应用。

5. 铁氧体-陶瓷复合磁芯：铁氧体-陶瓷复合磁芯是将铁氧体颗粒与陶瓷基质结合而成，具有较高的磁导率和机械强度，适用于高温和高电压应用。

以上是一些常见的一体电感磁芯材料分类，每种材料都有不同的特点和适用范围，选择合适的磁芯材料需要根据具体应用需求来决定。

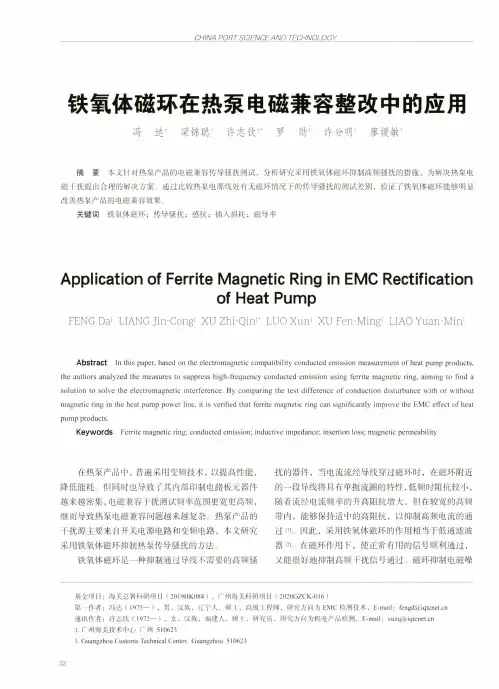

CHINA PORT SCIENCE AND TECHNOLOGY铁氧体磁环在热泵电磁兼容整改中的应用冯达*1梁锦聪1许志钦”罗勋1许分明1廖媛敏1摘要本文针对热泵产品的电磁兼容传导骚扰测试，分析研究采用铁氧体磁环抑制高频骚扰的措施，为解决热泵电 磁十扰提出合理的解决方案i通过比较热泵电源线处有无磁环情况下的传导骚扰的测试差别，验证了铁氧体磁环能够明显 改善热泵产品的电磁兼容效果。

关键词铁氧体磁环；传导骚扰；感抗；插人损耗；磁导率Application of Ferrite Magnetic Ring in EMC Rectificationof Heat PumpFENG Da1LIANG Jin-Cong' XU Zhi-Qin1*LUO Xun1XU Fen-Ming1LIAO Yuan-Min1Abstract III th i s p a p e r,b a s e d o n t h e e l e c t r o m a g n e t i c c o m p a t i b i l i t y c o n d u c t e d e m i s s i o n m e a s u r e m e n t o f h e a t p u m p p r o d u c t s, t h e a u t h o r s a n a l y z e d t h e m e a s u r e s t o s u p p r e s s h i g h-f r e q u e n c y c o n d u c t e d e m i s s i o n u s i n g f e r r i t e m a g n e t i c r i n g,a i m i n g t o f i n d as o l u t i o n t o s o l v e t h e e l e c t r o m a g n e t i c i n t e r f e r e n c e.B y c o m p a r i n g t h e t e s t d i f f e r e n c e o f c o n d u c t i o n d i s t u r b a n c e w i t h o r w i t h o u tm a g n e t i c r i n g i n t h e h e a t p u m p p o w e r line, it is v e r i f i e d t h a t ferrite m a g n e t i c r i n g c a n s i g n i f i c a n t l y i m p r o v e t h e E M C e f f e c t o f h e a tp u m p p r o d u c t s.Keywords F e r r i t e m a g n e t i c r i n g; c o n d u c t e d e m i s s i o n;i n d u c t i v e i m p e d a n c e; i n s e r t i o n l o ss; m a g n e t i c p e r m e a b i l i t y在热泵产品中，普遍采用变频技术，以提高性能，降低能耗。
