做个电源，LT1083芯⽚，0~30V可调线形电源这次制作，⽤到的元件，除了数字电压表头和数字电流表头是买的，其他都是⽤的拆机元件外壳⽤了⼀个报废的电脑电源外壳，变压器也是旧的，不过功率够⼤主要调压芯⽚⽤了1083三端调压，最⼤输出到7.5A，不过平常⽤不到那么⼤的电流⽬前，还在制作外壳，机壳内部布局阶段这个⼤家伙，就是这次⽤的变压器了输出电压1083加上散热⽚的样⼦，其他部分元件还没有进⾏焊接整流桥这个三段开关，⽤来选择变压器输出电压先⽐划⼀下这个⼤家伙，放在机壳内部的样⼦制作过程也是没有什么详细计划，因为机壳就那么⼩，需要把不少东西塞进去，只能是慢慢摸索，交流电电源输⼊部分处理⼀下，加了⼀个保险管卡⼦把电源风扇安装在外部，保护⽹也在外边装进去变压器，已经占去⼀多半的空间了，其他元件，就是要好好找⽣存空间了原来板⼦上有个电线插头，可以利⽤⼀下处理以后的效果找的⼩散热⽚，给整流桥和7807稳压器散热，7V电压⽤来驱动风扇，和给两个数字表头供电安装的⼤致效果，开始把7V电压完全独⽴了，独⽴的整流桥，独⽴的7807稳压芯⽚，结果发现，7V电压和主电压的负极之间还有电压差，如果两个负极直接相连，还有微弱电流，最后还是放弃7V独⽴整流了，直接冲主变压器取电给1083主调压芯⽚，增加⼀下散热⽚这⾥⽤的⽀撑柱⼦，是电脑主板上拆的电压调节开关的位置找个⽩塑料遮挡⼀下，稍微美观了⼀些找了个⼩电位器，作为电压微调就地取材，找了⼀个固定的位置内部空间狭⼩，安排散热⽚，电路板，要费不少时间最后感觉这个位置，挺合适的散热⽚通过铁柱⼦和外壳固定另外还找了⼀个开关，安装在前⾯板上，后⾯还有⼀个开关，不过不够⽅便最后的效果内部接线测试过程中，发现7V供电的新⽚，⽐较热，原因是当使⽤⾼电压档位的时候，很⼤的电压加在稳压芯⽚7807上⾯，造成功耗过⼤，考虑给7807芯⽚多增加⼀点散热⽚，由于空间限制，在电脑主板上找了⼀个北桥散热⽚，厚度刚好，就是有点宽了，要裁下⼀块要增加的散热⽚稳压芯⽚，移动到旁边，给散热⽚腾格地⽅裁开了打孔，进⾏安装试验正式安装前，加上导热胶安装以后的效果厚度刚好不影响外壳最后进⾏电压调整，调节可变电阻，让电压变化范围正好落在30V以内，因为我这个4位的电压表，最⾼显⽰30.00V,超过以后显⽰1,变压器的输出能⼒35V，实际上很少⽤到30V以上的电压最⾼电压30V最低电压0.13V, 应该是0.00V就完美了，可能是我的元件问题，稍有差别精确调出来12.00V，纹丝不动⾃制电源和买来的合⼀个影LT1083稳压电源制作好了。
可编程数控升降压直流可调稳压电源1.特点：1.1液晶可显示输入/输出电压，输出电流/输出功率/输出容量/输出时间；1.2.数控调节，精准快捷，可升压可降压，输出电压0.5-30V任意调节，限制电流0-4A任意调节；1.3.输入端防反接保护，反接不会烧毁；1.4.输出端防倒灌，给电池充电时不用另外加防倒灌二极管；1.5.可设置模块默认开启/关闭；1.6.拥有多种软件保护机制，并且保护阈值可调。
模块工作参数超过保护阈值后，自动关闭输出。
1.6.输出纹波小，有π型滤波；1.8.加厚散热片。
2.产品参数输入电压：5.0-30V输出电压：0.5-30V输出电流：能长期稳定工作在3A ，加强散热下可达到4A 输出功率：自然散热35W，加强散热50W电压显示分辨率：0.01V电流显示分辨率：0.001A转换效率：88%左右软启动：有（很大功率带负载模块启动时有可能失效）保护机制：输入防反接；输出防倒灌；输入欠压保护（4.8-30V 可调，默认4.8V）输出过压保护（0.5-31V 可调，默认31V）输出过流保护（0 -4.1A 可调，默认4.1A）输出过功率保护（0 -50W 可调，默认50W）过温保护（80-110℃可调，默认110℃）超时保护（0 -100h 可调，默认关闭）超容量保护（0 -60Ah 可调，默认关闭）工作频率：180KHZ尺寸：长*宽*高 79mm*43mm*26mm重量：92g（含包装）注意：产品触发保护机制后，输出自动关断，液晶屏显示保护代码，按任意键退出保护界面。
4、界面说明5.使用方法：5.1. 切换显示参数——在正常界面下，短按SW，切换显示屏下行的显示，显示内容在电流A 功率W 容量Ah 时间h之间切换。
长按SW 按键，切换显示屏上行的显示，显示内容在输入电压IN 输出电压OUT 之间切换。
5.2. 设置输出电压值——在正常界面下短按U/I按键，进入设置电压恒流界面。
可以看见设置输出电压值的某一位数在闪烁，左右转动旋转编码器，可调大调小。

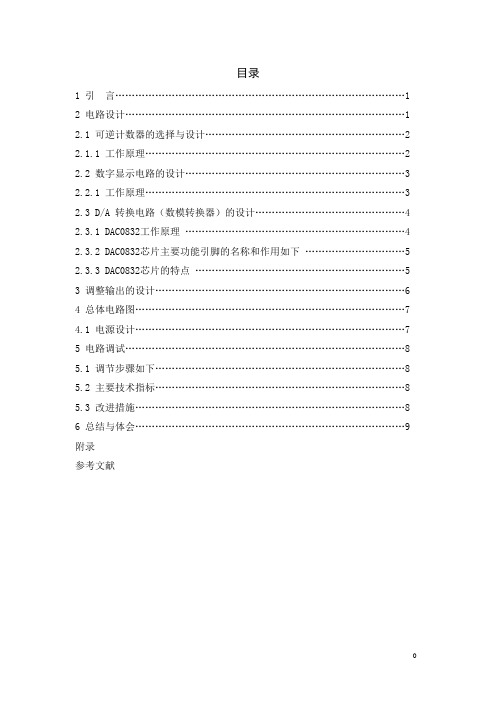

目录1 引言 (1)2 电路设计 (1)2.1 可逆计数器的选择与设计 (2)2.1.1 工作原理 (2)2.2 数字显示电路的设计 (3)2.2.1 工作原理 (3)2.3 D/A 转换电路（数模转换器）的设计 (4)2.3.1 DAC0832工作原理 (4)2.3.2 DAC0832芯片主要功能引脚的名称和作用如下 (5)2.3.3 DAC0832芯片的特点 (5)3 调整输出的设计 (6)4 总体电路图 (7)4.1 电源设计 (7)5 电路调试 (8)5.1 调节步骤如下 (8)5.2 主要技术指标 (8)5.3 改进措施 (8)6 总结与体会 (9)附录参考文献1 引言随着人们生活水平的不断提高,数字化控制无疑是人们追求的目标之一,它所给人带来的方便也是不可否定的,其中数控制基准电源就是一个很好的典型例子,但人们对它的要求也越来越高,要为现代人工作、科研，生活、提供更好的，更方便的设施就需要从数字电子技术入手，一切向数字化，智能化方向发展.本文所介绍的数控基准电源与传统的电源相比，具有操作方便，电压稳定度高的特点，其输出电压大小采用数字显示，此设计，没有用到单片机，只用到了数字技术中的可逆计数器，D/A 转换器，译码显示等电路，具有控制精度高，制作比较容易等优点。
2 电路设计此数控直流基准电源共有六部分，输出电压的调节是通过+，-两键操作，步进电压精确到0.1V 控制可逆计数器分别作加，减计数，可逆计数器的二进制数字输出分两路运行：一路用于驱动数字显示电路，精确显示当前输出电压值；另一路进入数模转换电路（D/A 转换电路），数模转换电路将数字量按比例，转换成模拟电压，然后经过射极跟随器控制,调整输出级，输出稳定直流电压。
为了实现上述几部分的正常工作，需要另制±15V，和+5V 的直流稳压电源。
下所讲的数控电源主要就是对此组电压进行控制，使输出0~9.9V 的稳定的可调直流电压。
ATS-1000V 系列高精度基准电压源
•输出电压0~13V •额定输出电流50mA •高精度、高稳定性电压输出•连续可调，精度高达6½位•电压输出分辨率10μV •电压增益数控可调
简介
Introduction
ATS-1000V 是一款高精度、高稳定性电压输出的基准电压源。
最大输出13V 电压，额定输出电流50mA 。
电压分辨率可达10μV ，输出精度高，噪声低。
操作面板液晶显示，简洁易懂，易于操作。
输出
Output
ATS -1000V 高精度基准电压源输出数控可调，客户可根据测试的电压需求进行调节。
液晶显示
Liquid-crystal Display
ATS-1000V 系列采用液晶屏显示，设备状态及参数动态显示，操作界面一目了然，简洁易懂。
应用领域
Application Fields
电压基准芯片检测传感器检测
校验仪器仪表的精度高精度的标准信号电子测试与设计电路性能验证
型号ATS-1100V ATS-1200V 输出电压DC
0~13.0000V
0~13.00000V
位数5½6½分辨率100μV 10μV 额定输出电流50mA
50mA
稳定度24h ，±1℃20+2004+30
±（ppm output+μV ）
负载调整率≤10ppm /mA ≤1ppm /mA
0mA ＜I out ＜50mA。

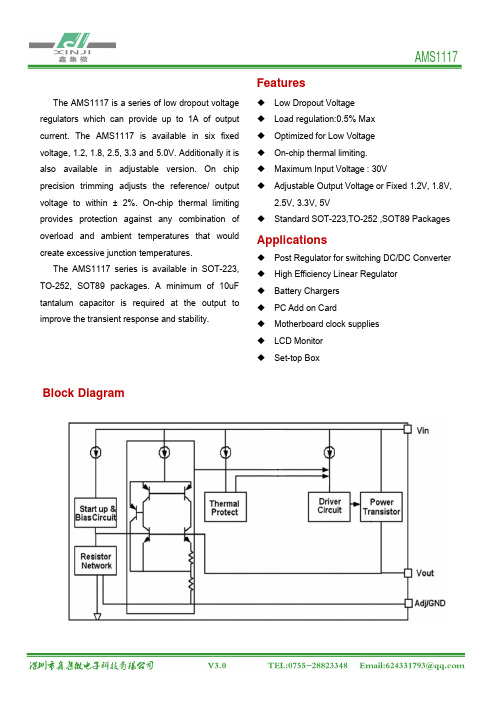

The AMS1117 is a series of low dropout voltage regulators which can provide up to 1A of output current. The AMS1117 is available in six fixed voltage, 1.2, 1.8, 2.5, 3.3 and 5.0V. Additionally it is also available in adjustable version. On chip precision trimming adjusts the reference/ output voltage to within ± 2%. On-chip thermal limiting provides protection against any combination of overload and ambient temperatures that would create excessive junction temperatures.The AMS1117 series is available in SOT-223, TO-252, SOT89 packages. A minimum of 10uF tantalum capacitor is required at the output to improve the transient response and stability.Features◆ Low Dropout Voltage ◆ Load regulation:0.5% Max ◆ Optimized for Low Voltage ◆ On-chip thermal limiting. ◆ Maximum Input Voltage : 30V◆ Adjustable Output Voltage or Fixed 1.2V, 1.8V,2.5V,3.3V, 5V◆ Standard SOT-223,TO-252 ,SOT89 PackagesApplications◆ Post Regulator for switching DC/DC Converter ◆ High Efficiency Linear Regulator ◆ Battery Chargers ◆ PC Add on Card◆ Motherboard clock supplies ◆ LCD Monitor◆ Set-top BoxBlock DiagramPin DescriptionAbsolute Maximum RatingsUnits Symbol Description MaxVoltage 30 V VIN InputI OUT DC Output Current PD/(V IN-V OUT) mATJ Operating Junction T emperature Range -40 to 125 ℃θ JA Thermal Resistance (SOT-223) 135 ℃/Wθ JA Thermal Resistance (TO-252) 100 ℃/Wθ JA Thermal Resistance (SOT89) 200 ℃/W(SOT-223) 750 mWDissipationPD MaximumPowerPD Maximum Power Dissipation (TO-252) 1000mWPD Maximum Power Dissipation (SOT89) 500 mWElectrical Characteristics (Vin =<7V, Tj= 25℃ unless otherwise Specified. The ~ denotes specificationswhich apply over the specified operating temperature range.)Parameter Conditions Min. Typ. Max.Units ReferencevoltageVIN=Vout+2V,10mA ≤IOUT ≤1AAMS1117-ADJ 1.225(-2%)1.250 1.275(+2%) VOutput voltage10mA ≤IOUT ≤1A, VIN=Vout+2VAMS1117-1.2AMS1117-1.8 AMS1117-2.5 AMS1117-3.3 AMS1117-5.01.176 1.7642.4503.2344.90 1.20 1.80 2.50 3.305.01.224 1.8362.5503.366 5.10V Line regulation1,2(V OUT + 1.5V)≤V IN ≤12V,I OUT = 10mALoad regulation1,2 (V IN -V OUT ) = 2V , 10mA ≤ I OUT ≤1A0.20 0.50 % Dropout voltage DV REF = 1%,I OUT =1A 1.30 1.40 V Current limit(VIN-VOUT)=2V 1.2AAdjust pin current AMS1117-ADJ1.5V ≤ (V IN -V OUT )≤7V, 10mA ≤I OUT ≤1A50 120uAMinimum loadcurrent 1.5V ≤(V IN -V OUT )≤12V 3 10 mA Quiescent current V IN = V OUT +1.25V310 mA Ripple rejection f = 120Hz, COUT= 22uF T antalum,(VIN-VOUT) = 3V, IOUT=1A60 70dB Thermal regulation TA= 25℃, 30ms pulse0.008 0.04%/WTemperature stability 0.5 %Long-term stability TA= 125℃, 1000hrs. 0.3 1.0 % RMS output noise (%of VOUT) TA= 25℃, 10Hz ≤ f ≤10kHz0.003 % Thermal resistance, junction to case SOT-223 15 ℃ /W TO-25210℃ /W SOT89 20 ℃ /W Thermal shutdownJunction temperature150℃Thermal shutdown hysteresis10 ℃1. See thermal regulation specifications for changes in output voltage due to heating effects. Load and line regulation are measured at a constant junction temperature by low duty cycle pulse testing.2. Line and load regulation are guaranteed up to the maximum power dissipation (1.2W). Power dissipation is determined by input/output differential and the output current. Guaranteed maximum output power will not be available over the full input/ output voltage range.Typical Performance Characteristics (TA=25℃, unless otherwise noted.)Line regulation Dropout VoltageAMS1117-ADJ Vout Vs. Vin AMS1117 Dropout VoltageLoad regulation Thermal performance with OTPAMS1117-ADJ Vout Vs. Iout AMS1117 Thermal performance with OTPAMS1117Application InformationOutput voltage adjustmentThe AMS1117 regulates the output by comparing the output voltage to an internally generated reference voltage. On the adjustable version as shown in Fig.1, the VREF is available externally as 1.25V between VOUT and ADJ. The voltage ratio formed by R1 and R2 should be set to conduct 10mA (minimum output load).The output voltage is given by the following equation:VOUT = VREF (1 + R2/R1) + IADJ X R2On fixed versions of AMS1117, the voltage divider is provided internally.Figure 1. Basic Adjustable RegulatorInput Bypass CapacitorAn input capacitor is recommended. A 10μF tantalum on the input is a suitable input bypassing for almost all applications.Adjust Terminal Bypass CapacitorThe adjust terminal can be bypassed to ground with a bypass capacitor (CADJ) to improve ripple rejection. This bypass capacitor prevents ripple from being amplified as the output voltage is increased. At any ripple frequency, the impedance of the CADJ should be less than R1 to prevent the ripple from being amplified:(2π* f RIPPLE * C ADJ) < R1The R1 is the resistor between the output and the adjust pin. Its value is normally in the range of 100-200Ω. For eOutput CapacitorAMS1117 requires a capacitor from VOUT to GND to provide compensation feedback to the internal gain stage. This is to ensure stability at the output terminal. Typically, a 10μF tantalum or 50μF aluminum electrolytic is sufficient.Note: It is important that the ESR for this capacitor does not exceed 0.5 Ω.The output capacitor does not have a theoretical upper limit and increasing its value will increase stability. COUT = 100μF or more is typical for high current regulator design. xample, with R1 = 124Ω and fRIPPLE = 120Hz, the CADJ should be > 11μF.Load RegulationWhen the adjustable regulator is used (Fig.2), the best load regulation is accomplished when the top of the resistor divider (R1) is connected directly to the output pin of the AMS1117. When so connected, RP is not multiplied by the divider ratio. For Fixed output version, the top of R1 is internally connected to the output and ground pins can be connected to low side of the load.Figure 2. Best Load Regulation Using Adjustable Output RegulatorThermal ProtectionAMS1117 has thermal protection which limits junction temperature to 150℃. However, devicefunctionality is only guaranteed to a maximum junction temperature of +125℃. The power dissipation and junction temperature for AMS1117 in DPAK package are given byP D = (V IN – V OUT) * I outT JUNCTION = T AMBIENT + (P D * θ JA)Note: TJUNCTION must not exceed 125℃Thermal ConsiderationThe AMS1117 series contain thermal limiting circuitry designed to protect itself from over-temperature conditions. Even for normal load conditions, maximum junction temperature ratings must not be exceeded. As mention in thermal protection section, we need to consider all sources of thermal resistance between junction and ambient. It includes junction-to case, case-to-heat-sink interface, and heat sink thermal resistance itself.Junction-to-case thermal resistance is specified from the IC junction to the bottom of the case directly below the die. Proper mounting is required to ensure the best possible thermal flow from this area of the package to the heat sink. The case of all devices in this series is electrically connected to the output. Therefore, if the case of the device must be electrically isolated, a thermally conductive spacer is recommePACKAGE DESCRIPTIONSOT-223 PACKAGE OUTLINE DIMENSIONSSymbol Dimensions ln Millimeters Dimensions ln lnchesMin MaxMinMaxA 1.520 1.800 0.0600.071 A 10.0200.130 0.0010.005 A2 1.5001.700 0.0590.067b 0.6600.840 0.0260.033c 0.2300.350 0.0090.014D 6.450 6.850 0.2540.270D 1 2.900 3.000 0.114 0.122E 3.450 3.850 0.1360.152E 1 6.8307.070 0.2690.278e2.300（BSC ）0.091(BSC)e 1 4.5004.700 0.1770.185 L 0.900 1.150 0.0350.045TO-252-2L PACKAGE OUTLINE DIMENSIONSSymbol Dimensions ln Millimeters Dimensions ln lnchesMinMax Min MaxA 2.200 2.400 0.0870.094 A1 0.0000.127 0.0000.005 B 1.200 1.650 0.0470.065 b 0.500 0.810 0.0200.032b1 0.7000.900 0.0280.035c 0.460 0.580 0.0180.023 c1 0.430 0.580 0.0140.023D 6.350 6.700 0.2500.264 D1 5.2005.400 0.2050.213E 5.400 6.200 0.2130.244e2.300TYP0.0901TYPe1 4.500 4.700 0.1770.185 L1 9.500 9.900 0.3740.390 L2 0.950 1.600 0.0370.063 L3 0.700 1.100 0.0280.043L4 2.5502.900 0.1000.114V 3.80REF 0.150REFSOT89 PACKAGE OUTLINE DIMENSIONSDimensions ln Millimeters1.500TYP 0.060TYP3.000TYP 0.118TYPL 0.820。
0-30V任意值可调电源供应器制作概述这是一种高质量的连续可变输出稳定在0和30VDC之间的任意值可调的电源。
该电路还采用了电子输出电流限制器，可以有效地控制输出电流从几毫安(2毫安)三安培，该电路可提供的最大输出。
这一特点使得在这个电源中不可缺少的，因为它是可能限制电流典型最大，可能需要根据测试电路，电源，然后没有任何担心，它可能会损坏，如果出现错误。
还有一个限流操作，使你可以看到你的电路是超过或不预设限制一目了然的视觉指示。
技术规格-特点技术规格输入电压：................24VAC输入电流：................3一个(最大)输出电压：.............0-30 V可调输出电流：.............2一个可调输出电压纹波：MA-3......最大0.01%特点-减少了尺寸，施工方便，操作简单-容易调节的输出电压-输出电流限制与视觉指示-防止过??负荷和故障提供的设备的完整保护。
它是如何工作首先，有降压电源变压器次级线圈与额定24V/3A，这是整个电路的输入点连接在引脚1和2。
(耗材输出的质量，将变压器的质量成正比)。
变压器次级绕组的交流电压整流桥由四个二极管D1?D4组成。
采取跨桥的输出直流电压平滑储能电容C1和电阻R1组成的过滤器。
该电路采用了一些独特的功能，这使得它完全不同于其他同类的电源不同。
而不是使用一个变量反馈的安排，以控制输出电压，我们的电路使用一个常数增益放大器提供参考电压，其稳定运行的必要。
U1输出的参考电压产生。
该电路工作过程如下：二极管D8是一个5.6V齐纳，在这里经营的零温度系数电流。
在U1输出电压逐渐增加，直到二极管D8是开启。
当这种情况发生电路的稳定和齐纳参考电压(5.6 V时)通过电阻R5出现。
通过运算放大器的非反相输入的电流流动是微不足道的，因此，通过R5和R6的电流流过，两个电阻具有相同的值跨越他们两个系列的电压将完全两倍每一个两端的电压。

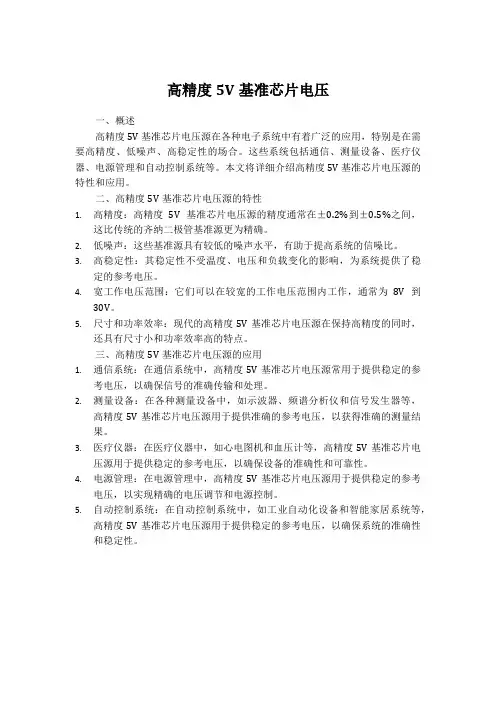

高精度5V基准芯片电压一、概述高精度5V基准芯片电压源在各种电子系统中有着广泛的应用，特别是在需要高精度、低噪声、高稳定性的场合。
这些系统包括通信、测量设备、医疗仪器、电源管理和自动控制系统等。
本文将详细介绍高精度5V基准芯片电压源的特性和应用。
二、高精度5V基准芯片电压源的特性1.高精度：高精度5V基准芯片电压源的精度通常在±0.2%到±0.5%之间，这比传统的齐纳二极管基准源更为精确。
2.低噪声：这些基准源具有较低的噪声水平，有助于提高系统的信噪比。
3.高稳定性：其稳定性不受温度、电压和负载变化的影响，为系统提供了稳定的参考电压。
4.宽工作电压范围：它们可以在较宽的工作电压范围内工作，通常为8V到30V。
5.尺寸和功率效率：现代的高精度5V基准芯片电压源在保持高精度的同时，还具有尺寸小和功率效率高的特点。
三、高精度5V基准芯片电压源的应用1.通信系统：在通信系统中，高精度5V基准芯片电压源常用于提供稳定的参考电压，以确保信号的准确传输和处理。
2.测量设备：在各种测量设备中，如示波器、频谱分析仪和信号发生器等，高精度5V基准芯片电压源用于提供准确的参考电压，以获得准确的测量结果。
3.医疗仪器：在医疗仪器中，如心电图机和血压计等，高精度5V基准芯片电压源用于提供稳定的参考电压，以确保设备的准确性和可靠性。
4.电源管理：在电源管理中，高精度5V基准芯片电压源用于提供稳定的参考电压，以实现精确的电压调节和电源控制。
5.自动控制系统：在自动控制系统中，如工业自动化设备和智能家居系统等，高精度5V基准芯片电压源用于提供稳定的参考电压，以确保系统的准确性和稳定性。

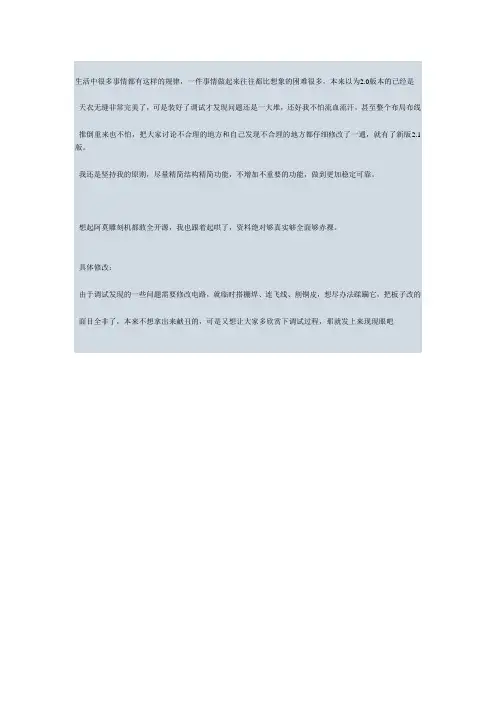

生活中很多事情都有这样的规律，一件事情做起来往往都比想象的困难很多，本来以为2.0版本的已经是天衣无缝非常完美了，可是装好了调试才发现问题还是一大堆，还好我不怕流血流汗，甚至整个布局布线推倒重来也不怕，把大家讨论不合理的地方和自己发现不合理的地方都仔细修改了一通，就有了新版2.1版。
我还是坚持我的原则，尽量精简结构精简功能，不增加不重要的功能，做到更加稳定可靠。
想起阿莫雕刻机都敢全开源，我也跟着起哄了，资料绝对够真实够全面够赤裸。
具体修改：由于调试发现的一些问题需要修改电路，就临时搭棚焊、连飞线、割铜皮，想尽办法蹂躏它，把板子改的面目全非了，本来不想拿出来献丑的，可是又想让大家多欣赏下调试过程，那就发上来现现眼吧(原文件名:面目全非的板子.jpg)引用图片改进后的2.1版本的PCB(原文件名:PCB1.jpg)引用图片(原文件名:PCB2.jpg)引用图片1.当时由于没有在意达林顿管的反应速度问题，在输出短路又瞬间恢复时存在很大的过冲，后来我把回路中有几个CBB电容得容量也都尽量改小了，TL084的速度是足够的，最后发现功率管是罪魁祸首，将功率管改成大功率MOS管IRFP250，MOS管还真是挺爽的，内阻低，只有几十毫欧，驱动电流小，几乎为0，速度也够快，MOS管与运放组成射极跟随器，这样驱动效果很好，速度快，不易震荡。
考虑到很好的驱动MOS管，也参考了著名的安捷伦电源，最后决定把MOS管的源极做模拟地，电流采样电阻接到+输出，还修改了电压放大级和电流放大级，由于MOS管G极存在几千pF的输入电容，为了加快MOS管的关断速度还在运放输出端加了三极管电流放大驱动级，使控制MOS管的关断速度加快到了只有几个微秒了。
(原文件名:mos管驱动.JPG)引用图片2.数码管部分也非常不令人满意，亮度严重不足，测试发现4HC138端口拉低时竟然还有近1V的压降，应该是电流也太大了，发光二极管2V的压降加上138的1V压降，另外595也有点压降，这样在3.3V供电下即使不加限流电阻竟然也不怎么亮，(数码管都没搞定真是有些丢人了，希望网友朋友不要跟别人说）所以这次改板子就把它大改了一通，首先是用三极管8050代替138来增大驱动能力减小压降，假如每段电流15mA，16段共240mA，8050驱动肯定没问题的，实际应用中电流每段8mA左右。
数控直流稳压电源设计绪论电源技术专门是数控电源技术是一门实践性专门强的工程技术，服务于各行各业。
电力电子技术是电能的最正确应用技术之一。
当今电源技术融合了电气、电子、系统集成、操纵理论、材料等诸多学科领域。
随着运算机和通讯技术进展而来的现代信息技术革命，给电力电子技术提供了宽敞的进展前景，同时也给电源提出了更高的要求。
随着数控电源在电子装置中的普遍使用，一般电源在工作时产生的误差，会阻碍整个系统的精确度。
电源在使用时会造成专门多不良后果，世界各国纷纷对电源产品提出了不同要求并制定了一系列的产品精度标准。
只有满足产品标准，才能够进入市场。
随着经济全球化的进展，满足国际标准的产品才能获得进出的通行证。
数控电源是从80年代才真正的进展起来的，期间系统的电力电子理论开始建立。
这些理论为其后来的进展提供了一个良好的基础。
在以后的一段时刻里，数控电源技术有了长足的进展。
但其产品存在数控程度达不到要求、辨论率不高、功率密度比较低、可靠性较差的缺点。
因此数控电源要紧的进展方向，是针对上述缺点不断加以改善。
单片机技术及电压转换模块的显现为精确数控电源的进展提供了有利的条件。
新的变换技术和操纵理论的不断进展，各种类型专用集成电路、数字信号处理器件的研制应用，到90年代，己显现了数控精度达到0.05V的数控电源，功率密度达到每立方英寸50W的数控电源。
从组成上，数控电源可分成器件、主电路与操纵等三部分。
目前在电力电子器件方面，几乎都为旋纽开关调剂电压，调剂精度不高，而且经常跳变，使用苦恼数字化智能电源模块是针对传统智能电源模块的不足提出的，数字化能够减少生产过程中的不确定因素和人为参与的环节数，有效地解决电源模块中诸如可靠性、智能化和产品一致性等工程问题，极大地提高生产效率和产品的可爱护性。
电源采纳数字操纵，具有以下明显优点:1)易于采纳先进的操纵方法和智能操纵策略，使电源模块的智能化程度更高，性能更完美。
2)操纵灵活，系统升级方便，甚至能够在线修改操纵算法，而不必改动硬件线路。
附录4 GPS-2303C 型直流稳压电源使用说明一、概述GPS-3303C 直流稳压电源具有3组独立直流电源输出，3位数字显示器，可同时显示两组电压及电流，具有过载及反向极性保护，可选择连续/动态负载，输出 具有Enable/Disable 控制，具有自动串联及自动并联同步操作，定电压及定电流操作，并具有低涟波及杂讯的特点。
其主要工作特性如表F4-1所示。
表F4-1 GPS-3303C 直流稳压电源主要工作特性CH1 CH2 CH3 输出电压0 ~ 30V 5V 固定 输出电流0 ~ 3A 3A 固定 串联同步输出电压0 ~ 60V 并联同步输出电压0 ~ 6A ----二、面板说明 面板说明参见图F4-1和表F4-2。
图F4-1 GPS-3303C 型直流稳压电源面板图三、使用方法z 做独立电压源使用1．打开电源开关【1】；2．保持【19】【20】两个按键都未按下；3．选择输出通道，如CH1。
4．将CH1输出电流调节旋钮【7】顺时针旋到底，CH1输出电压调节旋钮【6】旋至零。
5．调节旋钮【6】，输出电压值由显示LED【2】读出。
6．关闭电源，红/黑色测试线分别插入输出端正/负极，连接负载。
待电路连接完毕，检查无误，打开电源，按下输出开关【18】，信号灯【12】亮，电压源对电路供电。
z做并联或串联电压源使用在用作电压源串联或并联时，两路电源分为主路电源(MASTER)和从路电源(SLA VE)。
其中CH1为主路电源，CH2从路电源。
SERIES (串联)追踪模式：按下按钮【19】，按钮【20】弹出，此时CH1输出端子负端（“-”）自动与CH2输出端子的正端（“+”）连接。
在该模式下，CH2的输出最大电压和电流完全由CH1电压和电流控制。
实际输出电压值为CH1表头显示的2倍，实际输出的电流可从 CH1和CH2电流表表头读出。
注意，在做电流调节时，CH2电流控制旋钮需顺时针旋转到底。
在串联追踪模式下，如果只需单电源供电，可按图F4-2接线。
高精度电压源原理
高精度电压源原理是一种基于电子元器件和电路原理的电源设
计技术，其主要目的是提供高精度、低噪声、高稳定性的电压输出。
该技术主要应用于电子测量、精密仪器、通信设备等领域，对于提高系统精度、稳定性和可靠性具有重要意义。
高精度电压源的原理主要包括稳压原理、滤波原理、放大器原理和反馈控制原理。
其中，稳压原理是实现精度、稳定性的基础，主要通过采用稳压电路来保持输出电压的稳定性；滤波原理主要用于去除电源输出的噪声和杂波，保证输出电压的干净和稳定；放大器原理是实现电压放大和放大器增益的关键，通过合理的放大器设计和选择，可以提高电压源的精度和稳定性；反馈控制原理主要用于实现电压源的闭环控制，通过将输出电压与设定值进行比较，反馈到输入端，调节放大器增益，实现输出电压的精度和稳定性。
总之，高精度电压源原理是电源设计的核心技术，采用稳压、滤波、放大器和反馈控制等技术，可以实现高精度、低噪声、高稳定性的电压输出，广泛应用于电子测量、精密仪器、通信设备等领域。
- 1 -。
0-30V可调直流稳压电源设计-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN学号毕业设计（2016届本科）题目： 0-30V可调直流稳压电源设计学院：专业：作者姓名：指导教师：职称：完成日期：年月日二○一六年五月目录摘要 (1)Abstract (2)第1章绪论 (3)论文研究背景与意义 (3)国内外研究 (3)发展趋势 (4)主要内容 (4)第2章硬件设计 (5)主电路设计 (5)整流、滤波、稳压电路设计 (5)主电路元器件的选择 (9)本章小结 (10)第3章控制电路设计 (10)LM317芯片及应用电路 (10)控制电路元器件的选择 (12)单片机AT89C51简介 (12)芯片方案选择 (15)控制电路图 (17)四位共阳极数码管 (17)S8050三极管作用 (18)采样电路 (18)辅助电源电路 (19)本章小结 (21)第4章软件系统设计及仿真 (22)程序流程图 (22)程序 (24)仿真结果 (25)本章小结 (25)总结 (25)致谢 (25)参考文献 (25)附录 (26)摘要本文设计了一种基于AT89C51单片机为核心控制器的数控直流稳压电源，该电源主要由辅助电源、显示电路、控制电路、数模转换电路、稳压电路和模数转换电路六部分组成。
该系统以AT89C51单片机为控制单元，以数模转换芯片DAC0832输出参考电压，以模数转换芯片TLC1534对釆样值进行转换为数字信号。
辅助电源提供各个芯片、数码管和放大器所需工作电压，显示电路用于显示电源输出电压的大小，输出电压值可通过按键对其进行步进控制（±，并且在按键长时间按下的时候能连续增加或减小。
关键词：数控直流稳压电源；AT89C51；D/A转换AbstractIn this paper, the design of a based on AT89C51 microcontroller as the core controller of NC DC regulated power supply, the power supply mainly by auxiliary power supply, display circuit, control circuit, digital to analog conversion circuit, a voltage stabilizing circuit and analog digital conversion circuit of six parts composition. The system takes the AT89C51 single chip as the control unit, and the digital analog converter chip DAC0832 output reference voltage, and the sampling value is converted to digital signal by the analog digital conversion chip TLC1534. Auxiliary power supply to provide each chip, digital tube and amplifier working voltage, display circuit is used to display the size of the output voltage and the output voltage value can be through the buttons on the step control (+ , and in the button for a long time pressed can increase or decrease.Keywords: NC DC regulated power supply; AT89C51; D/A conversion第1章绪论论文研究背景与意义随着电子技术的发展，电子设备在人们的生活和生产中的地位也越来越重要，许多的电子设备对所需的电源也提出了更高的要求。
0-30V4A数控稳压电源
一个不错的数控稳压电源，有完整的原理图、PCB、源代码。
两路输出：1：0-30V/4A 2: 5V/1A（固定输出）
电压分辨率0.458mV，电流分辨率0.076mA
电压步进0.0073V，实际用的是0.1V步进调节
ps：在制作中发现，C37极性画反了！还有就是复位电路是51和AVR都兼容的，不能把四个原件都焊接上去，用什么芯片就焊接什么样的复位电路！特此告知！
附件有我本人的联系方式，购买者有什么不懂的可以联系咨询我。
电路涉及到的关键元器件：
STC8位微控制器：STC89C516RC（STC89 C516RC数据手册）
ADI模数转换器：AD7705（AD7705数据手册）
Fairchild正电压稳压器：LM7812（LM7812数据手册）
TI三端负电压稳压器：LM7912（LM7912数据手册）
Fairchild3端1安电压调节器：LM7805（LM7805数据手册）
Maxim 12位DAC：MAX531（MAX531数据手册）
Fairchild串行EEPROM：24C64（24C64数据手册）
Maxim数字温度连续传感器：18B20（18B20数据手册）
NXP八路D型触发器：74HC574（74HC574数据手册）
电路相关文件
电路图文件
描述：protel99SE，AD均可打开，包含原理图和PCB 其他文件
描述：芯片程序
源代码
描述：联系方式。
附录3 GPS-3303C型直流稳压电源使用说明一、主要性能指标简介1) 二路独立输出0~30V连续可调，最大电流为3A；二路串联输出时，最大电压为60V，最大电流为3A；二路并联输出时，最大电压为30V，最大电流为6A。
另一路为固定输出电压5V，最大电流为3A的直流电源。
2)主回路变压器的付边无中间抽头，故输出直流电压为0~30V不分档。
3)独立 (INDEP)，串联(SERLES)，并联(PARALLEL)。
是由一组按钮开关在不同的组合状态下完成的。
根据两个不同值的电压源不能并联，两个不同值的电流源不能串联的原则，在电路设计上将两路0~30V直流稳压电源在独立工作时电压(VOLTAGE)，电流(CURRENT)独立可调，并由两个电压表和两个电流表分别指示，在用作串联或并联时，两个电源分为主路电源(MASTER)和从路电源(SLA VE)。
二、面板介绍图F3-1 GPS-3303C型直流稳压电源面板图(1).POWER ：电源开关。
(2).Meter V ：显示 CH1 或 CH3 的输出电压。
(3).Meter A ：显示 CH1 或 CH3 的输出电流。
(4).Meter V ：显示 CH2 或 CH4 的输出电压。
(5).Meter A ：显示 CH2 或 CH4 的输出电流。
(6).VOLTAGE Control Knob：调整CH1输出电压。
.并在并联或串联追踪模式时,用于CH2最大输出电压的调整。
.(7).CURRENT Control Knob：调整CH1输出电流.并在并联模式时,用于CH2最大输出电流的调整。
(8).VOLTAG Control Knob：用于独立模式的CH2输出电压的调整。
(9).CURRENT Control Knob：用于CH2输出电流的调整。
.(10).VOLTAGE Control Knob：用于CH3输出电压的调整(不适用于GPS-2303C/3303C)。
