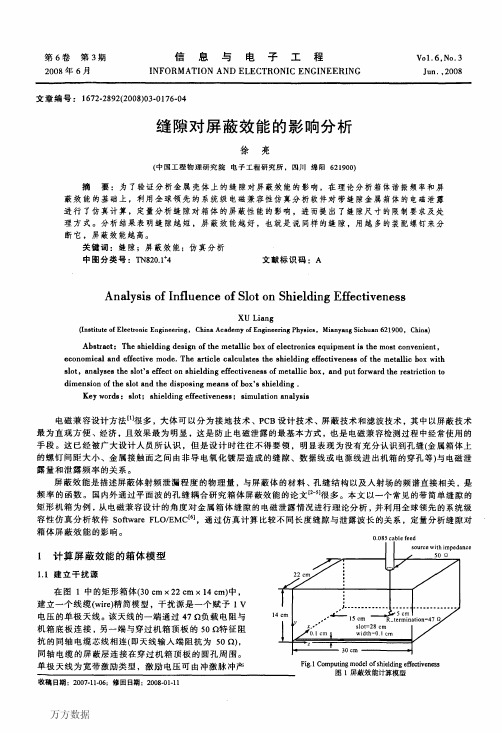

第３期徐亮：缝隙对屏蔽效能的影响分析１７９４装配面的缝隙处理方法若要提高设备机箱的屏蔽效能，需要减小机箱缝隙长度和孔洞直径。

可以通过在装配面处加导电网‘１１和减小装配面螺钉的间距Ⅲ来缩减机箱缝隙长度，见图６。

箱体上不得不开启的孔洞，需要采用合适的波导滤波器进行隔离。

５结论图图（ａ）ｍｅｔｈｏｄ１（ｂ）ｍｅｔｈｏｄ２（ｃ）ｍｅｔｈｏｄ３（ｄ）ｓｐａｃｅｂｅｔｗｅｅｎｂｏｌｔｓＦｉｇ．６Ｓｈｉｅｌｄｉｎｇｍｏｄｅｓｏｆａｓｓｅｍｂｌｙｆａｒｃｅ图６装配面屏蔽方式示意通过仿真计算，分析了不同长度的缝隙与箱体屏蔽效能的关系。

缝隙越短，金属机箱的屏蔽效能越高。

由于机箱与外设、其它设备有很多互连线，导致机箱有很多开口，这些开口形成大小不一的缝隙。

减小装配面螺钉的间距。

在装配面处加导电网，箱体进出口使用波导，并在产品设计过程中电路板合理布线和接地，综合运用电磁兼容设计思想，所设计产品的金属机箱屏蔽效能会大大的提高，产品的电磁兼容性能也会有较大的改善。
