零部件加工工艺及设备

汽车零部件加工工艺_汽车零部件加工工艺有哪些一台轿车的大概有一万多个零部件组成，每个零部件都要通过不同工艺加工成型，那么你想知道关于汽车零部件加工工艺有哪些吗?以下是店铺为你整理推荐汽车零部件加工工艺分析，希望你喜欢。

汽车零部件加工工艺：铸造铸造是将熔化的金属浇灌入铸型空腔中，冷却凝固后而获得产品的生产方法。

在汽车制造过程中，采用铸铁制成毛坯的零件很多，约占全车重量10%左右，如气缸体、变速器箱体、转向器壳体、后桥壳体、制动鼓、各种支架等。

制造铸铁件通常采用砂型。

砂型的原料以砂子为主，并与粘结剂、水等混合而成。

砂型材料必须具有一定的粘合强度，以便被塑成所需的形状并能抵御高温铁水的冲刷而不会崩塌。

为了在砂型内塑成与铸件形状相符的空腔，必须先用木材制成模型，称为木模。

炽热的铁水冷却后体积会缩小，因此，木模的尺寸需要在铸件原尺寸的基础上按收缩率加大，需要切削加工的表面相应加厚。

空心的铸件需要制成砂芯子和相应的芯子木模(芯盒)。

有了木模，就可以翻制空腔砂型(铸造也称为“翻砂”)。

在制造砂型时，要考虑上下砂箱怎样分开才能把木模取出，还要考虑铁水从什么地方流入，怎样灌满空腔以便得到优质的铸件。

砂型制成后，就可以浇注，也就是将铁水灌入砂型的空腔中。

浇注时，铁水温度在1250—1350度，熔炼时温度更高。

汽车零部件加工工艺：锻造在汽车制造过程中，广泛地采用锻造的加工方法。

锻造分为自由锻造和模型锻造。

自由锻造是将金属坯料放在铁砧上承受冲击或压力而成形的加工方法(坊间称“打铁”)。

汽车的齿轮和轴等的毛坯就是用自由锻造的方法加工。

模型锻造是将金属坯料放在锻模的模膛内，承受冲击或压力而成形的加工方法。

模型锻造有点像面团在模子内被压成饼干形状的过程。

与自由锻相比，模锻所制造的工件形状更复杂，尺寸更精确。

汽车的模锻件的典型例子是：发动机连杆和曲轴、汽车前轴、转向节等。

汽车零部件加工工艺：冷冲压冷冲压或板料冲压是使金属板料在冲模中承受压力而被切离或成形的加工方法。

机械加工工艺流程机械加工是制造业中常见的一种生产工艺，通过机械加工可以将原材料进行切割、焊接、铣削、钻孔等操作，最终得到所需的零部件或产品。

本文将介绍机械加工的一般流程。

一、准备工作机械加工前的准备工作非常关键。

首先，需要明确产品的要求和相关规范。

根据产品图纸或技术要求，确定所需材料的种类、尺寸以及加工工艺等信息。

其次，对机床和刀具进行检查和保养，确保其正常运行。

最后，为了保证加工质量，还需要检查加工过程中所需的测量工具是否齐全、准确。

二、加工工序根据产品的特点和要求，机械加工一般包括以下几个工序。

1. 切割切割是将原材料进行切割成所需形状和尺寸的工序。

切割可以通过剪切、锯切、喷割等方式进行。

根据材料类型和形状复杂程度，选择适合的切割设备和切割工艺。

2. 焊接焊接是将不同材料的零部件或原材料进行连接的工序。

常见的焊接方法有电弧焊、气体保护焊、激光焊等。

焊接前需要进行零件上的准备工作，如除锈、清洁等。

根据材料的性质和要求选择合适的焊接设备和焊接工艺。

3. 铣削铣削是将工件固定在机床上，利用铣刀进行切削加工的工序。

铣削广泛应用于零部件的加工中，可以实现平面、曲面、齿轮等形状的加工。

铣削前需要确定切削条件、选择合适的刀具和夹具，保证加工精度和表面质量。

4. 钻孔钻孔是将工件表面钻出孔洞的工序。

钻孔可以采用手动钻床、立式钻床、卧式钻床等设备进行。

在进行钻孔前，需要选择合适的钻头和冷却液，根据钻孔深度和直径进行冷却和润滑。

5. 攻丝攻丝是在孔洞内加工螺纹的工序。

通常使用攻丝机进行，可以实现内螺纹的加工。

在攻丝前，需要根据螺纹类型选择合适的刀具和设定攻丝参数，保证螺纹的质量和尺寸符合要求。

三、加工检验机械加工完成后，需要进行加工成果的检验。

检验的目的是验证加工精度和加工质量是否满足要求。

常用的检验方法包括尺寸测量、功能测试等。

根据产品的要求，可以使用不同的检测设备和手段进行检验。

四、加工后处理机械加工后，还需进行一些后处理工作，以便保证零件的质量和使用效果。

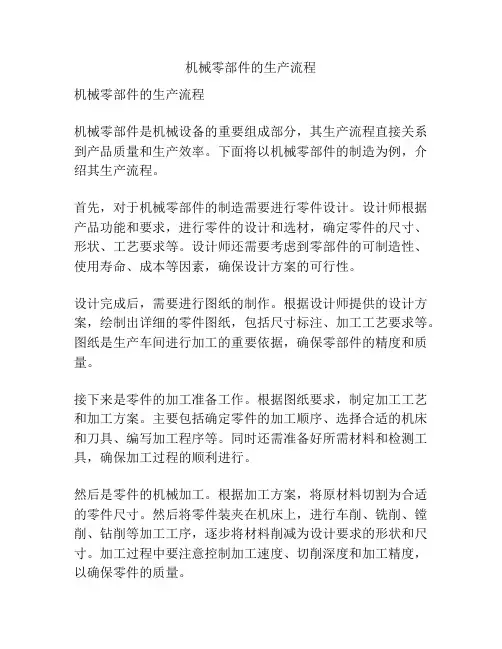

机械零部件的生产流程机械零部件的生产流程机械零部件是机械设备的重要组成部分，其生产流程直接关系到产品质量和生产效率。

下面将以机械零部件的制造为例，介绍其生产流程。

首先，对于机械零部件的制造需要进行零件设计。

设计师根据产品功能和要求，进行零件的设计和选材，确定零件的尺寸、形状、工艺要求等。

设计师还需要考虑到零部件的可制造性、使用寿命、成本等因素，确保设计方案的可行性。

设计完成后，需要进行图纸的制作。

根据设计师提供的设计方案，绘制出详细的零件图纸，包括尺寸标注、加工工艺要求等。

图纸是生产车间进行加工的重要依据，确保零部件的精度和质量。

接下来是零件的加工准备工作。

根据图纸要求，制定加工工艺和加工方案。

主要包括确定零件的加工顺序、选择合适的机床和刀具、编写加工程序等。

同时还需准备好所需材料和检测工具，确保加工过程的顺利进行。

然后是零件的机械加工。

根据加工方案，将原材料切割为合适的零件尺寸。

然后将零件装夹在机床上，进行车削、铣削、镗削、钻削等加工工序，逐步将材料削减为设计要求的形状和尺寸。

加工过程中要注意控制加工速度、切削深度和加工精度，以确保零件的质量。

加工完成后，需要对零部件进行热处理。

根据零部件的材料和性能要求，进行淬火、回火、正火等热处理工艺，改变材料的组织结构和力学性能。

热处理能够提高零部件的硬度、强度和耐磨性，提高零部件的使用寿命。

接下来是零件的表面处理。

对于一些零件来说，其表面质量和功能也是十分重要的。

常见的表面处理工艺包括镀锌、喷涂、电泳、电镀等。

表面处理工艺可以提高零部件的耐腐蚀性、耐磨性和美观性，延长零部件的使用寿命。

最后是对零部件进行检测和组装。

对于加工完成的零部件进行尺寸的检测和外观的检查，确保零部件满足设计要求。

然后将符合要求的零部件进行组装，形成最终的机械设备。

综上所述，机械零部件的生产流程包括设计、图纸制作、加工准备、机械加工、热处理、表面处理、检测和组装等环节。

每个环节都需要高度的技术和工艺要求，只有各个环节紧密配合，才能生产出高质量的机械零部件。

精密零部件加工方案引言在现代工业生产中，精密零部件的加工是一项重要且复杂的工艺。

精密零部件广泛应用于汽车、航空航天、电子设备等领域，对加工精度和质量要求极高。

本文将介绍一种用于精密零部件加工的方案，包括材料选择、加工工艺、检测方法等内容。

材料选择选择适合精密零部件加工的材料是确保加工质量的关键。

下面列举几种常用的材料：1.不锈钢：具有良好的耐腐蚀性和机械强度，适用于各种精密零部件的加工。

2.铝合金：质轻但强度高，适用于需要重量轻、刚性好的零部件。

3.钛合金：具有优异的高温性能和抗腐蚀性能，适用于航空航天等高要求领域。

根据具体零部件的要求，选择合适的材料，以确保加工精度和零部件性能的满足。

加工工艺精密零部件的加工涉及多个工艺步骤，其中包括车削、铣削、磨削等。

下面将详细介绍每个工艺的具体步骤：车削车削是最常用的精密零部件加工方法之一。

具体步骤如下：1.在车床上夹紧工件，并进行粗加工，去除多余材料。

2.使用切削刀具对工件进行外径加工。

3.根据需要对工件进行内径加工。

4.进行表面处理，以提高工件的表面光滑度。

铣削铣削适用于需要进行复杂形状零部件加工。

具体步骤如下：1.夹紧工件，并设置好铣削刀具。

2.进行工件表面的面铣削或者边铣削。

3.根据需要进行槽铣削或者精密孔加工。

4.对工件进行表面光滑处理。

磨削磨削是用于提高零部件表面精度和光洁度的一种加工方法。

具体步骤如下：1.夹紧工件，并进行粗磨削，去除表面粗糙度。

2.使用磨削轮进行精磨削，提高表面光洁度。

3.进行表面抛光处理，以进一步提高工件的表面光滑度。

通过以上的加工工艺，能够保证精密零部件加工的精度和质量。

检测方法为了确保精密零部件的质量，需要进行精密检测。

以下介绍几种常用的检测方法：1.数字测量仪：用于测量零部件的尺寸和几何形状，具有高精度和高效率的优点。

2.光学显微镜：用于观察零部件表面的微观形态和缺陷，有利于发现加工问题。

3.超声波探伤：用于检测零部件内部的缺陷和材料密度变化，有助于排除隐蔽的缺陷。

低压成套设备的生产设备及加工工艺首先，生产低压成套设备需要有一套完整的生产设备。

其中包括数控机床、车床、冲床、铣床等机械加工设备，以及注塑机、压铸机等模具加工设备。

这些机械设备用来加工成套设备的各种金属零部件和塑料零部件。

其次，为了满足低压成套设备对电气元件的需求，生产过程中还需要配备各种电气检测设备，如万能表、绝缘电阻测试仪、高低压试验仪等。

这些设备用来检测和测量成套设备的电气性能和安全性能。

此外，生产低压成套设备还需要进行金属加工、塑料加工、表面处理、组装等加工工艺。

其中金属加工主要包括铣削、车削、冲压、磨削等工艺，塑料加工主要包括注塑、挤压等工艺，表面处理主要包括电镀、喷涂、热处理等工艺，而组装工艺则是将各种零部件组装成成套设备。

总的来说，生产低压成套设备需要经过多种设备和加工工艺，其中机械加工、电气检测和材料加工等工艺是关键的环节。

只有通过严格的生产设备和加工工艺，才能保证生产出质量可靠的低压成套设备。

低压成套设备的生产工艺中，机械加工是其中一个重要的环节。

通常情况下，对于低压成套设备来说，主要使用金属材料进行加工和制造。

在金属加工中，需要使用数控机床、车床、铣床、冲床等设备。

这些机械设备可以对金属材料进行切削、铣削、冲压、磨削等加工，以满足成套设备零部件的加工需求。

在机械加工过程中，需要使用CAD/CAM软件进行零部件图纸的设计和加工路径规划。

通过CAD软件可以设计出零部件的几何形状和尺寸，而CAM软件则可以将设计好的图纸转化为数控机床的加工程序，实现自动化加工。

这样一来，机械加工过程不仅可以提高加工精度和效率，还可以减少人为误差，保证零部件的一致性和稳定性。

另外，塑料加工也是低压成套设备生产过程中的重要环节。

某些零部件可能由塑料材料制成，因此需要使用注塑机、挤压机等设备进行塑料加工。

在塑料加工过程中，需要确定合适的塑料材料和工艺参数，以确保零部件的物理性能和尺寸精度。

除了机械加工和塑料加工，表面处理也是低压成套设备生产过程中不可或缺的环节。

第4章典型零件的机械加工工艺分析本章要点本章介绍典型零件的机械加工工艺规程制订过程及分析，主要内容如下：1．介绍机械加工工艺规程制订的原则与步骤。

2．以轴类、箱体类、拨动杆零件为例，分析零件机械加工工艺规程制订的全过程。

本章要求：通过典型零件机械加工工艺规程制订的分析，能够掌握机械加工工艺规程制订的原则和方法，能制订给定零件的机械加工工艺规程。

§4.1 机械加工工艺规程的制订原则与步骤§4.1.1机械加工工艺规程的制订原则机械加工工艺规程的制订原则是优质、高产、低成本，即在保证产品质量前提下，能尽量提高劳动生产率和降低成本。

在制订工艺规程时应注意以下问题：1．技术上的先进性在制订机械加工工艺规程时，应在充分利用本企业现有生产条件的基础上，尽可能采用国内、外先进工艺技术和经验，并保证良好的劳动条件。

2．经济上的合理性在规定的生产纲领和生产批量下，可能会出现几种能保证零件技术要求的工艺方案，此时应通过核算或相互对比，一般要求工艺成本最低。

充分利用现有生产条件，少花钱、多办事。

3．有良好的劳动条件在制订工艺方案上要注意采取机械化或自动化的措施，尽量减轻工人的劳动强度，保障生产安全、创造良好、文明的劳动条件。

由于工艺规程是直接指导生产和操作的重要技术文件，所以工艺规程还应正确、完整、统一和清晰。

所用术语、符号、计量单位、编号都要符合相应标准。

必须可靠地保证零件图上技术要求的实现。

在制订机械加工工艺规程时，如果发现零件图某一技术要求规定得不适当，只能向有关部门提出建议，不得擅自修改零件图或不按零件图去做。

§4.1.2 制订机械加工工艺规程的内容和步骤1．计算零件年生产纲领，确定生产类型。

2．对零件进行工艺分析在对零件的加工工艺规程进行制订之前，应首先对零件进行工艺分析。

其主要内容包括：（1)分析零件的作用及零件图上的技术要求。

(2)分析零件主要加工表面的尺寸、形状及位置精度、表面粗糙度以及设计基准等；(3)分析零件的材质、热处理及机械加工的工艺性。

汽车零部件工艺流程
《汽车零部件工艺流程》
汽车零部件是汽车的重要组成部分，对汽车的性能、安全性、舒适性等方面起着至关重要的作用。

汽车零部件的工艺流程是指该零部件从设计到生产的整个过程，它决定了零部件的质量，成本以及生产效率。

首先，汽车零部件的工艺流程始于设计阶段。

在这个阶段，工程师们根据零部件的功能需求、性能要求、外形尺寸等因素进行设计，并绘制出零部件的工程图纸。

同时，他们也需要考虑材料的选择、加工工艺以及测试方法等。

设计阶段的工艺流程决定了零部件的基本形态和结构。

其次，进入到制造阶段。

在这个阶段，首先需要选择合适的材料进行加工。

一般来说，汽车零部件常用的材料有钢铁、铝合金、橡胶、塑料等。

然后，根据工程图纸和工艺要求，利用车床、铣床、冲床、焊接机器等设备进行加工和组装。

在这个过程中，需要严格控制尺寸精度、表面光洁度和装配质量，以确保零部件的性能和质量。

最后，进行检验和测试。

检验和测试是汽车零部件工艺流程中的最后一道工序，也是保证零部件质量的最后一道关口。

在这个阶段，经过制造的零部件将进行尺寸、材质、性能等方面的全面检验和试验。

只有合格的零部件才能进入装配流程，最终成为汽车的一部分。

总的来说，汽车零部件的工艺流程包括设计、制造和检验等多个环节，需要各个环节紧密配合，严格执行，方能保证零部件质量。

同时，随着科技的发展，汽车零部件的工艺流程也在不断改进和完善，以适应汽车制造业的发展和需求。

轴类零件的加工工艺绪论本课题主要研究轴类零件加工过程，加工工艺注意点及改进的方法，通过总结非标件的加工以及典型半成品轴类零件的加工实例来加以说明。

现在许多制造最终成品的工厂为了提高机器的某些性能或者降低成本，需要找机械加工厂定做的，常常会因为设备、技术或者工艺规程制定的不是很好，加工出来的部件无法满足使用要求，所以需要一次次的总结，改进加工工艺，从而完善产品。

经过总结了生产上出现的问题，写下了这篇论文。

轴类零件是机器中经常遇到的典型零件之一。

它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。

按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等。

图轴的种类a)光轴 b)空心轴 c)半轴 d)阶梯轴 e)花键轴 f)十字轴 g）偏心轴h)曲轴 i) 凸轮轴1 轴类零件的功用、结构特点轴类零件是机器中经常遇到的典型零件之一。

它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。

按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等。

它主要用来支承传动零部件，传递扭矩和承受载荷。

轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。

根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。

轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。

1.1轴类零件的毛坯和材料1.1.1轴类零件的毛坯轴类毛坯常用圆棒料和锻件；大型轴或结构复杂的轴采用铸件。

毛坯经过加热锻造后，可使金属内部纤维组织沿表面均匀分布，获得较高的抗拉、抗弯及抗扭强度。

根据生产规模的不同，毛坯的锻造方式有自由锻和模锻两种。

中小批生产多采用自由锻，大批大量生产时采用模锻。

1.1.2轴类零件的材料轴类零件材料常用45钢，精度较高的轴可选用40Cr、轴承钢GCr15、弹簧钢65Mn，也可选用球墨铸铁；对高速、重载的轴，选用20Mn2B、20Cr等低碳合金钢或38CrMoAl氮化钢。
