多晶硅太阳能电池结构

多晶硅太阳能电池工作原理

太阳能电池是一种将太阳能直接转换为电能的装置，而多晶硅太阳能电池是其中一种常见的类型。本文将为你详细介绍多晶硅太阳能电池的工作原理。

一、多晶硅太阳能电池的结构

多晶硅太阳能电池由多个晶粒组成，每个晶粒内部包含大量的硅原子。通常情况下，这些硅晶粒的尺寸不一，形成了一个多晶结构。多晶硅太阳能电池的结构主要由以下几个部分组成：

1. 正极（P型硅）：正极是多晶硅太阳能电池的顶部，它是由掺杂硼（B）的硅原子组成的，使其成为P型硅。这样的结构能够产生正电荷。

2. 负极（N型硅）：负极是多晶硅太阳能电池的底部，它是由掺杂磷（P）或砷（As）的硅原子组成的，使其成为N型硅。这样的结构能够产生负电荷。

3. P-N结：P-N结是多晶硅太阳能电池内部的关键部分。它是由正极和负极之间形成的一个界面。P-N结使得正电荷和负电荷相互分离，从而产生电流。

4. 金属电极：为了将多晶硅太阳能电池中产生的电流导出，需要在正极和负极上分别安装金属电极。

二、多晶硅太阳能电池的工作原理 多晶硅太阳能电池的工作原理主要包括光吸收、电子运动和电流输出三个过程。

1. 光吸收：当太阳光照射到多晶硅太阳能电池表面时，光子会与多晶硅内部的原子相互作用，导致电荷激发。光子的能量被转化为电子的能量。

2. 电子运动：受到光的作用，多晶硅中的电子被激发，并开始在P-N结中运动。P型硅中的电子会被推入N型硅，形成电荷分离。这是因为P-N结内的正电荷和负电荷相互吸引。

3. 电流输出：电子的运动会产生电势差，从而形成电流。金属电极将这部分电流集中，并传输给外部电路作为可使用的电能。

三、多晶硅太阳能电池的优缺点

多晶硅太阳能电池有其优缺点，下面将对其进行简要介绍。

优点：

1. 效率高：多晶硅太阳能电池的效率相对较高，能够将大部分太阳能转化为电能。

2. 耐用性强：多晶硅太阳能电池的寿命长，能够稳定工作多年。

3. 物理特性稳定：多晶硅太阳能电池的物理特性较为稳定，不容易受到外界因素的干扰。

hjt电池光谱吸收

HJT太阳能电池是一种新型的太阳能电池技术，由单晶硅太阳能电池、多晶硅太阳能电池和非晶硅太阳能电池三种结构组成。其中，HJT电池的多晶硅太阳能电池采用了异质结的设计和全反射层的制备技术，使其具有更高的光电转换效率和更强的光吸收能力。

光谱吸收是指材料对不同波长的光的吸收能力。晶体硅太阳能电池通常只能在特定波长范围内吸收太阳光能，并且在其他波长处吸收较弱或者不吸收。而HJT电池则能够实现对来自太阳的广谱光吸收，并将其转化为电能。

HJT电池主要由两种半导体材料（硅和硒化铟）组成，其中硅是n型半导体材料，硒化铟是p型半导体材料。在两种材料接触的界面处，形成了p-n异质结。这种异质结的设计有助于太阳能电池实现更高的光电转换效率。

在HJT电池中，多晶硅太阳能电池负责吸收太阳光，并将其转化为电流。由于硅材料的能带结构决定了它只能吸收波长为1.1-1.2微米范围内的光，因此HJT电池会采用全反射层技术，以增加对其他波长的光的吸收能力。

全反射层是一种可以使光线在材料表面上发生全反射的涂层。它的设计理念是通过多层薄膜的组合，使得光线在进入材料之前被反射多次，从而增加在材料中的停留时间和吸收几率。全反射层的特点是可以根据不同波长的光进行设计，使得各个波长的光都可以被材料吸收。

除了全反射层外，HJT电池还采用了多层堆砌的光学膜片。这些光学膜片不仅可以调节入射光的角度，还可以增强光线在太阳能电池内的传播和吸收。通过这些光学膜片的应用，可以提高电池的光吸收能力，进而提高光电转换效率。

HJT电池的光谱吸收特性使得它能够应对不同时间和不同光强度下的光照条件。在清晨和傍晚等光照较弱的时候，HJT电池的光谱吸收范围广，能够充分利用可见光以及部分红外光的能量。而在正午阳光最强烈的时候，HJT电池仍然能够高效吸收并转换阳光为电能。

总之，HJT电池通过多层堆砌的光学膜片和全反射层的设计，实现了对广谱太阳光的高效吸收。这种特殊的光谱吸收特性使得HJT电池成为一种非常有潜力的太阳能电池技术。随着对太阳能利用效率要求的不断提高，相信HJT电池将在未来得到更广泛的应用。

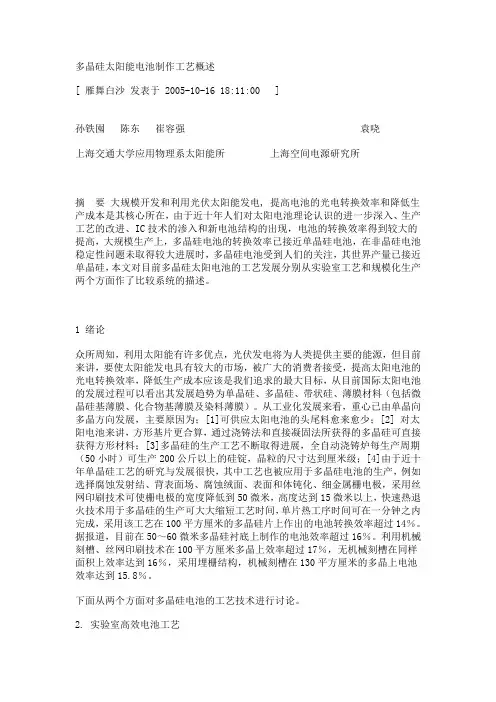

多晶硅太阳能电池制作工艺概述

[ 雁舞白沙 发表于 2005-10-16 18:11:00 ]

孙铁囤 陈东 崔容强 袁哓

上海交通大学应用物理系太阳能所 上海空间电源研究所

摘 要 大规模开发和利用光伏太阳能发电, 提高电池的光电转换效率和降低生产成本是其核心所在，由于近十年人们对太阳电池理论认识的进一步深入、生产工艺的改进、IC技术的渗入和新电池结构的出现，电池的转换效率得到较大的提高，大规模生产上，多晶硅电池的转换效率已接近单晶硅电池，在非晶硅电池稳定性问题未取得较大进展时，多晶硅电池受到人们的关注，其世界产量已接近单晶硅，本文对目前多晶硅太阳电池的工艺发展分别从实验室工艺和规模化生产两个方面作了比较系统的描述。

1 绪论

众所周知，利用太阳能有许多优点，光伏发电将为人类提供主要的能源，但目前来讲，要使太阳能发电具有较大的市场，被广大的消费者接受，提高太阳电池的光电转换效率，降低生产成本应该是我们追求的最大目标，从目前国际太阳电池的发展过程可以看出其发展趋势为单晶硅、多晶硅、带状硅、薄膜材料（包括微晶硅基薄膜、化合物基薄膜及染料薄膜）。从工业化发展来看，重心已由单晶向多晶方向发展，主要原因为；[1]可供应太阳电池的头尾料愈来愈少；[2] 对太阳电池来讲，方形基片更合算，通过浇铸法和直接凝固法所获得的多晶硅可直接获得方形材料；[3]多晶硅的生产工艺不断取得进展，全自动浇铸炉每生产周期（50小时）可生产200公斤以上的硅锭，晶粒的尺寸达到厘米级；[4]由于近十年单晶硅工艺的研究与发展很快，其中工艺也被应用于多晶硅电池的生产，例如选择腐蚀发射结、背表面场、腐蚀绒面、表面和体钝化、细金属栅电极，采用丝网印刷技术可使栅电极的宽度降低到50微米，高度达到15微米以上，快速热退火技术用于多晶硅的生产可大大缩短工艺时间，单片热工序时间可在一分钟之内完成，采用该工艺在100平方厘米的多晶硅片上作出的电池转换效率超过14％。据报道，目前在50～60微米多晶硅衬底上制作的电池效率超过16％。利用机械刻槽、丝网印刷技术在100平方厘米多晶上效率超过17％，无机械刻槽在同样面积上效率达到16％，采用埋栅结构，机械刻槽在130平方厘米的多晶上电池效率达到15.8％。

多晶硅结构

多晶硅是一种由许多晶体颗粒组成的硅材料。晶体颗粒之间存在晶界，晶界是晶体颗粒之间的结合面，具有较低的结晶度和晶粒尺寸。多晶硅具有比单晶硅低得多的制备成本和更快的生产速度，因此在太阳能电池、半导体设备等领域得到广泛应用。

多晶硅的结构特点包括：

1. 晶体颗粒：多晶硅由许多晶体颗粒组成，每个晶体颗粒都是一个完整的晶体结构，具有较高的结晶度和较大的晶粒尺寸。

2. 晶界：晶体颗粒之间存在晶界，晶界是晶体颗粒之间的结合面，具有较低的结晶度和晶粒尺寸。晶界是多晶硅中的缺陷区域，会对材料的电学和光学性能产生影响。

3. 晶格畸变：由于晶体颗粒之间的结合面，多晶硅的晶格会出现畸变，导致晶体颗粒内部存在应力。这种应力会对材料的机械性能和热稳定性产生影响。

4. 晶粒尺寸：多晶硅的晶粒尺寸通常在几微米到几十微米之间，晶粒尺寸越大，材料的电学性能越好。

5. 晶体取向：多晶硅中的晶体颗粒通常具有不同的取向，这种取向差异会对材料的电学性能产生影响。

总体来说，多晶硅的结构复杂，其中包含许多晶体颗粒和晶界，这些结构特点会对材料的性能产生影响。因此，在制备和应用多晶硅材料时，需要考虑这些结构特点，并寻找适当的方法来优化其性能。
