HR-8335 环氧树脂灌封胶

罐胶操作规程

一、 使用前准备

1.产品罐胶部分必须密封，防止胶体渗漏到电器部分；

2.产品引线可用扎带或皮筋扎好，排布规范整齐；

3.需要浇封的产品摆放必须与地面垂直，可用水平尺测试垂直度，以保证胶体浇灌均匀不会单边溢出。

二、 使用方法

在环境清洁的场所进行操作，操作过程分为三个步骤：配比 →

浇灌 →固化

清洗: 阻燃环氧胶与固化剂（重量4:1，体积2.75:1）比例配置。

涂抹: 可用一次性杯做容器，两种液体必须搅拌均匀后才可以浇灌。

固化：浇灌完成后放入高温箱固化，固化时间60°c / 4小时

70°c/ 3小时。

三、 注意事项

1.使用该产品时应配戴胶皮防护手套，用完后注意密封存放在阴凉干燥处；

2.阻燃环氧胶气温高时间长会有少量沉淀，使用前搅拌均匀即

可。

3.高温情况下容易损坏的元器件（如：电池组）不要放入高温箱固化，放在常温下固化即可。

常州市佐安电器有限公司

质检部

2012年4月1日

环氧树脂灌封胶使用方法

嘿，你问环氧树脂灌封胶使用方法？那咱就来好好聊聊。

要用环氧树脂灌封胶啊，首先得把要灌封的东西准备好。比如说电子元件啊、小摆件啥的，把它们擦干净，不能有灰尘和油污哦。就像你要给一个漂亮的盒子包装礼物，得先把盒子擦干净一样。

然后呢，把环氧树脂灌封胶拿出来。一般都是 A、B 两种胶，得按照一定的比例混合。可不能随便倒哦，得用电子秤或者量杯啥的量好。就像你做蛋糕的时候，面粉和鸡蛋得按比例放，不然蛋糕就不好吃啦。

接着，把 A 胶和 B 胶倒在一个干净的容器里，用搅拌棒慢慢地搅拌均匀。搅拌的时候不能太用力，也不能太快，不然会产生很多气泡。就像你搅拌咖啡一样，得轻轻地搅拌，让咖啡和牛奶充分融合。

等搅拌均匀了，就可以把胶倒在要灌封的东西上啦。倒的时候要小心，不能倒得太多也不能太少。可以用滴管或者注射器啥的，这样比较好控制。就像你给花浇水，不能浇得太多把花淹死了，也不能浇得太少让花渴着。

倒完胶后，让它自然流平。如果有气泡，可以用牙签或者针把气泡挑破。就像你吹气球的时候，发现有个小疙瘩，可以用手指把它按平。

然后，把灌封好的东西放在一个干燥、通风的地方，让胶慢慢固化。固化的时间根据不同的胶可能会不一样哦，得看说明书。在固化的过程中，可不能去动它，不然会影响固化效果。就像你做布丁，得等它凝固了才能吃。

我给你讲个事儿吧。我有个朋友，他自己做了一个小台灯，想用环氧树脂灌封胶把灯泡和电线封起来。他一开始不知道怎么用，就随便把胶倒上去，结果弄得一团糟。后来他看了说明书，又请教了别人，终于学会了用灌封胶。他把小台灯做得可漂亮了，还送给了我一个呢。

所以啊，用环氧树脂灌封胶要准备好东西，按比例混合胶，搅拌均匀，小心倒胶，挑破气泡，让胶固化。只要你用心，就能用好灌封胶。加油吧！

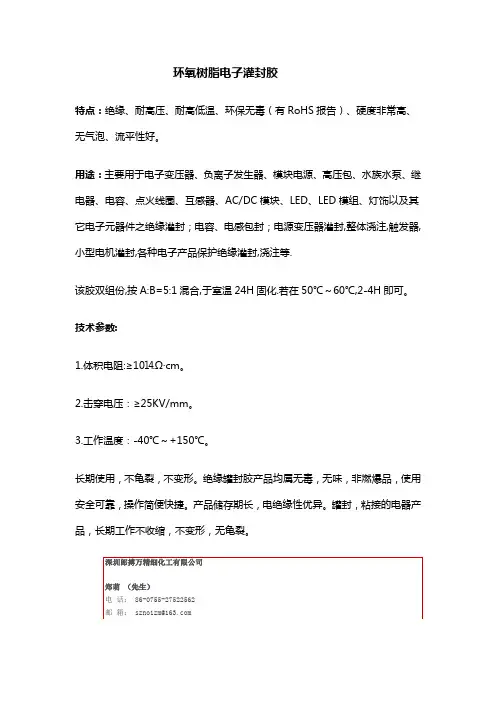

环氧树脂电子灌封胶

特点：绝缘、耐高压、耐高低温、环保无毒（有RoHS报告）、硬度非常高、无气泡、流平性好。

用途：主要用于电子变压器、负离子发生器、模块电源、高压包、水族水泵、继电器、电容、点火线圈、互感器、AC/DC模块、LED、LED模组、灯饰以及其它电子元器件之绝缘灌封；电容、电感包封；电源变压器灌封,整体浇注,触发器,小型电机灌封,各种电子产品保护绝缘灌封,浇注等.

该胶双组份,按A:B=5:1混合,于室温24H固化.若在50℃～60℃,2-4H即可。

技术参数:

1.体积电阻:≥10⒕Ω〃cm。

2.击穿电压：≥25KV/mm。

3.工作温度：-40℃～+150℃。

长期使用，不龟裂，不变形。绝缘罐封胶产品均属无毒，无味，非燃爆品，使用安全可靠，操作简便快捷。产品储存期长，电绝缘性优异。罐封，粘接的电器产品，长期工作不收缩，不变形，无龟裂。

深圳郎搏万精细化工有限公司

郑萌 （先生）

电 话： 86-0755-27522562

邮 箱： szno1zm@

地 址： 深圳市 宝安区龙华街道鹊山工业区路东1巷3号

邮 编： 518000

环氧树脂胶电子电器封装及绝缘材料的发展方向主要是：提高材料的耐热性、介电性和阻燃性，降低吸水率、收缩率和内应力。改进的主要途径是：合成新型环氧树脂和固化剂；原材料的高纯度化；环氧树脂的改性，包括增韧、增柔、填充、增强、共混等；开发无溴阻燃体系；改进成型工艺方法、设备和技术。

1、环氧树脂浇注及浇注材料

环氧树脂浇注是将环氧树脂、固化剂和其他配合料浇注到设定的模具内，由热塑性流体交联固化成热卧性制品的过程。由于环氧树脂浇注产品集优良的电性能和力学性能于一体，因此环氧树脂浇注在电器工业中得到了广泛的应用和决速的发展。

环氧树脂浇注的工艺方法，从不同的工艺条件去理解有不同的区分方法。从物料进入模具的方式来区分可分为浇注和压注。浇注指物料自流进入模具。它又分常压浇注和真空浇注。压注指物料在外界压力下进入模具，并且为了强制补缩，在物料固化过程中，仍保持着一定的外压，它由过去的简单加压凝胶法发展成现在成熟的自动压力凝胶法。

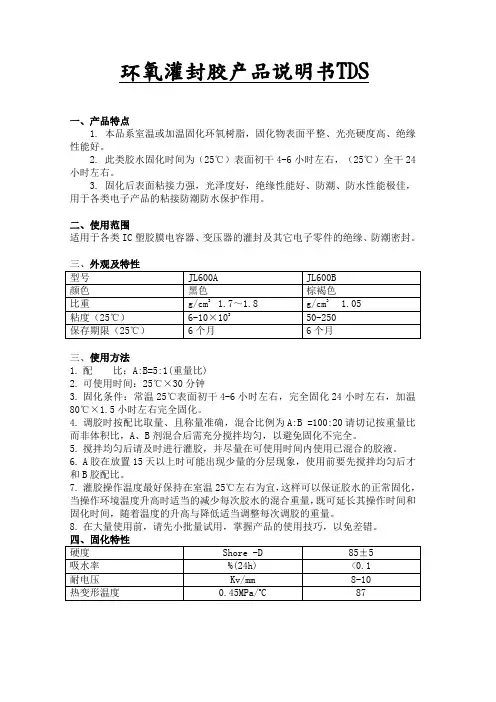

环氧灌封胶产品说明书TDS

一、产品特点

1.本品系室温或加温固化环氧树脂，固化物表面平整、光亮硬度高、绝缘

性能好。

2.此类胶水固化时间为（25℃）表面初干4-6小时左右，（25℃）全干24

小时左右。

3.固化后表面粘接力强，光泽度好，绝缘性能好、防潮、防水性能极佳，

用于各类电子产品的粘接防潮防水保护作用。

二、使用范围

适用于各类IC塑胶膜电容器、变压器的灌封及其它电子零件的绝缘、防潮密封。三、外观及特性

型号JL600AJL600B

颜色黑色棕褐色

比重g/cm31.7～1.8g/cm31.05

粘度（25℃）6-10×10350-250

保存期限（25℃）6个月6个月

三、使用方法

1.配比：A:B=5:1(重量比)

2.可使用时间：25℃×30分钟

3.固化条件：常温25℃表面初干4-6小时左右，完全固化24小时左右，加温

80℃×1.5小时左右完全固化。

4.调胶时按配比取量、且称量准确，混合比例为A:B=100:20请切记按重量比

而非体积比，A、B剂混合后需充分搅拌均匀，以避免固化不完全。

5.搅拌均匀后请及时进行灌胶，并尽量在可使用时间内使用已混合的胶液。

6.A胶在放置15天以上时可能出现少量的分层现象，使用前要先搅拌均匀后才

和B胶配比。7.灌胶操作温度最好保持在室温25℃左右为宜，这样可以保证胶水的正常固化，

当操作环境温度升高时适当的减少每次胶水的混合重量，既可延长其操作时间和

固化时间，随着温度的升高与降低适当调整每次调胶的重量。

8.在大量使用前，请先小批量试用，掌握产品的使用技巧，以免差错。

四、固化特性

硬度Shore-D85±5

吸水率%(24h)<0.1

耐电压Kv/mm8-10

热变形温度0.45MPa/oC87五、注意事项

1.当操作不小心弄脏了皮肤可以直接用肥皂以棉布擦洗干净。如果不慎弄到眼

睛。请尽快用清水冲洗。严重的请尽快到医院解决。

2.如果有材料误入口中，应喝几杯清水后及时到医院就诊，如果接触固化剂引

起的皮肤过敏时可在醋酸稀溶液中浸泡10-20分钟。误入眼睛可用10%无菌食用
