nand flash 工作原理

NandFlash原理与启动详解

一、Nandflash内部是怎么工作的：

1片Nandflash=1设备 ；1设备=4096块；1块=32页；1页=528字节=数据大小（512字节）+oob块大小（16字节）

（oob用于Nandflash命令执行完成后设置状态）可以通过NAND Flash命令00h/01h/50h分别对前半部、后半部、OOB进行定位，通过NAND Flash内置的指针指向各自的首地址。 存储操作特点有： 擦除操作的最小单位是块；NAND Flash芯片每一位只能从1变为0，而不能从0变为1，所以在对其进行写入操作之前一定要将相应块擦除(擦除即是将相应块的位全部变为1)；OOB部分 的第6字节(即517字节)标志是否是坏块，值为FF时不是坏块，否则为坏块。除OOB第6字节外，通常至少把OOB的前3字节用来存放NAND Flash硬件ECC码。

（ECC："Error Correcting Code" "错误检查纠正"，带有奇偶校验的内存的主要功能。）

1.Nand flash以page为单位进行读写，以block为单位进行擦除，没页分为main区和spare区，main区用于存放正常的数据，spare区用于存放一些附加信息

2．S3c2440 支持从Nand 启动是因为内部有一个叫做Steppingstone的SRAM

buffer，当启动的时候，nand 的前4k的将会代码将被拷贝到steppingstone中执行，注意前4k代码是不会经过ECC校验的，所以必须确保这些代码的准确

3.对nand的操作都是通过使用命令来实现，有的操作只要一个命令就可以完成，而有的需要两个命令才能完成,下面是K9F1G08U0B的命令表：

4 Flash烧写程序原理及结构

基本原理：将在SDRAM中的一段存储区域中的数据写到NAND Flash存储空间中。烧写程序在纵向上分三层完成。第一层:主烧写函数，将SDRAM中一段存储区域的数据写到NAND Flash存储空间中。第二层:该层提供对NAND Flash进行操作的页读、写及块擦除等函数。第三层：为第二层提供具体NAND Flash控制器中对特殊功能寄存器进行操作的核心函数，该层也是真正将数据在SDRAM和NAND Flash之间实现传送的函数。其中第二层为驱动程序的设计关键所在，下面对该层的读、写(又称编程)、擦除功能编码进行详细介绍。

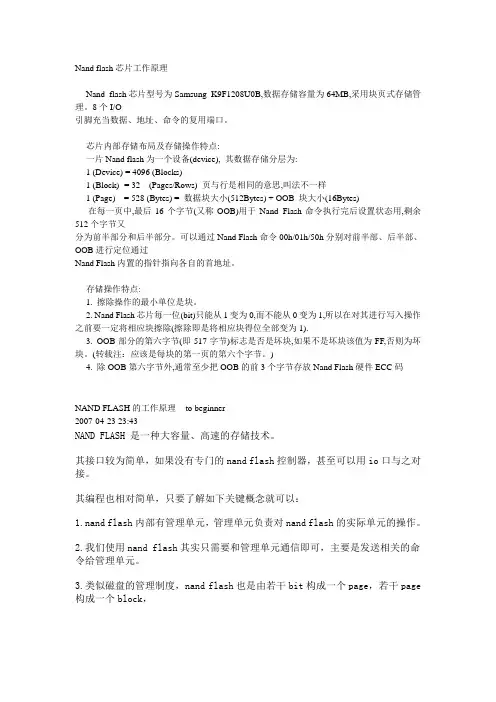

Nand flash芯片工作原理

------------------------------------

Nand flash芯片型号为Samsung K9F1208U0B,数据存储容量为64MB,采用块页式存储管理。8个I/O

引脚充当数据、地址、命令的复用端口。

芯片内部存储布局及存储操作特点:

一片Nand flash为一个设备(device), 其数据存储分层为:

1 (Device) = 4096 (Blocks)

1 (Block) -= 32 (Pages/Rows) 页与行是相同的意思,叫法不一样

1 (Page) = 528 (Bytes) = 数据块大小(512Bytes) + OOB 块大小(16Bytes)

在每一页中,最后16个字节(又称OOB)用于Nand Flash命令执行完后设置状态用,剩余512个字节又

分为前半部分和后半部分。可以通过Nand Flash命令00h/01h/50h分别对前半部、后半部、OOB进行定位通过

Nand Flash内置的指针指向各自的首地址。

存储操作特点:

1. 擦除操作的最小单位是块。

2. Nand Flash芯片每一位(bit)只能从1变为0,而不能从0变为1,所以在对其进行写入操作之前要一定将相应块擦除(擦除即是将相应块得位全部变为1).

3. OOB部分的第六字节(即517字节)标志是否是坏块,如果不是坏块该值为FF,否则为坏块。(转载注：应该是每块的第一页的第六个字节。)

4. 除OOB第六字节外,通常至少把OOB的前3个字节存放Nand Flash硬件ECC码

NAND FLASH的工作原理 - to beginner

2007-04-23 23:43

NAND FLASH 是一种大容量、高速的存储技术。

其接口较为简单，如果没有专门的nand flash控制器，甚至可以用io口与之对接。

3d nand flash工作原理

3D NAND Flash是一种新一代的非易失性存储器技术，与传统的2D NAND Flash相比具有更高的存储密度和更好的性能。其工作原理如下：

1. 构建多层结构：3D NAND Flash使用垂直堆叠的方式构建多层单元结构，每个层级中都有多个存储单元（通常为垂直纵横交错的字符串）。

2. 单元结构：每个存储单元由一个通道选择晶体管和一部分储存多个比特的存储单元组成。通道选择晶体管用于控制读取和写入特定的存储单元。

3. 存储位写入：通过施加电压来控制存储单元中的内部浮动栅极，以改变储存位的状态。电子通过隧道效应从储存栅极移动到通道中的浮动栅极，从而改变储存位的电荷状态。

4. 存储位读取：读取操作时，通过给定的存储位施加一定电压，并测量存储位的电流来判断其是否为"1"或"0"。如果电流高于预定阈值，则表示该位为"1"，如果低于阈值，则表示该位为"0"。

5. 擦除操作：与写入位操作相反，擦除操作将储存位的状态恢复为初始状态。这是通过施加更高的电压来清除存储单元中的电荷来实现的。

总的来说，3D NAND Flash通过多层堆叠的结构和垂直交错存储单元的方法，实现了更高的存储密度和更好的性能。其工作原理是基于对存储位的电荷状态进行写入、读取和擦除操作，通过读取电流来判断存储位的状态。

flash存储原理

Flash存储是一种基于电子存储技术的非易失性存储器，具有快速读写、低功耗、高可靠性和较长寿命等优点。其原理主要是利用电荷积累和释放来实现信息的存储和读取。

Flash存储器由若干个存储单元组成，每个存储单元称为一个存储位。每个存储位内部有一个浮动栅极和一个控制栅极，它们之间被一层绝缘物隔开。存储位的状态通过栅极中的电子的分布来表示，而电子的分布状态决定了存储位的读写操作。

Flash存储器的读取过程是非破坏性的。在读取数据时，电压被施加在控制栅极上，而浮动栅极上的电荷透过绝缘物被传递到控制栅极上。通过测量控制栅极上的电流来判断存储位的电荷分布状态，从而读取出存储的数据。

写入数据时，需要将数据转化为电荷形式，并将电荷注入到浮动栅极中。具体的写入方法有两种：擦除和编程。擦除是将存储位中的电荷全部清空，使其回复到初始状态；编程是将存储位中的电荷写入或去除，以改变其状态。

根据以上的工作原理，Flash存储器可以分为两种主要类型：NAND Flash和 NOR Flash。NAND Flash主要用于大容量存储，具有高容量和较低的成本，广泛应用于固态硬盘、闪存卡等设备；NOR Flash则适用于小容量、高性能的应用，如嵌入式系统中的代码存储等。

总的来说，Flash存储器是一种通过电子的存储和释放来实现数据的读写操作的存储技术。它在各个领域中得到广泛应用，成为现代电子设备中重要的存储介质之一。
