zstack协议栈工作原理

【⽆线通信篇Zstack协议栈】CC2530ZigbeeZstack协议栈组⽹

项⽬及详细讲解篇

物联⽹⽆线通信技术，ZigBee⽆线传感⽹络CC2530最⼤的特点就是⼀个拥有⽆线收发器（RF）的单⽚机，既能实现单⽚机功能，也能实现⽆线传输

Zstack协议栈是ZigBee协议栈⾥的翘楚，是ZigBee组⽹的⾸选协议栈

项⽬实现功能：l 总共有三个端点，⼀个协调器和两个终端节点

l 终端节点1连接DHT11温湿度传感器，定时上传给协调器

l 终端节点2连接LED，可以通过协调器按键控制，定时上报LED开关状态

l 协调器连接12864 OLED 屏幕，实时显⽰温湿度和LED状态

l 协调器可以通过按键控制终端2的LED开关，控制后将会显⽰控制结果

扩展功能（当前未实现，可进⼀步开发实现）：l 连接协调器串⼝，将终端节点采集的数据通过串⼝发送，PC写上位机实现数据展⽰

l 连接WIFI或者4G模块，WIFI模块如ESP8266，实现数据局域⽹⽆线传输或者上传到OneNET、机智云、阿⾥云、⾃⼰开发云服务器等，实现WEB或⼿机APP显⽰和控制。

⼀、项⽬测试

（可想⽽知，⼴州的天⽓有多热，39℃了都）

实现功能汇总：l 总共有三个端点，⼀个协调器和两个终端节点

l 终端节点1连接DHT11温湿度传感器，定时上传给协调器

l 终端节点2连接LED，可以通过协调器按键控制，定时上报LED开关状态

l 协调器连接12864 OLED 屏幕，实时显⽰温湿度和LED状态

l 协调器可以通过按键控制终端2的LED开关，控制后将会显⽰控制结果

(⼀) 环境汇总

芯⽚：CC2530F256Zstack协议栈：ZStack-CC2530-2.5.1a

编程环境：IAR

(⼆) 引脚分配

协调器：128*64 OLED 0.96⼨屏幕

供电：3.3V

通信协议：IIC

引脚：SDA P0_6

SCL P0_7

按键：IO：P0_1下降沿触发中断

终端1：DHT11：

通信⽅式：单总线协议

协议栈无线透传编程原理：

第一个功能：协调器的组网，终端设备和路由设备发现网络以及加入网络

//第一步：Z-Stack 由main ()函数开始执行，main ()函数共做了 2件

事：一是系统初始化，另外一件是开始执行轮转查询式操作系统

int main( void ) (

// Initialize the operating system osal_init_system(); //第二步，操作系统初始化

osal_start_system(); //初始化完系统任务事件后，正式开始执行操

作系统

}

//第二步，进入osal_init_system() 函数，执行操作系统初始化

uint8 osal_init_system( void ) //初始化操作系统，其中最重要的

是，初始化机扃统的任务

(

// Initialize the Memory Allocation System

osal_mem_init();

// Initialize the message queue

osal_qHead = NULL;

// Initialize the timers

osalTimerInit();

// Initialize the Power Management System

osal_pwrmgr_init();

// Initialize the system tasks.

osalInitTasks(); //第三步，执行操作系统

任务初始化函数

// Setup efficient search for the first free block of heap.

osal_mem_kick();

return ( SUCCESS );

}

//第三步，进入osalInitTasks() 函数，执行操作系统任务初始化

void osalInitTasks( void ) //第三步，初始化操作系统任务

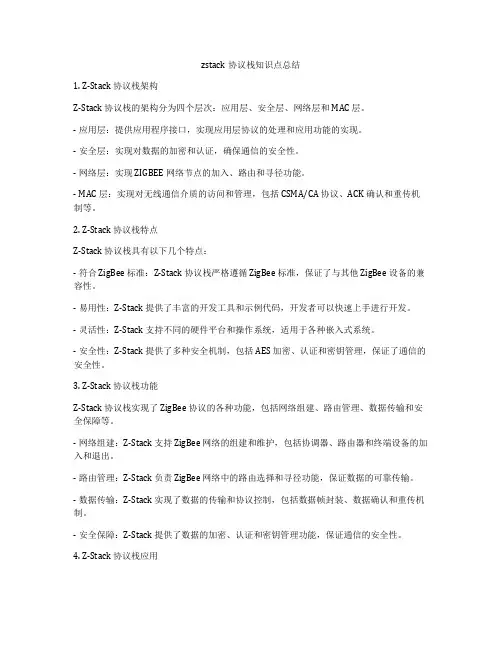

zstack协议栈知识点总结

1. Z-Stack 协议栈架构

Z-Stack 协议栈的架构分为四个层次：应用层、安全层、网络层和 MAC 层。

- 应用层：提供应用程序接口，实现应用层协议的处理和应用功能的实现。

- 安全层：实现对数据的加密和认证，确保通信的安全性。

- 网络层：实现 ZIGBEE 网络节点的加入、路由和寻径功能。

- MAC 层：实现对无线通信介质的访问和管理，包括 CSMA/CA 协议、ACK 确认和重传机制等。

2. Z-Stack 协议栈特点

Z-Stack 协议栈具有以下几个特点：

- 符合 ZigBee 标准：Z-Stack 协议栈严格遵循 ZigBee 标准，保证了与其他 ZigBee 设备的兼容性。

- 易用性：Z-Stack 提供了丰富的开发工具和示例代码，开发者可以快速上手进行开发。

- 灵活性：Z-Stack 支持不同的硬件平台和操作系统，适用于各种嵌入式系统。

- 安全性：Z-Stack 提供了多种安全机制，包括 AES 加密、认证和密钥管理，保证了通信的安全性。

3. Z-Stack 协议栈功能

Z-Stack 协议栈实现了 ZigBee 协议的各种功能，包括网络组建、路由管理、数据传输和安全保障等。

- 网络组建：Z-Stack 支持 ZigBee 网络的组建和维护，包括协调器、路由器和终端设备的加入和退出。

- 路由管理：Z-Stack 负责 ZigBee 网络中的路由选择和寻径功能，保证数据的可靠传输。

- 数据传输：Z-Stack 实现了数据的传输和协议控制，包括数据帧封装、数据确认和重传机制。

- 安全保障：Z-Stack 提供了数据的加密、认证和密钥管理功能，保证通信的安全性。

4. Z-Stack 协议栈应用 Z-Stack 协议栈广泛应用于物联网、智能家居、工业控制和传感器网络等领域，实现设备之间的无线通信和数据交换。

- 物联网应用：Z-Stack 协议栈可以用于连接各种传感器、执行器和控制器，构建物联网设备之间的通信网。

z-stack协议栈原理及应用

Z-Stack协议栈是一种用于嵌入式设备的无线通信协议栈，它提供了一套标准的网络协议和应用接口，用于构建各种无线网络应用。Z-Stack协议栈基于IEEE 802.15.4标准，主要用于低功耗、短距离的无线传感器网络和物联网应用。

Z-Stack协议栈的核心原理是将整个通信过程分解为多个层次，每个层次负责不同的功能，通过层与层之间的接口进行通信和数据传输。这种分层的设计使得协议栈具有良好的可扩展性和灵活性。Z-Stack协议栈包括物理层、MAC层、网络层和应用层。

物理层是Z-Stack协议栈的最底层，主要负责无线信号的传输和接收。它定义了无线传输的频率、功率、调制方式等参数。物理层的实现通常依赖于硬件，如无线模块或芯片。

MAC层负责控制数据在无线信道中的传输。它处理数据的帧格式、碰撞检测、ACK确认等功能。MAC层还负责管理网络中的设备，包括设备的加入、离开等操作。MAC层的实现通常需要考虑网络的拓扑结构和能耗等因素。

网络层负责路由和寻址等功能。它将数据包从源节点传输到目标节点，并维护网络拓扑信息。网络层使用一种特殊的路由协议来确定数据包的传输路径，以保证数据能够正确到达目标节点。常见的路由协议有AODV、RPL等。

应用层是Z-Stack协议栈的最高层，负责处理应用相关的功能。它定义了应用的数据格式、应用接口等。应用层可以根据具体的应用需求，实现各种不同的应用，如传感器数据采集、远程控制等。

Z-Stack协议栈的应用非常广泛。它可以应用于家庭自动化、智能电网、工业自动化等领域。例如，在家庭自动化中，Z-Stack协议栈可以用于构建智能家居系统，实现灯光控制、温度调节、安防监控等功能。在智能电网中，Z-Stack协议栈可以用于实现电力设备的远程监控和控制。在工业自动化中，Z-Stack协议栈可以用于构建无线传感器网络，实现设备状态的实时监测和控制。

Z-Stack协议栈是一种重要的无线通信协议栈，它通过分层设计和标准接口，提供了一种可靠、灵活的通信解决方案。它的原理和应用广泛，为无线通信领域的发展做出了重要贡献。
