直燃型溴化锂吸收式制冷机组参数

深蓝溴化锂热泵技术参数

深蓝溴化锂热泵是一种高效环保的供暖和制冷系统，采用溴化锂吸收式制冷剂，具有独特的技术参数和优势。下面将详细介绍深蓝溴化锂热泵的技术参数及其应用。

一、制冷性能参数

1. 制冷量：深蓝溴化锂热泵的制冷量可根据需求进行调整，一般在10 kW到1000 kW之间，可以满足不同场所的制冷需求。

2. COP（Coefficient of Performance）：深蓝溴化锂热泵的COP值通常在0.6到1.2之间，这意味着它可以以较少的能量消耗产生更多的制冷效果。

3. 制冷温度范围：深蓝溴化锂热泵可以在较宽的温度范围内工作，一般可实现从-10℃到15℃的制冷效果。

二、供暖性能参数

1. 供暖能力：深蓝溴化锂热泵的供暖能力可根据需要进行调整，通常在10 kW到1000 kW之间，能够满足不同场所的供暖需求。

2. COP（Coefficient of Performance）：深蓝溴化锂热泵的供暖COP值通常在1.2到1.8之间，这意味着它可以以较少的能量消耗产生更多的供暖效果。

3. 供暖温度范围：深蓝溴化锂热泵可以在较宽的温度范围内工作，一般可实现从20℃到60℃的供暖效果。

三、能源消耗参数

1. 电能消耗：深蓝溴化锂热泵的电能消耗较低，一般为供暖或制冷能力的1/3左右。

2. 热能消耗：深蓝溴化锂热泵的热能消耗主要来自外部热源，如太阳能、余热等，可以最大限度地降低对传统能源的依赖。

四、环境友好性

1. 无污染：深蓝溴化锂热泵使用溴化锂作为制冷剂，不会对大气臭氧层造成破坏，对环境无污染。

2. 节能减排：深蓝溴化锂热泵具有较高的能效比，能够有效降低能源消耗和二氧化碳排放。

五、应用领域

1. 商业建筑：深蓝溴化锂热泵适用于商场、写字楼、酒店等商业建筑的供暖和制冷。

2. 工业制冷：深蓝溴化锂热泵可用于工业生产中的制冷需求，如化工、冶金、制药等行业。

3. 居民住宅：深蓝溴化锂热泵也可用于住宅小区的集中供暖和制冷。

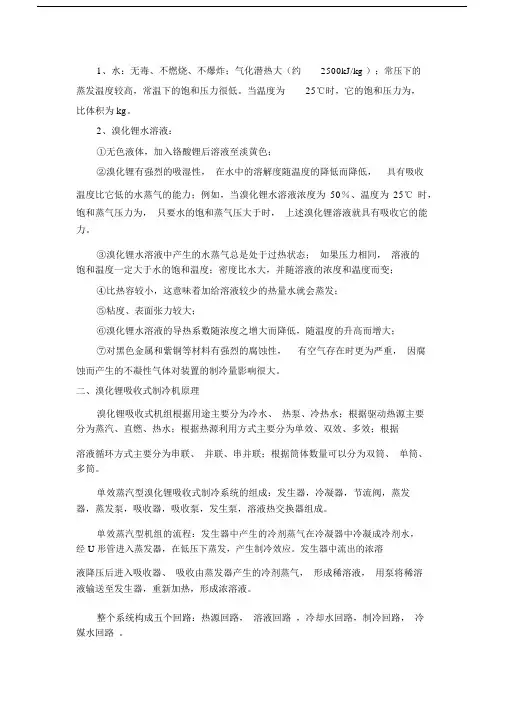

1、水：无毒、不燃烧、不爆炸；气化潜热大（约 2500kJ/kg ）；常压下的

蒸发温度较高，常温下的饱和压力很低。当温度为 25℃时，它的饱和压力为，

比体积为 kg。

2、溴化锂水溶液：

①无色液体，加入铬酸锂后溶液至淡黄色；

②溴化锂有强烈的吸湿性， 在水中的溶解度随温度的降低而降低， 具有吸收

温度比它低的水蒸气的能力；例如，当溴化锂水溶液浓度为 50％、温度为 25℃ 时，饱和蒸气压力为， 只要水的饱和蒸气压大于时， 上述溴化锂溶液就具有吸收它的能力。

③溴化锂水溶液中产生的水蒸气总是处于过热状态； 如果压力相同， 溶液的饱和温度一定大于水的饱和温度；密度比水大，并随溶液的浓度和温度而变；

④比热容较小，这意味着加给溶液较少的热量水就会蒸发；

⑤粘度、表面张力较大；

⑥溴化锂水溶液的导热系数随浓度之增大而降低，随温度的升高而增大；

⑦对黑色金属和紫铜等材料有强烈的腐蚀性， 有空气存在时更为严重， 因腐

蚀而产生的不凝性气体对装置的制冷量影响很大。

二、溴化锂吸收式制冷机原理

溴化锂吸收式机组根据用途主要分为冷水、 热泵、冷热水；根据驱动热源主要分为蒸汽、直燃、热水；根据热源利用方式主要分为单效、双效、多效；根据

溶液循环方式主要分为串联、 并联、串并联；根据筒体数量可以分为双筒、 单筒、多筒。

单效蒸汽型溴化锂吸收式制冷系统的组成：发生器，冷凝器，节流阀，蒸发器，蒸发泵，吸收器，吸收泵，发生泵，溶液热交换器组成。

单效蒸汽型机组的流程：发生器中产生的冷剂蒸气在冷凝器中冷凝成冷剂水，经 U 形管进入蒸发器，在低压下蒸发，产生制冷效应。发生器中流出的浓溶

液降压后进入吸收器、 吸收由蒸发器产生的冷剂蒸气， 形成稀溶液， 用泵将稀溶液输送至发生器，重新加热，形成浓溶液。

整个系统构成五个回路：热源回路， 溶液回路 ，冷却水回路，制冷回路， 冷媒水回路 。

溶液回路：（焓 - 浓度图）

①发生过程（ 2-7-5-4 ）；②热交换（ 4-8 、2-7 ）；③稀浓混合（ 8-9 、2-9 ）；④浓溶液吸收（ 9’-2 ）

离心机组与溴化锂机组比较

--

时间：2005-11-15 13:11 来源： 发布评论

摘要： 以南宁地区某工程为例，从机组性能、运行费用、衰减程度、初投资等几方面对离心式冷水机组与直燃型溴化锂冷水机组进行了比较，得出了溴化锂吸收式机组在实际应用中的缺陷和在初投资和运行费用方面的优势。

关键词： 离心式 直燃型 节能 比较 费用

一、 比较条件

（1）本工程系南宁地区，总制冷量Q0为544万大卡/小时，制热量200万大卡/时，卫生热水量20吨/时（120万大卡/小时）。

（2）南宁地区室外气候条件：夏季空气调节室外计算干球温度：34.2℃，夏季空气调节室外计算湿球温度：27.5℃。

二、采用离心式冷水机组与直燃型溴化锂冷水机组定性比较

离心式冷水机组 直燃型溴化锂冷水机组

基

本

原

理 ·离心式冷水机组是利用电作为动力源，氟利昂制冷剂在蒸发器内蒸发吸收载冷剂水的热量进行制冷，蒸发吸热后的氟利昂湿蒸汽被压缩机压缩成高温高压气体，经水冷冷凝器冷凝后变成液体，经膨胀阀节流进入蒸发器再循环。从而制取7℃-12℃冷冻水供空调末端空气调节。 ·直燃型溴化锂吸收式冷水机组是以热能为动力源，如燃油、燃煤、燃天然气等。以水为制冷剂，从溴化锂溶液为吸收剂，从而制取7℃-12℃冷冻水供空调末端空气调节。直燃型溴化锂吸收式冷水机组由高发生器、低发生器、冷凝器、蒸发器、吸收器、溶液泵、溶剂泵等组成。

动

力

装

置 ·采用全封闭的制冷压缩机。

·工作原理：叶片高速旋转，速度变化产生压力。为速度式压缩机。 ·直燃型溴化锂吸收式冷水机组没有像水冷螺杆冷水机组一样的制冷压缩机，其吸收器和高、低发生器的组合相当于制冷压缩机。

·工作动力：直燃型溴化锂

动

力 ·运动部件少，故障率低，可靠性高。

·性能系数值高，一般在吸收式冷水机组是水为制冷剂，溴化锂溶液为吸收剂，利用溴化锂溶液的浓度差作为工装

置 5.0以上。30％负荷运行可实现无极调节，节能效果更加明显。 质流动的动力。

.

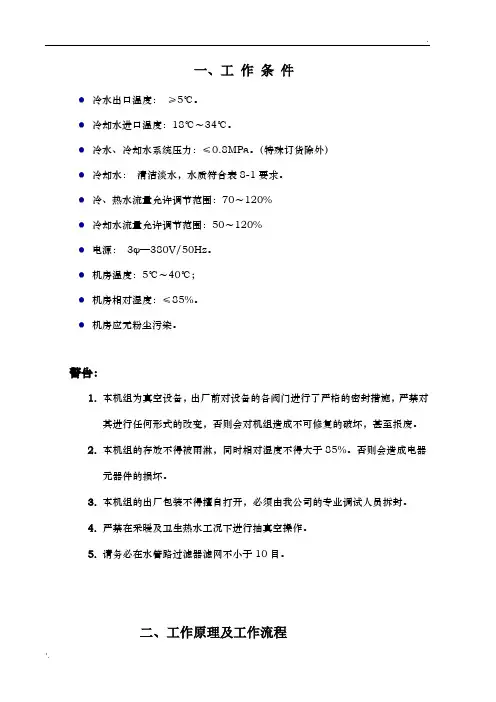

'. 一、工 作 条

件

冷水出口温度： ≥5℃。

冷却水进口温度：18℃～34℃。

冷水、冷却水系统压力：≤0.8MPa。（特殊订货除外）

冷却水： 清洁淡水，水质符合表8-1要求。

冷、热水流量允许调节范围：70～120%

冷却水流量允许调节范围：50～120%

电源： 3φ—380V/50Hz。

机房温度：5℃～40℃；

机房相对湿度：≤85%。

机房应无粉尘污染。

警告：

1. 本机组为真空设备，出厂前对设备的各阀门进行了严格的密封措施，严禁对其进行任何形式的改变，否则会对机组造成不可修复的破坏，甚至报废。

2. 本机组的存放不得被雨淋，同时相对湿度不得大于85%。否则会造成电器元器件的损坏。

3. 本机组的出厂包装不得擅自打开，必须由我公司的专业调试人员拆封。

4. 严禁在采暖及卫生热水工况下进行抽真空操作。

5. 请务必在水管路过滤器滤网不小于10目。

二、工作原理及工作流程 .

'. 直燃型溴化锂吸收式冷热水机组(简称直燃机或机组)以燃料的燃烧热为驱动热源，利用冷剂水的蒸发吸热制取冷水，直接利用冷剂蒸汽冷凝放热制取热水。

在日常生活中，我们都有这样的常识，把酒精滴在皮肤上会有凉爽的感觉，这是因为酒精蒸发时吸取皮肤热量。不仅酒精，任何一种液体在蒸发时，都要吸取周围的热量。

同样，我们知道，液体沸腾温度随其压力改变。压力愈低，其沸腾温度也愈低。例如：在一个大气压下，水的沸腾温度为100℃，而在0.00891个大气压时，水的沸腾温度就降到5℃了。水的沸腾温度随压力的降低而降低。如果我们能创造一个压力很低，或者说真空度很高的环境，让水在其中沸腾蒸发，就能获得制冷效果了。

直燃机就是利用上述原理，让水在压力很低的蒸发器传热管上沸腾蒸发吸热，制取低温冷水的。显然，为使蒸发器的蒸发、吸热过程连续进行，就必须不断地补充冷剂水，并不断带走蒸发后的冷剂蒸汽。这一功能是依靠溴化锂溶液的吸收特性来实现的。
