多用电表的读数方法

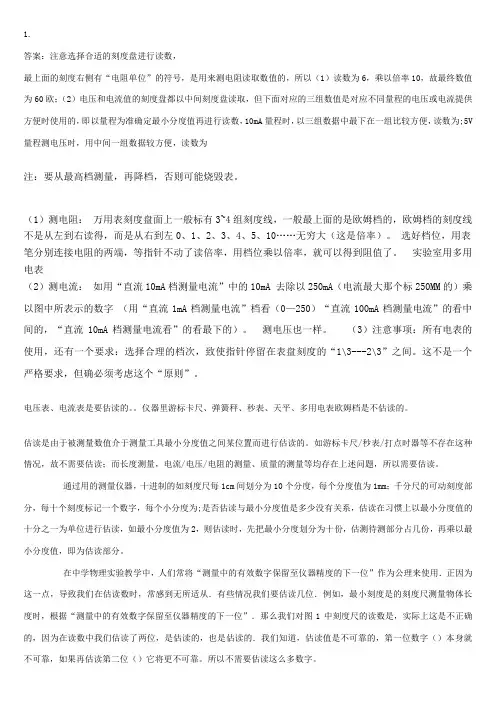

1.

答案：注意选择合适的刻度盘进行读数，

最上面的刻度右侧有“电阻单位”的符号，是用来测电阻读取数值的，所以（1）读数为6，乘以倍率10，故最终数值为60欧；（2）电压和电流值的刻度盘都以中间刻度盘读取，但下面对应的三组数值是对应不同量程的电压或电流提供方便时使用的，即以量程为准确定最小分度值再进行读数，10mA量程时，以三组数据中最下在一组比较方便，读数为;5V量程测电压时，用中间一组数据较方便，读数为

注：要从最高档测量，再降档，否则可能烧毁表。

（1）测电阻： 万用表刻度盘面上一般标有3~4组刻度线，一般最上面的是欧姆档的，欧姆档的刻度线不是从左到右读得，而是从右到左0、1、2、3、4、5、10……无穷大（这是倍率）。 选好档位，用表笔分别连接电阻的两端，等指针不动了读倍率，用档位乘以倍率，就可以得到阻值了。 实验室用多用电表

（2）测电流： 如用“直流10mA档测量电流”中的10mA 去除以250mA（电流最大那个标250MM的）乘以图中所表示的数字 （用“直流1mA档测量电流”档看（0—250）“直流100mA档测量电流”的看中间的，“直流10mA档测量电流看”的看最下的）。 测电压也一样。 （3）注意事项：所有电表的使用，还有一个要求：选择合理的档次，致使指针停留在表盘刻度的“1\3---2\3”之间。这不是一个严格要求，但确必须考虑这个“原则”。

电压表、电流表是要估读的。。仪器里游标卡尺、弹簧秤、秒表、天平、多用电表欧姆档是不估读的。

估读是由于被测量数值介于测量工具最小分度值之间某位置而进行估读的。如游标卡尺/秒表/打点时器等不存在这种情况，故不需要估读；而长度测量，电流/电压/电阻的测量、质量的测量等均存在上述问题，所以需要估读。

通过用的测量仪器，十进制的如刻度尺每1cm间划分为10个分度，每个分度值为1mm；千分尺的可动刻度部分，每十个刻度标记一个数字，每个小分度为;是否估读与最小分度值是多少没有关系，估读在习惯上以最小分度值的十分之一为单位进行估读，如最小分度值为2，则估读时，先把最小分度划分为十份，估测待测部分占几份，再乘以最小分度值，即为估读部分。

龙源期刊网

谈多用电表读数的方法

作者：唐建伟

来源：《新教育时代》2015年第14期

摘 要：高考实验题对基本仪器使用的考察，已形成了常态化。而多用电表中关于电流表（电压表）的读数，是使用多用电表的难点之一，也是高考的热点之一。通过对历年高考试题做了大量研究后，总结归纳了多用表的读数规则，提供给广大教师和学生。

关键词：多用电表 高考试题 读数规则 例题

教学中，在多用电表的读数规则这个问题上，因教材、教参对此没有统一的规定、统一的标准，教师往往根据教辅资料、历年高考试题的答案以及个人的经验和总结，传授给学生的读数方法也就各不相同，出现了较混乱的教学现象。给高考备考带来了很大的困难。笔者对近些年的高考关于这类试题进行研究，现将研究结果提供给大家作参考，不妥之处，不吝赐教。

一、关于读数的规则

许多资料中读数规则是这样规定的，由最小分度来确定有效数字的位数。

（1）最小分度是“1”的仪器，测量误差出现在下一位，按十分之一的估读方式。

（2）最小分度是“2”或“5”的仪器，测量误差出现在本位，不再往下估读，分别按二分之一或五分之一读数。

采用这种读数方法得出的结果与高考答案对比时发现：最小分度是“1”或“5”的试题结果与高考答案一致。最小分度是“2”的试题结果与高考答案不一致。建议教师按以下的规则讲解就不会出现类似的问题：

（1）最小分度是“1”或“2”的仪器，测量误差出现在下一位，按十分之一的估读方式。

（2）最小分度是“5”的仪器，测量误差出现在本位，不再往下估读，按五分之一读数。

有例为证，例1、（2011年全国卷23题）使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源（一般为电池）、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端.现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流表，电阻箱，导线若干.实验时，将多用电表调至×1Ω挡，调好零点；电阻箱置于适当数值.完成下列填空：

电表的读数方法

在实验中，测量时要按照有效数字的规则来读数。而测量仪器的的读数规则为：测量误差出现在哪一位，读数就相应读到哪一位，在中学阶段一般可根据测量仪器的最小分度来确定读数误差出现的位置，对于常用仪器可按下述方法读数：

①最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读，如最小刻度是1mm的刻度尺，测量误差会出现在毫米的十分之一位上，估读到十分之几毫米。

②最小分度是“2”或“5”的仪器，测量误差出现在同一位上，同一位分别按二分之一或五分之一估读。如学生用的电流表0.6A量程（对应30格），最小分度为0.02A，误差出现在安培的百分位，只读到安培的百分位，估读半小格，不足半小格的舍去，超过半小格的按半小格估读，以安培为单位读数时，百分位上的数字可能为0、1、2„„9；学生用的电压表15V量程（对应30格），最小分度为0.5V，测量误差出现在伏特的十分位上，只读到伏特的十分位，估读五分之几小格，以电压为单位读数时，十分位上的数字可能为0、1、2„„9。

③对欧姆表的读数：由于电阻挡表盘刻度不均匀，难于估读，测量结果一般只需取两位有效数字，待测电阻的阻值应为表盘读数乘以相应量程的倍率。为减小读数误差，指针应指表盘较中间的部分，否则需换档，换档后，需重新进行电阻调零。

一、电压表和电流表读数

1.如图甲是学生实验用的有两个量程的电流表刻度盘,当用“+”和“-0.6”两接线柱时,能测量的最大电流是 A,对应刻度盘上每一小格代表 A,图中表针示数为 A;当使用电流表的“+”和“-3”两接线柱时,对应刻度盘上每一小格代表 A,图中表针示数为 A.

2．图乙为学生实验用的两个量程的电压表刻度盘,当使用较小量程时,测量电压最大值不得超过 V,每小格表示 V,图中指针示数 V;若使用的是较大量程时,则表盘刻度每小格表示 V,图中指针示数 V.

多用电表的读数规则

多用电表是用来测量电压、电流和电阻的，并且具有多种档位，使用的时候需要将用表笔分别接触两端。

测电阻：首先我们可以看到刻度盘上面标有3-4组刻度线，其中最上面的是欧姆档，也就是测电阻的，然后读数的时候要从右到左读取，注意，不是从左到右读数,随后根据需求选好档位，拿出用表笔，分别接触电阻的两端，直到指针不动了为止，此时读取的是倍率，阻值等于倍率乘以档位。

测电流：接下来我们来看看测电流，如果我们使用10mA的直流去测量电流中的10mA，那最终电流等于电流数除以250mA，再乘以电表所表示的数字就可以啦。

最后值得注意的是，所有的电表使用中，需要选择合理的档次，并且使指针停留在表盘刻度的1/3——2/3之间就可以啦，虽然这并不是一个严格的要求，但却是一个必须考虑的原则。
