多用电表的读数方法总结

高考物理多用表 读数练习专题

多用电表

【例】（2008年宁夏理综）

图1为一正在测量中的多用电表表盘.

（1）如果是用×10档测量电阻，则读数为

。

（2）如果是用直流10 mA档测量电流，则读数为 mA。

（3）如果是用直流5 V档测量电压，则读数为 V。

答案: (1)60 (2)7.18 (3)3.59

练习1、某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如图2所示，则其电阻值是__________。如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_________。改变挡位调整倍率后，要特别注意重新____________________。

练习2、用多用表测量电流、电压或电阻时，表盘指针的位置如图21＇-3所示。如果选择开关指在“ｖ—2.5”位置时，测量结果为 ；如果选择开关指在“ｍＡ—10”位置时，测量结果为 ；如果选择开关指在“Ω×100”位置时，测量结果为 。

练习3、（08上海长宁区一模）如图所示是学生实验用的多用表刻度盘，当选用量程为25V的电压档测量电压时，表针指于图示位置，则所测电压为_____V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为_______Ω；用多用表测电阻所运用的原理是___________________________________．

练习4、（（08上海浦东新区一模）如图是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为_____mＡ；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。如果要用此多用表测量一个约2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆档是_________（选填“×10”、“×100”或“×1K”）。换档结束后，实验操作上首先要进行的步骤是____________。

龙源期刊网

谈多用电表读数的方法

作者：唐建伟

来源：《新教育时代》2015年第14期

摘 要：高考实验题对基本仪器使用的考察，已形成了常态化。而多用电表中关于电流表（电压表）的读数，是使用多用电表的难点之一，也是高考的热点之一。通过对历年高考试题做了大量研究后，总结归纳了多用表的读数规则，提供给广大教师和学生。

关键词：多用电表 高考试题 读数规则 例题

教学中，在多用电表的读数规则这个问题上，因教材、教参对此没有统一的规定、统一的标准，教师往往根据教辅资料、历年高考试题的答案以及个人的经验和总结，传授给学生的读数方法也就各不相同，出现了较混乱的教学现象。给高考备考带来了很大的困难。笔者对近些年的高考关于这类试题进行研究，现将研究结果提供给大家作参考，不妥之处，不吝赐教。

一、关于读数的规则

许多资料中读数规则是这样规定的，由最小分度来确定有效数字的位数。

（1）最小分度是“1”的仪器，测量误差出现在下一位，按十分之一的估读方式。

（2）最小分度是“2”或“5”的仪器，测量误差出现在本位，不再往下估读，分别按二分之一或五分之一读数。

采用这种读数方法得出的结果与高考答案对比时发现：最小分度是“1”或“5”的试题结果与高考答案一致。最小分度是“2”的试题结果与高考答案不一致。建议教师按以下的规则讲解就不会出现类似的问题：

（1）最小分度是“1”或“2”的仪器，测量误差出现在下一位，按十分之一的估读方式。

（2）最小分度是“5”的仪器，测量误差出现在本位，不再往下估读，按五分之一读数。

有例为证，例1、（2011年全国卷23题）使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源（一般为电池）、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端.现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流表，电阻箱，导线若干.实验时，将多用电表调至×1Ω挡，调好零点；电阻箱置于适当数值.完成下列填空：

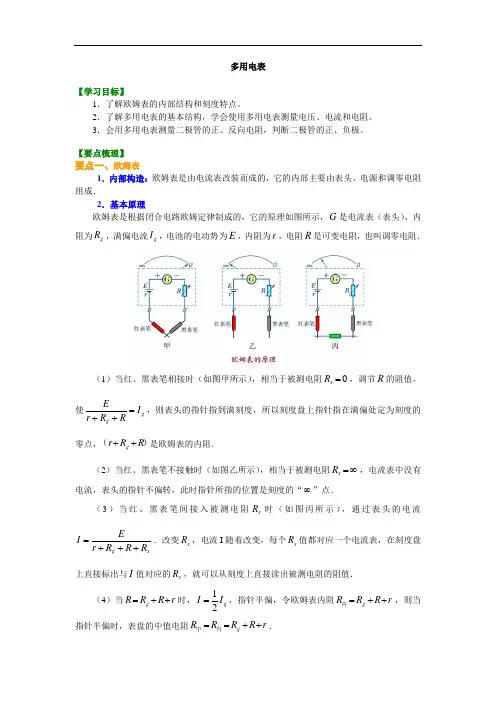

多用电表

【学习目标】

1．了解欧姆表的内部结构和刻度特点。

2．了解多用电表的基本结构，学会使用多用电表测量电压、电流和电阻。

3．会用多用电表测量二极管的正、反向电阻，判断二极管的正、负极。

【要点梳理】

要点一、欧姆表

1．内部构造：欧姆表是由电流表改装而成的，它的内部主要由表头、电源和调零电阻组成．

2．基本原理

欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，G是电流表（表头），内阻为gR，满偏电流gI，电池的电动势为E，内阻为r，电阻R是可变电阻，也叫调零电阻．

（1）当红、黑表笔相接时（如图甲所示），相当于被测电阻0xR，调节R的阻值，使ggEIrRR，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为刻度的零点，grRR（）是欧姆表的内阻．

（2）当红、黑表笔不接触时（如图乙所示），相当于被测电阻xR，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是刻度的“”点．

（3）当红、黑表笔间接入被测电阻xR时（如图丙所示），通过表头的电流gxEIrRRR．改变xR，电流I随着改变，每个xR值都对应一个电流表，在刻度盘上直接标出与I值对应的xR，就可以从刻度上直接读出被测电阻的阻值．

（4）当gRRRr时，12gII，指针半偏，令欧姆表内阻gRRRr内，则当指针半偏时，表盘的中值电阻gRRRRr中内．

要点诠释：

（1）当欧姆表未接入电阻，处于断路状态，即xR时，电路中没有电流，指针不偏转，故刻度盘最左端为处．故当电路接入电阻后如果偏角很小。表明被测电阻阻值较大．

（2）当欧姆表表笔直接相连，即0xR时，表路中电流最大．指针偏满，故电阻零刻度在最右端满偏电流处．

（3）xR与I是非线性关系，故电阻挡表盘刻度不均匀．从表盘上看，“左密右疏”，电阻零刻度是电流最大刻度，电阻“”刻度是电流零刻度．

101课堂内外电表读数方法解析李志梅（云南省玉龙县田家炳民族中学，云南 丽江674100）一、电压表和电流表的读数方法测量仪器的正确使用和读数是中学物理实验的基本要求，因此几乎成了每年高考必考的内容。我们在初中虽然已经学习了电压表和电流表的使用，但那时没有考虑估读问题。下面我们学习电表的读数方法及有效数字的确定。如图，同一电表有不同的量程，不同的量程对应不同的最小刻度值。因此，不同的量程下有不同的读数方法。电表的读数必然比较复杂。

（一）最小刻度是1的电表——十分法最小刻度是1（包括0.1、0.01）的电表，要估读到最小刻度的下一位，即下一位按十分之一估读 。用目测把每一小格等分成十份，看指针所在的位置（二）最小刻度是2的电表——二分法最小刻度是2（包括0.2、0.02）的电表，要估读到最小刻度的同一位，即同一位按二分之一估读 。用目测在每一小格中间认定一条“中间线”，看指针所在的位置，口诀是“靠边读边，靠中间读一半” 。（三）最小刻度是5的电表——五分法最小刻度是5（包括0.5、0.05）的电表，要估读到最小刻度的同一位，即同一位按五分之一估读 。用目测把每一小格等分成五份，看指针所在的位置。一句话总结：最小分度为1的，估读到下一位；最小分度为2或5的，估读到本位。

例：如图甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“-0.6”两个接线柱，则表的示数为_____，如果接入电路的是“+”和“-3”两个接线柱，则表的示数为_____。在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____。解析：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。若选用的量程为3A，则最小分度为0.1 A，读数应估读到其最小分度的1/10，所以读数为1.86 A。在乙图中，若选用的量程为15V，则最小分度为0.5V，读数应估读到其最小分度的1/5，所以读数为6.0V。若选用的量程为3V，则最小分度为0.1V，读数应估读到其最小分度的1/10，所以读数为1.20V。二、多用电表的读数方法（一）多用电表的电流档和非交流2.5V电压档的读数方法
