拉力机工作原理

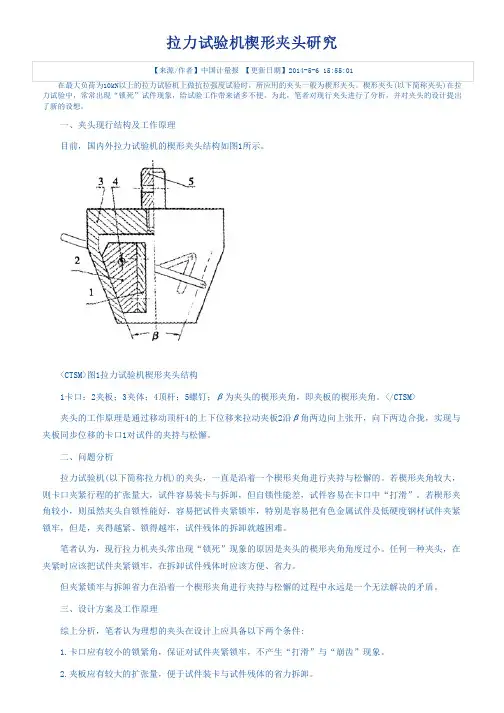

拉力试验机楔形夹头研究

【来源/作者】中国计量报 【更新日期】2014-5-6 15:55:01在最大负荷为10kN以上的拉力试验机上做抗拉强度试验时，所应用的夹头一般为楔形夹头。楔形夹头(以下简称夹头)在拉力试验中，常常出现“锁死”试件现象，给试验工作带来诸多不便。为此，笔者对现行夹头进行了分析，并对夹头的设计提出了新的设想。一、夹头现行结构及工作原理目前，国内外拉力试验机的楔形夹头结构如图1所示。

图1拉力试验机楔形夹头结构

1卡口；2夹板；3夹体；4顶杆；5螺钉；β为夹头的楔形夹角，即夹板的楔形夹角。

夹头的工作原理是通过移动顶杆4的上下位移来拉动夹板2沿β角两边向上张开，向下两边合拢，实现与夹板同步位移的卡口1对试件的夹持与松懈。

二、问题分析

拉力试验机(以下简称拉力机)的夹头，一直是沿着一个楔形夹角进行夹持与松懈的。若楔形夹角较大，则卡口夹紧行程的扩张量大，试件容易装卡与拆卸，但自锁性能差，试件容易在卡口中“打滑”。若楔形夹角较小，则虽然夹头自锁性能好，容易把试件夹紧锁牢，特别是容易把有色金属试件及低硬度钢材试件夹紧锁牢，但是，夹得越紧、锁得越牢，试件残体的拆卸就越困难。

笔者认为，现行拉力机夹头常出现“锁死”现象的原因是夹头的楔形夹角角度过小。任何一种夹头，在夹紧时应该把试件夹紧锁牢，在拆卸试件残体时应该方便、省力。

但夹紧锁牢与拆卸省力在沿着一个楔形夹角进行夹持与松懈的过程中永远是一个无法解决的矛盾。

三、设计方案及工作原理

综上分析，笔者认为理想的夹头在设计上应具备以下两个条件:

1.卡口应有较小的锁紧角，保证对试件夹紧锁牢，不产生“打滑”与“崩齿”现象。

2.夹板应有较大的扩张量，便于试件装卡与试件残体的省力拆卸。图2是本设计给出的最大试验力在10kN以上的拉力机楔形夹头的示意图。

图2最大试验力在10kN以上的拉力机楔形夹头示意图

6挡板；7拉簧；α为卡口的楔形夹角；其中，α≤30°，β≥40°。

本设计是在两楔形夹板2中间又设计了一对楔形卡口，该卡口能沿着自己的楔形夹角α上下位移；卡口的楔形夹角α小于夹板的楔形夹角β；卡口外面与夹板内面凸凹相嵌接合，卡口凸部尺寸i小于夹板凹部尺寸L；卡口与夹板前后两端用止口挡板6配合，并按有拉簧7，卡口在拉簧的作用下被拉至足够的高度；止口挡板6与卡口的配合及拉簧的中心线和卡口的拉移斜面方向一致，以保证卡口能沿着楔形夹角α上下移动。

拉力机设置参数

摘要：

1.引言

2.拉力机的工作原理

3.拉力机的主要参数

3.1 量程

3.2 分辨率

3.3 夹具

3.4 速度

3.5 拉伸模式

4.如何设置拉力机参数

4.1 选择合适的量程

4.2 调整分辨率

4.3 选择适当的夹具

4.4 设置合适的拉伸速度

4.5 选择合适的拉伸模式

5.设置参数的注意事项

6.总结

正文：

拉力机广泛应用于各种材料的拉伸性能测试，为了确保测试结果的准确性和可靠性，正确设置拉力机参数至关重要。本文将详细介绍拉力机设置参数的相关知识。

首先，我们需要了解拉力机的工作原理。拉力机通过施加一定的拉力，使被测材料发生拉伸变形，然后测量变形量，从而得到材料的拉伸性能。拉力机的性能指标主要包括量程、分辨率、夹具、速度和拉伸模式等。

1.量程

量程是指拉力机能够测量的最大拉力。在选择量程时，应根据被测材料的预期最大拉力来选择，以确保测试过程中拉力机不会因超负荷而损坏。

2.分辨率

分辨率是指拉力机能够测量的最小拉力变化。分辨率越高，测试结果越精确。在选择分辨率时，应根据被测材料的拉伸性能以及测试结果的准确度要求来选择。

3.夹具

夹具是用来固定被测材料的，其尺寸和形状应与被测材料相匹配。选择适当的夹具可以确保测试过程中材料受到均匀的拉力。

4.速度

速度是指拉伸过程中材料的速度。选择合适的拉伸速度可以确保测试过程中材料的拉伸变形在可接受范围内，同时避免因速度过快导致的测试结果失真。

5.拉伸模式

拉伸模式包括恒速拉伸、恒应变拉伸等。根据被测材料的特性以及测试目的，选择合适的拉伸模式可以获得更准确的测试结果。

设置拉力机参数时，应注意以下几点： 1.根据被测材料的实际性能和测试要求，选择合适的参数；

2.在设置参数过程中，避免超负荷运行拉力机；

拉伸机工作原理

拉伸机是一种重要的机械设备，广泛应用于金属加工、塑料加工和精密机械加工等行业。拉伸机的主要作用是通过应用外力，改变材料的形状和结构，从而实现材料的强度、硬度、延展性等性质的调整和优化。本文将介绍拉伸机的工作原理及其相关知识。

一、拉伸机的分类

拉伸机主要有以下几种分类：

1.按工作方式分：液压拉伸机、电动拉伸机、手动拉伸机等。

2.按拉伸方式分：单柱拉伸机、双柱拉伸机、四柱拉伸机等。

3.按承载能力分：微型拉伸机、中型拉伸机、大型拉伸机等。

4.按应用领域分：金属拉伸机、塑料拉伸机、精密机械拉伸机等。

二、拉伸机的工作原理

拉伸机的工作原理主要是通过外力作用于被试材料，使其产生应变，从而测定被试材料的力学性质。被试材料在拉伸机中的形变是由以下几个因素共同作用的：

1.拉力：拉伸机在被试材料两端施加拉力，使其在拉伸力的作用下发生形变。

2.变形计：拉伸机配备了一组敏感的变形计，可以测定被试材料的形变量。

3.位移计：拉伸机还配备了一组位移计，可以测定被试材料的位移量。

4.力传感器：拉伸机安装了一组力传感器，可以测定拉力的大小。

5.控制系统：拉伸机还装备有一套用于自动控制测试过程的计算机系统，可以实现自动控制和数据采集。

在拉伸机的工作过程中，操作员需要将被试材料夹紧在拉伸机机架上，然后根据需要进行预加载（载荷与材料的界面的紧密接触）或预应力处理。接下来，通过拉伸机的控制系统控制拉伸速度和加载方式，逐步增加拉力，使被试材料发生形变。拉伸机会读取位移计的输出信号，并将这些信号传输到计算机系统中进行处理和分析。当被试材料的断裂拉力达到最大值（材料的破坏强度）时，拉伸机会停止施加拉力，并显示出材料的断裂拉力和断裂伸长率等数据参数。

三、拉伸试验的应用领域 拉伸试验在各行各业中得到了广泛的应用。在材料科学领域，拉伸试验可以对不同材料的力学性质进行研究和测定，包括材料的强度、延展性、破断强度和破断伸长率等参数。在机械工程领域，拉伸试验可以用于测试零件的材料强度，以确保设计的零件可以承受预期的机械载荷。在建筑行业，拉伸试验可以用于测试混凝土梁、钢筋和装配件等材料的强度参数，以确保施工的建筑物具有足够的强度和稳定性。

平衡拉力器结构原理

引言：

平衡拉力器是一种常见的机械结构，它可以在一定范围内平衡外部力的作用，使物体保持相对稳定的状态。它的原理是通过调节不同方向上的拉力，使得物体所受的合力为零。本文将详细介绍平衡拉力器的结构原理，并探讨其在实际应用中的重要性。

一、平衡拉力器的组成

平衡拉力器由多个拉力杆组成，每个拉力杆都连接在物体的不同部位，并通过一个中心节点连接在一起。这些拉力杆可以是刚性杆件或弹性杆件，其长度和角度根据具体应用而定。通过调节每个拉力杆的长度和角度，可以使得物体所受的拉力相互平衡，达到平衡状态。

二、平衡拉力器的工作原理

平衡拉力器的工作原理基于牛顿第三定律和杆件受力平衡原理。当物体受到外部力作用时，每个拉力杆都会受到相应的拉力，这些拉力可以分解为水平和垂直方向的分力。根据牛顿第三定律，拉力杆对物体的作用力与物体对拉力杆的作用力大小相等，方向相反。通过调节每个拉力杆的长度和角度，可以使得每个拉力杆的水平和垂直分力之和为零，即达到平衡状态。

三、平衡拉力器的应用 平衡拉力器在各个领域都有广泛的应用。在建筑工程中，平衡拉力器可以用于悬挂大型吊车，平衡吊车受到的重力和风力的影响，保证吊车的稳定性。在机械工程中，平衡拉力器可以用于平衡机械臂、机器人等设备，使其能够保持平衡姿态。在交通工具中，平衡拉力器可以用于平衡自行车、摩托车等车辆，提高行驶的稳定性。在航空航天领域，平衡拉力器可以用于平衡飞机、火箭等飞行器，确保其在高速飞行时的稳定性。

四、平衡拉力器的优势

相比于其他平衡结构，平衡拉力器具有以下几个优势：

1. 灵活性：通过调节拉力杆的长度和角度，可以适应不同的应用需求，实现多种平衡状态。

2. 稳定性：平衡拉力器可以在一定范围内平衡外部力的作用，使物体保持相对稳定的状态。

3. 节省空间：平衡拉力器结构紧凑，可以在有限的空间内实现平衡控制，节省了空间资源。

4. 耐久性：平衡拉力器采用杆件结构，具有较高的强度和刚度，能够承受较大的力矩和拉力。
