第 1 页 共 2 页 电力系统的等值电路
系统中有不同的电压等级，不能仅仅将单元件的等值电路接元件原有参数简洁的相连，而要进行适当的参数归算，将全系统各元件的参数归算至同一个电压等级，才能将各元件的等值电路连接起来，称为系统的等值电路。
参数归算到哪一个电压等级，视具体状况而定，归算到哪一级，就称为基本级。
一、元件参数对应于多个电压等级的等值电路
等值电路见图1。
图1 元件参数对应于多个电压等级的等值电路二、参数对应于同一电压等级的等值电路
分析方法见图2。
图2 参数对应于同一电压等级的等值电路分析方法
1.用出名值计算时的电压及归算 要留意电压等级的归算。参数归算过程： 〔1〕选基本级。 〔2〕确定变比。变压器的变比分为两种，实际额定变比和平均额定变比。 〔3〕参数归算。
1〕精确归算法：变压器的实际额定变比为：
待归算级的参数与归算到基本级后的参数关系：
2〕近似归算法：变压器的平均额定变比进行参数归算，变压器两侧母线的平均额定电压一般较网络的额定电压近似高5％。
2.标么值计算时的电压级归算
标么制是相对单位制的一种表示方法，在标么制中参加计算的各物理量都是用无单位的相对数值表示。
本文格式为Word版，下载可任意编辑，页眉双击删除即可。
第 2 页 共 2 页 〔1〕标么值的特点 ：1〕标么值是无单位的量。2〕标么值计算结果清晰，便于快速推断计算结果的正确性，可大大简化计算。3〕标么值与百分值有关系。在进行电力系统分析和计算时，有些物理量的百分值是已知的，可利用标么值与百分值的关系求得标么值。
〔2〕三相系统中基准值的选择
基准值的单位与出名值单位相同；且各量的基准值之间符合电路的基本关系式。即：
电力系统分析
习题集
华北电力大学
前 言
本书是在高等学校教材《电力系统稳态分析》和《电力系统暂态分析》多次修改之后而编写的与之相适应的习题集。
电力系统课程是各高等院校、电气工程专业的必修专业课，学好这门课程非常重要，但有很大的难度。根据国家教委关于国家重点教材的编写要求，为更好地满足目前的教学需要，为培养出大量高质量的电力事业的建设人材，我们编写了这本《电力系统分析习题集》。力求使该书具有较强的系统性、针对性和可操作性，以便能够使学生扎实的掌握电力系统基本理论知识，同时也能够为广大电力工程技术人员提供必要的基础理论、计算方法，从而更准确地掌握电力系统的运行情况，保证电力系统运行的可靠、优质和经济。
全书内容共分十五章，第一至第六章是《电力系统稳态分析》的习题，第七至第十四章是《电力系统暂态分析》的习题，第十五章是研究生入学考试试题。
本书适用于高等院校的师生、广大电力工程技术人员使用，同时也可作为报考研究生的学习资料。
由于编写的时间短，内容较多，书中难免有缺点、错误，诚恳地希望读者提出批评指正。
目 录
第一部分 电力系统稳态分析 第一章 电力系统的基本概念
第二章 电力系统的元件参数及等值电路
第三章 简单电力系统的计算和分析
第四章 电力系统潮流的计算机算法
第五章 电力系统的有功功率和频率调整
第六章 电力系统的无功功率和电压调整
第二部分 电力系统暂态分析
第七章 电力系统故障分析的基本知识
第八章 同步发电机突然三相短路分析
第九章 电力系统三相短路的实用计算
第十章 对称分量法及元件的各序参数和等值电路
第十一章 不对称故障的分析、计算
第十二章 电力系统各元件的机电特性
第十三章 电力系统静态稳定
第十四章 电力系统暂态稳定
第十五章 研究生入学考试试题
附录
第一部分 电力系统稳态分析
电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。
1 / 2
练习题 第二章 电网的正序参数和等值电路
第二章 电网的正序参数和等值电路
2-1 架空输电线路的电阻、电抗、电纳和电导怎么计算？影响电抗参数的主要因素是什么？
2-2 架空线路采用分裂导线有什么好处？电力系统一般以什么样的等值电路来表示？
2-3 何谓输电线路的自然功率？为何希望输送的功率接近自然功率？ 2-4 何谓短输电线路、中长输电线路和长输电线路？它们是相对于什么而言的？它们的等值电路有何不同？
2-5 某三相单回输电线路，采用LGJ-300型导线，已知导线的相间距离为6m，查手册，该型号导线的计算外径为25.68mm。试求：（1）三相导线水平排列且完全换位时，每公里线路的电抗和电纳。（2）三相导线按等边三角形排列时，每公里线路的电抗和电纳。
2-6 500kV架空线长600km，采用三分裂导线，型号为LGJQ-400×3（计算半径为13.7mm），分裂间距为400mm，三相导线水平排列，相间距为11m。试作出其等值电路并计算波阻抗、波长、传播速度和自然功率。
2PKUN?Ω?、XT? 2-7 双绕组变压器的参数计算通常采用RT?21000SN2UK%?UNN?Ω?、GT?P02?S?和BT?I0%?S?S?这一组公式，试问：PK、2100SN100UN1000UNUK%、P0、I0%分别表示什么量？在公式推导过程中分别做了怎样的近似假设？ 2-8 一台SFL120 000/110型的双绕组降压变压器，额定容量为20 000kVA，额定电压为110kV/11kV，PK=135kW，UK%=10.5，P0=22kW，I0%=0.8。试计算折算到一次侧的变压器参数。
2-9 试求习题2-18中变压器不含励磁支路时的Π型等值电路。
2-10 有一容量比为90/60/60MVA，额定电压为220kV/38.5kV/11kV的三绕组变压器。工厂给出的数据为：
专业资料
WORD完美格式 下载可编辑

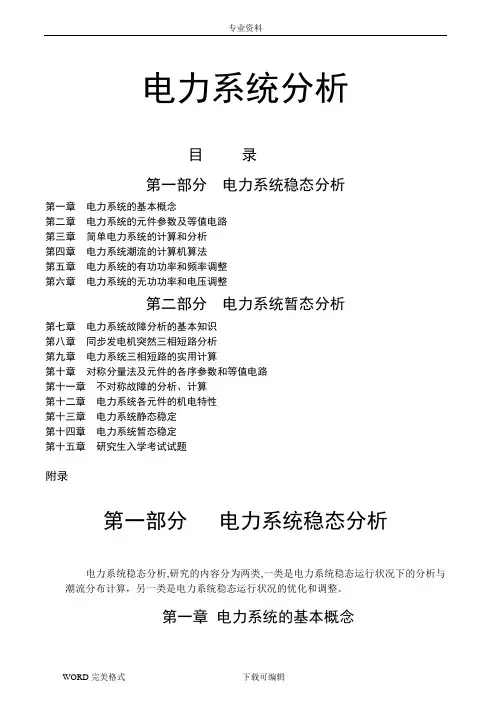

电力系统分析
目 录
第一部分 电力系统稳态分析
第一章 电力系统的基本概念
第二章 电力系统的元件参数及等值电路
第三章 简单电力系统的计算和分析
第四章 电力系统潮流的计算机算法
第五章 电力系统的有功功率和频率调整
第六章 电力系统的无功功率和电压调整
第二部分 电力系统暂态分析
第七章 电力系统故障分析的基本知识
第八章 同步发电机突然三相短路分析
第九章 电力系统三相短路的实用计算
第十章 对称分量法及元件的各序参数和等值电路
第十一章 不对称故障的分析、计算
第十二章 电力系统各元件的机电特性
第十三章 电力系统静态稳定
第十四章 电力系统暂态稳定
第十五章 研究生入学考试试题
附录
第一部分 电力系统稳态分析
电力系统稳态分析,研究的内容分为两类,一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。
第一章 电力系统的基本概念
专业资料
WORD完美格式 下载可编辑 1—1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？
1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的?
1—3 我国电网的电压等级有哪些？
1—4 标出图1—4电力系统中各元件的额定电压。
1—5 请回答如图1－5所示电力系统中的二个问题:
⑴ 发电机G、变压器1T2T3T4T、三相电动机D、单相电灯L等各元件的额定电压。
⑵ 当变压器1T在+2。5％抽头处工作，2T在主抽头处工作，3T在-2。5%抽头处工作时，求这些变压器的实际变比。
1-6 图1—6中已标明各级电网的电压等级.试标出图中发电机和电动机的额定电压及变压器的额定变比。
