室内排水管道安装规范

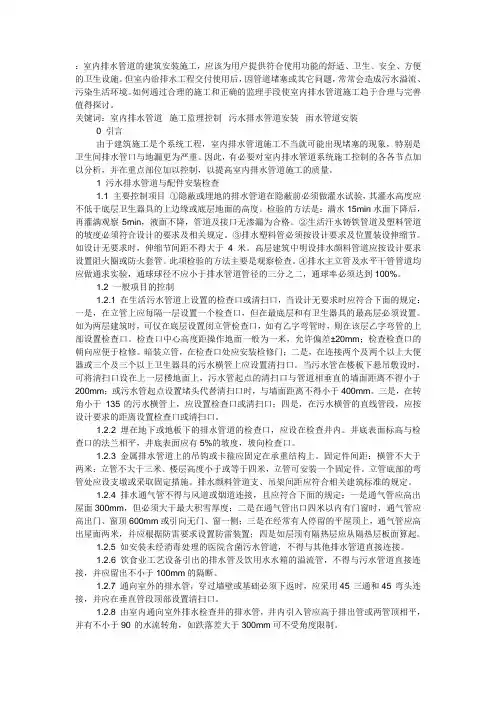

：室内排水管道的建筑安装施工，应该为用户提供符合使用功能的舒适、卫生、安全、方便的卫生设施。但室内给排水工程交付使用后，因管道堵塞或其它问题，常常会造成污水溢流、污染生活环境。如何通过合理的施工和正确的监理手段使室内排水管道施工趋于合理与完善值得探讨。

关键词：室内排水管道 施工监理控制 污水排水管道安装 雨水管道安装

0 引言

由于建筑施工是个系统工程，室内排水管道施工不当就可能出现堵塞的现象，特别是卫生间排水管口与地漏更为严重。因此，有必要对室内排水管道系统施工控制的各各节点加以分析，并在重点部位加以控制，以提高室内排水管道施工的质量。

1 污水排水管道与配件安装检查

1.1 主要控制项目 ①隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面的高度。检验的方法是：满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。②生活汗水铸铁管道及塑料管道的坡度必须符合设计的要求及相关规定。③排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4米。高层建筑中明设排水颜料管道应按设计要求设置阻火圈或防火套管。此项检验的方法主要是观察检查。④排水主立管及水平干管管道均应做通求实验，通球球径不应小于排水管道管径的三分之二，通球率必须达到100%。

1.2 一般项目的控制

1.2.1 在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下面的规定：一是，在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。如为两层建筑时，可仅在底层设置闭立管检查口，如有乙字弯管时，则在该层乙字弯管的上部设置检查口。检查口中心高度距操作地面一般为一米，允许偏差±20mm；检查检查口的朝向应便于检修。暗装立管，在检查口处应安装检修门；二是，在连接两个及两个以上大便器或三个及三个以上卫生器具的污水横管上应设置清扫口。当污水管在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；或污水管起点设置堵头代替清扫口时，与墙面距离不得小于400mm。三是，在转角小于135°的污水横管上，应设置检查口或清扫口；四是，在污水横管的直线管段，应按设计要求的距离设置检查口或清扫口。

表C1-3 技术交底记录

工程名称 交底部位

工程编号 日 期

交底内容：

室内塑料排水管道安装

本章适用于民用及一般工业建筑室内生活排水、雨水及有酸碱性的排水管道安装。

1．材料要求

1.1 管材为硬质聚氯乙烯(UPVC)。所用粘结剂应是同一厂家配套产品，应与卫生洁具连接相适宜，并有产品合格证及说明书。

1.2 管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于1%。管件造型应规矩、光滑、无毛剌。承口应有梢度，并与插口配套。

1.3 其它材料：粘结剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。

2．主要机具

2.1 手电钻、冲击钻、手锯、铣口器、钢刮板、活板手、手锤、水平尺、套丝板、毛刷、棉布、线坠等。

3．作业条件

3.1 埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。

3.2 暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。土建模板已拆除，操作场地清理干净，安装高度超过3.5米应搭好架子。

3.3 室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，粗装修抹灰工程已完成。安装场地无障碍物。

4．操作工艺

工艺流程：

安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→

封口堵洞→→闭水试验→ 通水试验

4.1 预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞剌，外棱铣出15度角。粘结前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。试插合格后，用棉布将承插口需粘结部位的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘结剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘结时将插口稍作转动，以利粘结剂分布均匀，约30秒至一分钟即可粘结牢固。粘牢后立即将溢出的粘结剂擦拭干净。多口粘连时应注意预留口方向。

共9页，第1页

室内排水管道安装工程 分项工程质量技术交底卡

GD2301003

施工单位

工程名称 分部工程

交底部位 日 期 年 月 日

交

底

内

容

一、 施工准备

（一） 作业条件

UPVC埋设管道，应开挖沟槽，沟槽要平直，必须有坡度，沟底夯实。地下铸铁排水管道的铺设必须在基础达到或接近±O.OO标高，房心回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管线穿过建筑基础处，己按设计要求预留管洞。暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件巳完成。土建支模巳拆除，操作场地清理干净，安装高度超过3.5m应搭脚手，并做好安全防护。室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，粗装修抹灰工程已完成。安装场地无障碍物。

（二） 材料要求

1. 硬质聚氯乙烯(UPVC)管材、管件、支架、粘接剂应是管材厂家配套产品。管道规格尺寸应与卫生洁具连接适宜，并有产品质量合格证、相关检验报告及说明书。管材内外表层应光滑，无气泡、裂纹，管壁厚度均匀，色泽一致。直管段挠度不大于1%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。码放时地面要平，如果上架应多设几个支点防止管子变形。冬季防止冻坏，夏季防止太阳晒。用到的其他材料有：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂、铅笔等。

2. 铸铁排水管道及管件品种、规格应符合设计要求。灰口铸铁的管壁应厚度均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件造型规矩，法兰接口平正光洁严密，地漏和返水弯的扣距必须一致，不得有偏扣、乱扣、方扣、丝扣不全等现象。青麻、油麻要整齐，不允许有腐朽现象。沥青漆、防锈漆、调和漆和银粉必须有产品合格证。水泥一般采用强度等级P.O32.5的普通水泥，必须有产品合格证、出厂检测报告及进场复验报告。用到的其他材料有：汽油、机油、胶皮布、电气、焊条、型钢、螺栓、螺母、铅丝等。

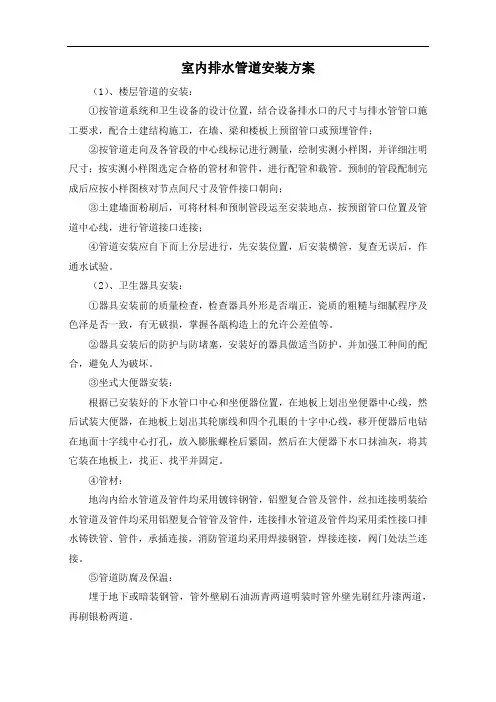

室内排水管道安装方案

（1）、楼层管道的安装：

①按管道系统和卫生设备的设计位置，结合设备排水口的尺寸与排水管管口施工要求，配合土建结构施工，在墙、梁和楼板上预留管口或预埋管件；

②按管道走向及各管段的中心线标记进行测量，绘制实测小样图，并详细注明尺寸；按实测小样图选定合格的管材和管件，进行配管和裁管。预制的管段配制完成后应按小样图核对节点间尺寸及管件接口朝向；

③土建墙面粉刷后，可将材料和预制管段运至安装地点，按预留管口位置及管道中心线，进行管道接口连接；

④管道安装应自下而上分层进行，先安装位置，后安装横管，复查无误后，作通水试验。

（2）、卫生器具安装：

①器具安装前的质量检查，检查器具外形是否端正，瓷质的粗糙与细腻程序及色泽是否一致，有无破损，掌握各瓿构造上的允许公差值等。

②器具安装后的防护与防堵塞，安装好的器具做适当防护，并加强工种间的配合，避免人为破坏。

③坐式大便器安装：

根据已安装好的下水管口中心和坐便器位置，在地板上划出坐便器中心线，然后试装大便器，在地板上划出其轮廓线和四个孔眼的十字中心线，移开便器后电钻在地面十字线中心打孔，放入膨胀螺栓后紧固，然后在大便器下水口抹油灰，将其它装在地板上，找正、找平并固定。

④管材：

地沟内给水管道及管件均采用镀锌钢管，铝塑复合管及管件，丝扣连接明装给水管道及管件均采用铝塑复合管管及管件，连接排水管道及管件均采用柔性接口排水铸铁管、管件，承插连接，消防管道均采用焊接钢管，焊接连接，阀门处法兰连接。

⑤管道防腐及保温：

埋于地下或暗装钢管，管外壁刷石油沥青两道明装时管外壁先刷红丹漆两道，再刷银粉两道。

⑤管道标高：

生活和消防给水均指管中心标高，排水管均指管内底标高。

⑥管道坡度：

给水管道均以I=0.003坡度坡向立管及配水点，排水管道采用标准坡度。

⑦管道支架和吊架

板底的水平横管在板底沿管道走向设吊架固定支撑。立管沿墙设管卡固定支撑。
