建筑物排水管道安装规范

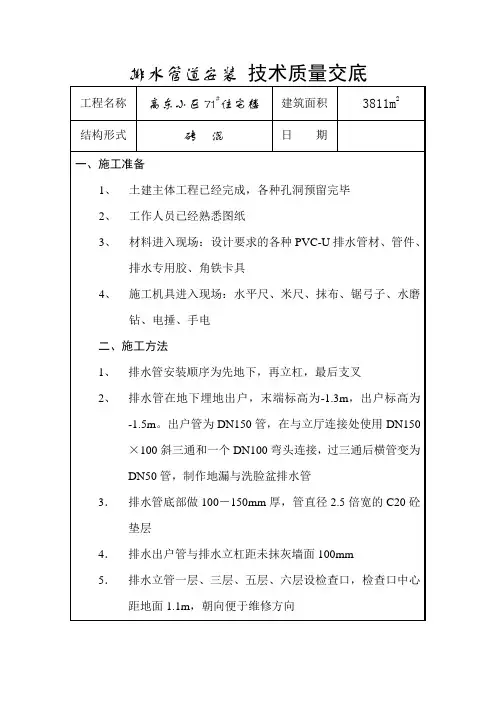

排水管道安装 技术质量交底

工程名称 高东小区71#住宅楼 建筑面积 3811m2

结构形式 砖 混 日 期

一、施工准备

1、 土建主体工程已经完成，各种孔洞预留完毕

2、 工作人员已经熟悉图纸

3、 材料进入现场：设计要求的各种PVC-U排水管材、管件、排水专用胶、角铁卡具

4、 施工机具进入现场：水平尺、米尺、抹布、锯弓子、水磨钻、电捶、手电

二、施工方法

1、 排水管安装顺序为先地下，再立杠，最后支叉

2、 排水管在地下埋地出户，末端标高为-1.3m，出户标高为-1.5m。出户管为DN150管，在与立厅连接处使用DN150×100斜三通和一个DN100弯头连接，过三通后横管变为DN50管，制作地漏与洗脸盆排水管

3． 排水管底部做100－150mm厚，管直径2.5倍宽的C20砼垫层

4． 排水出户管与排水立杠距未抹灰墙面100mm

5． 排水立管一层、三层、五层、六层设检查口，检查口中心距地面1.1m，朝向便于维修方向 6． 一到五层主立管均设置伸缩节，在三通下5cm；六层设伸缩节，距顶棚200mm

7． 主立管上三通均使用斜三通，支叉上三通使用顺水三通

8． 不设窗户墙面上排水横支管，管底距顶棚450mm，坐便处顺水三通与水平成45°安装，再加设45°弯头调成90°后安装立管

9． 设窗户墙面上排水横支叉管管底距顶棚300mm，坐便处顺水三通水平安装，使用2个45°弯头变成90°后安装立管

10． 排水各种管件均不能进入楼板

11． 排水管使用∠30×2卡子，φ8钢筋，立管上卡子距地面1.7m，横管卡子安装标准未DN50管每0.5m一个，DN75管每0.75m一个，DN100管每1.1m一个。卡子进墙120mm，卡子螺丝出螺母2－3扣。

12． 横管出户按设计要求的I＝0.015

13． 排水排出管与给水管交叉铺设时，垂直净距不小于150mm

14． 排水立管的通气管不得小于立管管径

雨水排水管道安装

一、 施工准备：

1、材料准备：内螺旋多孔UPVC加厚排水管，各种规格的管件、管卡、专用胶、型钢等。

2、机具：砂轮锯、手锯、铣口器、板挫、手电钻、电锤、活扳手、手锤、水平尺、毛刷、线坠、卷尺、棉纱等。

3、作业条件：根据土建施工进度进行，室内初装修抹灰工程已经完成，安装场地无障碍物，土建装修绘出的标准室内地平线已弹好。

二、 施工工艺：

工艺流程：熟悉施工图 → 根据施工图设计选管材 →安装准备 → 预制加工 → 干管安装 → 立管安装 → 支导管安装 → 卡架固定 →

封口堵洞 → 分层闭水试验 → 通水试验→ 通球试验

1、根据施工图选择UPVC管的规格，管材、管件内外表层应光滑，无气泡、裂纹，管壁厚度符合生产标准且薄厚均匀，色泽一致。管材直段挠度应不小于1％，管件承口与管材外径插口应配套，粘接剂应是配套产品。

2、断料配管，根据施工图的位置并结合实际情况，绘制加工草图。 草图应注明管道大小、变径位置、甩口位置、标高坡度等。量好尺寸后进行断管，断口要平齐，用铣刀或刮刀除掉断口内外毛刺，外模铣出15°角。使用细齿钢锯断管时，应用一段约100mm垂直于轴线的管，锯开一侧，套在相同管径外，使之垂直于管轴线，滚动管材进行断管。

3、管道粘接安装：

(1) 粘接前用棉纱将承插口粘接部分的灰尘、水份擦拭干净。

(2) 粘接前应对承口先插入试验，不得全部插入，一般为承口的3/4深度。试插合格后进行粘接。

(3) 用油刷涂抹粘接剂时，先涂承口后涂插口，涂抹承口时应顺轴向由里向外涂抹均匀，适量，不得漏涂或涂抹过厚。

(4) 粘接剂涂抹均匀后，应立即用力垂直插入，再将插口稍作转动，使粘接剂分布均匀，约30－60min即可。多口粘接时要注意留口方向，粘接牢固为止，待接头牢固后方可继续安装。

(5) 管道按设计标高和坡度敷设，废水和污水立管三通留口为地面－0.35cm。洗涤盆为地面＋0.10cm，按设计要求，排水支管坡度均为i=0.026,废水DN160最小坡度为i=0.007,DN200最小坡度i=0.005。预留孔洞经复核无误后再进行安装。

：室内排水管道的建筑安装施工，应该为用户提供符合使用功能的舒适、卫生、安全、方便的卫生设施。但室内给排水工程交付使用后，因管道堵塞或其它问题，常常会造成污水溢流、污染生活环境。如何通过合理的施工和正确的监理手段使室内排水管道施工趋于合理与完善值得探讨。

关键词：室内排水管道 施工监理控制 污水排水管道安装 雨水管道安装

0 引言

由于建筑施工是个系统工程，室内排水管道施工不当就可能出现堵塞的现象，特别是卫生间排水管口与地漏更为严重。因此，有必要对室内排水管道系统施工控制的各各节点加以分析，并在重点部位加以控制，以提高室内排水管道施工的质量。

1 污水排水管道与配件安装检查

1.1 主要控制项目 ①隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面的高度。检验的方法是：满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。②生活汗水铸铁管道及塑料管道的坡度必须符合设计的要求及相关规定。③排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4米。高层建筑中明设排水颜料管道应按设计要求设置阻火圈或防火套管。此项检验的方法主要是观察检查。④排水主立管及水平干管管道均应做通求实验，通球球径不应小于排水管道管径的三分之二，通球率必须达到100%。

1.2 一般项目的控制

1.2.1 在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下面的规定：一是，在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。如为两层建筑时，可仅在底层设置闭立管检查口，如有乙字弯管时，则在该层乙字弯管的上部设置检查口。检查口中心高度距操作地面一般为一米，允许偏差±20mm；检查检查口的朝向应便于检修。暗装立管，在检查口处应安装检修门；二是，在连接两个及两个以上大便器或三个及三个以上卫生器具的污水横管上应设置清扫口。当污水管在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；或污水管起点设置堵头代替清扫口时，与墙面距离不得小于400mm。三是，在转角小于135°的污水横管上，应设置检查口或清扫口；四是，在污水横管的直线管段，应按设计要求的距离设置检查口或清扫口。

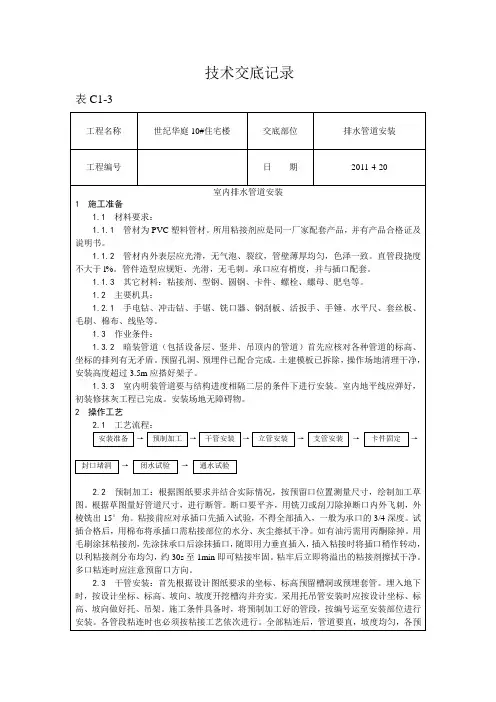

技术交底记录

表C1-3

工程名称 世纪华庭10#住宅楼 交底部位 排水管道安装

工程编号 日 期 2011-4-20

室内排水管道安装

1 施工准备

1.1 材料要求：

1.1.1 管材为PVC塑料管材。所用粘接剂应是同一厂家配套产品，并有产品合格证及说明书。

1.1.2 管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于l%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。

1.1.3 其它材料：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。

1.2 主要机具：

1.2.1 手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、水平尺、套丝板、毛刷、棉布、线坠等。

1.3 作业条件：

1.3.2 暗装管道（包括设备层、竖井、吊顶内的管道）首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。土建模板已拆除，操作场地清理干净，安装高度超过3.5m应搭好架子。

1.3.3 室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，初装修抹灰工程已完成。安装场地无障碍物。

2 操作工艺

2.1 工艺流程：

安装准备 → 预制加工 → 干管安装 → 立管安装 → 支管安装 → 卡件固定 →

封口堵洞 → 闭水试验 → 通水试验

2.2 预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30s至1min即可粘接牢固。粘牢后立即将溢出的粘接剂擦拭干净。多口粘连时应注意预留口方向。
