水表防护等级标准

JFS智能水表使用说明书科技有限公司（使用前请仔细阅读说明书）1一、用途及范围：用来计量及控制流经自来水管道水的体积总量。

该表具有高可靠性，高精度、低功耗的特点。

各项参数符合国标（GB/T778.1-3-2007）和城镇建设行业标准（CJ/T133-2012）的要求.二、功能特点：1、使用射频卡，无任何外露电极, 防潮性能较好，使用方便。

2、用户卡经过双密钥加密，一卡一密。

3、具有一卡一表，或一卡多表的功能。

24、具有剩余水量不足时，提示用户及时购水。

5、具有电池电压过低时，提示用户更换电池。

6、具有数据回读功能，当用户持卡到管理中心购水时，可以将该卡所对应水表中的累计用水量，电池状态，干扰次数等回读到管理中心。

7、始动流量小，精度高。

8、显示功能：对于本次购水量，剩余水量，累计用水量等参数可以在液晶屏上进行有效的显示，用户可以通过用户卡查看表中的剩余水量和累计用水量信息。

三、技术参数说明：1、技术指标：3使用温度： 0℃-40℃（冷水） 0℃-90℃（热水）使用湿度：≤95% 工作电压： 3.0V-3.6V静态工作电流：≤3μA液晶屏显示范围：00000.0-99999.9防护等级：IP652、最大误差：电子显示读数和机械读数最大误差为±0.15%3、流量指标：5四、 使用说明：1、用户开户：水表安装后在没有刷用户卡时阀门已经开启，这时使用的是本水表的透支水量，当用户第一次向该表刷用户卡时，表明该表已开户，将自动扣除已用水量。

2、用户购水：用户将购过水的用户卡放到水表的射频感应区，模块就会显示如图1，显示“”说明正在交换数据 ，接着6显示新购量如图2图1（正在交换数据）图2（本次新购1 m 3）3、读数方法：用户平时想查看自己的用水情况时，将用户卡放到水表的射频感应区唤醒水表，这时在液晶屏上依次显示您最新的累计用水量，剩余水量、新购水量等参数如下图：7（说明刷卡正确）（显示累计水量为１０７.2 m 3）（显示剩余水量为５５.９m 3）（显示本次新购３０m 3）４、刷卡错误：如用户在刷卡的过程中刷卡太快或者没放对最佳位置时将会显示错卡字符接着显示累计、剩余、新购水量。

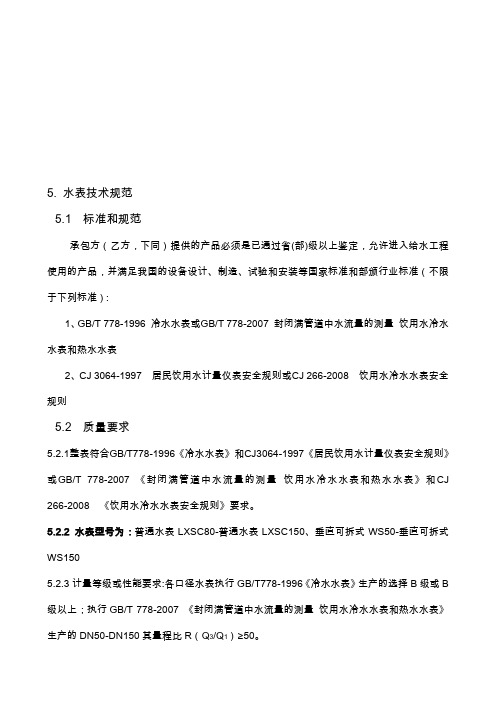

5. 水表技术规范5.1标准和规范承包方（乙方，下同）提供的产品必须是已通过省(部)级以上鉴定，允许进入给水工程使用的产品，并满足我国的设备设计、制造、试验和安装等国家标准和部颁行业标准（不限于下列标准）：1、GB/T 778-1996 冷水水表或GB/T 778-2007 封闭满管道中水流量的测量饮用水冷水水表和热水水表2、CJ 3064-1997 居民饮用水计量仪表安全规则或CJ 266-2008 饮用水冷水水表安全规则5.2 质量要求5.2.1整表符合GB/T778-1996《冷水水表》和CJ3064-1997《居民饮用水计量仪表安全规则》或GB/T 778-2007 《封闭满管道中水流量的测量饮用水冷水水表和热水水表》和CJ 266-2008 《饮用水冷水水表安全规则》要求。

5.2.2 水表型号为：普通水表LXSC80-普通水表LXSC150、垂直可拆式WS50-垂直可拆式WS1505.2.3计量等级或性能要求:各口径水表执行GB/T778-1996《冷水水表》生产的选择B级或B 级以上；执行GB/T 778-2007 《封闭满管道中水流量的测量饮用水冷水水表和热水水表》生产的DN50-DN150其量程比R（Q3/Q1）≥50。

5.2.4水表表壳指示箭头、表度盘刻字、出厂编号等标识应清晰无缺陷；5.2.5水表表壳为球墨铸铁壳，内外应喷塑光滑，无生锈现象。

5.3 技术要求5.3.1执行GB/T778-1996《冷水水表》生产的水表其技术要求如下：（一）GB/T 778-1996 冷水水表1 范围本标准适用于常用流量范围为0.6～4000 m3/h，最大允许工作压力（MAP）等于或大于1，最大允许温度（MAT）为30℃的不同计量等级的水表。

2 主要技术要求2.1技术特性2.1.1水表公称口径和总尺寸－－水表代号和常用流量1）水表公称口径各总尺寸水表公称口径是用连接端的螺纹或法兰的内径来表征的。

防水等级划分标准防水等级是指电子设备或其他产品的防水性能指标，它对产品在不同环境条件下的防水能力进行了标准化的分类和评定。

防水等级的划分标准通常由国际标准化组织（ISO）或国家标准化组织（如中国国家标准化管理委员会）制定，并在产品设计和生产中得到广泛应用。

本文将介绍防水等级的划分标准，以便于消费者和生产厂家了解产品的防水性能，并在实际使用中选择和设计合适的防水等级。

首先，防水等级的划分标准主要依据国际标准化组织（ISO）发布的标准《防护等级》（IP Code）。

IP Code由两个数字组成，第一个数字表示对固体物体的防护等级，第二个数字表示对液体的防护等级。

例如，IP68表示产品对固体物体的防护等级为6级（完全防尘），对液体的防护等级为8级（在特定条件下完全连续浸入水中不会有害）。

这种标准化的分类方法，使得消费者可以直观地了解产品的防水等级，从而选择适合自己需求的产品。

其次，根据IP Code的划分标准，我们可以将防水等级分为不同的等级，例如，IPX0表示没有防护；IPX1表示垂直滴水不会有害；IPX2表示倾斜15度的方向滴水不会有害；IPX3表示雨水不会有害；IPX4表示喷水不会有害；IPX5表示喷水不会有害；IPX6表示强力喷水不会有害；IPX7表示在特定条件下完全连续浸入水中不会有害；IPX8表示在长时间浸入水中不会有害。

这些等级的划分，为消费者提供了清晰的参考，帮助他们选择适合自己需求的防水产品。

再次，防水等级的划分标准在产品设计和生产中具有重要的指导意义。

生产厂家可以根据产品的使用场景和环境条件，选择适当的防水等级，并在产品设计和生产中进行相应的防水处理。

例如，对于户外运动设备和水下摄像设备，需要具有较高的防水等级，以保证产品在极端环境下的可靠性和稳定性。

而对于家用电器和办公设备，相对较低的防水等级即可满足日常使用的需求。

最后，消费者在购买产品时，应根据自己的需求和使用环境选择合适的防水等级。

水表的技术参数水表的技术参数主要包括以下几个方面：1. 公称通径：水表的公称通径表示水表适用的管道直径范围，常见的公称通径有DN10-DN1200mm、DN150-DN3000mm等。

2. 公称压力：水表的公称压力表示水表能承受的的最大压力范围，常见的公称压力有0.6～4.0Mpa，特殊压力可定制。

3. 精准度：水表的精准度表示水表测量结果与实际值之间的误差，常见的精准度有0.2%、0.5%。

公差等级越小，测量精度越高。

4. 测量范围：水表的测量范围表示水表能测量的流量范围，常见的测量范围有0.001~12m/s。

5. 测量介质（电导率）：水表适用于测量电导率大于20s/cm的介质。

6. 介质温度：水表适用的介质温度范围，常见的介质温度有-10～100℃。

7. 环境温度：水表适用的环境温度范围，常见的环境温度有-25～60℃。

8. 供电方式：水表的供电方式有内置锂电池供电、外接电源供电等。

9. 电极材料：水表电极的材料有316L不锈钢、HC、HB、钛、钽、钵/铱合金等（可选）。

10. 衬里材料：水表衬里的材料有聚氯丁橡胶、聚氨脂橡胶、聚四氟乙烯、F46、PFA 等（可选）。

11. 连接方式：水表的连接方式有螺纹连接、法兰连接等。

12. 结构形式：水表的结构形式有一体型、分体型等（可选）。

13. 防护等级：水表的防护等级有IP68（一体型）、IP65（分体型传感器）等。

14. 显示方式：水表的显示方式有LCD大屏幕背光液晶显示，全中文菜单等。

15. 输出信号：水表的输出信号有4～20mA输出、脉冲输出、频率输出等。

16. 通讯方式：水表的通讯方式有RS232/RS485接口，GPRS无线数据远传等（可选）。

17. 管理软件系统：水表的管理软件系统具有数据分析、报表导出、仪表信息管理等功能，可查看瞬时流量、正反向累计量、通讯电压、仪表电压、压力、流速及报警信息等。

以上是水表的主要技术参数，不同型号和品牌的水表可能会有不同的参数配置。

5. 水表技术规范5.1标准和规范承包方（乙方，下同）提供的产品必须是已通过省(部)级以上鉴定，允许进入给水工程使用的产品，并满足我国的设备设计、制造、试验和安装等国家标准和部颁行业标准（不限于下列标准）：1、GB/T 778-1996 冷水水表或GB/T 778-2007 封闭满管道中水流量的测量饮用水冷水水表和热水水表2、CJ 3064-1997 居民饮用水计量仪表安全规则或CJ 266-2008 饮用水冷水水表安全规则5.2 质量要求5.2.1整表符合GB/T778-1996《冷水水表》和CJ3064-1997《居民饮用水计量仪表安全规则》或GB/T 778-2007 《封闭满管道中水流量的测量饮用水冷水水表和热水水表》和CJ 266-2008 《饮用水冷水水表安全规则》要求。

5.2.2 水表型号为：普通水表LXSC80-普通水表LXSC150、垂直可拆式WS50-垂直可拆式WS150 5.2.3计量等级或性能要求:各口径水表执行GB/T778-1996《冷水水表》生产的选择B级或B 级以上；执行GB/T 778-2007 《封闭满管道中水流量的测量饮用水冷水水表和热水水表》生产的DN50-DN150其量程比R（Q3/Q1）≥50。

5.2.4水表表壳指示箭头、表度盘刻字、出厂编号等标识应清晰无缺陷；5.2.5水表表壳为球墨铸铁壳，内外应喷塑光滑，无生锈现象。

5.3 技术要求5.3.1执行GB/T778-1996《冷水水表》生产的水表其技术要求如下：（一）GB/T 778-1996 冷水水表1 范围本标准适用于常用流量范围为0.6～4000m3/h，最大允许工作压力（MAP）等于或大于1，最大允许温度（MAT）为30℃的不同计量等级的水表。

2 主要技术要求2.1技术特性2.1.1水表公称口径和总尺寸－－水表代号和常用流量1）水表公称口径各总尺寸水表公称口径是用连接端的螺纹或法兰的内径来表征的。

物联⽹⽔表IP68测试报告第三⽅检测服务
物联⽹⽔表IP68测试报告第三⽅检测服务，近⽇，我单位实验室受北京某⼚家的委托，对其送样的物联⽹⽔表进⾏外壳防护等级IP68测试第三⽅检测服务。

物联⽹⽔表IP68测试IP68测试标准：
GB/T4208-2017《外壳防护等级（IP）代码》
IEC60529:2013《外壳防护等级（IP）代码》
物联⽹⽔表IP68测试项⽬：
IP6X防尘试验：受试样品需要抽负压，沙尘箱中试验8⼩时；
IPX8防⽔试验：应委托要求，⽔深度为2⽶，试验时间1⼩时；
物联⽹⽔表IP68测试合格判据：
IP6X防尘试验：试验后，开盖检查，壳体内部没有灰尘沉积；
IPX8防⽔试验：试验后，开盖检查，壳体内部没有⽔滴进⼊。

哪些⽔表需要进⾏IP68测试认证：
实验室电话：136物联⽹⽔表、远传⽔表、蓝⽛⽔表、射频卡⽔表、预付费⽔表、IC卡直饮⽔⽔表、智能⽔表等产品类型。

实验室电话：9109 3503
防护等级测试认证实验室介绍：
北京防护等级测试认证实验室具备国家实验室CNAS认可资质，实验室⾃成⽴以来，不断完善测试环境和测试等级，实验室已具备⼤型的步⼊式沙尘实验室⼀套，灵活的防喷⽔试验装置，可以实施⼤型机箱机柜产品的外壳防护等级认证服务，出具国家认可的中⽂或英⽂检测报告。

实验室可提供防尘等级IP0X-IP6X,防⽔等级IPX0-IPX8,是北京地区少有的可以进⾏全套防护等级认证测试服务的第三⽅机构。

实验室具备专业的防护等级测试服务技术团队，已为上千家企事业单位产品提供过测试服务以及咨询服务。

IC卡智能水表技术规范一、引言随着科技的不断进步，IC 卡智能水表在水资源管理中得到了广泛的应用。

IC 卡智能水表以其智能化、便捷性和精确计量等特点，为用户和供水部门提供了更加高效、准确的用水计量和管理方式。

为了确保IC 卡智能水表的性能和质量，制定一套完善的技术规范是至关重要的。

二、IC 卡智能水表的工作原理IC 卡智能水表是一种利用现代微电子技术、现代传感技术、智能IC 卡技术对用水量进行计量并进行用水数据传递及结算交易的新型水表。

它由水表基表、控制器、阀门、IC 卡读卡器等部分组成。

用户在使用前需先向 IC 卡中充值，然后将 IC 卡插入水表的读卡器中。

水表读取卡中的信息，根据充值金额和用水量进行计量和扣费。

当余额不足时，水表会发出报警提示，直至余额为零后自动关闭阀门，停止供水。

三、IC 卡智能水表的技术要求1、计量精度水表的计量精度应符合国家相关标准，通常要求在规定的流量范围内误差不超过±具体百分比。

计量精度直接关系到用户和供水部门的利益，必须得到严格保证。

2、防护等级水表应具备良好的防护性能，能适应不同的安装环境。

防护等级一般应不低于 IP具体等级，以防止水表受到灰尘、水分等的侵入而影响正常工作。

3、数据存储水表应具备足够的数据存储容量，能够记录至少具体时间段的用水量、充值记录、故障信息等重要数据。

这些数据应具备掉电保护功能，防止因电源故障而丢失。

4、通讯接口为了便于与外部系统进行数据交互，水表应配备合适的通讯接口，如 RS485、MBUS 等。

通讯协议应符合相关行业标准，确保数据传输的稳定性和可靠性。

5、电池寿命由于水表通常安装在户外或难以维护的位置，因此电池寿命是一个重要的指标。

水表所使用的电池应能够保证在正常工作条件下持续使用具体年限以上，并且在电池电量不足时能够及时发出报警提示。

6、阀门可靠性阀门是控制水表供水的关键部件，其可靠性至关重要。

阀门应能够在频繁开关的情况下正常工作，使用寿命应不低于具体次数，且在关闭状态下应具备良好的密封性，防止漏水。

IP防护等级标准IP防护等级表示方法概述编辑防止危险A手背B手指C工具D金属线专门信息H高压设备M 做防水试验时试样运行S 做防水试验时试样静止W气候条件4IP试验编辑范围防水试验包括第二位特征数字为1至8，即防护等级代码为IPX1至IPX8。

等级防水⑴IPX 1方法名称：垂直滴水试验试验设备：滴水试验装置试样放置：按试样正常工作位置摆放在以1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为10.05 mm/min持续时间：10 min⑵IPX 2方法名称：倾斜15°滴水试验试验设备：滴水试验装置试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。

每试验完一个面后，换另一个面，共四次。

试验条件：滴水量为30.5 mm/min持续时间：4×2.5 min（共10 min）⑶IPX 3方法名称：淋水试验试验方法：a。

摆管式淋水试验试验设备：摆管式淋水溅水试验装置试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm ，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算，每孔为0.07 L/min ，淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。

被试样品放在摆管半圆中心。

摆管沿垂线两边各摆动60°，共120°。

每次摆动（2×120°）约4s试验时间：连续淋水10 minb。

喷头式淋水试验试验设备：手持式淋水溅水试验装置试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm 至500mm 之间试验条件：试验时应安装带平衡重物的挡板，水流量为10 L/min试验时间：按被检样品外壳表面积计算，每平方米为1 min （不包括安装面积），最少5 min⑷IPX 4方法名称：溅水试验试验方法：a．摆管式溅水试验试验设备和试样放置：与上述IPX 3 之a 款均相同；试验条件：除后述条件外，与上述IPX 3 之a 款均相同；喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。

阶梯水价水表规范本文件按照GB/T 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。

本文件代替CJ/T 484—2016 《阶梯水价水表》，与CJ/T 484—2016相比，除结构调整和编辑性改动外，主要变化如下：——更新引用的国家标准；新增引用的国家标准；删除无效的标准。

（见2，2016年版的2）；——修改了术语和定义（见3，2016年版3）；——修改了产品分类。

（见4，2016年版的4）；——增加了数据安全规定；（见5.4.9）；——修改了“检验项目”。

（见7.2，2016年版的8.2）；——删除了附录A“通信接口要求”（见2016年版的附录A）。

本文件由住房和城乡建设部标准定额研究所提出。

本文件由住房和城乡建设部建筑给水排水标准化技术委员会归口。

本文件起草单位：本文件主要起草人：本文件及其所代替文件的历次版本发布情况为：——CJ/T 484—2016；——本次为第一次修订。

阶梯水价水表1 范围本文件规定了阶梯水价水表的术语、定义、分类、要求、试验方法、检验规则、标志、包装、运输和贮存等内容。

本文件适用于符合GB/T 778.1—2018和GB/T 778.2—2018的规定，并具有周期用量计量或同时具有阶梯结算功能的水表。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 191 包装储运图示标志GB/T 778.1—2018 饮用冷水水表和热水水表第1部分：计量要求GB/T 778.2—2018 饮用冷水水表和热水水表第2部分：试验方法GB/T 4208 外壳防护等级（IP代码）GB/T 13384 机电产品包装通用技术条件GB/T 25480 仪器仪表运输、贮存基本环境条件及试验方法CJ/T 188—2018 户用计量仪表数据传输技术条件CJ/T 304—2017 建设事业智能卡操作系统技术要求JJG 162-2019 饮用冷水水表3 术语和定义GB/T 778.1—2018界定的以及下列术语和定义适用于本文件。

水表防护等级一、水表防护等级概述水表防护等级是指水表在外部环境条件下，能有效抵抗各种有害因素的能力。

防护等级越高，水表的抗干扰能力越强，适用于更为恶劣的环境。

在水表选型和应用中，防护等级是一项重要指标，关系到水表的使用寿命和准确性。

二、水表防护等级标准及分类根据国际标准（如IP等级）和我国标准（如GB/T 2423系列标准），水表防护等级主要分为以下几个类别：1.防护等级IPxx：根据国际电工委员会（IEC）标准，IPxx表示防护等级，其中“xx”为两个数字，分别表示防护等级的固态防护和液态防护等级。

2.防护等级GB/T 2423：根据我国标准，防护等级分为两类，一类是气候环境防护等级，另一类是固体颗粒防护等级。

三、水表防护等级的选择与应用1.选择水表防护等级时，应根据实际应用场景和环境条件，结合水表防护等级标准，综合考虑水表的防护性能、使用寿命和安装维护成本。

2.一般情况下，防护等级越高，水表的抗干扰能力越强，但价格也越高。

因此，在满足使用要求的前提下，应选择适当防护等级的水表。

3.不同防护等级的水表适用于不同环境条件，如户外、潮湿环境、高温环境等。

正确选择防护等级，有利于保证水表的正常工作和使用寿命。

四、提高水表防护等级的方法与建议1.采用防护材料：选用防水、防尘、抗磨损等性能优良的材料，提高水表的防护性能。

2.设计优化：优化水表结构设计，减少防护等级较低的部件，降低潜在故障风险。

3.防护措施：在水表安装过程中，采取防水、防潮、防尘等措施，确保水表在恶劣环境下仍能正常工作。

4.定期检查与维护：对水表进行定期检查和维护，发现问题及时处理，确保水表防护等级始终符合使用要求。

五、总结水表防护等级是衡量水表抗干扰能力的重要指标。

在选购和使用水表时，应充分考虑防护等级，确保水表在恶劣环境下仍能保持正常工作和准确性。
