09年中考物理电流和电路练习题

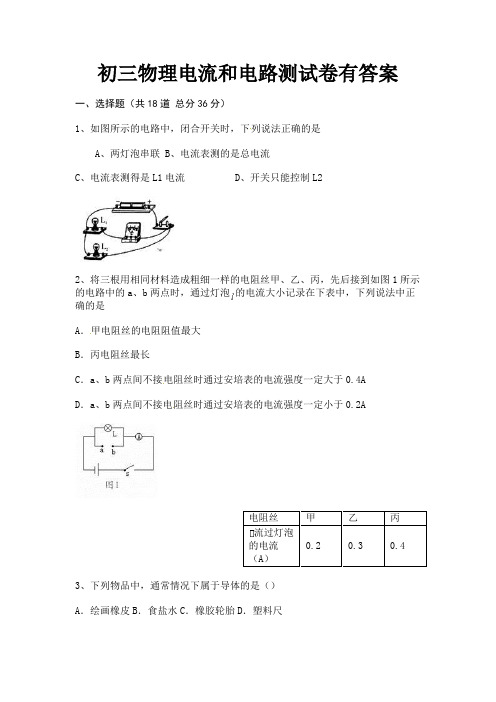

初三物理电流和电路测试卷有答案一、选择题（共18道总分36分）1、如图所示的电路中，闭合开关时，下列说法正确的是A、两灯泡串联B、电流表测的是总电流C、电流表测得是L1电流D、开关只能控制L22、将三根用相同材料造成粗细一样的电阻丝甲、乙、丙，先后接到如图1所示的电路中的a、b两点时，通过灯泡的电流大小记录在下表中，下列说法中正确的是A．甲电阻丝的电阻阻值最大B．丙电阻丝最长C．a、b两点间不接电阻丝时通过安培表的电流强度一定大于0.4AD．a、b两点间不接电阻丝时通过安培表的电流强度一定小于0.2A电阻丝甲乙丙流过灯泡0.2 0.3 0.4的电流（A）3、下列物品中，通常情况下属于导体的是（）A．绘画橡皮B．食盐水C．橡胶轮胎D．塑料尺4、2012年9月，德国莱比锡大学的研究人员宣布了一项研究进展：石墨颗粒能够在室温下表现出超导性。

利用超导材料电阻为零的特性，你认为超导材料最适合用来做A.输电导线B.白炽灯丝C.电炉丝D.保险丝5、下列说法正确的是（）A．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的B．教室时照明用的日光灯它们总是并联连接的C．在金属导体中，自由电子移动方向与电流方向相同D．甲轻质小球与带正电的乙轻质小球相互吸引，则甲可能带负电荷6、如图17甲所示，验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图17乙所示），金属棒中（）A．电子移动的方向由A到BB．电流方向由B到AC．有电流但方向无法确定D．始终无电流7、教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇降温。

为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光．下列四个简化电路图中符合要求的是()．A B C D8、两个完全相同的验电器，分别带上不等量的异种电荷，现将它们的金属球用一根绝缘的金属导体接触后分开，则两验电器的金属箔（）Ａ．张角一定都减小，且带上等量异种电荷Ｂ．张角一定都增大，且带上等量异种电荷Ｃ．张角一定是有一个增大，且带上等量同种电荷Ｄ．张角一定是有一个减小，且带上等量同种电荷9、小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯，只要四个车门中有一个没关闭（此时装在车门上的电路开关处于断开），指示灯就发光提醒。

初三物理电流和电路测试卷有答案一、选择题（共18道总分36分）1、下列物理量中，以科学家安培的名字作为单位的是A．电功B．电阻C．电压D．电流2、用毛皮摩擦过的橡胶棒去靠近甲、乙两个轻小物体，结果甲被排斥，乙被吸引。

由此可以判定（)A.甲带正电，乙带负电B.甲带负电，乙带正电C.甲带负电，乙不带电或带正电D.甲带正电，乙不带电或带负电3、如图，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（）A.A4的读数是50mA；B.A4的读数是70mA；C.A5的读数是80mA；D.A5的读数是30mA。

4、抽油烟机装有照明灯和排气扇．使用中，有时需要它们单独工作，有时需要它们同时工作．如图所示的四个电路中，你认为符合上述要求的是（）A．B．C．D．5、下列选项中，通常情况下都是导体的是（）A ．汽油和食盐B．塑料和玻璃C．人体和大地D．橡胶和石墨6、如图6所示的四个电路图中，各开关都闭合后，灯泡L1与L2都能发光的是：（）7、依据卢瑟福的原子"行星模型"，绕核高速旋转的粒子是（）A．电子B．质子C．中子D．原子8、下图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（）9、下面各组材料，均为导体的是A．塑料和铁B．盐水和铜C．铝和煤油D．空气和石墨10、如图是A、B、C三个轻质塑料小球的相互作用情况，若A带正电，则C的带电情况是A．一定带正电B．一定带负电C．可能不带电D．可能带正电11、在教室里用一个开关可以同时控制四盏灯，则这四盏灯的实际的连接方式是（）A．串联B．并联C．串并联都可能D．无法确定12、下列说法中正确的是（）A．只要电路中有电源存在，电路中就一定有电流B．电路中负电荷发生定向移动时，电路中一定有电流C．金属导体中自由电子定向移动的方向一定与电流方向相同D．导体的物质有电子，绝缘体的物质没有电子13、下列物品中，通常情况下属于导体的是()A．塑料笔杆B．橡胶手套C．不锈钢尺D．陶瓷碗14、汽车上一般都设有"安全带指示灯"提醒驾驶员系好安全带．当安全带系好时，控制开关断开，指示灯不亮；安全带未系好时，控制开关闭合，指示灯发光，并发出提示音．则下面符合要求的电路图是（）A．B．C．D．15、A、B、C、D四个带电体，已知D带正电，A和C互相排斥，C和B互相吸引，而B和D也互相排斥，则()A、C带正电，B带负电；(B)A、C带负电，B带正电；(C)B、C带正电，A带负电；(D)A所带电性不能确定。

2009年全国各地中考物理试题分类汇编—电流、电压、电阻1（09襄樊）某同学在使用电流表测电流时，他发现表针是向左边偏转的，则这是因为电流表的正、负接线柱 。

2（09恩施）当初，发明学生用电流表的人应该有以下思维过程：（1）电流表应串联在被测电路中，这样，利用串联电路的特征“ ”可知：电流表显示的电流值就等于被测电路的电流值。

（2）为提高测量的精度，电流表的接入对原电路的影响应该可以忽略，因此，电流表的内部电阻应该 。

3、（09贵阳）请在图12中用笔画线代替导线，按要求连接电路。

要求：⑴开关同时控制两盏电灯；⑵电灯L 1、L 2并联；⑶电流表测通过两灯的总电流；⑷所画导线不能交叉。

4、（09威海）如图4所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为I A ＝0.5A ，I B ＝0.3A ，I C ＝0.2A ，在表格中记录数据后，下一步首先应该做的是：A 、整理器材，结束实验B 、换用不同规格的小灯泡，再测出几组电流值C 、分析数据，得出结论D 、换用电流表的另一量程，再测出一组电流值5、 (09常德) 如图所示电路，闭合开关后，比较a 、b 、c 、d 四处电流的大小，其中正确的是A ．I a ＝I dB ．I a ＜I bC ．I b ＞I cD ．I c ＝ I d6、（09兰州）根据图13所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)。

7、（09河南七地市）某实验小组按照课本要求探究并联电路中电流的关系，他们设计的电路如图11所示。

把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：⑴通过对上面数据的分析,可以得出是:⑵测量三次的目的是：，在实验中我们可以采用的方法改变电流的大小从而进行三次实验；⑶结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：。

8、（09丽水）某同学进行了如下实验：根据右图连接好实物，用电流表分别测出I、I1、I2的电流，改变电源电压，重复实验，记录数据如下表。

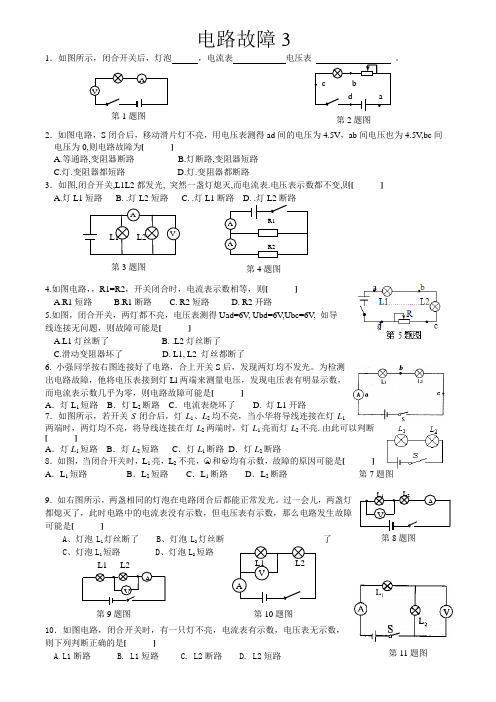

电路故障31．如图所示，闭合开关后，灯泡，电流表 电压表。

2．如图电路，S 闭合后，移动滑片灯不亮，用电压表测得ad 4.5V,bc 间电压为0,则电路故障为[ ]A.等通路,变阻器断路B.灯断路,变阻器短路C.灯.变阻器都短路D.灯.变阻器都断路3．如图,闭合开关,L1L2都发光, 突然一盏灯熄灭,而电流表.电压表示数都不变,则[ ]A.灯L1短路B. .灯L2短路C. .灯L14.如图电路，，R1=R2，开关闭合时，电流表示数相等，则[ ]A.R1短路B.R1断路C. R2短路D. R2开路5.如图，闭合开关，两灯都不亮，电压表测得Uad=6V , Ubd=6V ,Ubc=6V , 如导线连接无问题，则故障可能是[ ]A.L1灯丝断了B. .L2灯丝断了C.滑动变阻器坏了D. L1, L2 灯丝都断了6. 小强同学按右图连接好了电路，合上开关S 后，发现两灯均不发光。

为检测出电路故障，他将电压表接到灯Ll 两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是[ ]A ．灯L 1短路B ．灯L 2断路C ．电流表烧坏了 D. 灯L1开路7．如图所示，若开关S 闭合后，灯L 1、L 2均不亮，当小华将导线连接在灯L 1两端时，两灯均不亮，将导线连接在灯L 2两端时，灯L 1亮而灯L 2不亮.由此可以判断[ ]A ．灯L 1短路B ．灯L 2短路C ．灯L 1断路D ．灯L 2断路8．如图，当闭合开关时，L 1亮，L 2不亮，○A 和○V 均有示数，故障的原因可能是[ ]A ．L 1短路B ．L 2短路C ．L 1断路D ．L 2断路9．如右图所示，两盏相同的灯泡在电路闭合后都能正常发光。

过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是[ ]A 、灯泡L 1灯丝断了B 、灯泡L 2灯丝断了C 、灯泡L 1短路D 、灯泡L 2短路10．如图电路，闭合开关时，有一只灯不亮，电流表有示数，电压表无示数，则下列判断正确的是[ ]A.L1断路B. L1短路C. L2断路D. L2短路第3题图 第7题图 第11题图11如图所示，闭合开关S 后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是 [ ]A 、L1灯丝断了B 、L2灯丝断了C 、电流表损坏D 、L2灯口处短路 12．如图，S 闭合后，L1L2都能发光，两表示数分别为0.3A 和3V ，一段时间后，两灯突然同时熄灭，电流表示数几乎为0，电压标为6V ,原因是[ ]A.L1灯丝断了B. L1灯丝断了C.电流表坏了（开路）D. 电压表坏了13.如图甲测定小灯泡电阻实验电路图。

中考物理总复习《电流和电路计算题》专项练习题-附答案学校:___________班级：___________姓名：___________考号：___________1．在如图所示的电路中，L1和L2是两个不同规格的灯泡。

问：（1）只闭合S1时，若电流表A的示数为0.3 A，则通过L₁和L₂的电流分别是多少？（2）只闭合S2时，若电流表A的示数为0.2 A，则通过L1和L₂的电流分别是多少？（3）只闭合S1和S3时，若电流表A的示数为0.46 A，通过L₁的电流为0.28 A，则通过L2的电流是多少？2．如图所示电路，电源电压保持不变。

当开关S2，S3闭合，S1断开时，电压表示数为12V。

（1）当开关S1，S3断开，S2闭合时，电压表示数为7.2V，则电阻1R两端的电压时多少伏？( )（2）当开关S1，S3闭合，S2断开时，电流表A和A1的示数分别是2.0A和1.2A，则通过电阻2R的电流是多少安？( )（3）若同时闭合开关S1、S2、S3，电路将会出现故障。

3．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，1R的电阻是20 。

求（1）电源电压是多少？（2）两电阻两端的电压分别是多少？（3）电路中的电流是多少？（4）电阻R2的阻值是多少？4．如图所示的电路中，电源电压保持不变，当S断开时，电流表的示数为2A，这时电阻R1两端的电压是6V，当S闭合后，电流表的示数为3A，问：（1）当开关S闭合后，通过电阻R2的电流是多少？（2）电阻R1、R2的阻值是多少？5．如图所示的电路中，电源电压为9V，闭合开关S后，观察到电流表A1的示数是0.5A；电流表A的示数为1.5A。

求：（1）L2中的电流是多少？（2）灯泡L2两端的电压为多少？（3）断开开关S后，电流表A1的示数是多少?6．如图所示，电源电压不变，R2的电阻为20Ω，闭合开关后，电压表的示数为2V，电流表的示数为0.2A。

求：（1）电阻R1的电流；（2）R1的电阻；（3）电源电压。

九年级物理《电流和电路》练习题一、单选题1. 小豪同学发现家庭厨房安装的抽油烟机里有照明灯和换气扇。

它们既能单独工作，又能同时工作。

如图所示电路中，符合上述要求的是( )A. B.C. D.2. 部分物质的原子核对核外电子束缚能力的强弱如表所示，小明同学将与丝绸摩擦后的玻璃棒靠近悬挂的轻质小球，发现轻质小球被吸引，如图所示，下列说法正确的是( )原子核对核外电子的束缚能力：弱→强玻璃毛皮丝绸纸金属硬橡胶涤纶硬塑料A. 小球一定带正电B. 小球一定带负电C. 摩擦时玻璃棒失去电子D. 摩擦时玻璃棒得到正电荷3. 如图所示，闭合开关S时，灯泡L1、L2都不亮。

用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。

对此，下列判断中正确的是( )A. 灯L1断路B. 灯L2断路C. 开关S断路D. 灯L2短路4. 小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1(相当于电阻很大的灯泡).台灯开关和灯泡用S2、L2表示．当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光，选项中设计的电路符合要求的是( )A. B.C. D.5. 如图所示，闭合开关S后，两个小灯泡能同时发光的是( )A. B.C. D.6. 如图所示的电路，闭合开关时，下列说法正确的是( )A. 两灯泡串联B. 开关只能控制灯L2C. 电流表测的是灯L1的电流D. 电流方向：从电流表到开关7. 喜欢观察与思考的小严发现，教室的投影仪内有一个降温风扇(用Ⓜ表示)和一个投影灯泡，当闭合投影仪的电源开关S1时，只有风扇工作，再闭合S2时，灯泡和风扇同时工作。

当只闭合S2时，风扇和灯泡都不工作，以下电路设计符合要求的是( )A. B. C. D.8. 如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，发现验电器的两个金属箔片张开．以下说法正确的是( )A. 毛皮和橡胶棒摩擦的过程中创造了电子B. 毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C. 验电器的金属箔片张开是因为带了异种电荷D. 橡胶棒接触验电器的金属球时，电子向橡胶棒转移9. 如图所示，当带电体接触验电器的金属球时，下列说法正确的是( )A. 若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上B. 若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上C. 若带电体带正电荷，则验电器就有一部分电子转移到带电体上D. 若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上10. 用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可断定( )A. 轻质小球一定带正电B. 轻质小球一定带负电C. 轻质小球可能带负电，也可能带正电D. 轻质小球一定不带电11. 如图所示的电路，下列说法错误的是( )A. 只闭合开关S2，灯L1和L2串联，电流表测量的是串联电路的电流B. 只闭合开关S1和S3，灯L1和L2并联，电流表测量的是并联电路干路的电流C. 只闭合开关S1和S2，灯L1和L2并联，电流表测量的是通过灯L2的电流D. 闭合开关S1、S2和S3，电流表和电源都可能被烧坏12. 如图甲所示，当开关闭合时，两只电流表的示数分别由乙、丙两图读得，则通过电灯L1、L2的电流分别是( )A. 0.8A0.52AB. 0.15A0.8AC. 1.28A0.52AD. 0.52A 1.28A13. 如图所示电路，A1的示数为0.48A，A2的示数为0.32A，A3的示数为0.28A，则( )A. 通过L1的电流为0.12AB. 通过L2的电流为0.48AC. 通过L3的电流为0.80AD. 通过三个灯泡的电流之和为1.08A14. 如图所示电路，开关S闭合时，可能发生的现象是( )A. L1发光，L2不发光B. L2的灯丝会被烧坏C. L1、L2的灯丝都会被烧坏D. 电源被烧坏15. 小明家所在的小区安装了自动售水机．售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明．以下简化电路符合要求的是( )A. B.C. D.16. 甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示．如果丙带正电荷，则甲( )A. 一定带正电荷B. 一定带负电荷C. 可能带负电荷D. 可能带正电荷17. 公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关．当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车．下列电路图符合上述要求的是( )A. B.C. D.18. 下列物品中，通常情况下属于导体的是( )A. 塑料安全帽B. 布手套C. 橡胶鞋D. 钢尺19. 下列物体通常情况下属于导体的是( )A. 铅笔芯B. 塑料尺C. 橡皮擦D. 玻璃杯20. 现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了选项所示的红、绿灯的电路图，你认为可行的是( )A. B.C. D.21. 小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现．当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机．灯泡和风机均可独立工作，以下简化电路图符合要求的是( )A. B.C. D.二、实验探究题22. 如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：(1)使用时应将电流表与被测用电器_________联在电路中，且使电流从电流表的_________接线柱流入．在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了_______．(2)如图甲中电流表测量的是通过灯_________(填“L1”或“L2”)的电流．如果电流表的读数如图乙所示，则电流表测出的电流是________A．(3)如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线_________(填“a”“b”或“c”)的右端接在电流表的_________(填“3”“0.6”或“—”)接线柱上．23. 某同学通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如图甲所示，闭合开关后，两电流表指针偏转情况如图乙．(1)该同学发现电流表A1指针偏转比A2小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”.请你指出造成他判断错误的原因：_______________________．(2)甲小组选用规格完全相同的灯泡串联进行探究实验，乙小组选用规格不同的灯泡串联进行多次实验，你认为_________的方案较好，理由是______________________________．(3)连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”．方法操作现象结论方法是否可行方法1把其中一灯泡从灯座中取下另一灯熄灭两灯一定是串联①______方法2把任意一根导线断开两灯熄灭两灯一定是串联②______24. 在探究并联电路电流规律的实验中：(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行_________，以正确选择电流表的量程．(2)小方连接的部分电路如图所示，请你将电路连接完整．(3)小方将以上电路连接完后，闭合开关，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零．则电路故障可能是______________．(4)排除故障，进行实验，小方记录了如下数据．分析以上实验数据，小方发现通过两条支路的电流总是相等．为了探究这个发现是否具有普遍性，可以________________________，再进行实验．25. 甲、乙两位同学在探究串联和并联电路中电流的规律时，看到实验桌上的器材有：学生电源一个，开关一个，小灯泡一个，电压表一个，导线若干，他们交流后决定：(1)由甲同学向老师报告，要求增加的元件是______________，同时撤掉_______换取_______．(2)甲同学率先探究串联电路中的电流规律，刚接好最后一根导线，表的指针迅速达到最右端，乙同学立即切断电源，经检查发现在连接电路时没有将_________；电流表的量程_________(填“过大”或“过小”)．(3)在乙同学的协助下，甲同学终于完成了探究串联电路电流规律的正确连接，甲同学读取电流表的示数后，感觉比其他实验小组的读数大一些，于是他断开开关又仔细观察，发现电流表还有0.04A的读数，这时才意识到使用电流表之前还必须将_____________________．(4)甲同学接着探究并联电路的电流规律，由于时间紧张，只测了干路电流和通过灯泡L1的电流，没有认真读数就整理了器材，只记得两次电流表指针偏转到的位置一样，都是12个小格，乙同学灵机一动帮助甲同学算出了通过灯泡L2的电流是________A，通过灯泡L1的电流是________A．答案1.【答案】A2.【答案】C3.【答案】C4.【答案】B5.【答案】D6.【答案】C7.【答案】D8.【答案】B9.【答案】C10.【答案】B11.【答案】C12.【答案】C13.【答案】A14.【答案】D15.【答案】A16.【答案】C17.【答案】C18.【答案】D19.【答案】A20.【答案】B21.【答案】C22.【答案】(1)串；正；断开开关(2)L1；0.5(3)b；一23.【答案】(1)没有注意观察电流表的量程(2)乙小组；避免实验的偶然性(3)①可行②不可行24.【答案】(1)试触(2).(3)电流表A被短路(4)将L1(或L2)换成另一个规格不同的灯泡25.【答案】(1)规格不同的小灯泡多个；电压表；电流表(2)开关断开；过小(3)电流表指针调到零刻度线处(4)0.96；0.24第11页，共11页。

初三物理电流和电路测试卷有答案一、选择题（共18道总分36分）1、如图的电路中，电流表测量的是()A．通过灯L1的电流B．通过灯L2的电流C.通过灯L1和灯L2的电流之和D．电源供给电路的总电流2、为了让同学们养成关注生活的良好习惯，物理老师倡导同学们对身边一些常见的物理量进行估测，以下是他们交流的一些估测数据，其中符合实际的是A．人体的电阻约为1ΩB．一节铅蓄电池的电压为3VC．家用电冰箱正常工作时电流约10AD．学生做家庭作业用的台灯电功率约20W3、如图12所示电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A、灯L1断路B、灯L2断路C、灯L1短路D、灯L2短路4、如图3是某取暖器的工作电路图。

为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。

则跌倒开关S应安装在（）A．a处B．b处C．c处D．d处5、岳阳城区新投入的公交车后门左右扶杆上均装有一个红色按钮（如图），每个按钮相当于一个开关。

当乘客按下任一按钮。

驾驶台上的指示亮，提醒司机有人下车。

下列电路图能实现上述目标的是（）6、（2015•广西）如图所示，在A、B两点间先后接入下列物体，闭合开关后，能够使小灯泡发光的是（）A．橡皮B．铜线C．玻璃棒D．塑料吸管7、图中的电路正确的是（）A．B．C．D．8、与如图所示中的食物图对应的电路图是A. B. C. D.9、如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是()A．B中正电荷通过金属棒流向A，A金属箔的张角减小B．A中的自由电子通过金属棒流向B，B金属箔的张角增大C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大10、"0.15A"最可能是下列哪个用电器工作时的电流（）A．家用电冰箱B．家用空调器C．普通计算器D．普通的白炽灯11、在图2所示的电路中，当开关S由闭合变为断开时，电流表的读数将（）A．变大B.变小C．不变D.无法确定12、如图所示，灯L1的电阻大于灯L2的电阻。

中考物理《电流和电路》专项练习题(附答案)一、单选题1．如图所示，比较A、B、C三处的电流大小，其中正确的是（）A．I A+I B＜I C B．I A+I B＞I C C．I A+I B=I C D．I A=I B=I C2．医用外科口罩与N95级口罩可根据飞沫颗粒的大小和气流速度，通过拦截、惯性碰撞附着、扩散吸附、静电吸引等多种机制捕捉含病毒分子的飞沫，起到良好的防病毒作用。

下列说法正确的是（）A．病毒分子没有惯性B．病毒分子间没有引力和斥力C．温度越高病毒分子的动能越小D．带静电物体对轻小物体有吸引作用3．有两个电阻，R1＝10Ω，R2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1，U2，则，I1、I2、U1，U2分别为（）A．1∶1 5∶3B．5∶3 1∶1C．1∶1 1∶1D．5∶3 2∶34．如图所示，用手接触验电器的金属球，观察到验电器的两片金属箔闭合，下列说法正确的是()A．验电器的原理是同种电荷相互排斥，异种电荷相互吸引B．若验电器带负电，在这一过程中的瞬时电流方向是从手到金属箔C．若验电器的金属箔片未张开时，说明两箔片带有异种电荷D．若带上绝缘手套接触验电器验电器金属箔张角不变，是因为绝缘手套是绝缘体它不易导电也不能带电5．如图（a）所示，当开关S闭合时，两只电流表的指针所指位置均为如图（b）所示，则电灯L1中的电流是（）A．1.6A B．0.32A C．1.28A D．1.92A6．如图所示，A1、A2、A3三个电流表的示数分别为I1、I2、I3，则有（）A．I1=I2+I3 B．I1=I2=I3C．I1>I2>I3D．I1<I2<I37．下列说法不正确的是（）A．摩擦起电并没有创造电荷，而是电荷的转移B．固体和液体很难被压缩是因为分子间存在斥力C．用手捏海绵，海绵的体积缩小了，说明分子间有空隙D．远远地闻到酒香是由于分子的无规则运动引起的8．下列说法中正确的是（）A．非金属都是绝缘体B．金属里的电子都是自由电子C．发生电中和现象时，物体所带的电荷都消失了D．绝缘体不容易导电是因为它几乎没有自由电荷9．在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、电流表应接在靠近电源电流流出的一端C．连接电路时，应先将开关断开D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端．10．电流表测某并联电路中两支路的电流分别为0.4安、1.3安，则干路中的电流为（）A．0.9安B．1.7安C．0.4安D．1.3安11．小刚拆开了家庭电路中常用的白炽灯泡和灯头，如图所示，则以下灯泡和灯头上的各部件中全部属于绝缘体的是（）A．灯头后盖、螺旋B．玻璃泡、锡块C．螺旋、金属片D．灯头后盖、玻璃泡12．下列哪一组全是绝缘体（）A．纯净的水、丝线、橡胶B．盐水、空气、陶瓷C．玻璃、摩擦过的塑料棒、碳棒D．钨丝、水银、碳棒二、填空题13．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是（选填“串联”或“并联”）的．工作时间长了，外壳发烫，是由于能转化成了能．14．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将，电流表A1示数的变化值与电流表A示数的变化值的比值将．（均选填“变小”、“不变”或“变大”）15．如题图甲所示，验电器A带正电，B不带电，A带正电的原因是它（选填“得到”或“失去”）电子，验电器A两金属箔张开的原因是。

（物理）九年级物理电流和电路题20 套( 带答案 ) 含分析一、电流和电路选择题1．如下图，闭合电键S 时，用电表能正确丈量电阻R1两头电压或经过电流的电路图是（）A. B. C. D.【答案】 B【分析】【解答】 A. 电源短路， A 不切合题意 .B. 电压表丈量电阻R1两头电压，也就是电源电压， B 切合题意 .C. 电压表的正负极接反了，不可以丈量， C 不切合题意 .D. 电源短路， D 不切合题意 .故答案为： B.【剖析】电压表要与用电器并联使用，并且使电流从电压表的正接线柱流入，从负接线柱流出 .电流表相当于导线 .2．如下图，开关S 闭合时，可能发生的现象是（）A. L1、 L2都不发光B. L1不发光、 L2发光C. 电池被烧坏D. L1发光、 L2不发光【答案】 B【分析】【解答】由图示电路图可知，开封闭合时，L1被短路，只有L2接入电路，则闭合开关后 L12发光，电池没有被短路，不会烧坏电池．不发光， L故答案为： B．【剖析】由图可知，当开封闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡1，所以灯泡 1 被短路．L L3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于排除刹车状态。

假如手刹处在拉爆状态，汽车也能运动，但时间长了会破坏刹车片，有一款汽车设计了一个提示司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或许放下手刹，开关S2断开，指示灯也熄灭，以下电路图切合上述设计要求的是（）A. B.C. D.【答案】A【分析】【解答】依据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串连电路， A 切合题意。

故答案为： A.【剖析】串连电路的特色是各用电器相互影响。

4．如下图，研究并联电路的电流规律时，用电流表测定A、B、 C三处的电流，接下来所进行的操作合理的是（）A. 整理器械，达成实验B换.用不一样规格灯泡，获得多组数据C. 剖析数据，得出结论D换.用电流表的量程，从头丈量一次【答案】B【分析】【解答】研究并联电路的电流规律时，需多次实验找寻广泛规律，所以实验中，需换用不一样规格灯泡，获得多组数据， B 切合题意， ACD 不切合题意．故答案为： B．【剖析】为了研究并联电路的电流规律，要经过多次丈量才能获得广泛规律.5．如图 A、 B、 C、 D 是依据下边的实物连结电路画出的电路图，此中正确的（）A. B. C. D.【答案】 D【分析】【解答】 A.有开关与两灯并联， A 不切合题意；B.两灯与两开关都是串连关系， B 不切合题意；C.中间的开关与上边的灯并联，且与下边的灯串连， C 不切合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图符合， D 切合题意；故答案为： D。

初三物理电流和电路测试卷(带答案)一、选择题（共18道总分36分）1、以下几组材料中，都是绝缘体的是A.橡胶、玻璃、塑料B.玻璃、大地、塑料C.人体、空气、石墨D.食盐水溶液、金属、水2、一位学生使用电流表测量电流的时候，本应使用"－"和"3"两接线柱，但误将"－"和"0.6"两接线柱接入电路，并使电流从"0.6"接线柱流入，他这样做的结果是（）A.指针偏转的角度变小了B.指针偏转的角度变大了，电流表可能被损坏C.指针反偏，电流表可能被损坏D.指针不动3、如图所示，把一根塑料绳的一端扎紧，从另一端死开许多细丝，用干燥的手从上向下捋几下，发现细丝张开了。

下列分析正确的是A.细丝张开的原因是带了异种电荷互相吸引B.细丝张开的原因与验电器的工作原理相同C.细丝带了电是通过摩擦的方法创造了电荷D.细丝带上了电的实质是分子在物体间的转移4、如图所示电路中，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是（）I1 =I2 =I3 B．I1 >I2 =I3 C．I1 >I2 >I3 D．I1 >I3 >I25、如图甲所示，验电器A带负电，B不带电．用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A．电流方向由A到B B．电流方向由B到AC．有电流但方向无法确定D．始终无电流6、如图，电源电压U = 220V，且保持不变，L1、L2、L3、L4都标有"PZ110V，40W"字样，开关断开时，四盏灯都能正常发光，若将开关闭合，下列叙述中正确的是A、L1、L3能正常发光B、L1、L2、L3、L4都能正常发光C、L2、L4能正常发光D、L1、L2、L3、L4都不能正常发光7、将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（）A.开关S1只控制灯泡LB.开关S2只控制灯泡LC.先闭合S1，再闭合S2时，灯泡L短路D.同时闭合S1､S2，灯泡L和电动机M并联8、交通安全法规规定汽车驾驶员以及小车前排乘客要系好安全带。
