模具设计师（高级）理论题库一、判断题1、塑料收缩率是材料固有的属性，它与注塑成型工艺、塑料制品设计、模具结构设计无关。
2、抽芯设计时，斜导柱与开模方向的夹角一般要大于锁紧块与开模方向的夹角2°～3°。
3、机械零件的轮廓算术平均偏差Ra越小，表示该零件的表面粗糙度越小。
4、圆筒形产品通常使用推板顶出。
5、聚碳酸酯（PC）熔体黏度较大，且在加热过程中具有明显的熔点，成型过程中宜选择较高的料筒和模具温度，以减小制品内部的残余内应力。
6、某塑料件两孔间距离为10mm(自由尺寸)，塑料平均收缩率是0.5％，模具上该成型尺寸可以设计为9.95mm。
7、注塑机喷嘴圆弧半径必须小于模具主流道衬套圆弧半径。
8、对于已经淬硬的模具钢，无法用CNC进行精加工。
9、从进料品注入的熔融料，由于型腔的表面散热面黏度下降，使流动性改善，因此流到末端时其熔接强度提高。
10、根据动力来源的不同，侧向分型与抽芯机构一般可以分为手动、气动、液动和机动四类。
11、零件渗碳后一般需要经过调质处理，才能达到表面硬而耐磨的目的。
12、塑料收缩率是材料固有的属性，它与注塑成型工艺、塑料制品设计、模具结构设计无关。
13、抽芯设计时，斜导柱与开模方向的夹角一般要大于锁紧块与开模方向的夹角2°～3°。
14、机械零件的轮廓算术平均偏差Ra越小，表示该零件的表面粗糙度越小。
15、注塑模具中水道通路的大小和布局结构及加热、冷却方式对注塑模温调节系统的正常工作状态没有直接的影响。
16、滑块是用来处理产品外表面凹和凸特征的模具构件。
17、模具设计时，相配合的孔的公差通常要比轴的公差要大，这是因为相对来说，加工孔难于加工轴。
18、浇口应该设置在塑料制品比较薄的地方，这是为了便于补偿制品冷却收缩。
19、蚀纹（皮纹）加工是一种电化学加工方法。
20、使用气体辅助注塑成型（GAIM）可以降低塑料制品的材料损耗。
21、电火花加工可以避免电极损耗的问题。
模具考试试题一、单项选择题（每题2分，共20分）1. 塑料模具的主流设计软件是以下哪一款？A. Pro/EB. SolidWorksC. AutoCADD. CATIA2. 注塑模具中，冷却系统的主要作用是什么？A. 加速塑料固化B. 降低模具温度C. 提高生产效率D. 以上都是3. 在模具设计中，拔模角的主要作用是：A. 提高产品强度B. 减少成型时间C. 避免产品与模具粘连D. 增加模具寿命4. 以下哪项不是模具制造过程中常用的材料？A. 45#钢B. P20钢C. 铝合金D. S7工具钢5. 热流道系统在模具设计中的主要优点是：A. 减少材料浪费B. 提高成型速度C. 降低生产成本D. 减少模具维护6. 在模具制造中，电火花加工（EDM）主要用于：A. 粗加工B. 精加工C. 去除毛刺D. 抛光7. 以下哪种表面处理方法可以提高模具的耐磨性？A. 镀铬B. 镀金C. 喷涂D. 阳极氧化8. 模具的型腔数通常由以下哪个因素决定？A. 产品大小B. 注塑机的锁模力C. 成本预算D. 产品需求量9. 在模具设计中，哪个参数是决定注塑压力的关键因素？A. 产品壁厚B. 产品重量C. 模具材料D. 注塑机的注射量10. 以下哪项不是模具设计中的安全考虑？A. 顶针位置B. 冷却系统设计C. 材料收缩率D. 操作者的安全二、多项选择题（每题3分，共15分）11. 以下哪些因素会影响模具的使用寿命？A. 模具材料B. 模具表面处理C. 模具的维护保养D. 模具的制造精度12. 在模具设计中，需要考虑产品的哪些特性？A. 几何形状B. 尺寸公差C. 材料属性D. 产品功能13. 以下哪些是模具制造过程中的质量控制措施？A. 尺寸检测B. 表面粗糙度检查C. 材料硬度测试D. 设计评审14. 以下哪些工艺可以用于模具制造？A. 数控铣削B. 线切割C. 3D打印D. 手工打磨15. 在模具设计中，以下哪些因素会影响产品的脱模性能？A. 拔模角B. 产品壁厚C. 模具温度D. 注塑压力三、简答题（每题10分，共20分）16. 请简述模具设计中“三板模”和“两板模”的区别。
模具设计试题及答案### 模具设计试题及答案#### 一、选择题（每题2分，共20分）1. 模具设计中，确定模具尺寸的依据是（）。
A. 产品图样B. 模具材料C. 模具寿命D. 制造成本答案：A2. 以下哪项不是模具设计的基本要求？（）A. 保证产品精度B. 保证模具强度C. 模具成本越低越好D. 保证模具寿命答案：C3. 模具设计中，用于提高模具刚性的措施是（）。
A. 增加模具厚度B. 减少模具材料C. 增加模具长度D. 减少模具宽度答案：A4. 模具设计中，通常采用哪种方法来确定模具的分型面？（）A. 根据产品外观B. 根据产品结构C. 根据模具材料D. 根据模具加工工艺答案：B5. 以下哪种材料不适合用于制造精密模具？（）A. 钢B. 铝合金C. 塑料D. 不锈钢答案：C#### 二、简答题（每题10分，共30分）1. 简述模具设计中的“三性”原则是什么？答案：模具设计中的“三性”原则指的是模具的“可靠性”、“经济性”和“安全性”。
可靠性是指模具在使用过程中能够稳定地生产出符合要求的产品；经济性是指模具的设计和制造成本要尽可能低，同时保证模具的使用效率；安全性是指模具在使用过程中不会对操作人员或设备造成危害。
2. 描述模具设计过程中的“五步法”是什么？答案：模具设计过程中的“五步法”包括：需求分析、概念设计、详细设计、设计评审和设计优化。
需求分析是确定模具设计的目标和要求；概念设计是提出模具设计的初步方案；详细设计是对概念设计进行细化，确定模具的具体结构和尺寸；设计评审是对设计进行评估，确保设计满足要求；设计优化是对设计进行改进，提高模具的性能和效率。
3. 解释模具设计中“分型面”的概念及其重要性。
答案：分型面是模具设计中用于分离模具的两个或多个部分的面，使得模具可以打开并取出成型产品。
分型面的选择直接影响到产品的质量和模具的复杂程度。
正确的分型面设计可以减少产品缺陷，提高生产效率，降低制造成本。
模具工高级理论试题及答案一、单项选择题（每题2分，共20分）1. 模具设计中，确定模具型腔数量的主要依据是（）。
A. 产品重量B. 产品尺寸C. 生产批量D. 模具材料答案：C2. 注塑模具中，冷却系统的主要作用是（）。
A. 加快塑料冷却B. 减慢塑料冷却C. 提高塑料成型速度D. 增加塑料的硬度答案：A3. 在模具制造中，常用的2D绘图软件是（）。
A. Pro/EB. AutoCADC. SolidWorksD. UG答案：B4. 模具钢材的硬度通常用（）来衡量。
A. 布氏硬度B. 洛氏硬度C. 维氏硬度D. 肖氏硬度答案：B5. 在塑料模具设计中，防止塑料制品翘曲的措施不包括（）。
A. 合理设计冷却系统B. 保持模具温度均匀C. 增加顶出系统复杂度D. 控制注射速度和压力答案：C6. 热流道系统的优点不包括（）。
A. 提高生产效率B. 减少材料浪费C. 缩短成型周期D. 增加模具成本答案：D7. 模具的排气系统设计不良会导致（）。
A. 塑料制品表面光洁B. 提高模具寿命C. 塑料制品内部气泡D. 减少成型时间答案：C8. 在模具制造中，电火花加工通常用于（）。
A. 粗加工B. 精加工C. 去毛刺D. 热处理答案：B9. 模具的型腔和型芯通常采用（）方式装配。
A. 滑动配合B. 紧定螺钉固定C. 压力配合D. 焊接答案：B10. 下列哪项不是模具设计时需要考虑的因素（）。
A. 材料收缩率B. 注塑机的规格C. 产品的使用环境D. 模具的颜色答案：D二、多项选择题（每题3分，共15分）11. 模具钢材的基本要求包括（）。
A. 良好的机械性能B. 高硬度C. 良好的抛光性能D. 良好的热稳定性答案：ACD12. 在模具设计中，影响塑料制品尺寸精度的因素包括（）。
A. 模具温度B. 注塑压力C. 塑料的收缩率D. 顶出力答案：ABC13. 塑料模具的浇口系统包括（）。
A. 主浇道B. 分流道C. 浇口D. 冷料穴答案：ABCD14. 模具的表面处理方法包括（）。

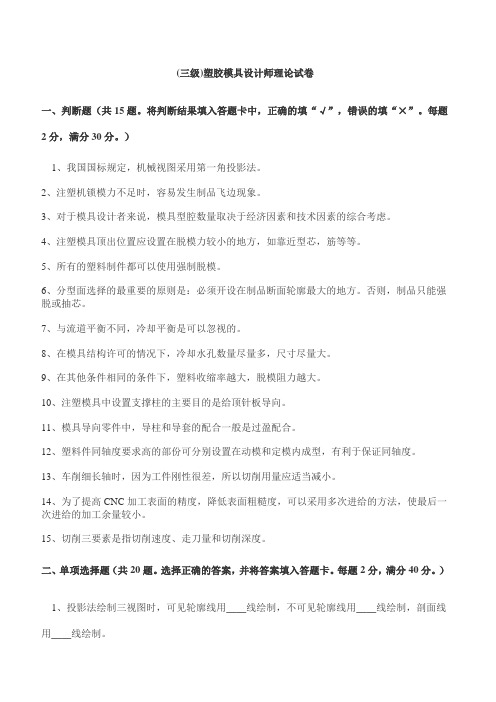

(三级)塑胶模具设计师理论试卷一、判断题（共15题。
将判断结果填入答题卡中，正确的填“√”，错误的填“×”。
每题2分，满分30分。
）1、我国国标规定，机械视图采用第一角投影法。
2、注塑机锁模力不足时，容易发生制品飞边现象。
3、对于模具设计者来说，模具型腔数量取决于经济因素和技术因素的综合考虑。
4、注塑模具顶出位置应设置在脱模力较小的地方，如靠近型芯，筋等等。
5、所有的塑料制件都可以使用强制脱模。
6、分型面选择的最重要的原则是：必须开设在制品断面轮廓最大的地方。
否则，制品只能强脱或抽芯。
7、与流道平衡不同，冷却平衡是可以忽视的。
8、在模具结构许可的情况下，冷却水孔数量尽量多，尺寸尽量大。
9、在其他条件相同的条件下，塑料收缩率越大，脱模阻力越大。
10、注塑模具中设置支撑柱的主要目的是给顶针板导向。
11、模具导向零件中，导柱和导套的配合一般是过盈配合。
12、塑料件同轴度要求高的部份可分别设置在动模和定模内成型，有利于保证同轴度。
13、车削细长轴时，因为工件刚性很差，所以切削用量应适当减小。
14、为了提高CNC加工表面的精度，降低表面粗糙度，可以采用多次进给的方法，使最后一次进给的加工余量较小。
15、切削三要素是指切削速度、走刀量和切削深度。
二、单项选择题（共20题。
选择正确的答案，并将答案填入答题卡。
每题2分，满分40分。
）1、投影法绘制三视图时，可见轮廓线用ˍˍ线绘制，不可见轮廓线用ˍˍ线绘制，剖面线用ˍˍ线绘制。
A、粗实、细实、虚B、粗实、虚、细实C、细实、粗实、虚D、细实、虚、粗实2、注塑模具可以分哪两类零件ˍˍ？A、导向零件和成型零件B、结构零件和导向零件C、顶出零件和导向零件D、成型零件和结构零件3、以下不属于浇注系统的是ˍˍ。
A、主流道B、分流道C、型芯D、冷料井4、模具设计时，对于分模面，以下说法不恰当的是ˍˍ。
A、分模面尽量呈曲面B、分模面尽量简单C、分模面尽量少D、分模面尽量呈平面5、斜导柱抽芯时，将滑块带离塑料件侧凹的是ˍˍ。
高级(三级)塑胶模具设计师理论试卷(一) 注 意 事 项 1、考试时间为120分钟。 2、请首先按要求在答题卡上填写您的姓名、准考证号和所在单位的名称。 3、请仔细阅读题目，所有答案必须填写在答题卡上。 4、不要在装订线外填写无关内容，否则成绩无效。
一、判断题（共15题。将判断结果填入答题卡中，正确的填“√”，错误的填“×”。每题2分，满分30分。） 1、我国国标规定，机械视图采用第一角投影法。 2、注塑机锁模力不足时，容易发生制品飞边现象。 3、对于模具设计者来说，模具型腔数量取决于经济因素和技术因素的综合考虑。 4、注塑模具顶出位置应设置在脱模力较小的地方，如靠近型芯，筋等等。 5、所有的塑料制件都可以使用强制脱模。 6、分型面选择的最重要的原则是：必须开设在制品断面轮廓最大的地方。否则，制品只能强脱或抽芯。 7、与流道平衡不同，冷却平衡是可以忽视的。 8、在模具结构许可的情况下，冷却水孔数量尽量多，尺寸尽量大。 9、在其他条件相同的条件下，塑料收缩率越大，脱模阻力越大。 10、注塑模具中设置支撑柱的主要目的是给顶针板导向。 11、模具导向零件中，导柱和导套的配合一般是过盈配合。 12、塑料件同轴度要求高的部份可分别设置在动模和定模内成型，有利于保证同轴度。 13、车削细长轴时，因为工件刚性很差，所以切削用量应适当减小。 14、为了提高CNC加工表面的精度，降低表面粗糙度，可以采用多次进给的方法，使最后一次进给的加工余量较小。
15、切削三要素是指切削速度、走刀量和切削深度。 二、单项选择题（共20题。选择正确的答案，并将答案填入答题卡。每题2分，满分40分。） 1、投影法绘制三视图时，可见轮廓线用ˍˍ线绘制，不可见轮廓线用ˍˍ线绘制，剖面线用ˍˍ线绘制。
A、粗实、细实、虚 B、粗实、虚、细实 C、细实、粗实、虚 D、细实、虚、粗实
2、注塑模具可以分哪两类零件ˍˍ？
A、导向零件和成型零件 B、结构零件和导向零件 C、顶出零件和导向零件 D、成型零件和结构零件 3、以下不属于浇注系统的是ˍˍ。 A、主流道 B、分流道 C、型芯 D、冷料井 4、模具设计时，对于分模面，以下说法不恰当的是ˍˍ。 A、分模面尽量呈曲面 B、分模面尽量简单 C、分模面尽量少 D、分模面尽量呈平面 5、斜导柱抽芯时，将滑块带离塑料件侧凹的是ˍˍ。 A、斜导柱 B、滑块 C、锁紧块 D、其他 6、关于模具保养，正确的是ˍˍ。 A、模具连续生产，无需保养 B、定期保养可以延长模具寿命 C、拆卸保养模具会影响模具精度 D、拆卸保养模具会影响模具精度 7、主流道衬套凹坑半径为R，注塑机喷嘴头部半径为r，那么ˍˍ。 A、RC、R>r D、不一定 8、模具设计中最不常使用的分流道断面形状是ˍˍ。 A、梯形 B、U形 C、矩形 D、圆形 9、关于分型面的设计，以下说法正确的是ˍˍ。 A、为有利于塑件脱模，分型面应使塑件留在有脱模机构的一侧 B、对于有圆弧形状的塑件，尽量使分型面设在圆弧处 C、侧抽芯机构尽量设在定模一侧 D、分型面尽量呈曲面 10、模具定位圈和注塑机定位孔配合间隙可以选取ˍˍ。 A、单边0.01mm B、单边0.10mm C、单边1.00mm D、单边10.0mm 11、注塑过程中的排气主要包括ˍˍ。 A、浇注系统中的空气 B、型腔中的空气 C、塑料含有的水分挥发出的气体 D、以上皆是 12、常用顶出装置有ˍˍ。 A、顶杆顶出 B、推板顶出 C、顶管顶出 D、以上皆是 13、通常模具制造时，浇口可选择ˍˍ尺寸，通过试模逐步修改完备。 A、偏小 B、偏大 C、可偏大也可偏小 D、以上皆非 14、以下哪一个零件不属于成型零件ˍˍ？ A、凹模 B、凸模 C、主流道衬套 D、型芯 15、采用模具标准件，不仅可以有效ˍˍ模具质量．而且可以ˍˍ模具生产成本并大大ˍˍ模具生产周期。
A、提高、降低、延长 B、提高、降低、缩短 C、提高、提高、缩短 D、降低、降低、缩短 16、一般地，模具设计和制造时，型芯尺寸先取ˍˍ值，型腔尺寸先取ˍˍ值，便于修模和防止模具自然磨损。
A、大、大 B、大、小 C、小、小 D、小、大 17、硬度是影响金属切削性能的一个重要因素。 一般规律是钢材越ˍˍ，就越ˍˍ加工。 A、硬、难 B、软、难 C、硬、易 D、以上皆非 18、砂纸的粗细程度由砂纸牌号确定，以下砂纸中最细的是ˍˍ。 A、150＃ B、320＃ C、800＃ D、1200＃ 19、C12是模具中常使用的钢材，通常该钢材的淬火温度大约为ˍˍ。 A、800℃ B、900℃ C、1000℃ D、1100℃ 20、数控机床是用ˍˍ对机床的运动及其加工过程进行控制的机床， A、反馈信号 B、测量信号 C、模拟信号 D、数字信号 三、问答题（共2题。请将答案填入答题卡。每题15分，满分30分。） 1、请简述塑料模具设计流程。 2、根据下面模具装配图回答问题 ⑴、写出①到④共四个部件的名称，并简单解释其在模具中的作用。 ⑵、请解释⑤处斜度配合的作用（见虚线圆圈处）。 高级(三级)塑胶模具设计师理论试卷(二) 一、判断题（共15题。将判断结果填入答题卡中，正确的填“√”，错误的填“×”。每题2分，满分30分。） 1、金属材料的剖面符号应该采用与水平方向成45°且间隔均匀的细实线画出。 2、注塑制品收缩较大时，应该减小注塑压力。 3、模具设计时，尽量简化分型面设计，多采用平面并且尽量使用较少的分型面，从而简化模具设计，降低模具制造难度。
4、抽芯设计时，斜导柱与开模方向的夹角一般要大于锁紧块与开模方向的夹角2°～3°。 5、注塑机额定注射量大于制品及流道所需塑料质量即可。 6、模具冷却系统中，入水温度和出水温度之差俞小俞好。 7、注塑机喷嘴圆弧半径必须大于模具主流道衬套圆弧半径。 8、两板式注射模具的流道凝料和制品从不同的分型面取出。 9、模具在注塑机上安装时，应该使滑块移动方向平行于竖直方向。 10、弹簧抽芯机构是刚性的抽芯机构，应此可以应用在抽拔力较大的场合。 11、顶出发白现象通常是由于脱模力过大造成的，解决的办法有抛光型芯、增加顶针等等。 12、使用强制脱内螺纹结构时，必须保证塑料件外形已经预留足够空间。 13、一般情况下，大批量生产的模具应该对主要零件进行适当的热处理。 14、对于已经淬硬的模具钢，无法用CNC进行精加工。 15、高速铣削可在一般精加工中获得高生产率，可获得杰出的表面质量。
二、单项选择题（共20题。选择正确的答案，并将答案填入答题卡。每题2分，满分40分。） 1、我国采用哪一种投影方式ˍˍ？ A、第一角投影 B、第二角投影 C、第三角投影 D、第四角投影 2、对于顶杆布置，以下说法不恰当的是ˍˍ。 A、顶杆尽量多 B、顶杆尽量长 C、顶杆尽量靠近脱模力大的部位 D、顶杆尽量大 3、如果塑料件侧凹深度为3.0mm，那么抽芯距离应该设计为ˍˍ。 A、1.0mm B、3.0mm C、6.0mm D、20mm 4、带锁紧块的斜导柱抽芯机构中，斜导柱与滑块的配合应该设计为ˍˍ。 A、过渡配合 B、过盈配合 C、单边2.0mm D、单边0.5mm 5、以下哪项不是三板模（小水口模）和二板模（大水口模）的区别ˍˍ？ A、浇口是否能自动脱落 B、流道凝料和制品是否从同一分型面取出 C、模板打开次数不同 D、模板数量不同 6、筒形制品，优先采用以下哪种顶出方式ˍˍ？ A、顶针顶出 B、推管顶出 C、推板顶出 D、手动取出 7、在确定模具型腔数量时，以下哪种说法是正确的ˍˍ？ A、选用尽量少的型腔数量以保证制品质量 B、选用尽量多的型腔数量以保证经济效益 C、选用模具制造时尽量省时的型腔数量 D、要综合考虑多种因素 8、浇注系统包括主流道、分流道、浇口、ˍˍ几部分组成。 A、冷料井 B、型腔 C、型芯 D、冷却水道 9、主流道锥角一般选取ˍˍ。 A、1°～2° B、2°～6° C、5°～10° D、10°～15° 10、螺杆式注塑机注射装置主要由油缸、螺杆、ˍˍ、喷嘴和传动系统组成。 A、料筒 B、动模板 C、定模板 D、锁模机构 11、普通三板模（小水口模）的分型面的数量是ˍˍ。 A、1个 B、2个 C、3个 D、4个 12、常用顶出装置有ˍˍ。 A、顶杆顶出 B、顶板顶出 C、推管顶出 D、以上皆是 13、注塑模具排气方式有分型面排气、排气钢排气、分流道末端排气和ˍˍ等等。 A、主流道衬套排气 B、顶针排气 C、顶针板排气 D、以上皆非 14、通常注射机的实际注射量最好在注射机的最大注射量的ˍˍ以内。 A、20％ B、50％ C、80％ D、100％ 15、从降低压力损耗的角度出发，宜选用ˍˍ分流道。 A、梯形 B、半园形 C、矩形 D、圆形 16、合模导向机构不具有以下哪个作用ˍˍ？ A、定位作用 B、塑件顶出 C、导向作用 D、承受一定侧压力 17、普通锉刀由高碳工具钢T12制成，并经热处理使其硬度达到ˍˍ。 A、38HRC B、48HRC C、54HRC D、62HRC 18、45#钢的常用淬火温度为ˍˍ，淬火方式为ˍˍ。 A、820℃、淬油 B、820℃、淬水 C、980℃、淬油 D、980℃、淬水 19、普通快走丝线切割机使用ˍˍ，走丝速度约为ˍˍ。 A、钼丝、4～12米/秒 B、钼丝、0.4～1.2米/秒 C、铜丝、4～12米/秒 D、铜丝、0.4～1.2米/秒 20、球头铣刀用于加工具有凹形曲面的模具型腔时，一般选择球头铣刀直径的原则是被加工曲面的曲率ˍˍ球头铣刀直径。
A、小于 B、等于 C、大于 D、以上皆非 三、问答题（共2题。请将答案填入答题卡。每题15分，满分30分。） 1、分析新模试模时可能出现的各种制品缺陷（至少举出5个），解释造成这种缺陷的一个原因并提出解决办法。
2、请绘制出典型的推板顶出深腔制品的模具结构示意图并标明各模板的名称。 2007模具设计师（注塑）知识试卷
一、 判断题（共15题。将判断结果填入答题卡中，正确的填“√”，错误的填“×”，不答在答题卡上无效。每题2分。满分30分）
（ ）1.当塑料流动方向的收缩率与垂直于流动方向的收缩率有差别时，浇口位置的选取对成型制品产生变形没有影响。
（ ）2.对于一模多腔的注塑模，若各型腔或各型芯其相应形状、尺寸都完全一致，则同一模成型后的制品其相应形状、尺寸显然也是完全一致的。
