门禁系统1)WG门控器设置点击门禁设置按钮会弹出如图所示的界面,在登录卡号下挂有以下几部分内容:部门设置,人员维护,时间组设置,人员门禁权限设置,门禁参数设置五个子菜单,图1图1 门禁控制1.点击“部门维护”进入部门维护界面,图2图2 部门维护在部门维护栏填加相关部门的编号及部门名称,如图所示,然后保存。
2.点击“人员维护”进入各部门人员维护界面,图3图3选择相应的部门对在其部门内的持卡人进行身份填写,如姓名,编号,卡区号,卡号,电话,地址,密码以及所在多卡开门群组。
(卡号栏所写的信息是每张IC卡本身所持有的独特信息,应如实填写),然后保存。
3.点击“时间组设置”进入门禁时间组设置界面,图4图4增加相应的时间组名(如早班,白班,夜班)并填入该组一周内允许出入的日期及时段。
(如图所示白班从周一到周日的每天00:00到09:00和22:00到23:59时间内为有效),然后保存。
4.点击“人员门禁权限”设置进入人员门禁权限管理界面,图5图5门禁权限管理在部门成员栏选择相应的部门,即可对该部门的人员进行门禁权限设置。
在门禁权限栏选择相应的门控器,然后即可设置部门成员对该门控器的每道门在不同时间组的出入权限,设置“有效期始”,“有效期末”,是为该卡在该门上何时生效、何时失效而填写。
保存后点击“写入”按钮把所设置信息写入门控器,系统会提示“开始设置门控器,请暂时不要刷卡”,直到提示“设置结束”表示信息录入成功。
5.点击“门禁参数设置“进入门禁工作方式配置界面,图6图6 门禁工作方式配置工作方式分为常开,常闭,在线三种方式。
1.常开工作方式表示门始终处于开启状态。
2.常闭工作方式表示门始终处于关闭状态,即使刷卡也不能开门。
3. 在线工作方式表示门始终处于门控器控制状态,门控器按照门禁设置,授权卡在授权时间段才能开门。
延时表示门控器对刷卡后的反应延时时间。
信息输入完毕后保存。
然后点击“写入”按钮,把信息写入门控器。
门禁控制系统方案
目录
1. 方案概述
1.1 系统组成
1.2 功能特点
2. 实施步骤
2.1 设备安装
2.2 系统配置
3. 使用方法
3.1 刷卡入门
3.2 远程控制
4. 风险与建议
4.1 安全隐患
4.2 日常维护
方案概述
门禁控制系统是一种用于控制进出人员的系统,通常由刷卡设备、门禁控制器、门禁管理软件和监控摄像头等组成。
其主要功能包括记录人员出入时间、提供远程开关门功能、设置权限等特点。
实施步骤
在安装门禁系统时,首先需要安装刷卡设备,通常安装在入口处;其次需安装门禁控制器,用于管理人员权限和开关门;最后进行系统配置,包括添加员工信息、设置权限等操作。
使用方法
使用门禁系统时,员工只需刷卡即可进出公司,系统会记录其出入时间并提供远程开关门功能,方便员工出入。
同时,管理人员可通
过门禁管理软件实现远程控制和查看出入记录。
风险与建议
门禁系统存在信息泄露、设备损坏等安全隐患,建议定期检查系统运行情况,加强信息保护措施,确保系统稳定运行。
同时,日常维护也非常重要,保持设备清洁、及时更新软件等措施能有效延长系统使用寿命。
门禁系统简易说明书门禁系统简易操作说明书第一部分硬件一线材的选择1.读卡器到控制器建议使用8芯双绞屏蔽网线(五类或者超五类)。
2.电锁到控制器建议使用4*0.75以上RVV(2芯电锁电源、2芯接门磁)。
3.出门按纽到控制器建议使用2*0.5以上RVV。
4.485通讯线建议使用2*0.75以上RVV双绞屏蔽线。
二门禁布线图三布线要求及注意事项1.读卡器一般安装在进门的右边距地面1.4M左右,方便刷卡;不要安装金属周围,以避免干扰。
双向读卡时,两读卡器不能安装在正背面。
2.中大型门禁系统的控制器建议集中放置,如放置在弱电井,以方便进行集中管理、检修等工作。
3.读卡器到控制器、控制器到控制器之间的通讯线布线不要与强电线路并行,以避免造成通讯干扰。
四485通讯线路图五读卡器与控制器接线六电锁电源接线第二部分软件一门禁软件的安装1.安装门禁软件(如果是网络版软件请安装Microsoft SQL Server 2000)。
2.安装加密狗驱动。
3.数据库服务器连接设置(1)单机版(Plus)不用做数据库服务器连接设置,即可直接进入软件。
(2)网络版(Server)①点击“开始”→“程序”→“门禁控制系统”→“数据库服务器连接设置”菜单,随后出现以下界面:②在此界面主菜单中,选择“连接”,在后面出现的对话框中先选择“服务器主机名称”。
③再在第2项复选框中选中“使用指定的用户名称和密码”,输入在安装MS SQL Server 2000过程中设定的用户名称及密码,并选中“允许保存密码”复选框。
④在最后在第3项复选框中选中“附加一个数据库文件作为数据库名”,点击,出现以下界面:在此界面中选择“securedb.mdf”文件,点击打开按钮即可。
⑤运行“测试连接”点击“测试连接”,出现“测试连接成功”,即完成了数据库的连接配置。
至此,Server已能正常运行。
二门禁软件操作门禁系统的三要素:卡→人员→门。
首先我们要在系统里注册卡,再把卡给对应某个人员,此人员具有那些门的权限?我们操作门禁软件按这个思路来这就比较简单明了,“卡给人,人开门”。
智能门禁配置方案引言随着科技的快速发展和人们对安全的需求增加,智能门禁系统在各类建筑物中得到了广泛的应用。
智能门禁系统不仅仅能够提供高效、便捷的进出门管理,还能够提供安全、可靠的门禁控制。
本文将介绍一种智能门禁配置方案,包括硬件设备的选择和安装,以及软件系统的配置和管理。
设备选择和安装门禁控制器智能门禁系统的核心设备是门禁控制器。
在选择门禁控制器时,需要考虑以下因素:•支持的门禁协议:门禁控制器需要支持常见的门禁协议,如Wiegand、RS485等,以适应不同类型的门禁设备。
•扩展性:门禁控制器应具有良好的扩展性,能够支持多个读卡器和门禁设备的连接。
•安全性:门禁控制器应具备防止非法闯入的功能,如防拆报警、密码保护等。
在安装门禁控制器时,应按照以下步骤进行:1.确定安装位置:门禁控制器应安装在离门口较近的位置,方便接入门禁设备和网络。
2.固定门禁控制器:使用固定螺丝将门禁控制器固定在墙壁或其他固定物体上。
3.连接电源和网络:将门禁控制器连接到稳定的电源和网络,确保正常工作。
读卡器读卡器是智能门禁系统的另一个重要组成部分。
在选择读卡器时,需要考虑以下因素:•读卡方式:读卡器可以采用不同的读卡方式,如刷卡、感应等,根据实际需求选择适合的读卡方式。
•防水防尘能力:读卡器应具备良好的防水和防尘能力,以适应不同的安装环境。
•读取距离:读卡器应具备适当的读取距离,以确保用户不需要过于接近读卡器。
在安装读卡器时,应按照以下步骤进行:1.确定安装位置:读卡器应安装在门口或其他需要控制的位置,方便用户刷卡/感应进出门。
2.固定读卡器:使用固定螺丝将读卡器固定在墙壁、门框或其他固定物体上。
3.连接门禁控制器:将读卡器与门禁控制器进行连接,通过门禁协议进行数据通信。
软件系统配置和管理门禁管理软件智能门禁系统的软件系统可以通过门禁管理软件进行配置和管理。
门禁管理软件应具备以下功能:•用户管理:通过门禁管理软件,管理员可以添加、删除和修改用户的权限信息。

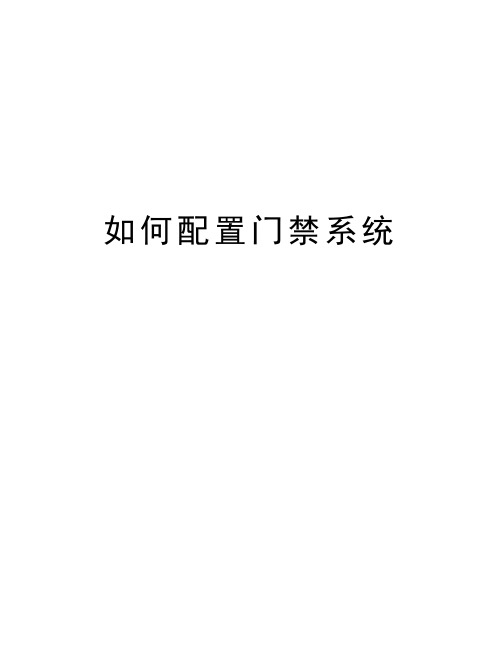

如何配置门禁系统如何配置门禁系统 ?说明:配置和现场的布线情况以及客户的要求密切相关,所以我们并不了解这些情况,所以不方便帮您配置。
建议您能仔细阅读我们这篇文章,结合客户的具体情况自行配置,如果遇到特殊或者拿不准的情况欢迎向我们的技术人员咨询。
我们努力地把我们的产品设计成为方便配置的产品。
也尽量在这篇指导文章中予以详细而通俗易懂的描述,让您以后可以独立自行配置门禁系统。
485总线联网方式的门禁系统的配置原则方法读卡器和按钮配置原则:原则上一个门配一个进门读卡器和一个出门按钮。
如果客户要求选择性价比好的ID卡,请选择的ID卡读卡器(微耕WG1026系列读卡器是ID读卡器),如果客户用于消费等一卡通场合,请选用 Mifare IC 卡读卡器(微耕WG1200系列读卡器是IC读卡器)。
如果客户要求进门出门都要刷卡验证,则一个门配置两个读卡器,无需出门按钮。
备注:有些特殊场合,例如公司大门出门位置和前台都需要安装一个出门按钮,则这个门需要配置两个按钮,同一个门的出门按钮是可以多个并联使用的。
控制器的配置原则:按某个局部区域有几个门来配置控制器数量。
例如一个小区域(可布线,读卡器到控制器安放位置的连线距离小于100米)有3个门,就选择一个单门控制器加一个双门控制器。
控制器有单门双向双门双向和四门单向。
所谓双向就是可以接进门出门两个读卡器,也可以接一个进门读卡器和一个出门按钮。
单向就是说进门接读卡器,出门必须接出门按钮。
所以,一个区域有四个门要求进出都刷卡的话,就不能配四门控制器,需要配置两台双门双向控制器给这四个门。
有多少台控制器就需要多少台机箱和电源。
232/485通讯转换器(型号:485P )的配置原则:如果整个门禁系统控制器的总数不超过80台,原则上只需要一台485转换器。
(如果控制器的台数超过80台请参阅“如果几百上千个门进行联网应该怎样设计组网方案?”微耕的485转换器的负载能力是按255台设计的,建议控制器数量在80台以内会比较稳定,其他厂家的转换器未必有这么强的负载能力。
物理安全操作规程设置门禁系统一、背景介绍在现代社会,为了保障人员安全和财产安全,门禁系统成为了各类场所的必备设施。
物理安全操作规程是指为了控制和管理门禁系统,以确保只有授权人员可以进入特定区域而制定的一系列规定和流程。
本文将详细介绍门禁系统的设置和物理安全操作规程的要点。
二、门禁系统设置1. 隐蔽性设置门禁系统宜选择隐蔽的设置方式,不易被未授权人员察觉或破坏。
可以将门禁设备安装在角落、天花板或地下室等不易察觉的位置,以提高安全性。
2. 前端设备设置门禁系统的前端设备包括门禁读卡器、门磁、电控锁等。
需选择优质可靠的设备,并保持其平稳运行。
同时,应设置受电盖、报警装置等,以便实时响应各类异常状况。
3. 后台管理设置门禁系统的后台管理软件应具备安全性和易用性。
管理员需要进行权限管理,确保只有授权人员可以进行相关设置和操作。
同时,定期更新软件版本,及时修复漏洞,提高系统的安全性。
三、物理安全操作规程1. 门禁卡管理(1)门禁卡的发放:门禁卡仅限发放给授权人员,严禁转借、丢失或遗失。
发放过程中需记录受卡人员的相关信息,建立健全的档案管理制度。
(2)门禁卡的封存与报废:对于丢失、损坏或注销的门禁卡,应及时进行封存或报废操作,避免被他人利用。
(3)门禁卡的挂失与补办:对于遗失的门禁卡,应及时进行挂失,并按规定流程申请补办,确保门禁系统的安全性。
2. 出入管理(1)准入规则设定:根据实际需求,制定门禁系统的准入规则,明确授权人员的时间段和区域权限。
对于特殊人员,如客商、临时人员等,应进行特殊许可管理。
(2)进出监控:门禁系统应与监控设备联动,实时监控人员的出入情况。
对于出现异常的情况,如多人同时进入、连续多次错误刷卡等,应及时进行报警及处理。
(3)应急通道管理:针对紧急情况,如火灾、停电等,门禁系统应设置应急通道,确保人员和财产的安全疏散。
3. 安全防护(1)系统维护:定期对门禁系统进行维护,包括设备检查、数据备份、系统更新等,确保系统的稳定性和安全性。
门禁的设置和使用方法一、门禁的概述门禁系统是指通过对门口进行安装相应的设备,如密码锁、刷卡器等,来限制进出该区域的人员。
门禁系统主要应用于企事业单位、学校、小区等公共场所。
它可以有效地保障人员和财产的安全,防止非法侵入和窃盗。
二、门禁设备的选择1. 根据使用场所选择合适的门禁设备。
不同场所对于门禁设备的要求不同,如小区需要考虑住户数量、进出口数量等因素,而企事业单位则需要考虑人员流量、安全级别等因素。
2. 选择具有高可靠性和稳定性的门禁设备。
门禁系统一旦出现故障或漏洞就会导致安全隐患,因此在选择时需要注意设备品牌和质量。
3. 选择具有易用性和易维护性的门禁设备。
在使用过程中可能会遇到各种问题,因此需要选购方便维护和管理的设备。
三、门禁系统安装1. 安装前需做好规划。
根据使用场所确定进出口位置和数量,并根据实际情况规划好线路布局。
2. 安装门禁设备。
根据规划好的进出口位置和线路布局,安装门禁设备,如密码锁、刷卡器等。
3. 连接电源和网络。
门禁设备需要连接电源和网络才能正常使用,因此需要对其进行相应的连接设置。
4. 安装管理软件。
门禁系统的管理软件需要安装在计算机上,通过计算机控制门禁设备的使用和管理。
四、门禁系统使用方法1. 注册用户信息。
在使用门禁系统前,需要将用户信息注册到系统中,并分配相应权限。
2. 进出口验证。
当用户需要进入或者退出区域时,需要进行验证身份,如输入密码、刷卡等方式进行身份识别。
3. 记录进出记录。
门禁系统会自动记录每个用户的进出时间和地点,并保存在数据库中供后续查询和管理。
4. 管理权限设置。
管理员可以根据实际情况设置不同人员的权限,并对其进行相应的管理。
五、门禁系统维护1. 定期检查设备运行情况。
定期检查设备是否正常运行,如发现故障及时处理。
2. 及时更新软件版本。
随着技术不断更新换代,软件版本也会不断更新,在保证稳定性的前提下及时更新软件版本。
3. 定期备份数据。
门禁系统中的数据是非常重要的,因此需要定期备份数据以防止数据丢失。
Q2024C门禁一体机的设置方法门禁一体机是现代智能化门禁管理系统的主要组成部分,它集成了身份识别、门控、进出记录、安防监控等多种功能于一身。
为了保证门禁一体机的正常运行,需要进行一系列的设置。
一、网络设置门禁一体机一般是通过网络进行远程管理和监控的,因此需要进行网络设置。
1.首先,确保门禁一体机和局域网连接正常,可以通过网线连接或者无线Wi-Fi连接两种方式。
2.进入门禁一体机的管理界面,一般在浏览器中输入设备的IP地址即可打开管理界面。
3.在管理界面中,点击网络设置选项,设置门禁一体机的IP地址、子网掩码、默认网关等参数。
确保与局域网中其他设备的网络设置相一致。
4.如果需要远程管理和监控,还需要进行端口映射或者配置DDNS服务,使门禁一体机可以通过外网访问。
二、系统设置门禁一体机的系统设置主要包括时间设置、用户管理、权限管理等。
1.时间设置在管理界面中,点击时间设置选项,设置门禁一体机的日期、时间等参数。
可以选择手动设置或者自动同步时间。
2.用户管理在管理界面中,点击用户管理选项,可以进行用户信息的管理。
通过添加用户,录入用户的姓名、卡号或密码等信息,并分配相应的权限和时间段。
可以根据需求设置不同的权限级别,比如管理员、普通用户等。
3.权限管理门禁一体机的权限管理功能用于设置不同用户的门禁权限。
在管理界面中,点击权限管理选项,可以进行权限的设置。
可以设置用户在不同时间段内可以进入的门禁和授权的设备。
例如,可以设置普通员工只能在工作时间内进入办公区域,而管理员可以全天候进入所有区域。
三、门禁设置门禁设置主要包括门禁点设置、门禁参数设置等。
1.门禁点设置门禁点设置用于设置门禁一体机内连接的门禁设备。
在管理界面中,点击门禁点设置选项,可以进行门禁点的设置。
通过添加门禁点,设置门禁设备的类型、名称、位置等参数。
可以设置门禁联动开关、门禁延时报警等功能。
2.门禁参数设置门禁参数设置用于设置门禁一体机的相关参数。
配电房门禁系统的制作方法随着社会的发展,科技的进步,以及为了提高社会的安全性,电子技术得到广泛的应用,门禁系统是其应用之一、现在的门禁系统已经逐渐智能化,将更多的功能与信息集成在一个系统中。
在此,我将为大家介绍一种简单易行,实用性较强的配电房门禁系统制作方法。
一、硬件材料的准备1.门禁机:门禁的核心部件。
可以采用市面上普遍应用的RFID卡门禁机,用于对进入者的身份验证和记录。
它的功能是读取有效RFID卡的信号,并进行比对和存储,然后控制电子门锁开启或关闭。
2.电子门锁:门禁系统中的开门和关门部件。
给门禁机提供开闭门的控制信号,实现控制身份验证通过者的出入。
3.电源:门禁系统中的电源部分,提供所需的电能。
一般可用24V直流电源。
4.终端设备:主要用于接收RFID卡的读写器,负责根据入口的用户身份验证信息来核实身份。
5.配电房门:为系统提供门禁的进入点,可以是防火门、金属门等实体门。
6.其他配套材料:电线、电缆、电源线、面板等。
二、制作方法1.安装门禁机和门锁首先,需要根据实际的门禁系统配置,将门禁机和门锁插入到电源线和电线中,将它们固定在墙上。
然后根据实际场景,连接配电房门和门锁。
2.安装RFID读取器接着需要将RFID读取器固定在墙上,用电缆将RFID读取器连接到门禁机。
3.安装电源安装门禁系统之前需要预留出来一段24V直流电源线。
然后将设置好的电源插入电源线,将电源与门禁机一起启动。
一般情况下,在开机之前低压告警亮灯,直到电源充满后自动消失。
4.测试门禁系统门禁系统已经安装完毕且电源已经接通后,需要测试系统的稳定性。
需要向门禁系统提供有效的RFID卡,检查系统能够正常识别和输出。
5.安装面板为了保护电路板和门禁系统,需要将系统面板安装到门禁机和电源之间。
一般使用防水、粘合材料固定。
三、使用注意事项1.系统安装后,需要根据实际情况进行调整。
例如设置密码、设置闸口、设置报警功能等。
2.在使用过程中,需要将RFID卡妥善保管,避免遗失。
一、站控端修改
在站控系统中,监控阀室门禁集中监视程序已添加完成,Station阀室画面和数据库门禁组态已基本完成,只需对各监控阀室数据点地址进行添加即可完成组态。
打开服务器数据库,以高陵站91#阀室为例,对阀室巡检开关报警数据点PV Source Address修改为91_D04,如下图:
对阀室门禁开关报警数据点PV Source Address修改为91_D05,如下图:
对阀室闯入报警数据点PV Source Address为修改91_D07,如下图:
并对三个数据点中的历史趋势进行添加,如下图:
三个数据点修改完成后,对其进行下载,成功后,站控端91#阀室门禁系统组态完成。
其他监控阀室以91#阀室三个数据点地址进行添加配置,即可完成组态。
二、阀室端修改
在上位机中安装BB的编程软件OpenBSI,安装完成后,重启上位机,软件安装完成。
如果上位机已安装了该软件且已失效,可打开注册表,删除
HKEY_LOCAL_MACHINE\software\classes\vdsp\J^'KLZPNULY文件,再重新安装OpenBSI编程软件,完成后,重启上位机可再继续使用60天。
软件安装后,打开fashi20150528文件夹,直接双击打开阀室程序。
选中“RTU_RESOUCE:ControlWave*”,点击右键,选中“Settings”。
系统将自动弹出下列对话框。
选中“DLL”,在“DLL:”处,选择TCP/IP方式,在Paraneter部分改为RTU的IP地址。
以高陵站90#阀室为例,根据<西二线站场IP分配_V5版>IP分配表,
IP地址为172.20.7.13,点击“OK”,出现如下界面:
点击确定,出现如下:
点击Download,出现如下:
点击“是”,出现如下:
用户名(system),密码(666666)。
输入登录信息后,点击“OK”,出现如下:
将红框中全部方框勾选,点击左侧Download,进行程序下载。
程序下载完成后,点击“Clod”,即可启动CPU。
阀室程序下载完成。
可打开HMI,点击“Online-Debug”进入在线监控状态。
在线监控中可通过双击下图程序中的变量,在线强制变量,模拟阀室门禁系统实际情况。
退出程序时,需复位所有强制。
注:如果程序下载完成冷启动后,上位机中阀室通讯出现中断,阀室端PLC程序在线值都为0,控制器还在运行状态,则需用LocalView组件,对PLC进行参数设置。
打开LocalView组件,出现如下:
以高陵站90#阀室为例:
输入IP,点击下一步,出现如下:
点击下一步,出现如下:
点击完成,进入如下界面:
在Network下,点击RTU,出现如下:
此界面表示连接成功。
如果连接不成功,界面显示如下:
在LocalView窗口中点击右键RTU,选中“RTU Configuration Parameters”。
进入参数配置窗口。
对Ports界面进行配置,设置通讯端口信息。
串口1配置如下图:
串口3配置如下图:
接下来配置两个网口:ENET1IP和ENET2IP。
ENET1IP表示上游站场阀室IP地址,ENET2IP表示下游站场阀室IP地址,地址每个框输完后可按Tab键跳到下一个框输入,根据<西二线站场IP分配_V5
版>IP分配表以高陵站90#阀室为例,IP配置如下:
上述配置完成后需配置路由选项卡,如图:
每个阀室设置8组路由,分别为:
1、北调IP、北调子网掩码、阀室对应的上游网关、北调网关
2、廊调IP、廊调子网掩码、阀室对应的上游网关、廊调网关
3、上游站场第一台交换机的通讯处理器1的IP、上游站场子网掩码、阀室对应的上游网关
4、上游站场第二台交换机的通讯处理器1的IP、上游站场子网掩码、阀室对应的上游网关
5、北调IP、北调子网掩码、阀室对应的下游网关、北调网关
6、廊调IP、廊调子网掩码、阀室对应的下游网关、廊调网关
7、下游站场第一台交换机的通讯处理器1的IP、下游站场子网掩码、阀室对应的下游网关
8、下游站场第二台交换机的通讯处理器1的IP、下游站场子网掩码、阀室对应的下游网关
完成Ports和IP Routes配置后,下载配置。
点击Write To RTU,系统会自动弹出如下对话框。
用户名(system),密码(666666)。
输入登录信息后,点击“OK”,系统自动下载配置。
下载完成后,点击界面右侧的“Close”关闭界面。
依次跳出两个对话框,依次点击“是”,RTU自动重启,PLC通讯参数配置完成。
如此时上位机阀室通讯未恢复,待查其他原因。
