混凝土密肋梁空腔楼盖施工工法混凝土密肋梁空腔楼盖施工工法一、前言混凝土密肋梁空腔楼盖施工工法是一种在建筑工程中广泛应用的方法，具有较高的经济性、施工效率和质量稳定性。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点混凝土密肋梁空腔楼盖施工工法具有以下几个显著特点：1. 结构轻巧：通过在混凝土楼盖中设置密肋梁空腔结构，减少了楼板自重，降低了建筑整体荷载。

2. 施工效率高：采用预制构件和模板组合施工，工期相对较短，提高了施工效率。

3. 质量稳定：通过模板的统一规格化和预制构件的质量控制，保证了施工过程中的质量稳定和一致性。

4. 技术先进：采用现代化施工工艺和设备，提高了施工的精度和效果。

5. 耐久性强：密肋梁空腔结构具有良好的强度和稳定性，能够满足建筑物的使用寿命要求。

三、适应范围混凝土密肋梁空腔楼盖施工工法适用于各种建筑类型，特别适合于大跨度、重载和多层建筑。

例如工厂厂房、商业综合体、体育馆等。

四、工艺原理混凝土密肋梁空腔楼盖施工工法基于以下原理：通过设置密肋梁空腔结构，减少楼板自重，并提高楼盖的强度和稳定性。

从而提高建筑物的承载能力和使用寿命，达到节约材料、降低成本的目的。

在施工中，采用多种技术措施，如预制构件、标准化模板、现场调节等，确保施工工艺的实现和整体效果的稳定。

五、施工工艺混凝土密肋梁空腔楼盖施工工艺包括以下几个施工阶段：1. 施工准备：包括材料准备、模板搭建、设备调试等。

2. 密肋梁制作与安装：根据设计要求，预制密肋梁，并在楼板上安装。

3. 模板安装与调整：根据密肋梁的位置和尺寸，安装标准化模板，并进行调整。

4. 混凝土浇筑：根据楼板的设计要求，进行混凝土浇筑，并采取适当的振捣措施。

5. 填充材料施工：在密肋梁之间填充轻质填充材料，提高楼盖的隔音和保温性能。

6. 后处理与维护：浇筑完成后，进行养护和后处理工作，确保混凝土的强度和表面平整度。

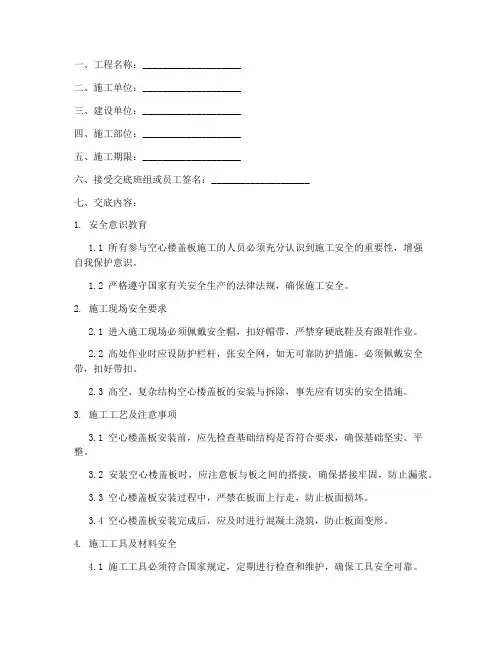

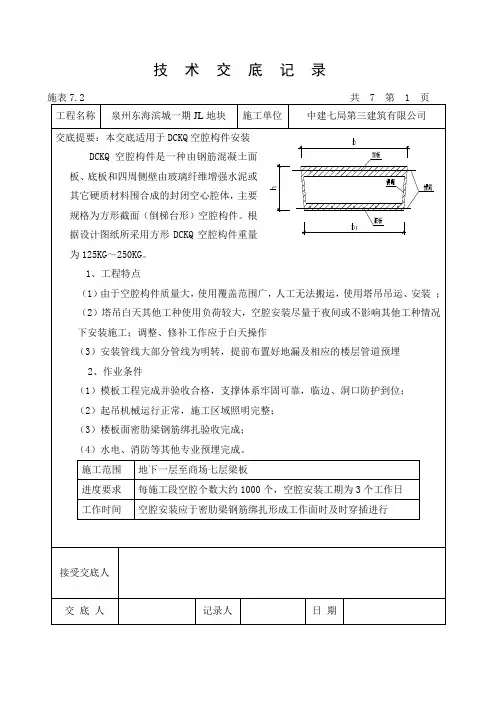

一、工程名称：____________________二、施工单位：____________________三、建设单位：____________________四、施工部位：____________________五、施工期限：____________________六、接受交底班组或员工签名：____________________七、交底内容：1. 安全意识教育1.1 所有参与空心楼盖板施工的人员必须充分认识到施工安全的重要性，增强自我保护意识。

1.2 严格遵守国家有关安全生产的法律法规，确保施工安全。

2. 施工现场安全要求2.1 进入施工现场必须佩戴安全帽，扣好帽带，严禁穿硬底鞋及有跟鞋作业。

2.2 高处作业时应设防护栏杆，张安全网，如无可靠防护措施，必须佩戴安全带，扣好带扣。

2.3 高空、复杂结构空心楼盖板的安装与拆除，事先应有切实的安全措施。

3. 施工工艺及注意事项3.1 空心楼盖板安装前，应先检查基础结构是否符合要求，确保基础坚实、平整。

3.2 安装空心楼盖板时，应注意板与板之间的搭接，确保搭接牢固，防止漏浆。

3.3 空心楼盖板安装过程中，严禁在板面上行走，防止板面损坏。

3.4 空心楼盖板安装完成后，应及时进行混凝土浇筑，防止板面变形。

4. 施工工具及材料安全4.1 施工工具必须符合国家规定，定期进行检查和维护，确保工具安全可靠。

4.2 空心楼盖板材料应符合设计要求，严禁使用不合格材料。

5. 紧急事故处理5.1 发生意外事故时，应立即停止施工，组织人员进行救援，并向上级报告。

5.2 针对可能发生的火灾、触电等事故，应制定相应的应急预案，确保人员安全。

6. 施工现场环境管理6.1 施工现场应保持整洁，及时清理施工垃圾，防止污染环境。

6.2 施工现场应设置警示标志，提醒人员注意安全。

八、交底人：____________________九、备注：1. 本安全技术交底适用于空心楼盖板施工全过程。

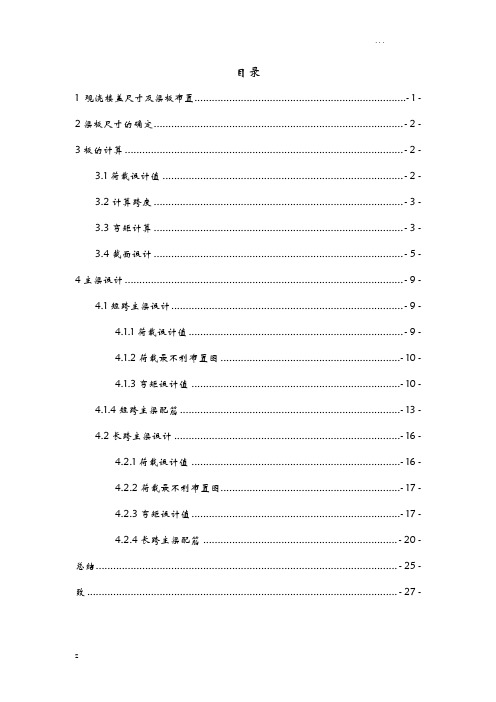

目录1 现浇楼盖尺寸及梁板布置......................................................................... - 1 - 2梁板尺寸的确定...................................................................................... -2 - 3板的计算 ................................................................................................ - 2 -3.1荷载设计值 ................................................................................... - 2 -3.2计算跨度 ...................................................................................... - 3 -3.3弯矩计算 ...................................................................................... - 3 -3.4截面设计 ...................................................................................... - 5 - 4主梁设计 ................................................................................................ - 9 -4.1短跨主梁设计................................................................................ - 9 -4.1.1荷载设计值 .......................................................................... - 9 -4.1.2荷载最不利布置图 ..............................................................- 10 -4.1.3弯矩设计值 ........................................................................- 10 -4.1.4短跨主梁配筋............................................................................ - 13 -4.2长跨主梁设计 .............................................................................. - 16 -4.2.1荷载设计值 ........................................................................ - 16 -4.2.2荷载最不利布置图.............................................................. - 17 -4.2.3弯矩设计值........................................................................ - 17 -4.2.4长跨主梁配筋 ................................................................... - 20 - 总结........................................................................................................ - 25 - 致 ........................................................................................................... - 27 -1 现浇楼盖尺寸及梁板布置主梁沿横向和纵向双向布置，采用双向板计算L1=2200mmL2=7200mm1.1设计参数1、某仓库，楼面标准使用活荷载为8.0kN/m2。

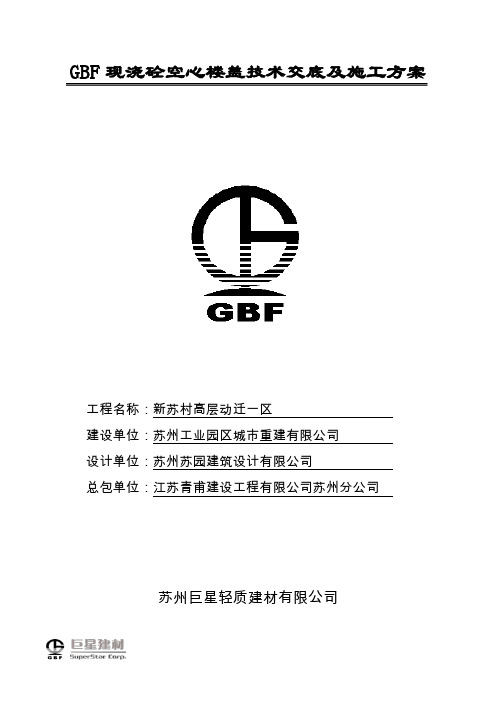

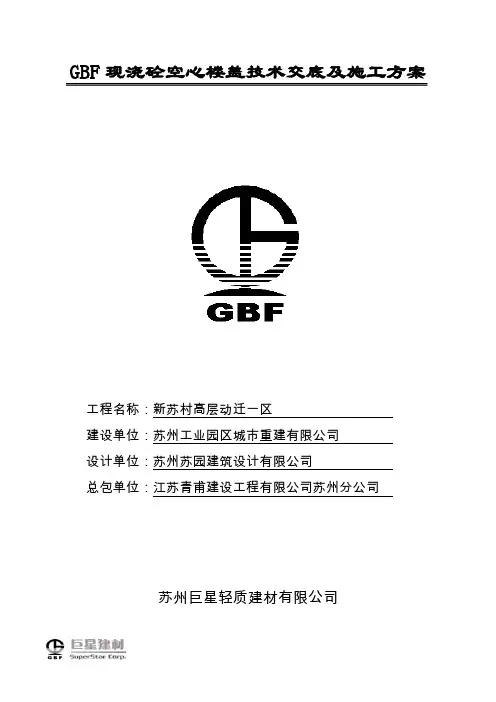

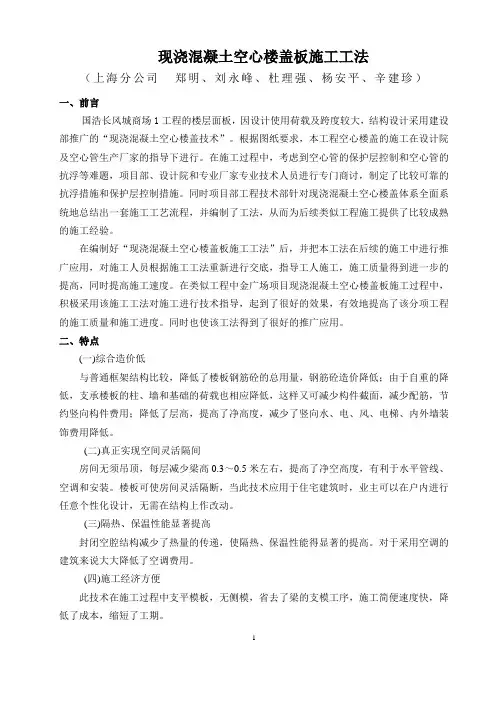

GBF现浇砼空心楼盖技术交底及施工方案工程名称：新苏村高层动迁一区建设单位：苏州工业园区城市重建有限公司设计单位：苏州苏园建筑设计有限公司总包单位：江苏青甫建设工程有限公司苏州分公司苏州巨星轻质建材有限公司二○○八年九月技术交底及施工方案1、工程概述：苏州新苏村高层动迁一区工程其地下车库顶板结构，采用了我公司专利技术----现浇砼空心楼盖方案。

所用GBF管为φ250，标准长度为1200mm，总量约16000米。

2、施工准备:2.1组织管理现浇砼空心楼盖是建设部重点推广应用的一项新技术，GBF管现场安装需与各专业工种密切配合。

为了确保GBF管安装优质高效，按期完成，我司选派专业技术管理人员负责GBF管安装指导工作。

分公司经理负责总体策划，与建设各方工作协调解决技术问题，保障后勤工作等。

2.2技术准备2.2.1组织工程技术、施工管理人员熟悉图纸，深刻理解设计意图，详细绘出GBF管排管布置图。

2.2.2根据施工图要求，由总包单位组织，业主和监理单位参加，召开专门技术交底会，并作好会议纪要。

安装前，施工队长对施工人员进行安全教育和技术参数交底，确保每个操作人员严格按操作方法施工。

2.3现场准备2.3.1现场砼空心楼盖钢管支撑应搭设牢固，模板安装应拼缝严密，现浇楼板底筋、暗梁绑扎完，并经隐蔽验收；水电预埋管安装完，预留孔洞位置准确无误。

2.3.2总包单位应提供安装用的吊笼和垂直运输机械，协调好配合工作。

2.3.3总包单位应提前3天通知我们安装的进度和时间，以便于我们组织运力供货和劳动力准备工作。

2.4施工程序于梁筋上按图纸根据GBF管的定位尺寸划线→安装模板→绑扎梁及楼板底筋、水电管预埋→于梁筋上按图纸根据GBF管的定位尺寸划线→放置GBF管保护层垫管→底层钢筋交叉点钻孔穿14#铁丝并固定→GBF管定位放线→GBF管排放→抗浮16#铁丝固定GBF管→绑扎楼板面筋→GBF管定位调整→检查抗浮铁丝→楼盖隐蔽验收检查→浇捣砼→找平压光。

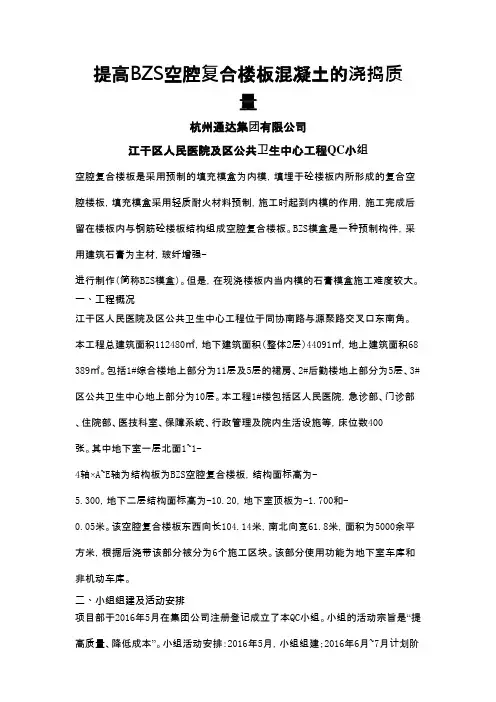

提高BZS空腔复合楼板混凝土的浇捣质量杭州通达集团有限公司江干区人民医院及区公共卫生中心工程QC小组空腔复合楼板是采用预制的填充模盒为内模，填埋于砼楼板内所形成的复合空腔楼板，填充模盒采用轻质耐火材料预制，施工时起到内模的作用，施工完成后留在楼板内与钢筋砼楼板结构组成空腔复合楼板。

BZS模盒是一种预制构件，采用建筑石膏为主材，玻纤增强-进行制作（简称BZS模盒）。

但是，在现浇楼板内当内模的石膏模盒施工难度较大。

一、工程概况江干区人民医院及区公共卫生中心工程位于同协南路与源聚路交叉口东南角。

本工程总建筑面积112480㎡，地下建筑面积（整体2层）44091㎡，地上建筑面积68 389㎡。

包括1#综合楼地上部分为11层及5层的裙房、2#后勤楼地上部分为5层、3# 区公共卫生中心地上部分为10层。

本工程1#楼包括区人民医院，急诊部、门诊部、住院部、医技科室、保障系统、行政管理及院内生活设施等，床位数400张。

其中地下室一层北面1~1-4轴×A~E轴为结构板为BZS空腔复合楼板，结构面标高为-5.300，地下二层结构面标高为-10.20，地下室顶板为-1.700和-0.05米。

该空腔复合楼板东西向长104.14米，南北向宽61.8米，面积为5000余平方米，根据后浇带该部分被分为6个施工区块。

该部分使用功能为地下室车库和非机动车库。

二、小组组建及活动安排项目部于2016年5月在集团公司注册登记成立了本QC小组。

小组的活动宗旨是“提高质量、降低成本”。

小组活动安排：2016年5月，小组组建;2016年6月~7月计划阶段（Plan）;2016年8月~12月为实施阶段（Do）、检查阶段（Check）;2017年1月~3月处理阶段（Action）。

1、小组组成小组概况附表2-1制表人：黄焱审核人：马其彬制表日期：2016年5月8日小组成员简介附表2-2制表人：黄焱审核人：马其彬制表日期：2016年5月8日小组共8人组成，组长马其彬，平均接收受QC知识培训8课时，由管理层及操作层组成。

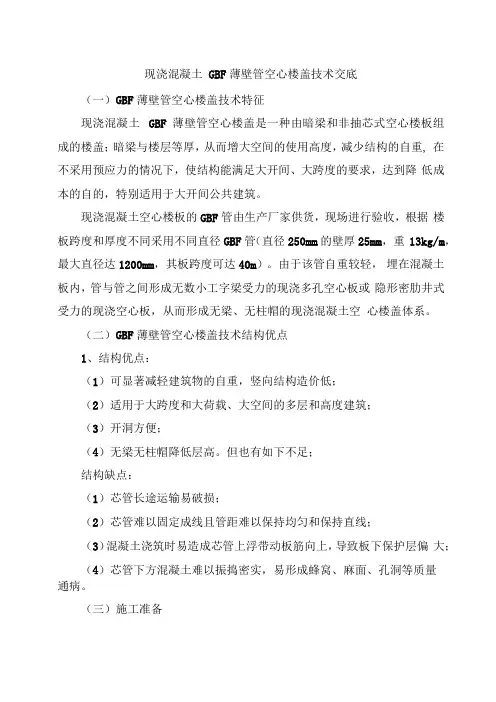

现浇混凝土GBF薄壁管空心楼盖技术交底（一）GBF薄壁管空心楼盖技术特征现浇混凝土GBF薄壁管空心楼盖是一种由暗梁和非抽芯式空心楼板组成的楼盖；暗梁与楼层等厚，从而增大空间的使用高度，减少结构的自重, 在不采用预应力的情况下，使结构能满足大开间、大跨度的要求，达到降低成本的自的，特别适用于大开间公共建筑。

现浇混凝土空心楼板的GBF管由生产厂家供货，现场进行验收，根据楼板跨度和厚度不同采用不同直径GBF管（直径250mm的壁厚25mm，重13kg/m，最大直径达1200mm，其板跨度可达40m）。

由于该管自重较轻，埋在混凝土板内，管与管之间形成无数小工字梁受力的现浇多孔空心板或隐形密肋井式受力的现浇空心板，从而形成无梁、无柱帽的现浇混凝土空心楼盖体系。

（二）GBF薄壁管空心楼盖技术结构优点1、结构优点：（1）可显著减轻建筑物的自重，竖向结构造价低；（2）适用于大跨度和大荷载、大空间的多层和高度建筑；（3）开洞方便；（4）无梁无柱帽降低层高。

但也有如下不足；结构缺点：（1）芯管长途运输易破损；（2）芯管难以固定成线且管距难以保持均匀和保持直线；（3）混凝土浇筑时易造成芯管上浮带动板筋向上，导致板下保护层偏大；（4）芯管下方混凝土难以振捣密实，易形成蜂窝、麻面、孔洞等质量通病。

（三）施工准备1、材料（按设计要求）（1）水泥：52.5……；（2）石子：碎石，粒径5〜12mm,含泥量不大于2%；（3）砂子：粗砂，含泥量不大于2%；（4）钢筋：品种与规格应符合设计要求，并有出石厂合格证及试验报告；（5）GBF管，是专利转让定点生产厂家供货，现场按专利说明书提供技术指标进行验收；（6）火烧丝：规格20号；（7）砂浆垫块：用1：3水泥砂浆带火烧丝制作，在现场现制；（8）模板：高强度酚醛覆面胶合板模板；（9）钢管：（①48*3.5）（Q235 钢）；（10）混凝土配合比：由公司试验室提供。

2、技术准备。

熟悉GBF管技术性能，施工前应根据设计图纸，排列好每开间GBF 管布置图，管与管、管与梁边间距按设计要求进行控制，计算出每开间各种管的长度以及所需数量，以便备料，并提高加工管肋之间的钢筋网片。

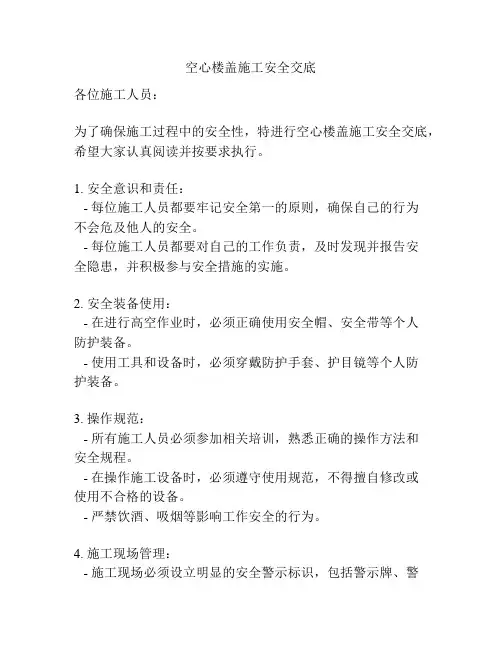

空心楼盖施工安全交底
