建筑工程深基坑施工中的地下水位监测技术摘要:深基坑施工过程中，地下水位监测技术是确保施工安全的关键。
常用的监测技术包括传统测量方法和自动化测量方法，如压力传感器、浮子式传感器和水位计传感器等。
监测点的数量和位置需根据施工区域和地下水位变化情况确定。
同时，解决数据准确性、实时性、传感器可靠性和数据处理等问题，可提高监测技术的可靠性和有效性。
关键词：建筑工程;深基坑施工;地下水位监测技术引言随着城市建设的快速发展，深基坑施工在城市土地利用中扮演着重要角色。
然而，深基坑施工过程中的地下水位变化往往成为一项重要的挑战。
因此，采用适当的地下水位监测技术来控制和管理地下水位，保证施工安全和周围环境的稳定性成为至关重要的任务。
1.常用地下水位监测技术1.1地下水位测量方法1.1.1传统测量方法传统的地下水位测量方法主要包括人工读取和记录水位计、液压水位计和测量杆等手工操作方式。
水位计是最常见的传统测量工具之一。
通过将水位计放入井孔或井管中，测量器械中的指示器位置来确定水位高度。
液压水位计通过垂直长度管道的液位高度变化来确定地下水位。
测量杆常用于较浅的井孔，通过将测量杆低至水面并记录其高度来测量地下水位。
传统测量方法依赖人工操作，工作效率较低，并且在长期监测过程中可能存在误差累积的问题。
另外，这些方法往往需要现场人员进行频繁的操作和数据记录，增加了人力资源的消耗和监测成本。
1.1.2自动化测量方法随着科技的发展，自动化地下水位监测技术得到了广泛应用。
这些方法利用现代传感器和数据采集系统，实现实时、准确和长期稳定的地下水位监测。
常见的自动化测量方法包括压力传感器、浮子式传感器和水位计传感器等。
压力传感器通过测量水压变化来间接测算地下水位。
浮子式传感器通过测量蒸气压力或磁场来确定浮子位置从而获得水位高度。
水位计传感器则利用浮子的位置变化来测量地下水位。
自动化测量方法具有高度精确性、实时监测和减少人工干预的优势。
通过将传感器和数据采集系统连接到中央控制系统，可以轻松记录和分析大量的地下水位数据，并及时采取必要的措施调整施工过程。
浅谈基坑深层水平位移监测技术深层水平位移监测是指通过使用测斜仪，全面监测基坑挖掘、公路地基、坝体等工程土体内部位移变化情况，这对实时掌握工程质量、保证安全施工可发挥重要作用。
基于此，本文以某工程实例为背景，简述基坑监测中深层水平位移的监测原理以及误差分析。
标签：基坑监测;深层水平位移;测斜仪;原理;误差分析随着我国城市化进程的不断发展，深基坑工程在地铁、立体交通、人防工程、超高层建筑以及地下大型构筑物建设中越来越常见。
深层水平位移监测成为众多深大基坑施工监测工作中至关重要的监测项目。
本文主要论证测斜仪在深层水平位移监测中的应用，通过对观测原理的介绍，分析基坑深层水平位移监测时产生误差的原因及测斜管变形成因。
0概述基坑监测主要由桩（坡）顶水平位移、锚杆（索）拉力地下水位、深层水平位移及支撑轴力等几部分检测工作组成，其中深层水平位移监测工作以反映基坑变化为主要监测目的。
深层水平位移监测是一项技术性较强的测试项目，在挖掘基坑过程中，开展围护结构及其周边环境变化的监测工作，获取监测结果可在施工期间作为评价支护结构工程安全性和施工对周边环境产生影响的重要依据，同时还可及时准确地预测危害环境安全的隐患，以便针对性开展预防工作，避免事故发生。
深层水平位移监测主要使用测斜仪来监测。
测斜仪可分为四个部分：探头、导管、电缆、读数仪。
1测斜仪测斜原理测斜仪是一种伺服加速器式测斜器，主要通过对仪器与铅垂线之间倾角θ的变化值进行精准测量，并以此计算出基坑支护监测点垂直水平位移。
测斜仪以准确测定解构桩（墙）体倾斜值为主要观测方式。
测斜仪是由可以连续多点测量的滑动式仪器作为其主要构成部分，滑动式仪器由测斜管、探头和数据采集系统组成。
选用伺服加速度计作为探头的敏感元件，作为一种力平衡式伺服系统，在重力影响下，其可以将传感器探头和地球重心方向产生的倾斜角θ为基础，向铅垂做出一个角度的摆动，并通过高灵敏度换能器转换为一个信号，待完成信号分析后，监测点水平位移值ΔXi会直接计算出来，并显示于液晶屏。
深基坑自动化监测技术研究摘要：在城市建筑工程与市政工程建设中，深基坑的施工会对周边环境产生较大的影响，引起基坑周边环境的位移，因此在基坑工程施工的过程中，通过自动化监测技术可以实时掌握基坑周边土体和支护结构内力的变化情况，了解基坑的变形情况，维护支护系统和周围环境的安全。
关键词：深基坑；自动化；监测技术；周边环境一、基坑监测技术应用现状传统的基坑监测主要采用人工测量的方法，存在许多的弊端：（1）人工监测占用大量的人力物力采集变形数据，数据采集频繁，工作量大，特殊情况下无法监测；监测人员频繁在边坡上作业，存在较大的安全风险；（2）人工监测无法做到对监测数据的实时分析计算，前后数据连续性及可比性差，数据繁琐，变化曲线等图表制作困难。
二、基坑自动化监测技术概述基坑自动化监测以物联网为基础，结构安全监测为依托，利用云计算技术创立基坑健康状态的理念，将基坑监测与物联网结构体系、云计算、互联网等技术结合，建立一套智能基坑在线监测系统。
基坑自动化监测技术的优点：（1）可以克服外界环境和天气的影响，实现全天候自动监测；（2）自动化采集，减少人员投入，随时在线采集监测数据，高效便捷；（3）无需人员到边坡上作业，特殊情况下依旧能够持续监测；（4）实时监测，数据反馈及时，前后数据连续，数据相关性、可靠性较高；（5）图表分析自动生成。
三、基坑自动化监测系统的构成基坑自动化监测通过现场安设的测量机器人、各类监测传感器获取监测物理量，采用机器人一体化测控终端和物联网数据采集存储传输一体化模块，实时采集和传输监测数据，并通过自动化监测系统实现对采集的数据进行分析处理，展示，预警等功能。
图1 基坑自动化监测系统的构成四、基坑自动化监测的方法4.1 基坑水平位移自动化监测基坑水平位移监测可使用徕卡TM50全站仪进行自动化观测。
全站仪固定在观测墩上，观测墩的位置尽量避开线缆和遮挡物，使通视效果达到最佳，能长期保存，结构稳定。
监测点棱镜安装在被监测基坑边坡或者围护桩的顶部，并与固定在观测墩上的全站仪通视。
监测技术在深基坑开挖工程中的应用
随着城市建设的不断发展，深基坑开挖工程已成为其中不可或缺的一部分。
然而，由于其施工过程的复杂性和地下环境的不确定性，监测技术在深基坑开挖工程中的应用显得尤为重要。
监测技术可以帮助工程人员掌握深基坑开挖工程中各种参数的变化情况，从而及时采取相应的措施保证工程施工的顺利进行。
具体而言，监测技术应用于深基坑开挖工程中主要包括以下几个方面：
首先，监测技术可用来检测周围土层的变形情况。
在深基坑开挖过程中，地下土层的变形经常导致地面沉降、墙体开裂等不良后果。
因此，可以安装测高仪、钢筋束位移检测仪等设备定期检测周围土层的变形情况，并根据数据分析出土层的变形趋势，进而采取相应的补救措施。
其次，监测技术可以用来监测深基坑的支护结构变化。
在深基坑开挖过程中，支护结构的稳定性对工程安全起着至关重要的作用。
通过安装倾斜度检测仪、沉降仪等设备，可以不断监测支护结构的偏移和倾斜情况，并即时反馈给工程人员，以便及时加固和修复支护结构。
此外，监测技术还可以用来检测场地环境因素的变化。
例如，可以使用噪声监测仪、震动计等设备监测周围的交通噪音和地震波幅度变化情况，采取相应的减震措施，避免给周围居民带来噪音污染和不必要的安全隐患。
总之，监测技术的应用对深基坑开挖工程的施工安全起着重要的保障作用。
通过不断地监测和分析数据统计，对工程中的异常情况及时做出反馈和控制，为深基坑开挖工程的顺利进行提供了有力的保障。

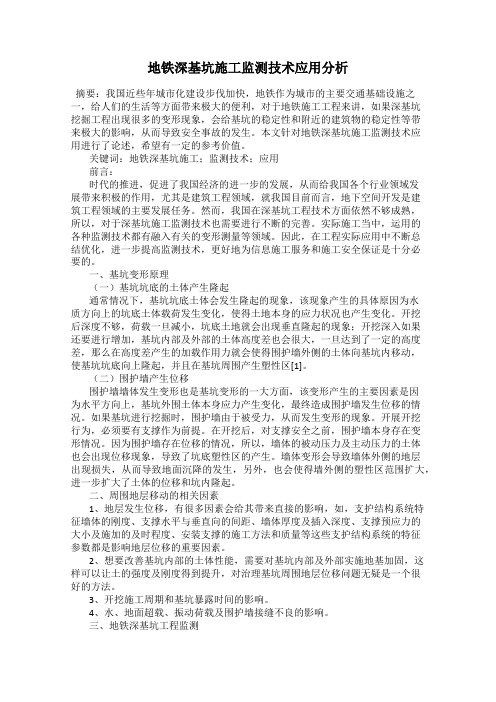

地铁深基坑施工监测技术应用分析摘要：我国近些年城市化建设步伐加快，地铁作为城市的主要交通基础设施之一，给人们的生活等方面带来极大的便利，对于地铁施工工程来讲，如果深基坑挖掘工程出现很多的变形现象，会给基坑的稳定性和附近的建筑物的稳定性等带来极大的影响，从而导致安全事故的发生。
本文针对地铁深基坑施工监测技术应用进行了论述，希望有一定的参考价值。
关键词：地铁深基坑施工；监测技术；应用前言：时代的推进，促进了我国经济的进一步的发展，从而给我国各个行业领域发展带来积极的作用，尤其是建筑工程领域，就我国目前而言，地下空间开发是建筑工程领域的主要发展任务。
然而，我国在深基坑工程技术方面依然不够成熟，所以，对于深基坑施工监测技术也需要进行不断的完善。
实际施工当中，运用的各种监测技术都有融入有关的变形测量等领域。
因此，在工程实际应用中不断总结优化，进一步提高监测技术，更好地为信息施工服务和施工安全保证是十分必要的。
一、基坑变形原理（一）基坑坑底的土体产生隆起通常情况下，基坑坑底土体会发生隆起的现象，该现象产生的具体原因为水质方向上的坑底土体载荷发生变化，使得土地本身的应力状况也产生变化。
开挖后深度不够，荷载一旦减小，坑底土地就会出现垂直隆起的现象；开挖深入如果还要进行增加，基坑内部及外部的土体高度差也会很大，一旦达到了一定的高度差，那么在高度差产生的加载作用力就会使得围护墙外侧的土体向基坑内移动，使基坑坑底向上隆起，并且在基坑周围产生塑性区[1]。
（二）围护墙产生位移围护墙墙体发生变形也是基坑变形的一大方面，该变形产生的主要因素是因为水平方向上，基坑外围土体本身应力产生变化，最终造成围护墙发生位移的情况。
如果基坑进行挖掘时，围护墙由于被受力，从而发生变形的现象。
开展开挖行为，必须要有支撑作为前提。
在开挖后，对支撑安全之前，围护墙本身存在变形情况。
因为围护墙存在位移的情况，所以，墙体的被动压力及主动压力的土体也会出现位移现象，导致了坑底塑性区的产生。
基坑监测施工方案监测频率要求：开挖期间开挖侧每天观测一次，非开挖期间每3-5天观测一次；当变形超限时应加密观测，当有危险事故征兆时应连续观测。
当基坑变形、地面沉降达到预警值，应立即通知查明原因，及时采取有效的措施。
（一）监测目的1、在基坑施工过程中，只有对基坑支护结构、基坑周围的土体和相邻的构筑物进行全面、系统的监测，才能对基坑工程的安全性和对周围环境的影响程度有全面的了解，以确保工程的顺利进行，在出现异常情况时及时反馈，并采取必要的工程应急措施，甚至调整施工工艺或修改设计参数。
2、检验设计所采取的各种假设和参数的正确性，指导基坑开挖和支护结构的施工。
3、确保基坑支护结构和相邻建筑物的安全。
4、积累工程经验，为提高基坑工程的设计和施工的整体水平提供依据。
5、将监测数据与预测值相比较以判断前一步施工工艺和施工参数是否符合要求，以确定和优化下一步的施工参数，做到信息化施工。
6、将现场测量结果用于信息化反馈优化设计，使实际达到优质安全、经济合理、施工快捷的目的。
（二）监测原则深基坑工程是一项技术上复杂，不确定因素较多，风险性很大的系统工程。
根据该基坑支护及周边环境的特点，在确定监测方法及监测内容时，需考虑以下原则：1、保证重点：该工程为深基坑，所以基坑支护结构本身是本工程需监测的重点。
沿基坑四周在基坑原土位置布置测斜管、在桩顶布置测量点进行位移和变形监测，以保证支护结构整体安全。
2、兼顾环境：由于本工程地下场区地下水主要有孔隙水及基岩裂隙水，其中孔隙水为区内地下水的主要赋存形式。
3、为了保证周围建(构)筑物及地下管线的正常安全使用，应布置测点进行变形观测。
4、信息化施工：监测资料的及时整理和快速反馈给设计单位、监理单位、建设单位非常重要。
支护结构本身的变形是否超过报警值，地面沉降是否超过报警值，需要测试结果的及时反馈，以便使施工单位及时调整施工方案和顺序，或采取必要措施保证基坑和周围环境的安全。
5、经济合理：对选定监测内容，以保证安全为前提。
●深基坑工程监测●基本规定<1>开挖深度大于等于5m、或开挖深度小于5m但现场地质情况和周围环境较复杂的基坑工程以及其他需要监测的基坑工程应实施基坑工程监测。
<2>基坑工程设计提出的对基坑工程监测的技术要求应包括监测项目、监测频率和监测报警值等。
<3>基坑工程施工前，应由建设方委托具备相应资质的第三方对基坑工程实施现场监测。
监测单位应编制监测方案，监测方案须经建设方、设计方、监理等认可，必要时还需与基坑周边环境涉及的有关管理单位协商一致后方可实施。
<4>监测工作宜按下列步骤进行：<4.1>接受委托；<4.2>现场踏勘，收集资料；<4.3>制定监测方案；<4.4>监测点设置与验收，设备、仪器校验和元器件标定；<4.5>现场监测；<4.6>监测数据的处理、分析及信息反馈；<4.7>提交阶段性监测结果和报告；<4.8>现场监测工作结束后，提交完整的监测资料。
<5>监测单位在现场踏勘、资料收集阶段的主要工作包括：<5.1>了解建设方和相关单位的具体要求；<5.2>收集和熟悉岩土工程勘察资料、气象资料、地下工程和基坑工程的设计资料以及施工组织设计（或项目管理规划）等；<5.3>按监测需要收集基坑周边环境各监测对象的原始资料和使用现状等资料。
必要时应采用拍照、录像等方法保存有关资料或进行必要的现场测试取得有关资料；<5.4>通过现场踏勘，复核相关资料与现场状况的关系，确定拟监测项目现场实施的可行性；<5.5>了解相邻工程的设计和施工情况。
<6>监测方案应包括下列内容：<6.1>工程概况；<6.2>建设场地岩土工程条件及基坑周边环境状况；<6.3>监测目的和依据；<6.4>监测内容及项目；<6.5>基准点、监测点的布设与保护；<6.6>监测方法及精度；<6.7>监测期和监测频率；<6.8>监测报警及异常情况下的监测措施；<6.9>监测数据处理与信息反馈；<6.10>监测人员的配备；<6.11>监测仪器设备及检定要求；<6.12>作业安全及其他管理制度。
深基基坑监测专项施工方案一、项目概述该深基基坑监测专项施工方案适用于大型建筑项目中深基坑的土方开挖和基坑支护施工过程中的监测工作，旨在确保施工过程的安全性和可靠性，保护周边环境的稳定性。
二、施工目标1.确保深基坑开挖和基坑支护施工的安全性和稳定性；2.监测深基坑开挖和基坑支护施工过程中的变形和沉降情况；3.实时掌握深基坑开挖和基坑支护施工过程中的风险状况，及时采取措施保障施工安全。
三、施工步骤1.前期准备：（1）根据工程设计方案、地质勘探报告等相关文件，确定监测的监测点位和参数；（2）设置监测点位，并进行初步调整和标定。
2.施工过程中的监测：（1）进行基坑开挖前的基础监测，包括周边建筑及地表沉降、地下水位和地下水位与基坑间的关系等；（2）在基坑开挖过程中，需要对开挖面的沉降和周边建筑物的变形进行监测；（3）进行基坑支护结构的监测，包括支护结构的变形和位移、内力等参数；（4）对地下水位进行监测，确保基坑内不出现渗水和涌水情况。
3.数据分析和处理：（1）采集的监测数据进行实时分析，及时发现异常情况；（2）与相关设计单位进行沟通，根据监测数据分析结果，调整施工方案。
四、监测仪器设备和技术1.监测仪器设备：（1）自动站和固定立柱：用于监测地表沉降和变形；（2）测斜仪：用于监测支护结构的位移；（3）压力变送器：用于监测水位；（4）渗流计：用于监测地下水位和水质情况。
2.监测技术：（1）自动化监测技术：通过自动站和固定立柱实时监测地表沉降和变形；（2）数据传输技术：通过无线通信技术将监测数据传输至数据中心；（3）数据处理和分析技术：通过专业的监测数据处理软件进行数据处理和分析。
五、安全措施1.严格按照相关规范和要求进行施工，确保施工过程的安全性；2.对基坑周边建筑物进行加固和支护，确保其稳定性；3.加强施工现场管理，做到人员防护、设备安全使用等。
六、质量控制1.对监测仪器设备进行校验和标定，确保监测数据的准确性；2.定期对监测点位进行检查和维护，保证监测仪器设备的正常运行；3.对监测数据进行及时分析和处理，保证施工过程中的风险可控。
2024年深基坑工程安全监测方案设计标题：____年深基坑工程安全监测方案设计摘要：本文旨在设计一份有效的深基坑工程安全监测方案，以确保____年深基坑工程的施工和使用过程中的安全性。
通过对深基坑的围护结构、地下水位、地面沉降等关键监测指标进行实时监控和分析，可以及时发现问题，并采取相应的措施，做到及早预警和事前预防。
1. 引言深基坑工程是一项复杂而高风险的工程，涉及到多个工种和多个工序的协调。
为了确保深基坑工程的安全性，必须采取有效的监测措施，及时发现问题，并采取相应的措施。
2. 监测设备和技术2.1 周边监测设备在深基坑工程的周边，设置地面测点和振动监测设备，对地表沉降、地面振动等指标进行监测。
地面测点可以通过全站仪或GPS进行测量，振动监测设备可以通过加速度计进行监测。
2.2 基坑监测设备在深基坑内部，设置墙体位移监测仪器、裂缝计、钢支撑应变计等设备，实时监测基坑围护结构的运行状态。
这些设备可以通过传感器实时监测土体位移、裂缝变形、支撑结构的应变等指标。
2.3 地下水位监测通过设置地下水位监测孔，定期测量地下水位的深度和变化。
可以选择压力式或电缆式水位计进行监测，保证地下水位的稳定性。
3. 监测参数和频率3.1 围护结构监测参数监测围护结构的位移、应变、裂缝变形等指标，以评估围护结构的稳定性。
监测频率为每天一次，重点关注施工期间和使用期间的变化情况。
3.2 地下水位监测参数监测地下水位的深度和变化，以及地下水温度和水质指标。
监测频率为每周一次，重点关注雨季和施工期间的变化情况。
3.3 地表沉降监测参数监测地表沉降的情况，以及地表沉降与周边建筑、道路的关系。
监测频率为每月一次，重点关注施工期间和使用期间的变化情况。
4. 数据采集和分析4.1 数据采集对监测设备和技术进行合理的安装和校准，确保数据的准确性和可靠性。
数据采集应采用自动化系统，并确保数据的实时传输和存储。
4.2 数据分析将采集到的监测数据进行分析，并与事先制定的安全标准进行比对。
实用文档 标准 镇江万达广场
十项新技术应用总结之11
深基坑施工监测技术
二0一一年八月 实用文档
标准 目 录
一、工程简况2 二、监测目的、依据、原则3 三、监测内容及代表照片4 四、监测实施4 五、测量精度5 六、仪器设备5 七、测量周期6 八、预警报告6 九、预防措施、应急措施以及质量安全措施6 十、经济和社会效益以及应用体会9 一、工程简况 镇江万达广场位于镇江市润州区，地处庄泉路东侧，庄泉东路西侧，北府路北侧，黄山南路西。镇江万达广场地块总面积约为8万平方M，总建筑面积约38.88万平方M，地上面积约30万平方M，地下面积约8.88万平方M，分为写字楼、公寓、商业及酒店等。公寓由3栋酒店式公寓和商业用房组成，其中公寓31层，面积7.47万平方M，框剪结构；商业用房2—3层，面积4.17万平方M，结构埋深约4M；商务区由2栋写字楼及购物广场构成，2栋写字楼26层，面积5.07万平方M，均为框剪结构；裙房购物广场5层，面积8.57万平方M，框架结构，结构埋深约10M。酒店区由五星级酒店及商务酒店和独立酒楼及裙房组成，五星级酒店主楼20层，主楼面积为2.14万平方M，酒店裙房为4层，面积1.41万平方，地下二层，商务酒楼为9层，0.78万平方M，独立酒楼为5层，面积为0.42万平方。整体地下室为两层，局部一层，面积约8.88万平方M。以上拟建工程基坑面积约为54840平方M左右，周长约为1173.8M。基坑开挖深度在4.5到13.7M之间不等，基坑南侧采用悬臂桩的支护实用文档 标准 形式，基坑北侧采用放坡土钉和支护桩加两层锚索相结合的支护桩形式，桩间挂网喷浆。两侧采用排桩加两层支撑的支护形式，两侧CD、CM、NO及PQ段采用自然放坡的支护形式，其余两段均采用放坡支护形式。 二、监测目的、依据、原则 2.1监测目的 在基坑开挖期间，随着取土的深入，围护结构由于受到土压力和周围道路动载力作用，会产生比较明显的变形。如果超过一定的范围，会引起基坑的倒塌和对周围道路及管线的破坏。因此应对基坑在开挖期间进行必要的监测，及时提供基坑及周围附属物的变形数据，指导施工的顺利进行，保证施工的安全。 2.2监测依据 序号 名称 编号 1 工程测量规范 GB50026-2007 2 建筑变形测量规范 JGJ/T8-2007 3 建筑基坑支护技术规程 JGJ120-99 4 建筑基坑工程监测技术规范 GB50497-2009 5 岩土工程勘察规范 GB50021-2001 6 精密工程测量规范 GB/T15314-94 7 建筑地基基础设计规范 GB50007-2002 8 国家一、二等水准测量规范 GB12897-2006 9 招标文件要求
2.3监测原则 基坑开挖是基坑卸荷过程。由于卸荷而引起坑底土体产生以向上为主的位移，同时也引起围护墙在两侧压力差的作用下而产生的水平方向位移和因此产生的墙外侧土体的位移，基坑变形包括维护墙的变形坑底隆起及基坑周围地层位移等，加强基坑在开挖期间的监测工作可以保证基坑及周围附属设施的安全，并可合理地利用土体自身在基坑开挖过程中控制土体位移的潜力而达到保护环境的目的，根据本工程自身特点和现场施工的具体情况，监测方案按以下原则进行。 1、设置的监测内容及监测点必须满足本工程设计要求及各有关规范要求，并能客观全面反映工程施工过程中周围环境及基坑维护体系的变化情况。 2、监测过程中采用的方法、设备、频率，均应符合设计要求和有关规范要求，能及时、准确地提供监测数据，满足现代化、信息化施工要求。 实用文档 标准 3、检测对象应为本基坑在开挖期间所影响到的范围。 三、监测内容及代表照片 根据招标文件的内容要求，为确保基坑施工过程中的安全，结合本工程的特点和设计要求，本基坑施工监测要求内容如下表：（附监测代表照片） 序号 内容 监测点数量 1 周边道路管线的位移与沉降监测 35 2 基坑支护桩的位移与沉降监测 48 3 深层水平位移观测 34 4 坑外水位监测 23
四、监测实施 4.1周围环境监测 沿基坑周边每25M左右、沿道路每15M左右布设一个沉降观测点。监测采用精密水准测量，其基本方法为在施工影响区域外布设3个基准点，基准点必须牢固稳定，且构成一个基准网，通过对基准网监测，确定基准点高程，通过精密水准测量，将基准点的高程引测到各监测点上，从而得到各监测点的高程，根据监测点两次所监测高程之差即可得知监测点在这两次期间的沉降量。 4.2支护桩位移与沉降监测 在支护桩顶部每隔12—15M布设一个水平位移监测点，水平位移监测采用坐标法。在远离基坑影响区域外设立3个一级基准点，构成平面三角网。对三角网采用高精度全站仪进行观测。并对观测数据采用平差软件进行严密平差处理，得到基准点的高精度坐标。在上述监测点附近布二级监测工作基点，每次监测时，将全站仪架设在基准点上，测量出工作基点平面坐标，再根据工地通视情况将仪器架设在其中的任一个工作基点上，测得各监测点的平面直角坐标，通过两次观测所测得各监测点坐标之差即可得知这两次期间监测点的水平位移量。 4.3深层水平位移观测 实用文档 标准 深层水平位移监测是观测支护结构各深度的水平位移量，用以监测支护桩或土体的变形。当测出支护结构在没有外界荷载作用下位移急剧增大则表示土体临近破坏。其测量方法如下： ①、在预定位置钻孔埋设测斜管，管周用砂浆填充，测斜管内壁有两组互成90°的纵向导槽控制测试方位。埋设时，应保证让一组导槽垂直于基坑边，另一组平行于基坑。 ②、测试时测斜仪探头沿垂直于基坑边的一组导槽缓缓沉放到测斜孔底部，停留10分钟左右让测斜仪探头的温度与测斜孔中的水温一致，然后从测斜管底部自下而上每0.5M测读一次直至管口。为提高测量精度，消除测量设备的系统误差，逐段正、反方向各测读一次，计算得到相对于铅垂位置的水平偏移量沿深度的分布。并用全站仪测量孔口位移来校核测斜仪的测量值。 4.4坑外水位测量 按设计要求位置在基坑内外进行观察，采用电子水位计测量水位到管顶的距离，用水准测量的方法测出水位管顶高程，从而计算出水位高程。 五、测量精度 1、本次测量精度按二级变形测量等级要求执行，其精度指标要求如下表： 变形测 量级别 沉降观测 位移观测
观测点测站高差中误差（mm） 观测点坐标中误差（mm） 二级 ±0.5 ±3.0
2、水准观测主要技术要求如下： 等级 视线长度（m） 前后视距差（m） 累计视距差 （m） 视线高度（m） 基辅分划读数差（mm） 基辅分划高差之差（mm） 闭合差（mm）
二 ≤50 ≤2.0 ≤3.0 ≥0.3 0.5 0.7 ≤1.0n
3、导线测量技术要求如下：
等 级 附合导线长度 (公里) 每边测距中误差（毫M） 平均边长 (M) 测角中误差 (") 测距相对误中差
二 2.4 ±15 250 ±8 1/14000 六、仪器设备 精密水准测量使用日本索佳PL1或DS05精密水准仪，精度均可达±实用文档 标准 0.4mm/km，精确读数至0.1mm，估读至0.01mm。标尺使用2.0m木质铟钢尺。全站仪使用DNA1型，测角精度2″，测距精度2+2PPM。深层水平位移观测使用精度为±10mm/50m的测斜仪，所有使用仪器均经质量技术监督站检定合格。 七、测量周期 基坑围护结构与周边道路及管线监测频率，预估如下：
序号 时段工程 开挖前 坑开挖期间 底板浇筑期间 1 周边环境 2次 1-2天一次 2-3天一次 2 基坑支护桩位移/沉降监测 2次 1-2天一次 2-3天一次 3 深度水平位移观测 2次 1-2天一次 2-3天一次 4 坑外水位监测 2次 1-2天一次 2-3天一次 上述测量频率为正常状况下的监测频率。现场监测时需根据施工情况和监测数据变化速率及时调整监测频率。超过警戒值时应根据具体情况及时调整监测时间间隔，以确保施工安全。 八、预警报告 1、周围道路及管线沉降预警值为15mm。 2、支护桩位移预警值为15mm，沉降值为20mm。 3、地下水位变化预警值为80mm/d。
达到预警值80%，应立即口头报告甲方监测人员，并在中间报告上作预警记号，达到预警100%时，除口头报告甲方、监理方外，还应写出书面报告和建议，当日面交甲方和监理方，并建议研究应急措施。 九、预防措施、应急措施以及质量安全措施 9.1预防措施 基坑工程施工，必须以缩短基坑暴露时间为原则，减少基坑的后期变形。基坑开挖前应做好准备工作： （1）控制场地施工用水； （2）做好坑内降水，降水效果应满足设计要求； 实用文档 标准 （3）做好止水堵漏的准备工作； （4）做好底板钢筋的加工工作，缩短底板施工时间； （5）围护体系有渗漏时，必须及时采取有效的堵漏措施； （6）基坑暴露后，必须及时铺筑垫层； （7）严格控制基坑周边的超载。在载重汽车频繁通过的地段应铺设走道或进行地基加固； （8）控制在坡顶堆放弃物或其它荷载。 （9）保持坡体干燥并做好坡面和坡脚保护措施。基坑周边防止地面水渗入。当地面有裂缝出现时，必须及时用粘土或水泥砂浆封堵。应采用分层有序挖土，不得超挖。 （10）位移观测和沉降观测必须按照要求进行观测，对基坑的变形情况及时进行记录和分析，一有异常及时进行处理。 9.2监控与预警措施 9.2.1监控措施 为了确保基坑安全，作到防范于未然，及时准确地信息化掌握基坑稳定状态，必须进行基坑稳定性监测，施工阶段工程部派专人对以下几方面进行观测与监控（同时将委托有资质的监测单位进行精确测量）： （1）对基坑周边1.5H（H为基坑深度）范围内进行地面裂缝观测和基坑周边3H范围内建筑物、构筑物进行位变形观测（包括沉降与位移）。 （2）对基坑水平位移监测。 （3）对降水井点水位观测 9.2.2预警措施 （1）观测人员在发现安全隐患、基坑突变位移、地面裂缝的突然增大、周边建筑物的沉降或位移突变及周边地面的沉降等，及时上报工程部； （2）工程部组织采取警戒疏散，及时调集紧急处理人员、物资。 （3）12小时内形成文字报告给相关部门，组织相关专业人员或专家进行研讨，并提出处理方案。 （4）加大监测频率或24小时跟踪监测。 9.2.3预警参数
