高可靠性压力传感器的设计方法

数据融合与校准策略
多传感器数据融合
将来自多个传感器的数据进行融 合处理，以提高测量精度和可靠 性。常用的数据融合方法包括加
权平均、卡尔曼滤波等。
传感器校准
对传感器的输出进行校准，以消除 传感器本身的误差。常用的校准方 法包括零点校准、量程校准等。
环境因素补偿
考虑环境因素对传感器输出的影响， 如温度、湿度等，对传感器输出进 行补偿，以提高测量精度。
政策法规环境分析
政策支持
各国政府纷纷出台相关政策，支持智能传感器产业的发展，包括 财政补贴、税收优惠、研发支持等。
法规标准
为了保障智能传感器的质量和安全，各国纷纷制定相关法规和标准， 规范市场秩序，推动产业健康发展。
国际贸易环境
随着全球经济一体化的深入发展，智能传感器产业面临更加开放的 国际贸易环境，同时也面临着更加激烈的国际竞争。
网络通信实现方法
嵌入式系统网络通信实现
通过嵌入式系统中的网络接口模块 和相应的网络通信协议栈实现智能
传感器之间的网络通信。
自定义网络通信实现
借助物联网平台提供的网络通信功 能，实现智能传感器与物联网平台
之间的数据交互和远程控制。
物联网平台网络通信实现
通过云平台提供的API接口和网络 通信服务，实现智能传感器与云平 台之间的数据交互和协同处理。
《智能传感器》PPT课件
contents
目录
• 智能传感器概述 • 智能传感器工作原理与分类 • 智能传感器信号处理技术 • 智能传感器接口电路设计与实践 • 智能传感器网络通信协议及实现 • 智能传感器性能指标评估方法 • 智能传感器应用案例分析 • 智能传感器未来发展趋势预测
01
智能传感器概述

霍尼韦尔6df6g压力传感器说明书【实用版】目录1.霍尼韦尔压力传感器概述2.霍尼韦尔压力传感器的性能特点3.霍尼韦尔压力传感器的应用领域4.霍尼韦尔压力传感器的使用方法与注意事项5.霍尼韦尔压力传感器的优缺点分析正文一、霍尼韦尔压力传感器概述霍尼韦尔压力传感器是一款由霍尼韦尔公司生产的高品质压力传感器，具有高精度、高稳定性、高可靠性等特点。

它可以将压力信号转化为标准电信号，用于测量流体、气体等介质的压力变化，广泛应用于工业、汽车、医疗、航空等领域。

二、霍尼韦尔压力传感器的性能特点1.高精度：霍尼韦尔压力传感器具有很高的测量精度，可以准确地测量压力变化，满足各种应用场景的需求。

2.高稳定性：霍尼韦尔压力传感器具有很好的稳定性，可以在长时间内保持测量精度，减少误差。

3.高可靠性：霍尼韦尔压力传感器具有较高的可靠性，可以在恶劣的环境下正常工作，降低故障率。

4.响应速度快：霍尼韦尔压力传感器具有较快的响应速度，可以实时测量压力变化，提高系统的响应速度。

5.抗干扰能力强：霍尼韦尔压力传感器具有较强的抗干扰能力，可以有效抵抗各种干扰信号，保证测量结果的准确性。

三、霍尼韦尔压力传感器的应用领域霍尼韦尔压力传感器广泛应用于工业、汽车、医疗、航空等领域，具体包括：1.工业自动化：用于流程控制、生产过程监测、设备运行状态检测等。

2.汽车行业：用于汽车发动机控制系统、刹车系统、油压检测等。

3.医疗行业：用于医疗设备、监护仪、呼吸机等。

4.航空航天：用于飞行控制系统、飞机发动机控制等。

四、霍尼韦尔压力传感器的使用方法与注意事项1.使用方法：将霍尼韦尔压力传感器与被测介质相连接，通过信号线连接到控制系统，即可实现压力信号的测量。

2.注意事项：（1）在安装时，应确保传感器与被测介质的接触良好，避免出现漏气现象。

（2）使用过程中，应注意保护传感器，防止受到机械损伤或腐蚀。

（3）在接线时，应确保接线牢固，避免线松动造成信号丢失。

压力传感器特性研究及其应用•相关推荐压力传感器特性研究及其应用压力传感器通常由压力敏感元件和信号处理单元组成。

按不同的测试压力类型，压力传感器可分为表压传感器、差压传感器和绝压传感器。

下面是小编整理的压力传感器特性研究及其应用，欢迎大家分享。

压力传感器压力传感器是一种能够感知压力信号，并根据一定的规律将压力信号转换成可用的输出电信号的装置。

在压力测量中，有表压、负压、绝对压力、真空度之分。

工业上使用的压力示值大多是表压，所以绝对压力是表压和大气压之和。

如果测得的压力低于大气压，则称为负压或真空度。

测量压力的传感器在工作原理上分为压阻式压力传感器、压电式压力传感器、电容式压力传感器、压磁式压力传感器、霍尔式压力计等。

压阻式压力传感器半导体应变片式传感器在实际应用中被称为压阻式压力传感器，压阻式压力传感器在早期利用半导体应变片粘贴在弹性体上制成。

工业上使用的压力指示大多是表压，所以绝对压力是表压和大气压之和。

如果测得的压力低于大气压，则称为负压或真空度。

压阻式压力传感器的主要特点是体积小、重量轻、易于集成、灵敏度和分辨率高，适合于微压力检测。

但由于它是由半导体硅材料制成的，所以对温度很敏感。

没有温度补偿，温度误差会很大。

压阻式压力传感器应用由于压阻式压力传感器具备一系列优点，在航天、航海、医疗设备、石油化工中都得到了广泛应用。

在如今的社会形势下，全球市场对呼吸机、制氧机、血压计等医疗设备的'需求呈爆炸式增长，其中压阻式压力传感器是呼吸机的关键部件。

在家用呼吸机、医用呼吸机和高精度血压计的应用中，压阻式压力传感器供不应求。

压阻式压力传感器产品压阻式压力传感器工艺复杂，制造工艺要求高。

下面列出了两种典型的压阻式压力传感器的技术参数，以便进行客观的比较和说明。

图来自工控论坛压力范围0～10kPa压力范围属于相对较小的压力测量范围。

在实际应用中，选择的范围应略大于所用范围。

工作温度一般工业应用与集成电路系统的要求在－40℃～80℃之间，两款产品达到了－40℃～125℃的工作温度范围，能够满足大多数应用。

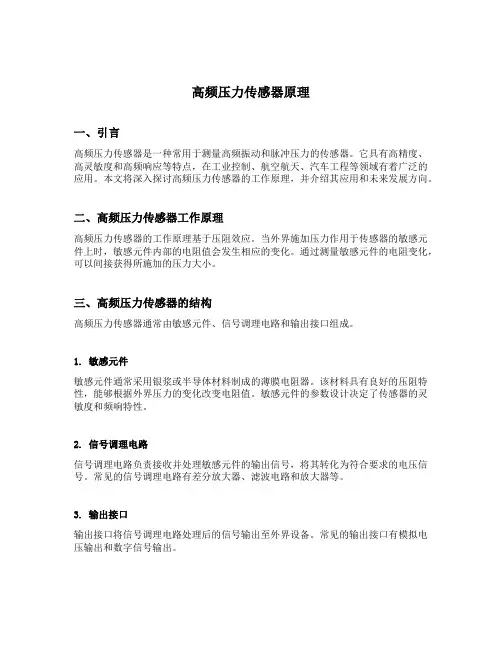

高频压力传感器原理一、引言高频压力传感器是一种常用于测量高频振动和脉冲压力的传感器。

它具有高精度、高灵敏度和高频响应等特点，在工业控制、航空航天、汽车工程等领域有着广泛的应用。

本文将深入探讨高频压力传感器的工作原理，并介绍其应用和未来发展方向。

二、高频压力传感器工作原理高频压力传感器的工作原理基于压阻效应。

当外界施加压力作用于传感器的敏感元件上时，敏感元件内部的电阻值会发生相应的变化。

通过测量敏感元件的电阻变化，可以间接获得所施加的压力大小。

三、高频压力传感器的结构高频压力传感器通常由敏感元件、信号调理电路和输出接口组成。

1. 敏感元件敏感元件通常采用银浆或半导体材料制成的薄膜电阻器。

该材料具有良好的压阻特性，能够根据外界压力的变化改变电阻值。

敏感元件的参数设计决定了传感器的灵敏度和频响特性。

2. 信号调理电路信号调理电路负责接收并处理敏感元件的输出信号，将其转化为符合要求的电压信号。

常见的信号调理电路有差分放大器、滤波电路和放大器等。

3. 输出接口输出接口将信号调理电路处理后的信号输出至外界设备。

常见的输出接口有模拟电压输出和数字信号输出。

四、高频压力传感器的应用高频压力传感器在许多领域有着广泛的应用，下面列举几个主要应用领域。

1. 工业控制高频压力传感器可用于工业流体管道的压力监测和控制。

通过对传感器输出信号的分析，可以及时判断管道中是否存在异常，并根据需要进行调整，以确保生产线的正常运行。

2. 汽车工程高频压力传感器在汽车发动机管理系统中起着重要作用。

它可以测量汽缸的燃烧压力，通过对压力信号的监测和分析，可以提高发动机的燃烧效率、降低排放并延长发动机寿命。

3. 航空航天高频压力传感器在航空航天领域的应用十分广泛。

它可以测量飞行器机身表面的气动压力分布情况，并帮助飞行员进行飞行控制。

4. 医疗设备高频压力传感器在医疗领域的应用主要集中在呼吸机、血压监测仪等设备上。

它可以实时测量患者的呼吸压力、血压等重要参数，为医生提供准确的数据支持。

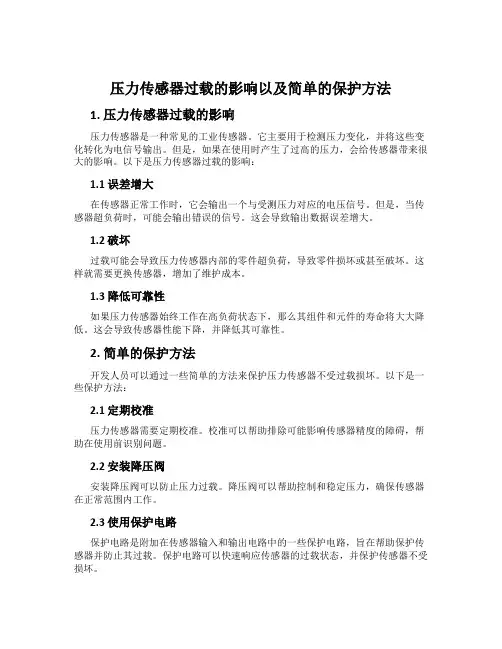

压力传感器过载的影响以及简单的保护方法1. 压力传感器过载的影响压力传感器是一种常见的工业传感器。

它主要用于检测压力变化，并将这些变化转化为电信号输出。

但是，如果在使用时产生了过高的压力，会给传感器带来很大的影响。

以下是压力传感器过载的影响：1.1 误差增大在传感器正常工作时，它会输出一个与受测压力对应的电压信号。

但是，当传感器超负荷时，可能会输出错误的信号。

这会导致输出数据误差增大。

1.2 破坏过载可能会导致压力传感器内部的零件超负荷，导致零件损坏或甚至破坏。

这样就需要更换传感器，增加了维护成本。

1.3 降低可靠性如果压力传感器始终工作在高负荷状态下，那么其组件和元件的寿命将大大降低。

这会导致传感器性能下降，并降低其可靠性。

2. 简单的保护方法开发人员可以通过一些简单的方法来保护压力传感器不受过载损坏。

以下是一些保护方法：2.1 定期校准压力传感器需要定期校准。

校准可以帮助排除可能影响传感器精度的障碍，帮助在使用前识别问题。

2.2 安装降压阀安装降压阀可以防止压力过载。

降压阀可以帮助控制和稳定压力，确保传感器在正常范围内工作。

2.3 使用保护电路保护电路是附加在传感器输入和输出电路中的一些保护电路，旨在帮助保护传感器并防止其过载。

保护电路可以快速响应传感器的过载状态，并保护传感器不受损坏。

2.4 选择适当的传感器在选择压力传感器时，开发人员应该考虑其额定负荷。

确保选择的传感器符合设计规范并充分满足使用需求。

结语在使用压力传感器时，需要注意其负载。

过载可能会导致传感器性能下降，损坏或破坏。

因此，我们应该定期校准压力传感器，并使用降压阀、保护电路等方法来保护传感器。
