玻璃表面缺陷检测

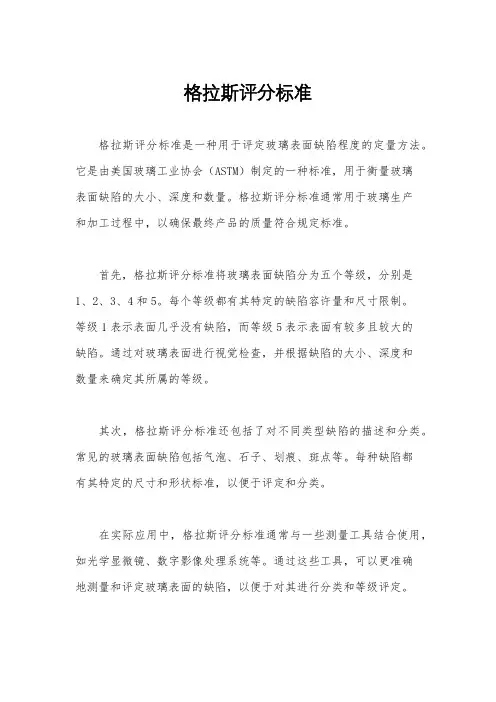

格拉斯评分标准格拉斯评分标准是一种用于评定玻璃表面缺陷程度的定量方法。

它是由美国玻璃工业协会（ASTM）制定的一种标准，用于衡量玻璃表面缺陷的大小、深度和数量。

格拉斯评分标准通常用于玻璃生产和加工过程中，以确保最终产品的质量符合规定标准。

首先，格拉斯评分标准将玻璃表面缺陷分为五个等级，分别是1、2、3、4和5。

每个等级都有其特定的缺陷容许量和尺寸限制。

等级1表示表面几乎没有缺陷，而等级5表示表面有较多且较大的缺陷。

通过对玻璃表面进行视觉检查，并根据缺陷的大小、深度和数量来确定其所属的等级。

其次，格拉斯评分标准还包括了对不同类型缺陷的描述和分类。

常见的玻璃表面缺陷包括气泡、石子、划痕、斑点等。

每种缺陷都有其特定的尺寸和形状标准，以便于评定和分类。

在实际应用中，格拉斯评分标准通常与一些测量工具结合使用，如光学显微镜、数字影像处理系统等。

通过这些工具，可以更准确地测量和评定玻璃表面的缺陷，以便于对其进行分类和等级评定。

格拉斯评分标准的应用不仅局限于玻璃生产和加工过程中，也可以用于玻璃产品的质量检验和评定。

例如，在汽车玻璃、建筑玻璃、家用电器玻璃等领域，都可以采用格拉斯评分标准来评定产品的表面质量。

总的来说，格拉斯评分标准是一种简单、直观且有效的玻璃表面缺陷评定方法。

它为玻璃行业提供了一个统一的标准，有助于确保产品质量，满足市场需求。

同时，格拉斯评分标准也为玻璃生产和加工企业提供了一种可靠的质量控制手段，有助于提高生产效率和降低成本。

在实际操作中，使用格拉斯评分标准需要对其相关知识有一定的了解，并结合实际情况进行判断和评定。

只有在熟练掌握了格拉斯评分标准的原理和方法后，才能准确地对玻璃表面缺陷进行评定，并做出合理的处理和决策。

总之，格拉斯评分标准是玻璃行业中一项重要的质量评定工具，它为玻璃产品的质量控制提供了可靠的依据。

通过对玻璃表面缺陷的评定和分类，可以有效地提高产品质量，满足市场需求，促进行业的健康发展。

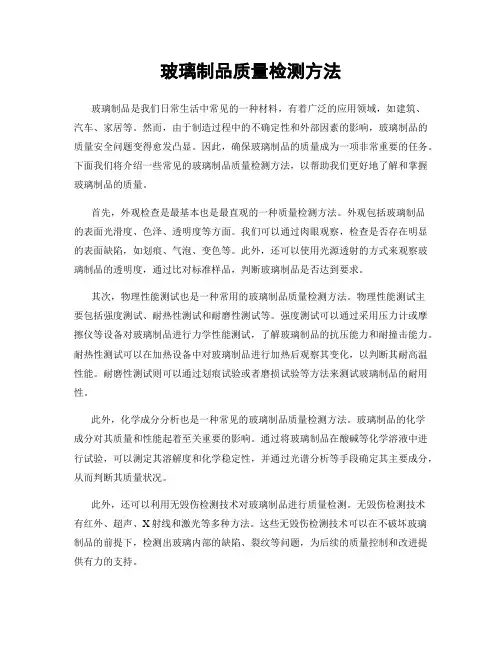

玻璃制品质量检测方法玻璃制品是我们日常生活中常见的一种材料，有着广泛的应用领域，如建筑、汽车、家居等。

然而，由于制造过程中的不确定性和外部因素的影响，玻璃制品的质量安全问题变得愈发凸显。

因此，确保玻璃制品的质量成为一项非常重要的任务。

下面我们将介绍一些常见的玻璃制品质量检测方法，以帮助我们更好地了解和掌握玻璃制品的质量。

首先，外观检查是最基本也是最直观的一种质量检测方法。

外观包括玻璃制品的表面光滑度、色泽、透明度等方面。

我们可以通过肉眼观察，检查是否存在明显的表面缺陷，如划痕、气泡、变色等。

此外，还可以使用光源透射的方式来观察玻璃制品的透明度，通过比对标准样品，判断玻璃制品是否达到要求。

其次，物理性能测试也是一种常用的玻璃制品质量检测方法。

物理性能测试主要包括强度测试、耐热性测试和耐磨性测试等。

强度测试可以通过采用压力计或摩擦仪等设备对玻璃制品进行力学性能测试，了解玻璃制品的抗压能力和耐撞击能力。

耐热性测试可以在加热设备中对玻璃制品进行加热后观察其变化，以判断其耐高温性能。

耐磨性测试则可以通过划痕试验或者磨损试验等方法来测试玻璃制品的耐用性。

此外，化学成分分析也是一种常见的玻璃制品质量检测方法。

玻璃制品的化学成分对其质量和性能起着至关重要的影响。

通过将玻璃制品在酸碱等化学溶液中进行试验，可以测定其溶解度和化学稳定性，并通过光谱分析等手段确定其主要成分，从而判断其质量状况。

此外，还可以利用无毁伤检测技术对玻璃制品进行质量检测。

无毁伤检测技术有红外、超声、X射线和激光等多种方法。

这些无毁伤检测技术可以在不破坏玻璃制品的前提下，检测出玻璃内部的缺陷、裂纹等问题，为后续的质量控制和改进提供有力的支持。

最后，还需要提到一种重要的检测方法，即可靠性测试。

可靠性测试主要通过模拟日常使用环境，对玻璃制品进行长时间的使用和加载试验，观察其在不同条件下的表现，包括温度变化、湿度变化、负载变化等。

通过这种方式，可以判断玻璃制品的耐久性和可靠性，确保其能够在实际使用中安全可靠。

一种玻璃缺陷检测方法
玻璃缺陷检测是一种常见的工业检测问题，以下是一种常见的玻璃缺陷检测方法：
1. 视觉检测：使用高分辨率的摄像头和图像处理算法来检测玻璃表面的缺陷，例如裂纹、气泡等。

该方法通常可以自动化进行，但对摄像头的精准定位和图像处理算法的优化需要一定的技术支持。

2. 超声波检测：使用超声波振荡器将声波传递到玻璃表面，通过测量声波的传播时间和反射强度来检测玻璃内部的缺陷，例如空洞、裂纹等。

这种方法可以非破坏性地检测玻璃缺陷，并且可以应用于任意形状和尺寸的玻璃制品。

3. 激光光谱检测：使用激光器将激光光束照射到玻璃表面，通过测量反射光谱和干涉图案来检测玻璃表面和内部的缺陷，例如划痕、晶粒等。

这种方法需要精确的光学测量和数据处理算法，但可以提供更详细的缺陷信息。

4. 热红外检测：使用红外热像仪来测量玻璃表面的温度分布，通过热传导和辐射的特性来检测玻璃内部的缺陷，例如不均匀的密度分布、断裂等。

这种方法对玻璃材料的热性质要求较高。

以上是一些常见的玻璃缺陷检测方法，每种方法都有各自的适用范围和优缺点，选择合适的方法需要考虑具体的应用场景和要求。

引言概述：玻璃是一种常见的建筑材料，用于制造窗户、门、墙壁等。

在玻璃的生产和使用过程中，为了确保产品质量和安全性，必须进行玻璃检验。

本文是玻璃检验报告的第二部分，主要介绍了五个大点，分别是玻璃外观检验、尺寸测量、光学性能测试、物理性能测试和化学性能测试。

正文内容：一、玻璃外观检验1. 表面缺陷玻璃的表面缺陷包括划痕、气泡、结晶、挂丝等。

在外观检验中，我们对玻璃的表面进行仔细观察，记录和评估这些缺陷的数量、大小和位置。

2. 边缘检验玻璃的边缘应平整、光滑，并且不应存在裂纹、磨损或其他缺陷。

我们通过目视检查和触摸来评估玻璃边缘的质量。

3. 颜色检验玻璃的颜色应与标准样品相符，并且在不同的光照条件下保持一致。

我们使用光源和颜色比对板来进行颜色检验，以确保玻璃的颜色质量符合要求。

二、尺寸测量1. 厚度测量通过使用厚度测量仪器，我们可以准确测量玻璃的厚度。

这个参数对于玻璃在不同应用场景中的强度和透光性能有着重要的影响。

2. 长度和宽度测量我们通过使用尺子、卷尺等工具来对玻璃的长度和宽度进行测量。

这些参数对于制造过程中的切割和安装非常关键。

3. 平整度测量玻璃的平整度对于确保其在安装时的稳定性和视觉效果至关重要。

我们使用水平仪等工具来测量玻璃的平整度。

三、光学性能测试1. 透光率测试透光率是指光线通过玻璃的能力。

我们使用光度计来测量透光率，并确保其符合制定的标准。

2. 发光性能测试一些特殊用途的玻璃，如夜视玻璃和防眩光玻璃，需要具备良好的发光性能。

我们使用光度计和光源来测试玻璃的发光性能。

3. 折射率测试折射率是指光线在玻璃中传播时的速度变化程度。

我们使用折射计来测量折射率，以确保产品质量。

四、物理性能测试1. 强度测试玻璃的强度是指其抵抗外力破坏的能力。

我们使用压力测试仪来测试玻璃的强度，在试验过程中记录和评估其变形、破裂和承载能力。

2. 硬度测试玻璃的硬度对于抵抗划伤和磨损具有重要作用。

我们使用硬度计来测量玻璃的硬度，并与标准进行比较。

基于偏振成像的玻璃表面缺陷检测
郑钰钰;王艳红;武京治
【期刊名称】《舰船电子工程》
【年(卷),期】2024(44)1
【摘要】针对生物载玻片表面划痕缺陷检测的问题,提出了一种采用偏振成像的检测方法。

构建基于偏振相机的成像光学系统,获取玻璃表面图像,采用中值滤波和图像增强进行图像去噪和增强,采用合适图像分割算法对其中缺陷特征进行分割处理,识别缺陷。

实验研究了不同偏振角度对缺陷检测效果的影响,并与非偏振光成像检测进行了对比分析。

结果表明,与传统非偏振成像相比,采用偏振光成像检测,有效地避免了局部过曝光现象,获得低对比度划痕缺陷特征,识别同背景下传统成像无法检测的表面划痕,提高检测效率和准确度。

该方法也可推广到玻璃表面划痕缺陷的视觉检测中。

【总页数】5页(P129-132)
【作者】郑钰钰;王艳红;武京治
【作者单位】中北大学仪器与电子学院
【正文语种】中文
【中图分类】TD752
【相关文献】
1.基于主动偏振光的潜指纹偏振成像检测方法研究
2.基于稀疏成像与机器视觉的金属材料次表面缺陷检测方法
3.基于无人机成像的烟囱表面缺陷检测技术研究
4.基
于YOLO v5的带涂层钢结构亚表面缺陷脉冲涡流热成像智能检测5.基于全景成像的斜拉桥拉索表面缺陷检测研究
因版权原因，仅展示原文概要，查看原文内容请购买。

莫尔条纹法测玻璃缺陷的原理
莫尔条纹法是一种常用的测量玻璃缺陷的方法，它的原理基于光的干涉现象。

在玻璃表面或内部存在缺陷时，缺陷周围的玻璃会导致光程差的改变，进而产生干涉条纹。

当平行光射入玻璃表面时，一部分光会经过反射，一部分光会透射入玻璃内部。

如果玻璃表面存在一个缺陷，例如凹陷或凸起，那么在缺陷周围的玻璃表面就会存在一个不规则的曲面。

根据光的反射定律，光线在缺陷周围会发生折射和反射，形成反射光和透射光。

这两束光会在缺陷附近相遇并产生干涉。

根据干涉理论，当两束光的光程差为波长的整数倍时，会产生明条纹；而当光程差为半波长的奇数倍时，会产生暗条纹。

在莫尔条纹法中，通过观察玻璃表面的条纹模式，可以确定缺陷的位置、形状和大小。

莫尔条纹法的实施步骤如下：首先，在玻璃表面涂上一层胶或油脂，并在其上方放置一块平面玻璃。

当光线透过两层玻璃时，会在缺陷周围产生干涉。

通过调整平面玻璃与玻璃表面的距离，可以改变光线的干涉状况，进而观察到不同的条纹模式。

根据条纹的形态变化，可以判断缺陷的性质。

例如，当平面玻璃与玻璃表面接触时，会出现圆形或椭圆形的暗纹，这表示玻璃表面存在一
个凸起的缺陷。

而当平面玻璃与玻璃表面分开时，暗纹会变成明纹，表示玻璃表面存在一个凹陷的缺陷。

总之，莫尔条纹法利用光的干涉现象，可以有效地测量玻璃缺陷的形状、位置和大小。

这种非接触的测量方法在玻璃制造和质量控制的过程中具有重要的应用价值。

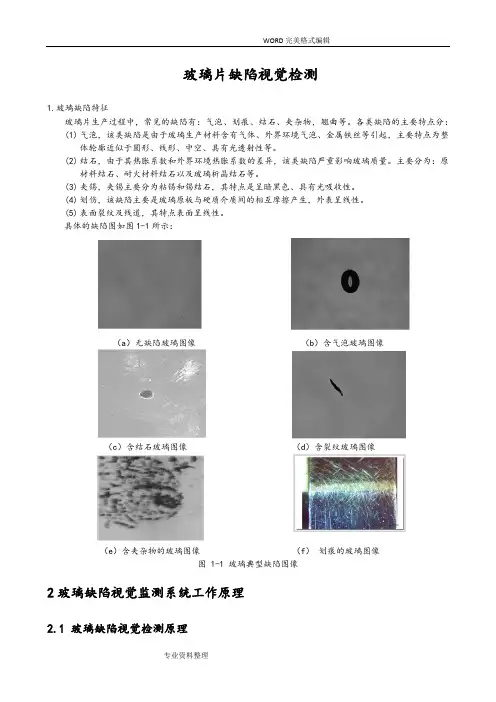

玻璃片缺陷视觉检测1.玻璃缺陷特征玻璃片生产过程中，常见的缺陷有：气泡、划痕、结石、夹杂物，翘曲等。

各类缺陷的主要特点分：(1)气泡，该类缺陷是由于玻璃生产材料含有气体、外界环境气泡、金属铁丝等引起，主要特点为整体轮廓近似于圆形、线形、中空、具有光透射性等。

(2)结石，由于其热胀系数和外界环境热胀系数的差异，该类缺陷严重影响玻璃质量。

主要分为：原材料结石、耐火材料结石以及玻璃析晶结石等。

(3)夹锡，夹锡主要分为粘锡和锡结石，其特点是呈暗黑色、具有光吸收性。

(4)划伤，该缺陷主要是玻璃原板与硬质介质间的相互摩擦产生，外表呈线性。

(5)表面裂纹及线道，其特点表面呈线性。

具体的缺陷图如图1-1所示：（a）无缺陷玻璃图像（b）含气泡玻璃图像（c）含结石玻璃图像（d）含裂纹玻璃图像（e）含夹杂物的玻璃图像（f）划痕的玻璃图像图 1-1 玻璃典型缺陷图像2玻璃缺陷视觉监测系统工作原理2.1 玻璃缺陷视觉检测原理玻璃生产过程大体可分为：原料加工、备制配合料、熔化和澄清、冷却和成型及切裁等。

在各生产过程中，由于制造工艺、人为等因素，在玻璃原板的生产任一过程中都有可能产生缺陷，根据玻璃现行标准中的规定，玻璃常见的缺陷主要包括：气泡、粘锡、划伤、夹杂等。

无缺陷的玻璃其特点是质地均匀、表面光洁且透明。

玻璃质量缺陷检测是采用先进的CCD 成像技术和智能光源。

系统照明采用背光式照明，其原理如图2-1所示，即在玻璃的背面放置光源,光线经待检玻璃，透射进入摄像头[1]。

图 2-1 检测原理图示意图光线垂直入射玻璃后，当玻璃中没有杂质时如图2-2(a)所示，出射的方向不会发生改变，CCD 摄像机的靶面探测到的光也是均匀的；当玻璃中含有杂质时，出射的光线会发生变化，CCD 摄像机的靶面探测到的光也要随之改变。

玻璃中含有的缺陷主要分为两种：一是光吸收型（如沙粒，夹锡等夹杂物）如图2-2(b)所示，光透射玻璃时，该缺陷位置的光会变弱，CCD 摄像机的靶面上探测到的光比周围的光要弱;二是光透射型（如裂纹，气泡等）如图2-2(c)所示，光线在该缺陷位置发生了折射，光的强度比周围的要大，因而CCD 摄像机的靶面上探测到的光也相应增强。

玻璃质量检验标准1. 引言玻璃作为一种常见的建筑和生活材料，其质量检验对于确保产品的安全性和可靠性至关重要。

本文将介绍一套完整的玻璃质量检验标准，以确保玻璃制品符合预期的品质要求。

2. 样本获取与准备为了进行质量检验，首先需要获取代表性的样本。

样本的选择应当具有代表性，覆盖了预期使用场景下的常见情况。

确保样本的收集和存储符合相应的规范，以避免样品的污染和变质。

3. 外观检验外观检验是玻璃质量检验的重要一环。

在外观检验中，需要检查玻璃表面是否有明显的划痕、磨损、凹陷、气泡、着色、斑点等缺陷。

检验人员应当使用适当的工具和设备来进行充分的观察，以确保产品无明显外观缺陷。

4. 尺寸和平面度检验尺寸和平面度是玻璃制品中的重要指标。

检验人员需要使用精确的测量工具，测量玻璃制品的长度、宽度、厚度等尺寸，并与标准要求进行对比。

在平面度检验中，需要使用平板测量等方法，评估玻璃表面是否具有不平整或弯曲现象。

5. 物理性能检验玻璃的物理性能对于其使用场景的安全和可靠性至关重要。

常见的物理性能检验项目包括抗折强度、抗冲击性能、耐热性、耐湿性等。

检验人员需要依据相应的标准，使用适当的试验装置和方法，对这些性能进行全面的检测。

6. 光学性能检验光学性能是玻璃制品中的关键参数之一。

光学性能检验主要包括透光率、反射率、折射率、色差等指标的测定。

检验人员需要使用专业的光学测试设备和方法，确保玻璃制品在光学性能方面符合相应行业标准和要求。

7. 包装与标识在玻璃质量检验结束后，需要将合格的产品进行包装和标识。

包装应当符合相应的规范和要求，以保护产品的安全和完整性。

标识应当清晰明确，包含产品信息、生产商信息、生产日期等必要的内容。

8. 检验记录与结果评定在整个检验过程中，检验人员需要详细记录每一项检验内容、方法、仪器设备的使用情况以及结果评定。

检验记录应当准确、清晰，以便于后续的追溯和评估。

根据检验结果，可以对产品进行评定，并判定是否符合质量标准的要求。

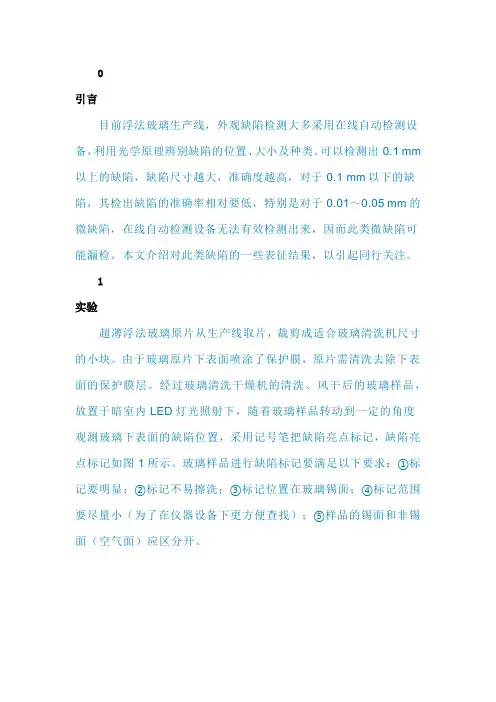

引言目前浮法玻璃生产线，外观缺陷检测大多采用在线自动检测设备，利用光学原理辨别缺陷的位置、大小及种类。

可以检测出0.1 mm 以上的缺陷，缺陷尺寸越大，准确度越高，对于0.1 mm以下的缺陷，其检出缺陷的准确率相对要低，特别是对于0.01～0.05 mm的微缺陷，在线自动检测设备无法有效检测出来，因而此类微缺陷可能漏检。

本文介绍对此类缺陷的一些表征结果，以引起同行关注。

1实验超薄浮法玻璃原片从生产线取片，裁剪成适合玻璃清洗机尺寸的小块。

由于玻璃原片下表面喷涂了保护膜，原片需清洗去除下表面的保护膜层。

经过玻璃清洗干燥机的清洗、风干后的玻璃样品，放置于暗室内LED灯光照射下，随着玻璃样品转动到一定的角度观测玻璃下表面的缺陷位置，采用记号笔把缺陷亮点标记，缺陷亮点标记如图1所示。

玻璃样品进行缺陷标记要满足以下要求：①标记要明显；②标记不易擦洗；③标记位置在玻璃锡面；④标记范围要尽量小（为了在仪器设备下更方便查找）；⑤样品的锡面和非锡面（空气面）应区分开。

图1 测试标记缺陷样品将超薄浮法玻璃样品从生产线切裁后，经过去离子水清洗、风干、人工检测，发现缺陷位置并标记。

采用场发射扫描电子显微镜和X射线能谱仪对样品标记位置区域内微小缺陷进行微观形貌的表征及成分测试，测试电压分别为5 kV、15 kV，放大倍数1000～20000。

采用原子力显微镜（AFM）对样品的微缺陷进行三维形貌表征，扫描范围：20 μm×20 μm。

缺陷样品测试步骤流程为：原片裁切→ 去离子水清洗→ 风干→ 暗室检测→ 标记→ 仪器测试（SEM +AFM测试）2缺陷特征表征（1）宏观特征将清洗风干后的玻璃样片放置于暗室内，在色温3000 K的LED灯光照射下，随着缓慢转动玻璃样品，可以清楚观测到玻璃表面上的微小缺陷呈现出星星点点的微小亮点。

微细缺陷显示有淡淡的蓝色光点或白色亮点。

微细缺陷轻微时，亮点稀疏地随机分布在玻璃表面；微细缺陷严重时，亮点密密麻麻地铺满样品块的某一区域，甚至成片区域串联或者呈现线状、带状、更甚者铺满一整板（大板）。

玻璃行业玻璃质量检测标准一、引言玻璃作为一种常用的建筑材料，广泛应用于建筑、装饰、家具等多个行业，对其质量进行严格的检测标准至关重要。

本文将从玻璃的物理性能、化学性能、外观质量等方面，对玻璃质量检测标准进行详细论述。

二、物理性能检测标准1.密度检测通过测量单位体积的玻璃质量，以确定其密度是否符合标准。

常用的检测方法有水浮法和比重法。

2.弹性模量检测弹性模量是衡量玻璃强度和刚性的重要参数，通过对玻璃的应力-应变关系进行测量，确定弹性模量的大小。

3.热膨胀系数检测玻璃在受热时会发生不同程度的膨胀，热膨胀系数的检测可以评估玻璃对温度变化的适应性。

常见的检测方法包括线膨胀法和体膨胀法。

4.抗拉强度和抗压强度检测通过对玻璃的拉伸和压缩测试，确定其在外力作用下的强度是否合格。

这一指标对于评估玻璃的使用寿命和安全性具有重要意义。

三、化学性能检测标准1.酸碱耐蚀性检测通过将玻璃与不同浓度的酸碱溶液接触，观察其化学稳定性，以评估其耐蚀性能。

2.水敏性检测水敏性是指玻璃在潮湿条件下是否会发生变化，如裂纹、变色等。

通过暴露玻璃试样在高湿环境中，观察其是否受潮变形，以评估其水敏性。

3.光学性能检测玻璃的光学性能是指透光性、反射性等方面的性能。

通过光学仪器的测量，检测玻璃的透光率、反射率、折射率等光学性能指标。

四、外观质量检测标准1.平整度检测通过观察玻璃表面的平整度，以及使用直尺测量其表面的凹凸程度，判断玻璃表面是否平整。

2.划痕检测使用硬度测试仪对玻璃表面进行划痕测试，评估其划痕抵抗能力。

3.表面缺陷检测使用显微镜等工具对玻璃表面进行观察，检测是否存在砂眼、气泡、裂纹等缺陷。

4.颜色一致性检测通过比较玻璃样品的颜色，使用色差计测量色差数值，以判断其颜色是否一致。

五、结论玻璃质量检测标准是确保玻璃产品质量和安全性的重要环节。

本文从物理性能、化学性能和外观质量等方面，结合不同的检测方法，全面介绍了玻璃质量检测的相关标准。
