中波广播发射台自动化监控系统作者:赵文强来源:《电子世界》2013年第13期【摘要】本文着重介绍了中波广播自动化监控系统。
主要从功能描述、原理结构、功率报警、监控电路、注意事项等几个方面介绍了中波广播发射台自动化监控系统。
【关键词】监控;输出功率过低报警;监控电路1.前言随着计算机技术的飞速发展和广泛应用,中波广播在传统的维护基础和方法上发生了根本性的变化,集中监控和统一管理成为中波发射台体系改革的重要内容之一。
我国广电事业的迅速发展,机房数量不断增多,节目安全播出和技术维护工作变得越来越重要和繁杂。
积极探讨新的维护体制,采用新的维护管理模式对广播节目安全播出稳定运行就显得尤其重要。
自动化监控系统是一项新技术,进一步完善其功能,以实现广播监控系统对中波进行遥控、遥测,实时监视运行参数,并能自动监测和处理系统内各种设备。
采用自动化监控系统可以提高劳动生产率,降低维护成本,实现广播领域的少人值班,甚至无人值守的条件下能准确、快捷的监测到发射机的所有运行状况,对其工作状态做到实时监控,让安全播出具有完善的技术保证。
2.系统总体结构及功能中波广播发射台自动化监控系统具有以下四大功能:(1)发射机指标参数监控。
(2)发射机输出功率过低报警。
(3)原理结构监控。
(4)信号转换监控。
2.1 发射机指标参数监控DAM发射机是中波广播发射机的一种机型,其原理结构及默认采集的各种参数。
从整体观察窗口中用数字来显示发射机的各项参数和其它参数值大小,其中,中波广播发射机监控参数包括:发射功率、主电压、主电流、调幅度、带通驻波比、+22V、-22V、+8V、-8V、射频驱动、天线驻波比等十二项指标参数。
发射机指标参数基本信息是每套节目对应有多个基本参数设置,可进入该画面操作,并且存储本次设置的信息及更新以前的设置信息。
开关量状态参数为振荡器、缓冲放大器、预推动、射频放大器包络、输出检测板+5V、输出检测板-5V、输出检测板天线驻波比、输出监测板带通驻波比、模拟量输入板+15V、模拟量输入板-15V、A/D转换板+15V、A/D转换板-15V、A/D转换板+5V、A/D转换板错误、直流稳压器+5V、直流稳压器B-、调制编码板电缆联锁、连锁外部、主电源过压、主电源过流、欠推动、过推动、联锁风、高压电源失效、现处于本地控制、现处于遥控、电压驻波比自测正常/失效。
I G I T C W技术 研究Technology Study60DIGITCW2023.05在信息化飞速发展的今天,广播电视产业面临着向数字化、网络化、智能化、信息化方向发展的使命,对广播发射台的安全性、稳定性提出了更为严格的要求[1]。
广播发射设备是广播系统中的关键部件,其功能是对音频和视频信号进行调制及放大,并以无线电波的形式进行传输。
因中波的波长要比长波短,需在更深处的电离层才能产生反射,靠地面波和天空波两种方式进行传播。
由于地面和空中的信号是同步的,中波广播发射机接收信号的难度较大,发射距离通常为数百千米[2],中波广播发射机主要用于近程本地无线电广播、海上通信、无线电导航和航空通信等。
当前,调频广播发射技术存在的问题主要体现在信号传输、信号覆盖、发射机功率及噪声等方面,导致其无法及时向各转播单位反馈报警信息和转播数据,影响事件处理的准确性和及时性[3]。
本文研究设计的中波广播发射机自动化控制系统,通过构建自动化控制系统总框架,从下位机PLC 及其他设备进行硬件设计,实时监控中波广播发射机的状态,精准采集发射机数据。
逐步建立起中波广播发射机的自动控制系统,对建立科学、高效的远程监测体系具有一定帮助,为今后的自动化广播发射工作创造有利的条件。
1 自动化控制系统总框架设计中波广播发射机的自动控制系统采用分布式主框架形式,系统中包括人机交互、主控单元以及各个子单元三大部分[4]。
人机交互单元由上位机和触摸屏组成,其主要作用是利用RS-485/232通信接口与下位机进行通信,实现对下位机系统时间的远程更改以及对发射机的开关断路;主控单元是整个控制系统的关键部分,它一方面可与人机交互,另一方面又可与各个子系统进中波广播发射机自动化控制系统设计萨嘎尼玛(西藏自治区广播电视局阿里中波转播台,西藏 阿里 859000)摘要:文章中设计了一套中波广播发射机自动化控制系统,构建自动化控制系统总框架,从下位机PLC及其他设备进行硬件设计,实时监控中波广播发射,精准采集发射机数据。

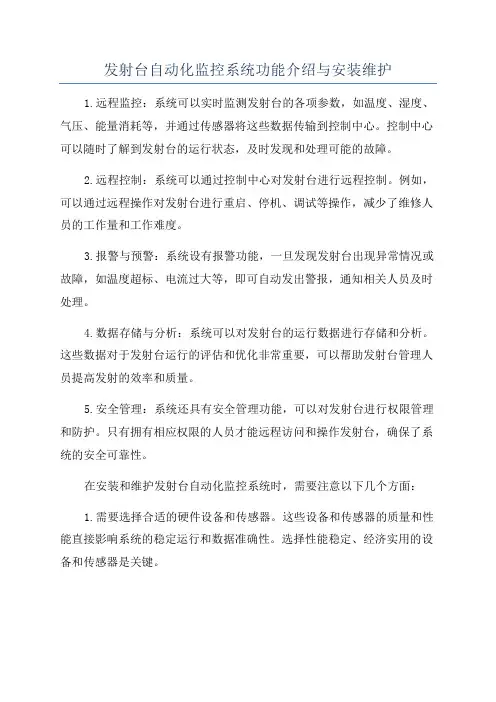

发射台自动化监控系统功能介绍与安装维护1.远程监控:系统可以实时监测发射台的各项参数,如温度、湿度、气压、能量消耗等,并通过传感器将这些数据传输到控制中心。
控制中心可以随时了解到发射台的运行状态,及时发现和处理可能的故障。
2.远程控制:系统可以通过控制中心对发射台进行远程控制。
例如,可以通过远程操作对发射台进行重启、停机、调试等操作,减少了维修人员的工作量和工作难度。
3.报警与预警:系统设有报警功能,一旦发现发射台出现异常情况或故障,如温度超标、电流过大等,即可自动发出警报,通知相关人员及时处理。
4.数据存储与分析:系统可以对发射台的运行数据进行存储和分析。
这些数据对于发射台运行的评估和优化非常重要,可以帮助发射台管理人员提高发射的效率和质量。
5.安全管理:系统还具有安全管理功能,可以对发射台进行权限管理和防护。
只有拥有相应权限的人员才能远程访问和操作发射台,确保了系统的安全可靠性。
在安装和维护发射台自动化监控系统时,需要注意以下几个方面:1.需要选择合适的硬件设备和传感器。
这些设备和传感器的质量和性能直接影响系统的稳定运行和数据准确性。
选择性能稳定、经济实用的设备和传感器是关键。
2.系统需要有稳定的网络通信环境。
发射台自动化监控系统需要通过网络对发射台进行远程监控和控制,所以需要保证网络的稳定和安全。
建议使用网络质量好、带宽足够的网络进行通信。
3.需要进行系统的定期维护和检查。
定期对系统进行维护和检查,可以及时发现和解决系统可能存在的问题,确保系统的正常运行。
4.需要培训相关人员。
在安装完成后,需要对相关人员进行培训,使其能够熟练掌握系统的使用方法和基本维护知识,以便能够及时处理系统可能出现的故障和问题。
5.需要保证系统的安全性。
发射台自动化监控系统涉及到对发射台的远程访问和控制,所以需要对系统进行安全防护,防止未经授权的访问和操作。
总之,发射台自动化监控系统可以为发射台的运行和管理提供有效的支持。
中波发射机自动化监控系统利用检测控制技术和计算机网络技术, 对发射机运行参数和运行状态进行监测, 同时具备故障定位、故障报警、自动开关机、运行参数调整、运行参数储存、统计、打印、远程信息监控等功能。
以先进的科学技术为发射台带来全新的管理理念, 有效地提高了发射台安全播出的管理效率和播出质量。
中波发射机自动化监控系统主要功能可在本地或外地实时监测每部发射机运行的模拟量和开关量状态是否正常;可实现主备机自动倒换控制;可设定系统为人工倒换或自动倒换两种状态;监控中心能够实时监听每路广播信号源的输入信号、输出信号和开路解调信号, 且可远程调整音量大小;具备人工、自动开关机两种状态, 可远程控制发射机开关, 并可设定发射机自动开关机时间。
中波发射机监控系统组成架构和工作原理中波发射机自动化监控系统由发射机指标状态采集系统、本台监听监视控制系统、远程监听监视控制系统三个子系统组成。
发射机指标状态采集由采集控制器完成。
目前中波广播发射台使用的有DAM 型和PDM型两种发射机, 为了适应计算机远程管理, 发射机都设计有对外接口板, 通过对外接口板, 将发射机运行的各种模拟量和开关量信号送到采集控制器, 采集控制器通过RS422数字接口, 与计算机监控软件进行数据交换, 同时, 计算机通过采集控制器对发射机进行控制。
本台监听监视和控制系统可对发射机输入、输出的节目信号进行监听, 对发射机的运行参数进行可视化管理, 并可对发射机实施相应的操作。
远程监听监视控制系统除了实现对中波发射机进行监听监视和控制外, 还对中波发射台其他业务数据进行监测监控管理。
中波发射机采集控制器具备模拟量和开关量采集功能, 以CYK-8001(D)型采集器为例, 它具有12路模拟量输入输出接口, 40路开关量输入输出接口和与计算机连接的通讯接口。
主要采集的模拟量有发射功率、反射功率、主电压、主电流、调幅度、带通驻波比、正负22V、正负8V、射频驱动、天线驻波比;采集的开关量有振荡器、缓冲放大器、预推动、射频放大器包络、输出监测板正负5V、输出监测板天线驻波比、输出监测板带通驻波比、模拟输入板正负15V、A/D 转换板正负15V、A/D转换板正5V、A/D转换板转换错误、直流稳压器正5V、B 负、调制编码板电缆联锁、外部联锁门联锁、主电源过压、过流、欠推动、过推动、联锁风、高压电源故障。
·57·传输与发射总第100期中波广播发射台发射机自动化监控系统设备配置功能介绍赵宏志(辽宁省广播电视中波发射台)【摘 要】本文介绍了发射机自动化监控系统中设备配置、功能。
【关键词】中波广播发射台;自动化监控;设备配置作者简介:赵宏志,辽宁省广播电视中波发射台,工程师,主要从事值机工作。
我台现使用的中波广播发射机计算机自动监控数据管理系统是由我台和某电子技术有限公司共同研发的广播发射机监控管理平台。
监控管理平台采用先进的组态技术,实现了对广播发射机监控和管理。
而设备配置平台,就是针对这些管理项目进行配置和使用的,对各种设备无缝融合,在一个设备管理平台的软件上对所有的设备进行配置,实现了对发射机监控操作的各项要求下面介绍下设备数据管理平台的功能和使用方法。
设备配置模块是整个系统中最重要的也是最复杂的一块,首先这些设备分发射机,天线,报警主机,短信猫,平台服务等,设备都是发射机监测的过程中必不可少的一部分,也是系统搭建的一个规范和约束。
1.发射机设备该模块是对发射机进行配置,可以配置发射机型号、节目名称、功率值、发射机地址码、发射机协议等一些参数配置,同时还设置发射机监控量,设置监控量报警,设置发射机监测记录,设置发射机定时开关机等一些配置数据,可以根据发射机的类型进行配置和管理。
管理发射机有很多信息,包括添加发射机,修改发射机,删除发射机,还有发射机和天线之间的关系,发射机定时开关机时间段,发射机监测时间段等。
2.添加发射机台站有很多不同类型的发射机,那么可以通过此功能模块进行发射机的添加。
添加发射机可以添加有节目名称主备机状态、是否使用状态、发射机名称、节目类型、地址码、工作频率、发射机功率、功率单位、发射机协议、IP地址、端口号等。
选择协议时可以根据厂家先选择,也就是主协议,然后子协议会重新加载。
添加界面下面的表格就会显示当前选择的子协议所要监测的检测量,可以根据需要进行选中加载。
692023年12月下 第24期 总第420期信息技术与应用China Science & Technology Overview0 引言中波发射台自动化播控系统涉及较为复杂的软硬件设施,根据其控制结构以及功能划分,可具体归类于集中控制管理、分散控制管理以及分散集中管理模式,主要是将机房设备、遥控平台以及各个播报平台的功率、开关、功能进行整合和组合管控,结合发射机的主设备、备用设备,以及频率发射机主设备、备用设备,做好集中控制、精细化管理。
1 中波发射台自动化播控模式1.1 集中控制管理集中控制管理模式较为常见,其整体结构较为简单,在对整体架构打造过程中投入的资金相对较少,主要由播控平台采取集中管理控制,实现对发射设备的体系化、精细化把控。
现阶段,在生产管理过程中,中波发射机还未实现自动化运作,中波发射台自动化改造大多采取集中管理控制的方式,高度依赖机房监控管理系统,一旦监控平台出现相应的故障隐患,如服务器崩塌等,则会导致机房所有播控设备的运作受到影响,以至于整个播控系统无法发挥出实际的价值和作用,出现停播、停机的情况。
集中控制管理模式具备独特的优势和劣势,须对症下药,完成对整个控制系统的精细化管控[1]。
1.2 分散控制管理分散控制管理结构相对复杂,但是其安全性、可靠性、稳定性相对较高,主要是将各频率发射机在同一播控平台上协同、互动使用,不同频率发射机在运行过程中不会相互关联。
因此,在发射机设备出现故障问题后不会相互影响,可保证整个系统结构的稳定性、牢固性,前期会投入大量的资源完成对不同频率发射机设备的采购、布控。
整个监控平台较为宽广,后续的维护工作量也相对较大,很难在分散控制管理模式下开展标准化的设备管控工作。
因此,针对部分实力相对较为强劲的中波发射台,可以采取分散控制的策略,保证整个系统的运行水平得到有效提升,但是也需要在该环节制定更加科学合理的运维管理计划和方案,发挥整个系统的自动化价值。
I G I T C W技术 应用Technology Application120DIGITCW2022.120 引言信息技术以及数字技术的广泛应用,为广播电视的发展既带来了机遇,也带来了一定的挑战,因此,广播电视台需要将传统的自动化监控系统进行完善和优化,使其逐渐转化为数字化监控,并积极利用智慧化技术,不断进行改革和创新,进而满足数据储存以及监控技术的需求。
应用智慧安播系统,主要是将发射台监控、台站综合管理以及第三方或者互联网巧妙地结合在一起,进而实现广播电视智能化、数字化以及智慧化发展。
1 广播电视无线发射台站智慧安播系统 概述广播电视无线发射台站智慧安播系统主要利用大数据技术收集广播电视工作中产生的大量数据并对数据进行处理,同时进行相应的管理和运维工作。
智慧安播系统在实际进行数据管理的过程中,主要依靠非结构化数据管理功能,依托于科学技术以及信息技术,实现对数据进行管理的目的,其功能强大,可以对大量数据进行管理,并保证管理质量,为后续工作的稳定运行奠定了坚实的基础。
与此同时智慧安播系统还可以实现实时流计算的目的,可以在很大程度上帮助台站了解实际情况,并进行全面的分析和探究。
除此之外,智慧安播系统在实际构建的过程中还设置了构架服务体系,且随着技术的发展,其体系更加成熟,可以有效解决台站出现的各种技术问题,改善优化当前的技术。
智慧安播系统在很大程度上避免了台站数据泄露,其内部认证、权限以及审计功能能够全面保证各部门以及系统产生的数据安全性,从而保证了数据的私密性[1]。
如图1所示。
作者简介:骆昌赓(1984-),男,湖南郴州人,高级工程师,研究生,主要从事中波广播的安全播出及中波管理工作。
广播电视无线发射台站智慧安播系统设计与分布式技术运用研究骆昌赓(广东省广播电视技术中心,广东 广州 510000)摘要:广播电视台在实际工作的过程中,最为重要的内容就是保证电视节目的安全播出,而安播系统中最为重要的就是对播出的数据进行相应的监控和分析,并运用大数据技术健全智慧安播系统平台,建立完整的监测数据指标体系,对数据进行整体的管理和分析,进而保证无线发射台站自动化、智能化以及数字化发展,提升整体管理质量。
108《广播电视网络》 2020年第2期 总第362期1 引言国家广播电影电视总局于2009年12月4日局务会议审议通过了《广播电视安全播出管理规定》,并于2010年2月6日起施行。
62号令对于一级台站、二级台站自台监测的信号源、发射设备、电力系统及环境温度等方面提出了详细的要求。
下属台站共有7个台站需要安装自台监控系统,目前已有三个台站安装完成,分别为228台、1125台、7402台。
2 需求分析及系统概述按照62号令以及台站自身提出的意见,台站自台监控系统主要包括以下功能:播出信号监测、设备运行监控、电力环境监测、自动化管理、大屏显示。
播出信号监测系统能实时监测重要节点码流信号和射频信号,设备运行监控系统能实时监控关键设备实时状态,故障报警;电力环境监测系统能实时对机房电力系统及温湿度、浸水进行实时监测;自动化管理系统主要实现监控管理、数据存储,监听监看调度等功能,监听监看显示屏置于台站监控室。
3 系统构成介绍3.1 播出信号监测系统台站的安全播出离不开信号的稳定和安全,播出信号监测主要分为信号源监测和监听监看,信号源监测在台站内共有两个重要环节,分别为外来信号源接收、信号源处理(解码)。
监测信号通过解码器等的以太网接口将监测信号传输至交换机,监听监看调度服务器通过交换机网络获取设备信号,对采集的监测信息进行记录、存储、管理等,若信号有异常,服务器检测到异常后将会自动启用声光报警系统,并将检测到的录音、录像等异态信息保存一年以上。
播出信号检测系统如图1所示。
3.2 发射设备监控设备监控主要包含发射机监控、节传设备(解码器等)监控以及监听监看系统监控,整个监控系统通过交换机链接为网络,若有故障则系统会发出声光报警并存储故障数据。
(1)发射机监控主要是由智能采集设备和数据管理主机构成,智能采集设备负责采集发射机智能接口的数据并转化为IP 数发射台自台监控系统应用李小虎 山西广播电视无线管理中心摘要:由于历史及资金原因,单位下属的各个台站一直没有设计安装台站自台监控系统,为了保障城乡居民听好广播、看好电视,以及满足日益规范的行业需求,中心党委会决定为下属的7个台站安装自台监控系统,打造现代化的广播电视发射台。
广播电视发射台自动化控制系统分析广播电视发射台自动化控制系统分析随着社会发展的进步,电子技术的不断发展,广播电视发射台自动化控制系统应运而生。
广播电视发射台是提供广播电视信号发射的设备,其控制系统可以使设备更加精准、快速、稳定地工作,保证了广播电视的正常传输,具有很高的实用价值。
广播电视发射台自动化控制系统是指通过计算机网络控制广播电视发射台的开关机状态、信号检测等工作,以实现设备的智能化控制。
该系统通过数字化技术可以对广播电视发射台进行监测和控制,并且可以自动化运行,保证了发射台的质量和效率。
首先,广播电视发射台自动化控制系统可以对设备进行远程监控。
通过计算机网络,工作人员可以对发射台进行实时监测,及时了解设备的运行情况。
同时,自动化控制系统还可以监测发射机的功率与频率,实时调整发射机的工作状态,确保广播电视信号的质量和稳定性。
其次,广播电视发射台自动化控制系统还能够对信号进行自动处理。
通过自动化控制系统,设备可以自动识别和处理广播电视信号,同时也可以对信号进行相应的调整。
因此,系统能够保证广播电视信号的质量和稳定性,提高了广播电视发射台的工作效率。
另外,广播电视发射台自动化控制系统还可以对温度、湿度、压力等指标进行自动检测。
通过自动化控制系统提供的信息,工作人员可以对设备的工作状态进行调整,避免了因环境因素造成的设备故障,提高了发射台的稳定性和可靠性。
然而,广播电视发射台自动化控制系统也存在一些缺陷。
例如,系统的布线较为复杂,需要采用高质量的线材和接口;操作系统软件容量较大,需要占用较高的计算机内存且需要较高的计算机配置,系统所需设计时间和工厂成本较高等。
这些问题需要在系统实际应用中加以解决。
总之,随着技术的不断进步,广播电视发射台自动化控制系统的应用将会更加广泛,发展空间也会越来越大。
自动化控制系统可以有效地解决传统广播电视发射台存在的缺点,并且能够提高设备的可靠性、效率和节约人力和物力。
中波发射台站自动化监控系统随着科技的不断发展,自动化监控系统在各个领域得到了广泛应用。
其中,中波发射台站自动化监控系统的建设与发展也逐渐受到人们的关注。
本文将就中波发射台站自动化监控系统的意义、功能和具体实施进行探讨。
一、中波发射台站自动化监控系统的意义中波频段是无线电通信中重要的频率段之一,广播、通信等领域都需要借助中波发射台进行传输。
然而,中波发射台站的管理和监控一直是一个复杂而繁琐的任务。
传统的人工监控方式存在着很多不足之处,比如工作效率低、人力成本高、响应速度慢等。
而自动化监控系统的引入可以有效地解决这些问题,提高中波发射台站的管理效率和运行质量。
二、中波发射台站自动化监控系统的功能1. 状态监测功能中波发射台站自动化监控系统可以实时监测设备的运行状态,包括发射功率、电流电压、温度等参数。
一旦发现异常情况,系统会立即发出警报并采取相应的措施,确保设备的安全运行。
2. 故障诊断功能系统能够根据传感器所获取的数据进行故障诊断,通过分析和判断,及时准确地找出设备故障的原因和位置,并提供相应的修复建议。
这大大提高了故障排除的效率和准确性。
3. 远程控制与管理功能中波发射台站自动化监控系统可以实现对设备的远程控制和管理。
用户可以通过远程终端对设备的各项参数进行调整和控制,不再需要现场操作人员,大大提高了管理的灵活性和便捷性。
4. 数据采集与分析功能系统能够对发射台站的历史数据进行采集和存储,并通过数据分析,提供运行统计、趋势分析等功能,为台站管理者提供决策依据和参考,优化设备的运行效果。
三、中波发射台站自动化监控系统的实施中波发射台站自动化监控系统的实施需要经过以下几个步骤:1. 系统设计和规划根据中波发射台站的实际需求,对监控系统进行设计和规划,确定所需的硬件设备和软件平台,并考虑到设备的扩展和升级性能。
2. 系统建设和组网根据设计方案,对系统进行建设和组网,包括传感器的安装和布线、数据采集设备的配置等。
广播电视发射台自动化监控系统摘要广播电视事业的快速发展离不开科学技术的支撑,加强广播电视发射台的自动化建设,能够有效的推动广播电视发射台的信息化进程,提高保障安全播出的水平,减少各种停播事故。
本文依据工作实践,分析探究了广播电视发射台自动化监控系统的作用、构成,为建设高水平的广播电视发射台自动化监控系统提出了一些建议和参考。
关键词广播电视;自动化监控系统;安全播出
中图分类号tn94 文献标识码a 文章编号1674-6708(2013)83-0020-02
0引言
伴随着信息技术和网络技术的不断发展,广播电视在人们日常生活中所发挥的作用越来越大,是人们获取信息的重要渠道。
如何才能够确保广播电视的播出安全,从技术上减少责任事故的发生已经成了目前发射台站最为关心的问题。
在工作中要想圆满的完成广播电视安全播出的任务,离不开高素质的专业人员的辛勤努力,但同时也要依赖于先进的技术手段。
过去受制于技术条件,只能依靠人工来发现、处理播出中的各种问题,这给工作人员造成了很大的精神压力,即使在工作人员高度负责的情况下,安全播出的效率仍然有待进一步提升。
采取网络技术和自动化技术之后,通过先进的监测设备作为平台就可以实现广播电视节目从传输到发射各个环
节的自动化控制,从而确保了广播电视发射台站安全播出万无一失。
1广播电视发射台站自动化监控系统概述
一般情况下广播电视发射台自动化系统采取的都是分散控制和集中管理的模式,这种方式可以最大限度的减少风险,避免因为个别控制单元发生故障而使得整个系统出现瘫痪。
软件所采取的是多进程的思想进行设计,利用不同监控对象的参数来进行并行处理,这可以大大的提升系统的工作效率。
其中自动化系统主要包含了电力设备、播出设备和其他附属的设备。
该系统应当具备自动抄表功能,在发射机播出开始和结束的时候,分别保存抄表的数据,在设备播出期间,抄表的时间间隔应该小于30分钟,这样所记录的参数更加准确。
同时当自动化系统和控制系统出现中断的时候,应当依据操作时间表独立进行运用,同时可以保存抄表的数据与故障信息,待通讯恢复的时候,可以手动或自动对抄表数据进行上传。
如果系统在运行中出现问题,则可以进行声光报警或者是计算机画面报警。
实时监测各播出设备的工作状态与运行参数,当运行图和要求不吻合的时候则立即报警,另外当播出管理和控制系统与自动化系统之间的通讯发生中断的时候,显示改设备处于离线状态,同时立即报警。
控制系统与播出系统在接受保存设备自动化上传的抄表数据与故障信息之后,至少应当保存1年以上。
2广播电视发射台站自动化监控系统构成分析
广播电视发射台站自动化系统一般是由台站管理综合信息系统、环境监测系统和发射机自动监测系统三个部分构成。
其中自动监控系统主要是负责广播电视节目播出发射的信号质量控制以及
自动化运行的监控;环境监测系统则主要是对播出的环境、安全等方面进行控制,这中间包含了台站视频安全监测、台站的巡检管理和机房环境的监测等。
台站管理综合信息系统对台内通讯的功能和办公自动化进行监控。
2.1自动播出监控系统
自动播出监控系统主要是为了保障发射台的信号发射播出以及播出信号质量,主要由三个子系统构成,即信号质量监测子系统、自动监控子系统和机房运行管理子系统。
发射机自动监控子系统是播出监控系统最为核心的部分,主要包含了状态监测和运行控制两个主要的功能。
信号质量监测系统则主要是对发射机的输出输入信号进行自动监测,另外将信号进行编码压缩之后供人工监看、监听。
2.2环境监测系统
环境检测系统主要包含了机房监测、后台视屏监控和台站巡检管理等部分构成。
机房环境监控系统主要是针对机房所进行的数据的存储和分析,以及异常情况报警等,这个系统主要是由传感器组和信号监测报警服务器构成。
视频监控系统主要是对发射台站的重要场所进行实时的录像和监控,具体包含了重点部位异动的报警,
视频录像资料的保存以及实时监控。
视频监控系统主要是对发射台站的重要厂区进行实时的视频录像和监控,具体包含了重点部位异动报警、视频资料的保存、实时监控以及网络监看视频画面等具体功能。
从系统上进行划分,视频监控系统分为前端监控部分和网络传输部分以及集中监控部分。
广播电视部门的管理人员对前端所有的监控点可以进行实时的监控浏览,电视墙服务器则可以将前端的网络摄像机输出的数字信号进行转化,同时以多画面的形式给予展示。
2.3台站管理综合信息系统
台站管理综合信息系统主要是将服务和管理两个主要职能进行网络技术的集成的系统。
主要是通过网络来实现台站的日常管理和运行,该系统能够将台站的日常工作进行信息化和集中化的监督,提升台站工作的整体运转能力。
台站管理综合系统一般包含了日志管理、上报管理、权限管理、运行信息查询等几个重要的模块。
3结论
信息技术和网络技术的不断发展,为各行各业提供了更加方便快捷的管理工具,在广电行业应用也较为广泛,也获得了比较好的效果。
广播电视发射台站的播出、监控等系统的建设应用,使得广播电视发射台站管理和播出迈入了信息化、智能化的发展时代,从根本上提升了管理的效率,有利于减少工作人员的压力和工作强度,能够较为有效的避免发生各种停播事故。
另一方面,也有效的
增强了广播电视安全播出的保障水平,使得发射台站的管理精准度和工作效率得到有效提升,促进了广播电视事业的健康科学的向前发展。
参考文献
[1]徐法义.全固态电视发送系统运行的薄弱环节及应对[j].电视技术,2008(3).
[2]吴升恒.广播电视发射中心综合监控与管理系统的设计与实现[j].内蒙古广播与电视技术,2010(s1).
[3]廖芸.广西广播电视发射台自动化方案探讨[j].企业科技与发展,2008(24).
[4]李德强.县级广播电视信号传输监测系统的自动化改造[j].中国有线电视,2009(5).
[5]王滨,祁亮,李家峰.浅谈广播电视发射台的自动化建设[j].科技创新导报,2011(26).。
