含Ni高韧性钛型药芯焊丝的研制
- 格式：pdf
- 大小：228.03 KB
- 文档页数：3
下载文档原格式
合集下载
药芯焊丝的应用及生产工艺
2 我国药芯焊丝的行业现状2.1 我国药芯焊丝的发展概况我国药芯焊丝的发展可分为三个阶段。
第一阶段时间上大致为上世纪60至80年代中后期，主要针对药芯焊丝制备技术所涉及的技术领域进行基础研究，包括药芯焊丝线生产所需要的设备、生产工艺、生产配方以及药芯焊丝的应用等。
这一阶段参与的单位以科研院、所为主；第二阶段，80年代中后期至2000年，以引进第一条细直径（φ1.6mm）药芯焊丝生产线以及在国家重点工程（宝钢设备安装等项目）使用药芯焊丝为标志，药芯焊丝进入工程应用阶段。
这一阶段工程上使用的药芯焊丝多为进口药芯焊丝，同时一批企业引进了数十条药芯焊丝生产线。
另外国产药芯焊丝生产设备不断完善，逐步满足了药芯焊丝生产对技术装备的要求，国产药芯焊丝在全年用量中所占比例逐渐增加，为下一阶段的发展奠定了良好的基础；第三阶段，2000年以后特别是2004年后，药芯焊丝应用高速发展。
在经过了多年的市场储备后，伴随制造技术和生产设备的不断进步，我国药芯焊丝行业的生产规模发生了巨大的变化，尤其是近10年来。
产能的扩张是以国内焊接材料生产厂家购置国产药芯焊丝生产线为主，这些企业对焊接材料生产内在规律的掌握以及现成的销售网络，对药芯焊丝年用量成倍增长起到了强有力的推动作用，并且国产药芯焊丝的产品质量能够满足工程的技术要求，价格也从每吨两万多降至一万左右。
资料表明，1996～2006年，我国药芯焊丝的产量以年均69.86％的复合增长率在高速增长，这样的增长速度在我国制造业中是相当惊人的，到2008底药芯焊丝用量更是突破20万吨，占焊接材料总量超过5%。
见图12.2 我国药芯焊丝的市场状况2.2.1药芯焊丝市场构成情况国内药芯焊丝的使用始于宝山钢铁公司的建设。
其后，机械制造行业、能源化工行业、船舶制造和海洋结构行业、建筑和桥梁业、输油及输气管线建设行业等相继使用了进口焊丝和国产焊丝。
从各行业的使用品种上看，在船舶制造和海洋结构行业、建筑和桥梁业、机械制造行业、能源化工行业、钢结构行业，主要使用钛型气保护药芯焊丝；在输油及输气管线建设中主要使用自保护药芯焊丝；耐磨堆焊药芯焊丝应用于各行业材料的表面性能改进上。
SG90T-9C高强韧性渣气联保药芯焊材的研发
2020年12月第44卷第12期Vol.44No.12Dec.2020 MATERIALS FOR MECHANICAL ENGINEERINGDOI：10.11973/jxgccl202012010SG90T-9C高强韧性渣气联保药芯焊材的研发张楠田志凌-张书彦S张飞虎」(1.钢铁研究总院焊接研究所，北京100081；2.东莞材料基因高等理工研究院，东莞523808；3.首钢技术研究院，北京100041)摘要：研制了一种金红石型SG90T-9C渣气联保药芯焊丝，研究了硅、链添加量对焊丝熔敷金属和焊接Q960E钢焊缝金属组织和性能的影响.以及热输入对焊缝组织中M/A岛形貌的影响.并与同级别CHT91K2和ESAB91K2焊丝以及HC8Mn2SiA焊丝/HJ431焊剂进行了综合性能对比分析。
结果表明：随着猛、硅添加量增加，熔敷金属抗拉强度增大，冲击韧性先增大后减小；随焊接热输入增加,M/A岛由点状转变为块状并富集于晶界，热输入应控制在10kJ•cm-1以内；与其他焊材相比.SG90T-9C焊丝熔敷金属的力学性能优异.焊接Q96OE钢所得焊缝质量较好.焊接Q960E钢梁架的气孔率和返修率显著降低。
关键词：SG90T-9C药芯焊丝；Q960E高强钢；M/A岛；抗拉强度；冲去韧性中图分类号：TG422.3文献标志码：A文章编号：1000-3738(2020)12-0053-09 Research and Development of SG90T-9C Slag-Gas Bonded Protection Flux Cored Welding Material with High Strength and ToughnessZHANG Nan'23,TIAN Zhiling',ZHANG Shuyan2,ZHANG Feihu3(1.Institute of Welding,Central Iron and Steel Research Institute,Beijing100081,China；2.Dongguan Material Gene Advanced Institute of Technology,Dongguan523808,China；3.Shougang Research Institute of Technology,Beijing100041,China)Abstract:A rutile type SG9OT-9C slag-gas bonded protection flux cored welding wire was developed.The effect of the amount of silicon and manganese on microstructure and properties of the welding wire deposited metal and weld metal by welding Q960E steel was studied.The effect of heat input on morphology of M/A island in the weld microstructure was studied.The comprehensive properties of SG90T-9C welding wire were compared with CHT91K2,ESAB91K2welding wires and H08Mn2SiA welding wire coupling HJ431flux.The results show that with increasing manganese and silicon addition,the tensile strength of the deposited metal increased,and the impact toughness increased and then decreased.With increasing heat input,the M/A island shape changed from point to block and the island gathered on boundaries.The heat input should be controlled within10kJ•pared with other welding materials*the SG90T-9C welding wire deposited metal had excellent mechanical properties*the weld quality by welding Q960E steel was better,and the porosity and repair rate by welding Q960E steel frame reduced significantly.Key words:SG90T-9C flux cored wire；Q960E high strength steel；M/A island；tensile strength；impact toughness收稿日期：2019-12-10；修订日期：2020-09-22基金项目：广东省“珠江人才计划”引进创新创业团队资助项目(2016ZT06G025)；广东省自然科学基金资助项目(2017B030306014)作者简介:张楠(1983-),男•北京人，高级工程师/副研究员，硕士通信作者:张书彦教授0引言2016年发布的GB/T1589-2016标准将六轴商用车总质量上限从55t降至49t,由此带动了轻量化商用车的发展。
洛阳双瑞：“SRSF501、SRSF501Ni无缝药芯焊丝的研制”科技成果鉴定会顺利召开
洛阳双瑞：“SRSF501、SRSF501Ni无缝药芯焊丝的研制”科技成果鉴定会顺利召开张维官【期刊名称】《金属加工：热加工》【年(卷),期】2016(000)018【总页数】2页(P8-9)【作者】张维官【作者单位】【正文语种】中文2016年8月26日，中国船舶重工集团公司科技与信息化部在洛阳主持召开了“SRSF501、SRSF501Ni无缝药芯焊丝的研制”科技成果鉴定（推介）会。
来自哈尔滨工业大学、大连船舶重工集团有限公司、江南造船(集团)有限责任公司、中船重工七〇一所、大庆油田建设集团、中铁山桥集团有限公司、沪东中华造船(集团)有限公司等11家单位的鉴定委员会专家对该科技成果进行了鉴定。
七二五所副所长谢志浩出席鉴定会，本刊记者也应邀出席，深入了解无缝药芯焊丝的最新技术进展。
技术创新是行业产业发展的动力，是企业飞跃发展的源泉。
因此，很多行业产业非常重视企业的技术创新，《中国制造2025》发展行动纲领更是以“创新驱动、质量为先、绿色发展、结构优化、人才为本”为基本方针，可见，创新对行业产业发展的重要性。
在焊接行业，特别是焊材领域，高端核心焊材一直被国外知名焊材企业垄断封锁，几乎全部依赖进口。
近年来，随着国内一些焊材企业加大对技术创新的投入，特别在无镀铜焊丝、无缝药芯焊丝、焊条以及核电用焊材等高端产品方面取得了较大的突破，打破了国外的垄断，填补了国内焊材在某一方面的空白，其中洛阳双瑞特种合金材料有限公司（以下简称“双瑞公司”）就是其中之一。
据记者了解，双瑞公司由中船重工725所（成立于1961年）控股，前身是特种焊材研制中心，主要从事各种焊接材料、焊接辅助材料、熔炼金属产品等研发、制造、销售及服务为一体的高科技企业，2009年以前主要为中船重工系统提供相关高端特种焊接材料的研发，之后开始从事民用焊材的研制、生产和销售。
公司依托自身强大的技术研发优势，经过姚润刚总经理、郭纯博士等团队成员的共同努力，在无缝药芯焊丝领域率先取得了重大的突破，实现了国产无缝药芯焊丝生产零的历史。
双相不锈钢药芯焊丝GDQA2205的研制
1 试验方法
焊接方法为 100% CO2 气体保护焊, 焊接设备为 KEMMPPI FU30 焊机. 熔敷金属的化学成分采 用化 学分析法测定; 点蚀腐 蚀试验按照美 国标准 ASTM G48 进行; 冲击试验在 JB 30B 大型冲击试验机上 按照 国家标 准 GBPT229 1994 进行; 拉 伸试验 在 INSTION200 拉伸试验机上按照国家标准 GBPT 228 2002 进行, 弯曲试验在 CMT 4305 微机控制电子万能 试验机上按照国家标准 GBPT232 1999 进行. 显微
C
Si
1
0. 024 0. 76
2
0. 024 0. 75
3
0. 025 0. 64
保证值 [ 0. 040 [ 1. 00
Mn 1. 66 1. 66 1. 57 0. 50~ 2. 00
P 0. 024 0. 026 0. 025 [ 0. 040
S 0. 010 0. 010 0. 010 [ 0. 030
图 3 腐蚀的三 种形式 Fig. 3 SEM of corrosion test samples
表 5 冲击断口基体 EDS 成分 Table 5 EDS of basal body i n impact fracture
表 4 力学性能试验结果 Table 4 Mechanical property test results
拉伸试验
弯曲试验
冲击试验
抗拉强度 RmPMPa
断后 伸长率 A ( % )
屈服强度 R eLPMPa
正弯 R eL1PGPa
背弯 R eL2PGPa
室温冲击 平均数值 J
1
775
28
600
焊接方法为 100% CO2 气体保护焊, 焊接设备为 KEMMPPI FU30 焊机. 熔敷金属的化学成分采 用化 学分析法测定; 点蚀腐 蚀试验按照美 国标准 ASTM G48 进行; 冲击试验在 JB 30B 大型冲击试验机上 按照 国家标 准 GBPT229 1994 进行; 拉 伸试验 在 INSTION200 拉伸试验机上按照国家标准 GBPT 228 2002 进行, 弯曲试验在 CMT 4305 微机控制电子万能 试验机上按照国家标准 GBPT232 1999 进行. 显微
C
Si
1
0. 024 0. 76
2
0. 024 0. 75
3
0. 025 0. 64
保证值 [ 0. 040 [ 1. 00
Mn 1. 66 1. 66 1. 57 0. 50~ 2. 00
P 0. 024 0. 026 0. 025 [ 0. 040
S 0. 010 0. 010 0. 010 [ 0. 030
图 3 腐蚀的三 种形式 Fig. 3 SEM of corrosion test samples
表 5 冲击断口基体 EDS 成分 Table 5 EDS of basal body i n impact fracture
表 4 力学性能试验结果 Table 4 Mechanical property test results
拉伸试验
弯曲试验
冲击试验
抗拉强度 RmPMPa
断后 伸长率 A ( % )
屈服强度 R eLPMPa
正弯 R eL1PGPa
背弯 R eL2PGPa
室温冲击 平均数值 J
1
775
28
600

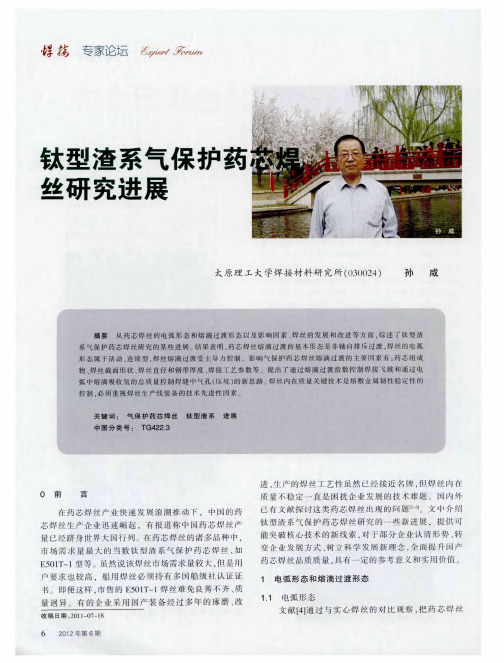

钛型渣系气保护药芯焊丝研究进展
研究表明， 随着 药 芯 焊丝 直 径 的减 小 ， 熔滴 弧 根 面
时 ， 滴 较 细 ， 渡 频率 较 高 ； 流 正 接 时 ， 况 相 反 。 熔 过 直 情
这 与 电弧 中电 子 发射 机 理 及 熔 滴 所 受 斑 点 压 力 有 关 。
其 余 参数 如 焊丝 伸 出长 度 、 护气 流量 、 接 速 度等 对 保 焊
向。原 因是 电弧 电压增 大使 电弧 长度 增 大 电弧 的氧化
导 致 焊缝 力学 性 能 的不稳 定 、 均 匀 ， 重 影 响焊 丝 的 不 严
工 艺质 量 。复 杂截 面药 芯焊 丝为 细熔滴 滴 状过 渡 ， 轴 非
性 增大 ． 熔滴 表 面张 力被减 小 。
（） ３ 电源极 性 在相 同焊接 电流 条件 下 ， 流反 接 直
２４ 焊接 工艺 参数 的影 响 ．
（ ） 接 电流 １焊
焊 接 电 流是 熔 滴尺 寸 、 渡 形态 发 过
斑点压力 ， 阻碍 熔 滴 顺 利过 渡 ， 而使 熔 滴 尺 寸 变 大 ， 因
电弧稳 定性 变差 ， 加剧 了熔 滴非 轴 向排斥 过 渡倾 向 。 文献 ［］ 药 芯 中加 入 白云石 ， ７在 焊接 时 放 出 Ｃ ：使 Ｏ， 药 粉 不 易 烧结 （ 利 克 服 “ 熔 ” 象 ） 药 芯 中加 入 的 有 滞 现 ；
俘 掳 专家论坛
可 能是 这些 组元 燃 烧放 热 ， 熔滴 温 度 升高 ． 滴 的表 使 熔
面 张力减 小 。
弧 根 面 积 较 大 ， 时产 生 的渣 柱 较 小 。 丝 的 工 艺 性 同 焊
好。
（ ） 化物 含 量增 大 时 ． ４氟 虽然 能 减小 熔 渣 的表 面 张 力 ， 熔 渣 变稀 ， 由于 Ｃ Ｆ 是 反 电离 物 质 ， 大 电极 使 但 ａ 增
时 ， 滴 较 细 ， 渡 频率 较 高 ； 流 正 接 时 ， 况 相 反 。 熔 过 直 情
这 与 电弧 中电 子 发射 机 理 及 熔 滴 所 受 斑 点 压 力 有 关 。
其 余 参数 如 焊丝 伸 出长 度 、 护气 流量 、 接 速 度等 对 保 焊
向。原 因是 电弧 电压增 大使 电弧 长度 增 大 电弧 的氧化
导 致 焊缝 力学 性 能 的不稳 定 、 均 匀 ， 重 影 响焊 丝 的 不 严
工 艺质 量 。复 杂截 面药 芯焊 丝为 细熔滴 滴 状过 渡 ， 轴 非
性 增大 ． 熔滴 表 面张 力被减 小 。
（） ３ 电源极 性 在相 同焊接 电流 条件 下 ， 流反 接 直
２４ 焊接 工艺 参数 的影 响 ．
（ ） 接 电流 １焊
焊 接 电 流是 熔 滴尺 寸 、 渡 形态 发 过
斑点压力 ， 阻碍 熔 滴 顺 利过 渡 ， 而使 熔 滴 尺 寸 变 大 ， 因
电弧稳 定性 变差 ， 加剧 了熔 滴非 轴 向排斥 过 渡倾 向 。 文献 ［］ 药 芯 中加 入 白云石 ， ７在 焊接 时 放 出 Ｃ ：使 Ｏ， 药 粉 不 易 烧结 （ 利 克 服 “ 熔 ” 象 ） 药 芯 中加 入 的 有 滞 现 ；
俘 掳 专家论坛
可 能是 这些 组元 燃 烧放 热 ， 熔滴 温 度 升高 ． 滴 的表 使 熔
面 张力减 小 。
弧 根 面 积 较 大 ， 时产 生 的渣 柱 较 小 。 丝 的 工 艺 性 同 焊
好。
（ ） 化物 含 量增 大 时 ． ４氟 虽然 能 减小 熔 渣 的表 面 张 力 ， 熔 渣 变稀 ， 由于 Ｃ Ｆ 是 反 电离 物 质 ， 大 电极 使 但 ａ 增

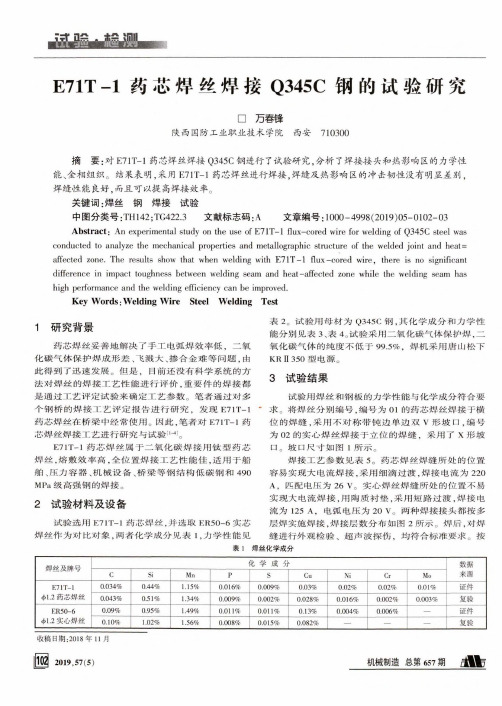

E71T-1药芯焊丝焊接Q345C钢的试验研究
E71T-1药芯焊丝焊接Q345C钢的试验研究
□万歸
陕西国防工业职业技术学院西安710300
摘 要：对E71T-1药芯焊丝焊接Q345C钢进行了试验研究，分析了焊接接头和热影响区的力学性 能、金相组织。结果表明，采用E71T-1药芯焊丝进行焊接，焊缝及热影响区的冲击韧性没有明显差别，
焊缝性能良好，而且可以提高焊接效率。 关键词:焊丝钢焊接试验
数据 来源 证件 复验
表5焊接工艺参数
道间温度 编号 电流/A 电压/V
气流量
/r
/（lamin'1）
备注
01 220
26
<200
焊第4道前，
20
采用碳弧气刨清根
02 125
20
<200
20
—
GB/T 2650〜2654—2008系列标准制备力学性能试验 试样，测试其强度、塑性、硬度和冲击韧性等指标。测试
表1焊丝化学成分
焊丝及牌号
E71T-1 <#>1.2药芯焊丝
ER50-6 </>1.2实心焊丝
C 0.034% 0.043% 0.09% 0.10%
Si 0.44% 0.51% 0.95% 1.02%
Mn 1.15% 1.34% 1.49% 1.56%
化学成分
P
S
Cu
0.016%
0.009%
0.03%
0.009%
0.002%
0.028%
0.011%
0.011%
0.13%
0.008%
0.015%
0.082%
Ni 0.02% 0.016% 0.004%
—
Cr 0.02% 0.002% 0.006%
□万歸
陕西国防工业职业技术学院西安710300
摘 要：对E71T-1药芯焊丝焊接Q345C钢进行了试验研究，分析了焊接接头和热影响区的力学性 能、金相组织。结果表明，采用E71T-1药芯焊丝进行焊接，焊缝及热影响区的冲击韧性没有明显差别，
焊缝性能良好，而且可以提高焊接效率。 关键词:焊丝钢焊接试验
数据 来源 证件 复验
表5焊接工艺参数
道间温度 编号 电流/A 电压/V
气流量
/r
/（lamin'1）
备注
01 220
26
<200
焊第4道前，
20
采用碳弧气刨清根
02 125
20
<200
20
—
GB/T 2650〜2654—2008系列标准制备力学性能试验 试样，测试其强度、塑性、硬度和冲击韧性等指标。测试
表1焊丝化学成分
焊丝及牌号
E71T-1 <#>1.2药芯焊丝
ER50-6 </>1.2实心焊丝
C 0.034% 0.043% 0.09% 0.10%
Si 0.44% 0.51% 0.95% 1.02%
Mn 1.15% 1.34% 1.49% 1.56%
化学成分
P
S
Cu
0.016%
0.009%
0.03%
0.009%
0.002%
0.028%
0.011%
0.011%
0.13%
0.008%
0.015%
0.082%
Ni 0.02% 0.016% 0.004%
—
Cr 0.02% 0.002% 0.006%
常用各种焊丝型号
常⽤各种焊丝型号堆焊焊剂常⽤各种焊丝型号⼀、⼀般常⽤焊丝1 、DY-YJ502 (Q)钛型渣系的药芯焊丝。
⼯艺、⼒学性能优良，能够进⾏全位置焊接，特别是优良的低温韧性，以达到船级社3y级认证。
⼴泛⽤于造船、钢结构、桥梁等。
2 、DY-YJ507( Q)碱型渣系的药芯焊丝。
⼒学性能优良，扩散氢含量低，具有优良的低温抗裂性能。
-40度冲击功可达到80以上。
⽤于机械制造、⽔电、⽯油化⼯设备等。
3 、DY-YJ607( Q)碱型渣系的药芯焊丝。
⼒学性能优良，扩散氢含量低，适⽤于60公⽄级⾼强⾼韧性钢的焊接。
4 、YJ502CrNiCu (Q)钛型全位置焊接药芯焊丝。
⽤于耐⼤⽓腐蚀钢的焊接。
如海洋平台的焊接⽤。
5 、YJ502Ni (Q)钛型全位置焊接药芯焊丝。
低温冲击吸收功⾼，满⾜-40度⽓温下⾦属结构的使⽤。
⼆、耐热钢系列药芯焊丝1 、DY-YR302( Q钛型渣系的药芯焊丝，适⽤于1Cr-0.5Mo和1.25Cr-0.5Mo 耐热钢的焊接⽤，⼴泛⽤于锅炉压⼒容器⾏业。
2 、DY-YR312( Q)适⽤于12CrMoV珠光体耐热钢的焊接，⼴泛⽤于锅炉压⼒容器⾏业。
3 、DY-YR317(Q)碱性渣系药芯焊丝。
适⽤于12CrMoV 珠光体耐热钢的焊接，具有优良的低温冲击性能。
4 、DY-YR402( Q)⽤于2.25Cr-1Mo 耐热钢焊接。
三、不锈钢⽤⽓保护焊药性焊丝1 、DY-YA308 ( Q) 18％Cr-8％Ni 不锈钢焊接⽤。
2 、DY-YA308L(Q)超低碳18% Cr-8 % Ni不锈钢焊接⽤。
3 、DY-YA309 ( Q)异种钢焊接或复合钢板及堆焊不锈钢时过渡层焊接⽤。
4 、DY-YA316(Q) 18%Cr-12%Ni 不锈钢焊接⽤。
四、⽓保护堆焊药芯焊丝1 、DY-YD350(Q)⼴泛⽤于堆焊⾦属间磨损部件和轻度的⼟砂磨损的部件，HRC35.2 、DY-YD450 ( Q)适于堆焊耐⼟砂磨损和耐⾦属间磨损的部件，HRC45.3 、DY-YD600( Q)⼴泛⽤于耐⼟砂磨损的部件，HRC55-60.五、埋弧堆焊药芯焊丝1 、DY-YD14( M主要⽤于碳钢和低合⾦钢零部件的修复或作其它堆焊材料的过渡层，HRC26±2.2 、DY-YD224B( M主要⽤于热轧辊和其它耐磨损件的堆焊和修复，HRC59.3 、DY-YD420( M含铬13%的马⽒体型堆焊药芯焊丝，耐腐蚀，耐磨损。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊 缝 金 属 的 冲 击韧 性 。而 获 得 细小 针 状 铁 素体 是 确
保 高 韧 性 的 有 效 途径 ，研 制 该 高韧 性 焊 丝 ，在 成分
上 选 择 Ｍｎ Ｓ － ｉＢ 为焊 丝 的 合金 系 。在 大 量 试验 —ｉ —作 Ｔ
结 果 中 发现 ，当焊 缝 中 添加 ｗ ０４ ％时 ，Ｎｉ ＝ ．５ 元素 对 低温 冲 击 韧 性 有 明 显 的改 善 作 用 。在 研 制 过 程 中
出 了低 温 冲 击韧 性 优 异 ，立 焊 操 作 工 艺优 良的 新 配
方 、新 渣 系 的 Ｊ ＹＪ Ｏ１ １ 丝 。该 焊 丝 已 通 过 Ｑ． ５ Ｌ焊 了中 国 、美 国 、英 国、挪 威 四 国船 级 社 ４ ＹＨ１ 级 别 ０
中 的非 金 属 夹 杂物 。
钛 型药芯焊丝配方中金红石 占据的比重较大 ，
量 ，我们 也 通过 从 配 方 上调 整 氟 化物 的 含量 来 减 少
氢 的 来源 。
点的 出现 会 严重 影 响韧 性 。
提 高我 国药 芯焊 丝 的市 场 地 位 ，满 足 船 厂 特殊 需 求
外 ，还 对 我 国药 芯 焊 丝 的发 展 研 究有 一 定 的意 义 。
置焊 接 工 艺性 能优 良 ，可 以在 较 大 的 焊接 参 数 下进
行立 焊操 作 ，并保持 良好 的 电弧 稳 定性 和 焊 接操 作
订 单 的迅 速 减 少 在一 定 程 度 上影 响到 生 产 药 芯焊 丝
（ 质量分数 ） （ ％）
Ｍｎ ０
１ ． ２Ｏ
Ｍｇ Ｏ ＳＯ２ Ａｌ Ｆ ２ ３ 其 他 ｉ ２ ０３ ｅｏ
ｌ． 】 Ｏ ７ ． Ｏ ４０ ． ２Ｏ ． 余量
的 焊材 厂 家 ，市场 竞 争 愈加 激 烈 。在 这种 情 况 下 ， 金 桥 公 司意 识 到 只有 优 质 的 焊 丝才 能 得 到船 厂 的 认 可 。面 对 新 形 势 下 的 造 船 市 场 ，从 ２ ０ 年 开 始 ， ０９
含Ｎ 高韧性钛型药芯焊丝的研制 ｉ
天津市金桥 焊材 集团有 限公 司 （ ０ ３ ０ 贾吉荣 ３０ ０ ） 张 健 杨建 东
【 摘要ｌ 本文所提及 的Ｊ Ｙ ５ １ １ 药芯焊丝 Ｑ．Ｊ０ Ｌ
是 基 于船 厂 焊接 合拢 缝 时容 易 出现 裂 纹 而研 制 的 。
该 焊 丝 的 特 点 是 对 环 境 温 度 的 变 化 影 响 很 小 ， 在
韧 性 的 目的 ，设 计 出符 合要 求 的渣 系至 关 重要 ，表
１ 该 药 芯焊 丝焊 渣 的 主要 组 成 成分 。 为
表１ 焊渣的主要组成成分
ＴＯ２ ｉ
５． ５０
产 能 也越 来 越 大 ，但是 近 年 来 受到 国际 金 融 危机 的 影 响 ，造 船 企 业 面 临着 前 所 未 有的 困难 。 船厂 造 船
金 红 石 可 以 调 整 熔 渣 的 熔 点 和 粘 度 。 在 试 验 中发
的认 可 ，并 已经 在部 分 船 厂 推广 使 用 。 １研 制 该 焊 丝 的 意 义 ． 我 国大 部 分 船 厂 分 布在 北 方 沿 海 地 带 ，进 入冬 季 时 间较 早 ，早 晚温 差 大 ，受 气候 因素 的 影 响 ，使
参 … 蔼
兹 １ ＿ ９
除 了研 究 以 上 几点 影 响韧 性 的主 要 因素 外 ，减 少 熔 敷 金 属 中的 氢含 量 也是 保 证高 韧 性 的关 键 。含 氢 量
过 高 通常 会 在拉 力 棒和 冲 击块 中发 现氢 白点 ，氢 白
也 烤 不 下来 。 为 了使 药粉 的含 水 量 更低 ，我们 又 在 烘 烤 方法 等 方 面 展开 讨论 。除 了 从源 头 上 减 少含水
用 普 通 药 芯 焊 丝 进 行 焊 接 操 作 会 出 现 各 种 形 式 的 裂 纹 。 尤 其 是 焊 接 应 力 集 中 、结 构 较 复 杂 的 部 位 时 更容 易 产 生 裂纹 。据 各 大 船厂 介 绍 ， 日本神 户制 钢 ＤＷ １ ０ 焊 丝 的 抗 裂性 较 为 优 异 。收 到船 厂如 ０Ｅ 此 重 要 的 反 馈 信 息 后 金 桥 公 司 立 即 组 织 相 关 研 发
公 司投 入 到 研制 新 型 钛 型 药 芯焊 丝 的 工作 中 。研 制
注 ：表 中数 据 由ｘ Ｒ ｙ 光 光谱 仪 （ Ｒ ９０ ）分 析测 定 。 — ａ荧 Ａ Ｅ９０
从 表 ｌ 发 现 ，与 以 往 在 钛 型 药 芯 焊 丝 中 常 用 中
的 Ｔ Ｏ 一 Ｏ— ｉ 渣 系有 所 不 同 ，我们 通 过 反 复 的 ｉ Ｍｎ Ｓ Ｏ： 试 验 调 整 增加 了渣 系 的碱 度 ， 目的 是减 少 焊 缝 金 属
现 ，随 着 金 红 石 使 用量 的 增 加 ，电弧 更 加 稳 定 ，但
是 过 量 使 用 金 红 石 会造 成 夹 杂 物 增 多 ，影 响 韧 性 。 通 过 优 化 配 方 中 各种 脱 氧 元 素 的含 量 ，来 进一 步 控
制 焊 缝 金 属 中 的 非金 属夹 杂 物 ，也 能 够 有 效地 改善
一
人 员进 行 研 究 ，凭借 强大 的 研 发 研 制 出了Ｊ ＹＪ０ １ 焊 Ｑ． ５ １ Ｌ
丝 。该 焊 丝 的 成 功研 制 和 推 广 使 用 ，除 了将极 大 地
４ ～ 一 ０℃ 之 间 依 然 有 较 好 的 低 温 冲 击 韧 性 。 全 位 ０ ２
性 能
２高韧性 配方的研究与原 材料控 制 ．
考 虑 到 此 次 设计 的 配方 要 满 足 优 异 的抗 裂 性 ， 有 必要 对 焊 丝 低温 冲击 韧 性 进 行研 究 。要 想达 到 高
随 着 我 国造 船 行 业 的迅 速 发 展 ，我 国 药芯 焊 丝
驶 入 了发 展 的快 车 道 ，药 芯 焊 丝 的 品种 越 来越 多 ，
保 高 韧 性 的 有 效 途径 ，研 制 该 高韧 性 焊 丝 ，在 成分
上 选 择 Ｍｎ Ｓ － ｉＢ 为焊 丝 的 合金 系 。在 大 量 试验 —ｉ —作 Ｔ
结 果 中 发现 ，当焊 缝 中 添加 ｗ ０４ ％时 ，Ｎｉ ＝ ．５ 元素 对 低温 冲 击 韧 性 有 明 显 的改 善 作 用 。在 研 制 过 程 中
出 了低 温 冲 击韧 性 优 异 ，立 焊 操 作 工 艺优 良的 新 配
方 、新 渣 系 的 Ｊ ＹＪ Ｏ１ １ 丝 。该 焊 丝 已 通 过 Ｑ． ５ Ｌ焊 了中 国 、美 国 、英 国、挪 威 四 国船 级 社 ４ ＹＨ１ 级 别 ０
中 的非 金 属 夹 杂物 。
钛 型药芯焊丝配方中金红石 占据的比重较大 ，
量 ，我们 也 通过 从 配 方 上调 整 氟 化物 的 含量 来 减 少
氢 的 来源 。
点的 出现 会 严重 影 响韧 性 。
提 高我 国药 芯焊 丝 的市 场 地 位 ，满 足 船 厂 特殊 需 求
外 ，还 对 我 国药 芯 焊 丝 的发 展 研 究有 一 定 的意 义 。
置焊 接 工 艺性 能优 良 ，可 以在 较 大 的 焊接 参 数 下进
行立 焊操 作 ，并保持 良好 的 电弧 稳 定性 和 焊 接操 作
订 单 的迅 速 减 少 在一 定 程 度 上影 响到 生 产 药 芯焊 丝
（ 质量分数 ） （ ％）
Ｍｎ ０
１ ． ２Ｏ
Ｍｇ Ｏ ＳＯ２ Ａｌ Ｆ ２ ３ 其 他 ｉ ２ ０３ ｅｏ
ｌ． 】 Ｏ ７ ． Ｏ ４０ ． ２Ｏ ． 余量
的 焊材 厂 家 ，市场 竞 争 愈加 激 烈 。在 这种 情 况 下 ， 金 桥 公 司意 识 到 只有 优 质 的 焊 丝才 能 得 到船 厂 的 认 可 。面 对 新 形 势 下 的 造 船 市 场 ，从 ２ ０ 年 开 始 ， ０９
含Ｎ 高韧性钛型药芯焊丝的研制 ｉ
天津市金桥 焊材 集团有 限公 司 （ ０ ３ ０ 贾吉荣 ３０ ０ ） 张 健 杨建 东
【 摘要ｌ 本文所提及 的Ｊ Ｙ ５ １ １ 药芯焊丝 Ｑ．Ｊ０ Ｌ
是 基 于船 厂 焊接 合拢 缝 时容 易 出现 裂 纹 而研 制 的 。
该 焊 丝 的 特 点 是 对 环 境 温 度 的 变 化 影 响 很 小 ， 在
韧 性 的 目的 ，设 计 出符 合要 求 的渣 系至 关 重要 ，表
１ 该 药 芯焊 丝焊 渣 的 主要 组 成 成分 。 为
表１ 焊渣的主要组成成分
ＴＯ２ ｉ
５． ５０
产 能 也越 来 越 大 ，但是 近 年 来 受到 国际 金 融 危机 的 影 响 ，造 船 企 业 面 临着 前 所 未 有的 困难 。 船厂 造 船
金 红 石 可 以 调 整 熔 渣 的 熔 点 和 粘 度 。 在 试 验 中发
的认 可 ，并 已经 在部 分 船 厂 推广 使 用 。 １研 制 该 焊 丝 的 意 义 ． 我 国大 部 分 船 厂 分 布在 北 方 沿 海 地 带 ，进 入冬 季 时 间较 早 ，早 晚温 差 大 ，受 气候 因素 的 影 响 ，使
参 … 蔼
兹 １ ＿ ９
除 了研 究 以 上 几点 影 响韧 性 的主 要 因素 外 ，减 少 熔 敷 金 属 中的 氢含 量 也是 保 证高 韧 性 的关 键 。含 氢 量
过 高 通常 会 在拉 力 棒和 冲 击块 中发 现氢 白点 ，氢 白
也 烤 不 下来 。 为 了使 药粉 的含 水 量 更低 ，我们 又 在 烘 烤 方法 等 方 面 展开 讨论 。除 了 从源 头 上 减 少含水
用 普 通 药 芯 焊 丝 进 行 焊 接 操 作 会 出 现 各 种 形 式 的 裂 纹 。 尤 其 是 焊 接 应 力 集 中 、结 构 较 复 杂 的 部 位 时 更容 易 产 生 裂纹 。据 各 大 船厂 介 绍 ， 日本神 户制 钢 ＤＷ １ ０ 焊 丝 的 抗 裂性 较 为 优 异 。收 到船 厂如 ０Ｅ 此 重 要 的 反 馈 信 息 后 金 桥 公 司 立 即 组 织 相 关 研 发
公 司投 入 到 研制 新 型 钛 型 药 芯焊 丝 的 工作 中 。研 制
注 ：表 中数 据 由ｘ Ｒ ｙ 光 光谱 仪 （ Ｒ ９０ ）分 析测 定 。 — ａ荧 Ａ Ｅ９０
从 表 ｌ 发 现 ，与 以 往 在 钛 型 药 芯 焊 丝 中 常 用 中
的 Ｔ Ｏ 一 Ｏ— ｉ 渣 系有 所 不 同 ，我们 通 过 反 复 的 ｉ Ｍｎ Ｓ Ｏ： 试 验 调 整 增加 了渣 系 的碱 度 ， 目的 是减 少 焊 缝 金 属
现 ，随 着 金 红 石 使 用量 的 增 加 ，电弧 更 加 稳 定 ，但
是 过 量 使 用 金 红 石 会造 成 夹 杂 物 增 多 ，影 响 韧 性 。 通 过 优 化 配 方 中 各种 脱 氧 元 素 的含 量 ，来 进一 步 控
制 焊 缝 金 属 中 的 非金 属夹 杂 物 ，也 能 够 有 效地 改善
一
人 员进 行 研 究 ，凭借 强大 的 研 发 研 制 出了Ｊ ＹＪ０ １ 焊 Ｑ． ５ １ Ｌ
丝 。该 焊 丝 的 成 功研 制 和 推 广 使 用 ，除 了将极 大 地
４ ～ 一 ０℃ 之 间 依 然 有 较 好 的 低 温 冲 击 韧 性 。 全 位 ０ ２
性 能
２高韧性 配方的研究与原 材料控 制 ．
考 虑 到 此 次 设计 的 配方 要 满 足 优 异 的抗 裂 性 ， 有 必要 对 焊 丝 低温 冲击 韧 性 进 行研 究 。要 想达 到 高
随 着 我 国造 船 行 业 的迅 速 发 展 ，我 国 药芯 焊 丝
驶 入 了发 展 的快 车 道 ，药 芯 焊 丝 的 品种 越 来越 多 ，
