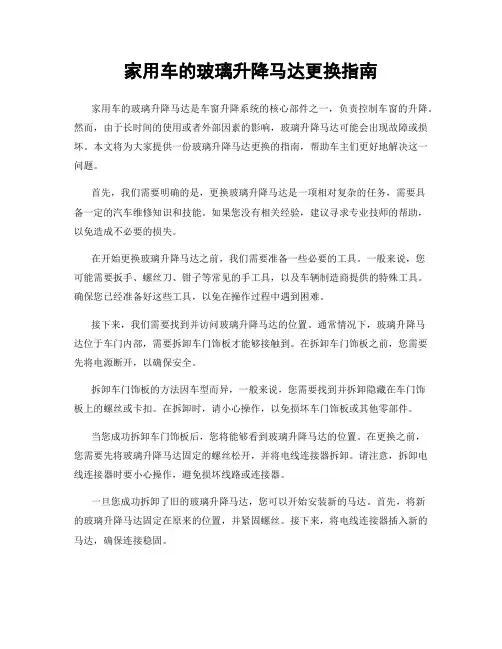

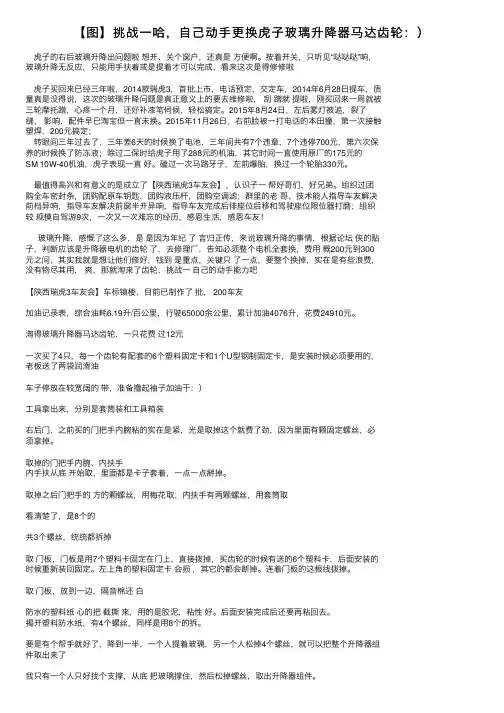

家用车的玻璃升降马达更换指南家用车的玻璃升降马达是车窗升降系统的核心部件之一，负责控制车窗的升降。
然而，由于长时间的使用或者外部因素的影响，玻璃升降马达可能会出现故障或损坏。
本文将为大家提供一份玻璃升降马达更换的指南，帮助车主们更好地解决这一问题。
首先，我们需要明确的是，更换玻璃升降马达是一项相对复杂的任务，需要具备一定的汽车维修知识和技能。
如果您没有相关经验，建议寻求专业技师的帮助，以免造成不必要的损失。
在开始更换玻璃升降马达之前，我们需要准备一些必要的工具。
一般来说，您可能需要扳手、螺丝刀、钳子等常见的手工具，以及车辆制造商提供的特殊工具。
确保您已经准备好这些工具，以免在操作过程中遇到困难。
接下来，我们需要找到并访问玻璃升降马达的位置。
通常情况下，玻璃升降马达位于车门内部，需要拆卸车门饰板才能够接触到。
在拆卸车门饰板之前，您需要先将电源断开，以确保安全。
拆卸车门饰板的方法因车型而异，一般来说，您需要找到并拆卸隐藏在车门饰板上的螺丝或卡扣。
在拆卸时，请小心操作，以免损坏车门饰板或其他零部件。
当您成功拆卸车门饰板后，您将能够看到玻璃升降马达的位置。
在更换之前，您需要先将玻璃升降马达固定的螺丝松开，并将电线连接器拆卸。
请注意，拆卸电线连接器时要小心操作，避免损坏线路或连接器。
一旦您成功拆卸了旧的玻璃升降马达，您可以开始安装新的马达。
首先，将新的玻璃升降马达固定在原来的位置，并紧固螺丝。
接下来，将电线连接器插入新的马达，确保连接稳固。
在安装完成后，您可以进行一些简单的测试，以确保新的玻璃升降马达工作正常。
您可以尝试升降车窗，观察马达的运转情况和窗户的升降效果。
如果一切正常，您可以重新安装车门饰板，确保固定牢靠。
总结起来，更换家用车的玻璃升降马达是一项需要谨慎操作的任务。
在进行操作之前，确保您具备必要的工具和知识，并且有一定的汽车维修经验。
如果您对自己的能力不太有信心，不妨寻求专业技师的帮助。
通过正确的操作和维护，您可以确保车窗的正常使用，提高驾驶的安全性和舒适性。
拆卸和安装窗框和车窗升降器1 - 窗框拆卸：小心！在车门内侧-箭头- 有一个用于侧面安全气囊的传感器，为此请注意有关安全气囊的安全规程→维修分组号69❑拆下车门饰板。
→维修分组号70❑脱开电气插头连接。
❑拆下车窗升降器马达→图❑旋出螺栓-9-。
❑拧出螺栓-5-、-9- 和-11-。
❑旋出螺栓-7 - 和-10-，然后将窗框与车窗升降器一起向上从车门中取出。
安装：❑装配前将车窗玻璃的一半缩入窗框中。
❑将窗框和车窗升降器从上部装入车门中。
❑将车门侧的上半部分成型密封条扣入窗框上部。
❑按顺序-7-；-5-；-10- 和-11- 拧入紧固螺栓（不拧紧）。
❑用手拧紧定位螺栓-7- 和带肩螺栓-11-。
❑将窗框-1- 上部略微向里按压。
❑以32 Nm 的力矩拧紧螺栓-5 - 和-10-。
❑将固定螺栓-箭头- 拧入窗框的纵支撑内。
❑用32 Nm 的力矩拧紧定位螺栓-7-。
❑以10 Nm 的力矩拧紧螺栓-11-。
2 - 车窗升降器❑为了装入车门中，与窗框用螺栓拧在一起。
3 - 锁紧螺母❑插在车门凸缘上4 - 前车门5 - 星形螺栓❑32 Nm6 - 盖罩7 - 配合螺栓❑32 Nm8 - 自攻螺钉❑ 2.5 Nm9 - 带肩螺栓❑ 6 Nm10 - 星形螺栓❑32 Nm11 - 星形螺栓❑10 Nm窗框密封条––将窗框-1- 安装到车门-5- 内之前，检查密封条-6- 和-2- 的正确安装位置。
–必要时更新密封条–取下密封条上的纸保护膜并如图所示将其压紧在窗框上。
–将窗框装入车门内并拧入定位螺栓-4- 和带肩螺栓-3-。
调整元件说明♦如果维修时必须拆卸和安装窗框，则要注意下列各点和下面说明的拧紧顺序。
♦调节元件可以自动调整，即它可补偿位置公差。
–首先检查调节元件的基本位置。
–在安装窗框前调节元件必须始终处于基本位置。
–在位置-a- 上调节元件处于基本位置。
–在位置-b- 上调节元件处于终端位置。
调节元件的功能–在旋入螺栓-5- 时，调节元件的上部件-3- 从下部件-2- 中自动旋出，从而补偿窗框-4- 和车门基体-1- 之间的间隙。
五、电动车窗拆装工艺1。
拆卸准备工作下面我们以奇瑞A3的电动车窗为例,讲解一下其拆装过程。
拆卸一定要在了解其工作原理，和拆装工艺的基础上进行。
整理现场零件和拆装工具，准备好抹布及清洁工具。
拆卸工具：密封条拆卸工具，梅花和一字起,套筒拆卸扳手一套、防护四件套.跟换零件:门板密封膜，内饰防水膜专用胶2．拆卸步骤拆卸之前做好防护，关闭点火开关，断开蓄电池。
用密封条拨片,拆下密封条，拆下车窗上部饰盖.用密封条拨片，拆下门窗控制开关和门把手以及门灯，找到暗藏的紧固螺栓两颗，紧固螺丝5颗。
用螺丝刀拆下5颗门板紧固螺丝。
用8mm套筒扳手拆下2颗紧固螺栓。
这时可以轻轻将门板下部抬起。
拆下内侧门把手，将其置于门板里. 将车内自锁开关的锁柱，按进门板里。
断开其显示灯插接器，线束置于门板里。
拆下控制开关，将其插接器置于门板里.找到电机控制插接器，断开插接器，找到电机固定螺栓（三个10mm螺钉）找到升降器固定螺栓(上下各一个10mm螺钉），找到玻璃固定卡槽的固定螺栓（如果没有看见,可以通电后移动玻璃位置找到两个十字螺钉）.依次按照顺序，用10mm套筒扳手拆卸玻璃固定卡槽的固定螺栓，拆卸时一人协作双手携住玻璃防止滑落。
拆卸玻璃卡槽紧固螺钉时，需两人配合。
拆卸车窗玻璃,稍微斜向上，慢慢抽出,放到零件台上。
断开电机插接器，拆卸电机紧固螺母。
拆卸升降器紧固螺母。
拆卸电机紧固螺栓，一人协作扶住电机，另一人拆卸玻璃升降器紧固螺栓.待螺栓拆卸完毕后，将其轻轻放倒于车门里，从最大的车门空中取出即可.安装工艺与此相反，注意：1.一定要调整好玻璃的位置再安装,以免影响其动作或破坏滑槽。
2.螺母紧固顺序：玻璃卡槽紧固螺母—升降器固定螺母-电机固定螺母。
3.跟换车门防水密封膜.4.装好后一定要进行测试验收，如果出现问题一定要找到根源，重新安装.。
汽车电动玻璃升降器的结构汽车电动玻璃升降器的结构有很多精彩之处。
它的基本功能是让车窗上下移动，简单却很有意思。
这个小装置让我们的驾车体验变得更方便，特别是在天气热的时候，打开窗户透透气，简直是绝了。
一、结构组成1.1 电动机电动机是升降器的心脏，提供动力。
你可以想象一下，按下按钮，电动机迅速启动，窗户应声而动。
它一般是直流电动机，工作效率高，能量损耗少。
真是个小功率的“大力士”。
1.2 齿轮和滑轮然后，电动机的力量通过齿轮和滑轮传递。
这些小部件看似不起眼，却是整个系统的关键。
齿轮精密地啮合在一起，确保了窗户的顺畅移动。
听到“咯吱”一声，窗户悄悄升起，真是让人惊喜。
二、工作原理2.1 开关控制升降器的工作完全依赖开关。
司机只需轻轻一按，电流就开始流动。
这个过程其实很简单，但背后却是复杂的电路设计。
没想到，一个小小的按钮，能引发如此大动作。
2.2 电流传导电流通过线路，来到电动机。
电动机将电能转化为机械能，强劲有力，窗户在它的推动下缓缓上升或下降。
像魔术一样，窗户就能在你指尖的控制下自由运动。
2.3 安全保护当然，安全是第一位的。
升降器里会有一些保护装置，比如过载保护。
这样一来，假如窗户卡住，电动机会停止工作，避免损坏。
这点设计真的很贴心，保护了我们的爱车。
三、材料选择3.1 金属与塑料升降器的材料选择也很讲究。
大部分零件都是金属，比如铝或钢，既结实又耐用。
还有一些部分会用到塑料，轻便而且耐腐蚀。
每个材料都有它独特的作用，真是精雕细琢。
3.2 耐久性测试为了保证升降器的使用寿命，制造商会进行耐久性测试。
经过反复的试验，确保它在各种环境下都能正常工作。
这样的质量把控，给了我们安全感，使用时也能更放心。
四、未来展望未来，电动玻璃升降器的发展前景广阔。
随着科技的进步，智能化的趋势越来越明显。
想象一下，未来可能会有语音控制的窗户，真的是太酷了！只需一句话，窗户就能自动升降，方便又时尚。
总的来说，电动玻璃升降器的结构虽然简单，但其背后的技术与设计让人佩服不已。
教你拆修汽车绳轮式电动玻璃升降器汽车玻璃升降器是现代汽车中常见的一个组件，它可以方便地将汽车玻璃上升和下降。
然而，由于长期使用或车辆受损，玻璃升降器可能会损坏，需要进行修理。
这篇文章将为您介绍如何拆卸和维修汽车绳轮式电动玻璃升降器。
步骤一：找到电动升降器的位置首先，您需要确定汽车的电动升降器的确切位置和类型。
通常，电动升降器安装在车门内部，因此需要打开车门检查。
步骤二：取下内部面板使用螺丝刀和扳手等工具，取下内部门面板。
如果您不确定如何拆卸面板，请参考车辆的用户手册或在线视频教程。
步骤三：检查电线连接检查电线连接是否正确，并检查是否有裂纹或损坏。
如果发现裂缝或机械损伤，则需要更换电池电缆。
步骤四：拆卸电动升降器现在，您需要找到电动升降器。
在门内部，您可以看到一个铁箱，内部装有升降器。
取下电动器电缆，然后拆卸电动升降器。
您需要卸下几个螺丝和一些紧固夹。
注意这些部件的位置和安装方式。
步骤五：维护电动升降器拆卸电动升降器后，您需要检查其状态。
首先，检查所有绳轮和绳索是否正常移动。
如果他们松动，就需要重新安装。
如果绳轮磨损，就需要更换这些部件。
如果绳索磨损，也需要更换。
注意所有绳索的位置，确保重新安装正确。
步骤六：重新安装组件检查电动升降器的状态后，请重新安装所有组件。
确保所有部件的位置与在拆卸时相同。
安装完成后，再次检查所有电线连接和绳索位置是否正确，确保其正常工作。
测试玻璃升降器是否正常工作。
如果没有问题，重新安装门面板。
总之，拆卸和维修汽车绳轮式电动玻璃升降器需要一些技巧和专业知识。
如果您不熟悉汽车维修，请寻找专业技术人员的帮助。
同时，定期检查汽车所有的组件和技术，在实际生活中起到一定的作用，可以避免不必要的经济和时间浪费，提高了汽车的安全性能。
除了上述基本的维修步骤外，还有一些额外的注意事项，有助于更好地维修汽车绳轮式电动玻璃升降器。
首先，需要检查电源系统是否正常工作。
如果车辆的电池出现故障或没有足够的电量供应，玻璃升降器可能无法正常工作。

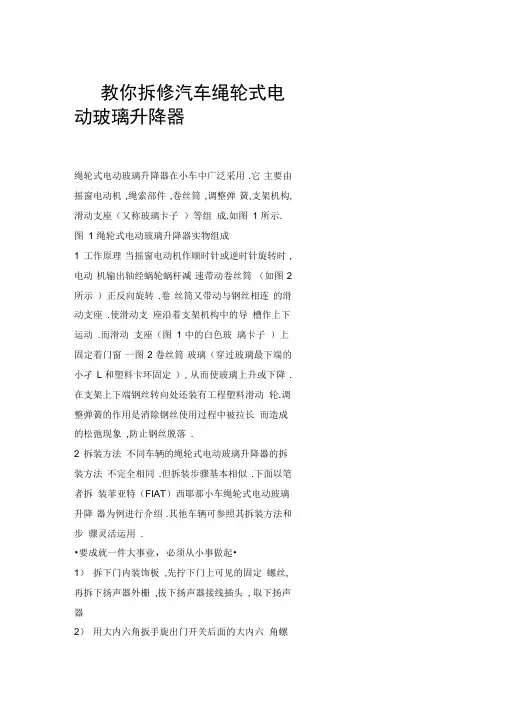

教你拆修汽车绳轮式电动玻璃升降器绳轮式电动玻璃升降器在小车中广泛采用.它主要由摇窗电动机,绳索部件,卷丝筒,调整弹簧,支架机构,滑动支座（又称玻璃卡子）等组成.如图 1 所示.图 1 绳轮式电动玻璃升降器实物组成1 工作原理当摇窗电动机作顺时针或逆时针旋转时,电动机输出轴经蜗轮蜗杆减速带动卷丝筒（如图2 所示）正反向旋转.卷丝筒又带动与钢丝相连的滑动支座.使滑动支座沿着支架机构中的导槽作上下运动.而滑动支座（图 1 中的白色玻璃卡子）上固定着门窗一图2 卷丝筒玻璃（穿过玻璃最下端的小孑L 和塑料卡环固定）, 从而使玻璃上升或下降. 在支架上下端钢丝转向处还装有工程塑料滑动轮.调整弹簧的作用是消除钢丝使用过程中被拉长而造成的松弛现象,防止钢丝脱落.2 拆装方法不同车辆的绳轮式电动玻璃升降器的拆装方法不完全相同.但拆装步骤基本相似.下面以笔者拆装菲亚特（FIAT）西耶那小车绳轮式电动玻璃升降器为例进行介绍.其他车辆可参照其拆装方法和步骤灵活运用.•要成就一件大事业，必须从小事做起•1）拆下门内装饰板,先拧下门上可见的固定螺丝,再拆下扬声器外栅,拔下扬声器接线插头, 取下扬声器2）用大内六角扳手旋出门开关后面的大内六角螺杆,取出门开关小护板.3）用小内六角扳手旋出门扶手前端下部的一颗小内六角螺杆. 拆下电动窗开关板.拆下的小部件如图 3 所示.4）将上述固定螺丝的小板件全部拆出后.双手用力往外拉内门护板（内有带螺纹的塑料卡子卡住,应稍用力往外拉）,即可取下内门护板.露出如图4 所示实物图3 拆下的小部件图 4 取下内门护板实物图图,可看到电动车窗局部图.5）将图4 中标记的螺钉全部旋出,拔出电动车窗电动机上的连线插头（图4 中"电动车窗"指引线下方）.此时电动车窗已松动,但由于车窗玻璃还未与升降器脱离,所以还不能取出.6）这是关键的一步.初学者往往在这一步不知道怎样将升降器与玻璃脱离而不知所措.方法是将升降器稍稍往上升一点,使底部的白色卡子露出•用一小块平面镜放到卡-T-的后面,以便从镜子中看到卡子上卡环的缺口位置,然后用涨圈器（若没有,用尖嘴钳也可）对准玻璃另一面卡环的缺口,将卡环涨开拉出（应小心用力,不得将卡环弄断）.稍用力将玻璃往外挤.使玻璃脱离白色卡子, 再将玻璃推向最高处.也就是将玻璃窗全部关闭. 用胶带胶住玻璃窗,以防下落.7）完成上述工作后,将升降器从螺孔中取出, 往左旋转,从开口中斜向拉出升降器,如图5所示.8）安装升降器时即按上述拆卸的相反顺序进《汽车电器》2o10年第7期一婶图 5 斜向拉出升降器行安装.注意放人升降器时,应斜向进入,不得碰破门内的防护漆.固定升降器的螺丝后,再将窗玻璃放下,将玻璃最下端的孔插入卡子的横销中,再插入卡环即可.3 维修技1"5 绳轮式电动玻璃升降器是个易损件,而且价格不菲.若知道拆装方法和简单维修,对于一些小故障可自行排除,能节约一笔不小的费用. 电动升降器的常见故障主要有 3 种:一是卷丝轮磨损;二是钢丝不良或脱轨;三是摇窗电动机损坏.1）卷丝轮磨损是易发故障.笔者更换的电动车窗很多都是卷丝轮磨损造成的.由于卷丝轮是塑料制品,使用时间久了容易出现磨损故障,若损坏很难购买到新件.可从旧件拆下更换.更换卷丝轮后.应注意钢丝的绕制方法,两根钢丝应按相反的方向绕在卷丝轮上各2 圈,左边钢丝从右边出,右边的钢丝从左边出.绕好后将卷丝轮连同钢丝卡入槽内.同时将调整弹簧内的内管也卡入两边的槽内.将卷丝轮盖及电动机用3 颗螺丝固定.如图 6 所示.图 6 卷丝轮盖及电动机用 3 颗螺丝固定2）钢丝不良或脱轨也是常见故障,钢丝不良主要表现为钢丝有毛刺,钢丝折痕过多,钢丝断几种,排除时只有更换钢丝,但钢丝很难买到新件.只能从旧件上拆换.钢丝脱轨比较容易排除.拆下升降器后.将调整弹簧内管插入钢丝槽内.用改锥将脱轨的钢图7 用改锥将脱轨的钢丝撬入丝撬入即可,如图7 所示.3）升降器摇窗电动机损坏的故障反而不多见. 若损坏了.更换起来也比较方便.只要将摇窗电动机及其转动轴拆出,更换新电动机即可.而且摇窗电动机可购买到新件,维修较为方便.张新德（湖南衡阳市蒸湘北路勤俭巷10号莲湖新区G栋502号, 421001）（编辑唐兴年）阅读了《汽车电器》2009~第11期P54《一点不成熟的看法》中讲到了CA1091 型汽车充电系, 笔者有两点见解:①原文图 1 表示的CA1091 型汽车充电系有误，正确的原理图见图2;②CA1091型汽车充电系是外搭铁式.交流发电机,晶体管调节器如表 1 所示.不确定交流发电机,调节器的搭铁形式极性时, 可按图 3 所示线路进行检测.具体的判断方法如下.1）将电压电源调到l2V（28V 调节器调~t]24V）.2）接通开关,若小灯泡不亮,则调节器为内搭铁调节器,反之,则为外搭铁型调节器.1 外搭铁充电系不充电故障判断方法接通点火开关1 档.用试灯测交流发电机调节器"+"接柱.试灯亮,说明点火开关2接柱与交流发电机调节器"+"接柱之间线路正常;试灯不亮,, 理想的前途在 说明点火开关 2 接柱与交流发电机调节器 "+" 接柱 之间有断路或熔断丝熔断 .拆下发电机 Fl 接柱.测发电机 F1 接柱线,试灯 亮.说明交流发电机调节器 "+"与发电机 Fl 接柱 线之间线路正常 ;试灯不亮 ,为交流发电机调节器 "+"与发电机 F1 接柱线之间线路有断路现象 .拆下 发电机F2接柱，测发电机F2接柱，试灯亮,说明发&It;汽车电器》201o 年第7期?神圣的工作在每个人的日常事务里 于一点一滴做起 ?。
更换电动车窗的步骤理论说明1. 引言1.1 概述电动车窗作为现代汽车的重要组成部分之一，方便了驾乘人员对车窗的开闭进行控制。
然而，在长时间使用过程中，电动车窗可能会出现故障或磨损，需要进行更换。
本文旨在介绍更换电动车窗的步骤，并提供相关理论说明和注意事项与技巧，以帮助读者更好地完成这一任务。
1.2 文章结构本文分为五个主要部分。
首先是引言部分，简要概述了文章的主题和目的；其次是理论说明部分，介绍了电动车窗的工作原理、常见故障及其原因，以及更换电动车窗的意义和必要性；接下来是更换电动车窗的步骤部分，详细讲解了准备工作、拆卸旧窗户组件和安装新窗户组件等具体步骤；然后是注意事项与技巧部分，包括安全注意事项、完成更换后的测试与调整方法，以及常见问题解决方法汇总；最后是结论部分，对全文进行总结。
1.3 目的本文旨在向读者提供更换电动车窗的步骤和相关理论知识，帮助他们了解电动车窗的工作原理和常见故障，并正确地进行更换操作。
同时，本文还将介绍一些注意事项和技巧，以确保更换后的电动车窗能够正常运行，并避免可能出现的问题。
通过本文的阅读，读者将能够全面了解更换电动车窗的过程和所需的知识，在需要时能够独立完成此项任务。
2. 理论说明：2.1 电动车窗的工作原理：电动车窗是一种由电动马达驱动的装置，通过按下按钮或使用遥控器来操作窗户开关。
当按钮或遥控器触发时，电路将传送电流到马达上，使其旋转。
这个旋转运动通过齿轮和绳索机制被转化为线性运动，并最终推动窗户向上或向下移动。
2.2 故障分析和原因：多数情况下，电动车窗故障的原因可以归结为以下几点：- 电源问题：可能是由于保险丝熔断、电路失灵或电瓶供电不足等引起的。
- 开关问题：如果开关出现损坏、接触不良或受潮导致断路等情况，就无法操控窗户。
- 马达问题：马达老化、磨损或内部零件损坏可能导致窗户无法正常开启或关闭。
- 齿轮问题：齿轮的磨损程度较大时会影响马达输出力量和传递力量到绳索机构上。
五、电动车窗拆装工艺
1.拆卸准备工作
下面我们以奇瑞A3的电动车窗为例，讲解一下其拆装过程。
拆卸一定要在了解其工作原理，和拆装工艺的基础上进行。
整理现场零件和拆装工具，准备好抹布及清洁工具。
拆卸工具:密封条拆卸工具，梅花和一字起，套筒拆卸扳手一套、防护四件套。
跟换零件：门板密封膜，内饰防水膜专用胶
2．拆卸步骤
拆卸之前做好防护，关闭点火开关，断开蓄电池。
用密封条拨片，拆下密封条，拆下车窗上部饰盖。
用密封条拨片，拆下门窗控制开关和门把手以及门灯，找到暗藏的紧固螺栓两颗，紧固螺丝5颗。
用螺丝刀拆下5颗门板紧固螺丝。
用8mm套筒扳手拆下2颗紧固螺栓。
这时可以轻轻将门板下部抬起。
拆下内侧门把手，将其置于门板里。
将车内自锁开关的锁柱，按进门板里。
断开其显示灯插接器，线束置于门板里。
拆下控制开关，将其插接器置于门板里。
找到电机控制插接器，断开插接器，找到电机固定螺栓（三个10mm螺钉）找到升降器固定螺栓（上下各一个10mm螺钉），找到玻璃固定卡槽的固定螺栓（如果没有看见，可以通电后移动玻璃位置找到两个十字螺钉）。
依次按照顺序，用10mm套筒扳手拆卸玻璃固定卡槽的固定螺栓，拆卸时一人协作双手携住玻璃
防止滑落。
拆卸玻璃卡槽紧固螺钉时，需两人配合。
拆卸车窗玻璃，稍微斜向上，慢慢抽出，放到零件台上。
断开电机插接器，拆卸电机紧固螺母。
拆卸升降器紧固螺母。
待螺栓拆卸完毕后，将其轻轻放倒于车门里，从最大的车门空中取出即可。
安装工艺与此相反， 注意：
1. 一定要调整好玻璃的位置再安装，以免影响其动作或破坏滑槽。
2. 螺母紧固顺序 ：玻璃卡槽紧固螺母—升降器固定螺母—电机固定螺母。
3. 跟换车门防水密封膜。
4. 装好后一定要进行测试验收，如果出现问题一定要找到根源，重新安装。
