22个防止开关电源EMI的设计技巧

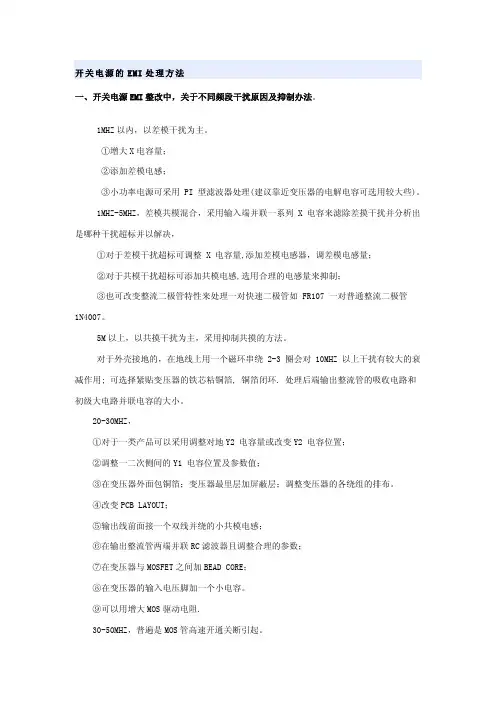

开关电源的EMI处理方法一、开关电源EMI整改中，关于不同频段干扰原因及抑制办法。

1MHZ以内，以差模干扰为主。

①增大X电容量；②添加差模电感；③小功率电源可采用 PI 型滤波器处理(建议靠近变压器的电解电容可选用较大些)。

1MHZ-5MHZ，差模共模混合，采用输入端并联一系列 X 电容来滤除差摸干扰并分析出是哪种干扰超标并以解决，①对于差模干扰超标可调整 X 电容量,添加差模电感器，调差模电感量；②对于共模干扰超标可添加共模电感,选用合理的电感量来抑制；③也可改变整流二极管特性来处理一对快速二极管如 FR107 一对普通整流二极管1N4007。

5M以上，以共摸干扰为主，采用抑制共摸的方法。

对于外壳接地的，在地线上用一个磁环串绕 2-3 圈会对 10MHZ 以上干扰有较大的衰减作用; 可选择紧贴变压器的铁芯粘铜箔, 铜箔闭环. 处理后端输出整流管的吸收电路和初级大电路并联电容的大小。

20-30MHZ，①对于一类产品可以采用调整对地Y2 电容量或改变Y2 电容位置；②调整一二次侧间的Y1 电容位置及参数值；③在变压器外面包铜箔；变压器最里层加屏蔽层；调整变压器的各绕组的排布。

④改变PCB LAYOUT；⑤输出线前面接一个双线并绕的小共模电感；⑥在输出整流管两端并联RC滤波器且调整合理的参数；⑦在变压器与MOSFET之间加BEAD CORE；⑧在变压器的输入电压脚加一个小电容。

⑨可以用增大MOS驱动电阻.30-50MHZ，普遍是MOS管高速开通关断引起。

①可以用增大MOS驱动电阻；②RCD缓冲电路采用1N4007 慢管；③VCC供电电压用1N4007 慢管来解决；④或者输出线前端串接一个双线并绕的小共模电感；⑤在MOSFET的D-S脚并联一个小吸收电路；⑥在变压器与MOSFET之间加BEAD CORE；⑦在变压器的输入电压脚加一个小电容；⑧PCB心LAYOUT 时大电解电容，变压器，MOS构成的电路环尽可能的小；⑨变压器，输出二极管，输出平波电解电容构成的电路环尽可能的小。

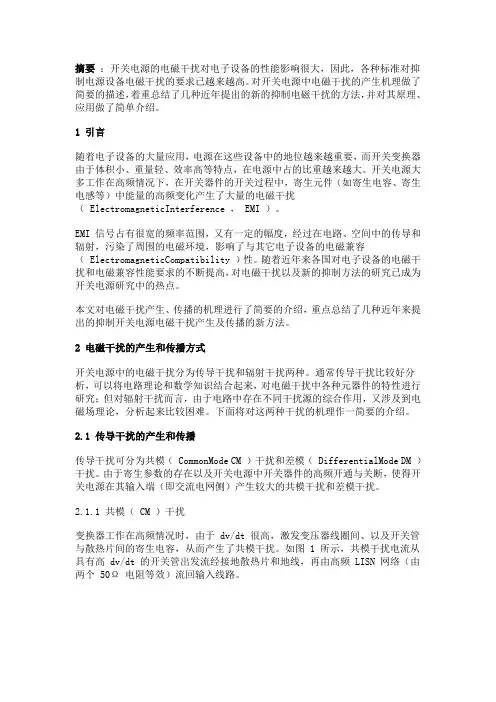

摘要：开关电源的电磁干扰对电子设备的性能影响很大，因此，各种标准对抑制电源设备电磁干扰的要求已越来越高。

对开关电源中电磁干扰的产生机理做了简要的描述，着重总结了几种近年提出的新的抑制电磁干扰的方法，并对其原理、应用做了简单介绍。

1 引言随着电子设备的大量应用，电源在这些设备中的地位越来越重要，而开关变换器由于体积小、重量轻、效率高等特点，在电源中占的比重越来越大。

开关电源大多工作在高频情况下，在开关器件的开关过程中，寄生元件（如寄生电容、寄生电感等）中能量的高频变化产生了大量的电磁干扰（ ElectromagneticInterference ， EMI ）。

EMI 信号占有很宽的频率范围，又有一定的幅度，经过在电路、空间中的传导和辐射，污染了周围的电磁环境，影响了与其它电子设备的电磁兼容（ ElectromagneticCompatibility ）性。

随着近年来各国对电子设备的电磁干扰和电磁兼容性能要求的不断提高，对电磁干扰以及新的抑制方法的研究已成为开关电源研究中的热点。

本文对电磁干扰产生、传播的机理进行了简要的介绍，重点总结了几种近年来提出的抑制开关电源电磁干扰产生及传播的新方法。

2 电磁干扰的产生和传播方式开关电源中的电磁干扰分为传导干扰和辐射干扰两种。

通常传导干扰比较好分析，可以将电路理论和数学知识结合起来，对电磁干扰中各种元器件的特性进行研究；但对辐射干扰而言，由于电路中存在不同干扰源的综合作用，又涉及到电磁场理论，分析起来比较困难。

下面将对这两种干扰的机理作一简要的介绍。

2.1传导干扰的产生和传播传导干扰可分为共模（ CommonMode CM ）干扰和差模（ DifferentialMode DM ）干扰。

由于寄生参数的存在以及开关电源中开关器件的高频开通与关断，使得开关电源在其输入端（即交流电网侧）产生较大的共模干扰和差模干扰。

2.1.1 共模（ CM ）干扰变换器工作在高频情况时，由于 dv/dt 很高，激发变压器线圈间、以及开关管与散热片间的寄生电容，从而产生了共模干扰。

抑制开关电源电磁干扰的措施开关电源存在着共模干扰和差模干扰两种电磁干扰形式。

根据上篇分析的电磁干扰源，结合它们的耦合途径，可以从EMI 滤波器、吸收电路、接地和屏蔽等几个方面来抑制干扰，把电磁干扰衰减到允许限度之内。

1.交流输入EMI 滤波器滤波是一种抑制传导干扰的方法，在电源输入端接上滤波器可以抑制来自电网的噪声对电源本身的侵害，也可以抑制由开关电源产生并向电网反馈的干扰。

电源滤波器作为抑制电源线传导干扰的重要单元，在设备或系统的电磁兼容设计中具有极其重要的作用。

电源进线端通常采用如图1 所示的EMI 滤波器电路。

该电路可以有效地抑制交流电源输入端的低频差模骚扰和高频段共模骚扰。

在电路中，跨接在电源两端的差模电容Cx1、Cx2 （亦称X 电容）用于滤除差模干扰信号，一般采用陶瓷电容器或聚脂薄膜电容器，电容值通常取0.1~ 0. 47F。

而中间连线接地的共模电容Cy1和Cy2 （亦称Y 电容）则用来短路共模噪声电流，取值范围通常为C1=C2 # 2200 pF。

抑制电感L1、L2 通常取100~ 130H，共模扼流圈L 是由两股等同并且按同方向绕制在一个磁芯上的线圈组成，通常要求其电感量L#15~ 25 mH。

当负载电流渡过共模扼流圈时，串联在火线上的线圈所产生的磁力线和串联在零线上线圈所产生的磁力线方向相反，它们在磁芯中相互抵消。

因此，即使在大负载电流的情况下，磁芯也不会饱和。

而对于共模干扰电流，两个线圈产生的磁场是同方向的，会呈现较大电感，从而起到衰减共模干扰信号的作用。

2.利用吸收电路开关电源产生EMI 的主要原因是电压和电流的急剧变化，因而需要尽可能地降低电路中电压和电流的变化率（ du/ dt 和di/ dt ）。

采取吸收电路能够抑制EMI，其基本原理就是在开关关断时为其提供旁路，吸收积蓄在寄生分布参数中的能量，从而抑制干扰的发生。

可以在开关管两端并联如图2（ a）所示的RC 吸收电路，开关管或二极管在开通和关断过程中，管中产生的反向尖峰电流和尖峰电压，可以通过缓冲的方法予以克服。

开关电源的共模干扰抑制技术开关电源共模电磁干扰（EMI）对策详解開關電源的共模干擾抑制技術|開關電源共模電磁干擾(EMI)對策詳解0 引言由於MOSFET及IGBT和軟開關技術在電力電子電路中的廣泛應用，使得功率變換器的開關頻率越來越高，結構更加緊湊，但亦帶來許多問題，如寄生元件產生的影響加劇，電磁輻射加劇等，所以EMI 問題是目前電力電子界關注的主要問題之一。

傳導是電力電子裝置中干擾傳播的重要途徑。

差模干擾和共模干擾是主要的傳導干擾形態。

多數情況下，功率變換器的傳導干擾以共模干擾為主。

本文介紹了一種基於補償原理的無源共模干擾抑制技術，並成功地應用於多種功率變換器拓撲中。

理論和實驗結果都證明了，它能有效地減小電路中的高頻傳導共模干擾。

這一方案的優越性在於，它無需額外的控制電路和輔助電源，不依賴於電源變換器其他部分的運行情況，結構簡單、緊湊。

1   補償原理共模雜訊與差模雜訊產生的內部機制有所不同：差模雜訊主要由開關變換器的脈動電流引起；共模雜訊則主要由較高的d/d與雜散參數間相互作用而產生的高頻振盪引起。

如圖1所示。

共模電流包含連線到接地面的位移電流，同時，由於開關器件端子上的d/d是最大的，所以開關器件與散熱片之間的雜散電容也將產生共模電流。

圖2給出了這種新型共模雜訊抑制電路所依據的本質概念。

開關器件的d/d通過外殼和散熱片之間的寄生電容對地形成雜訊電流。

抑制電路通過檢測器件的d/d，並把它反相，然後加到一個補償電容上面，從而形成補償電流對雜訊電流的抵消。

即補償電流與雜訊電流等幅但相位相差180°，並且也流入接地層。

根據基爾霍夫電流定律，這兩股電流在接地點匯流為零，於是50Ω的阻抗平衡網路（LISN）電阻（接測量接收機的BNC埠）上的共模雜訊電壓被大大減弱了。

圖1 CM及DM雜訊電流的耦合路徑示意圖圖2 提出的共模雜訊消除方法2 基於補償原理的共模干擾抑制技術在開關電源中的應用本文以單端反激電路為例，介紹基於補償原理的共模干擾抑制技術在功率變換器中的應用。
