微电子光电传感器

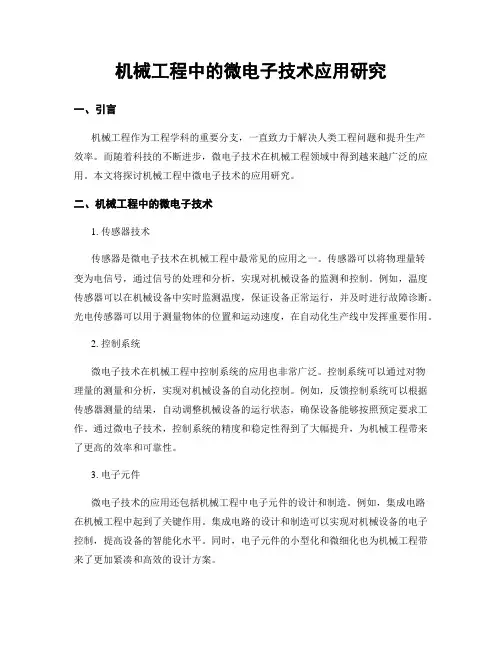

机械工程中的微电子技术应用研究一、引言机械工程作为工程学科的重要分支，一直致力于解决人类工程问题和提升生产效率。

而随着科技的不断进步，微电子技术在机械工程领域中得到越来越广泛的应用。

本文将探讨机械工程中微电子技术的应用研究。

二、机械工程中的微电子技术1. 传感器技术传感器是微电子技术在机械工程中最常见的应用之一。

传感器可以将物理量转变为电信号，通过信号的处理和分析，实现对机械设备的监测和控制。

例如，温度传感器可以在机械设备中实时监测温度，保证设备正常运行，并及时进行故障诊断。

光电传感器可以用于测量物体的位置和运动速度，在自动化生产线中发挥重要作用。

2. 控制系统微电子技术在机械工程中控制系统的应用也非常广泛。

控制系统可以通过对物理量的测量和分析，实现对机械设备的自动化控制。

例如，反馈控制系统可以根据传感器测量的结果，自动调整机械设备的运行状态，确保设备能够按照预定要求工作。

通过微电子技术，控制系统的精度和稳定性得到了大幅提升，为机械工程带来了更高的效率和可靠性。

3. 电子元件微电子技术的应用还包括机械工程中电子元件的设计和制造。

例如，集成电路在机械工程中起到了关键作用。

集成电路的设计和制造可以实现对机械设备的电子控制，提高设备的智能化水平。

同时，电子元件的小型化和微细化也为机械工程带来了更加紧凑和高效的设计方案。

三、机械工程中微电子技术应用研究的挑战虽然微电子技术在机械工程中的应用取得了显著的进展，但仍然存在一些挑战。

1. 技术研发微电子技术的不断创新和发展对研发人员提出了更高的要求。

新的材料和工艺需要不断研究和探索，以适应机械工程领域的需求。

同时，机械工程的特殊性也要求研发人员对机械原理和工程应用有深入的了解。

2. 故障排除与维护微电子技术在机械工程中的应用带来了更多的设备和系统，也给故障排除和维护带来了更大的挑战。

微电子元件的易损性和复杂性要求技术人员具备深入的专业知识和技能，以确保设备的正常运行和维护。

光电传感器调研报告前言：在科学技术高速发展的现代社会中，人类已经入瞬息万变的信息时代，人们在日常生活，生产过程中，主要依靠检测技术对信息经获取、筛选和传输，来实现制动控制，自动调节,目前我国已将检测技术列入优先发展的科学技术之一。

由于微电子技术，光电半导体技术，光导纤维技术以及光栅技术的发展，使得光电传感器的应用与日俱增.这种传感器具有结构简单、非接触、高可靠性、高精度、可测参数多、反应快以及结构简单,形式灵活多样等优点,在自动检测技术中得到了广泛应用，它一种是以光电效应为理论基础，由光电材料构成的器件。

一、理论基础—-光电效应光电效应一般有外光电效应、光导效应、光生伏特效应。

光照在照在光电材料上,材料表面的电子吸收的能量，若电子吸收的能量足够大是,电子会克服束缚脱离材料表面而进入外界空间，从而改变光电子材料的导电性,这种现象成为外光电效应。

根据爱因斯坦的光电子效应，光子是运动着的粒子流，每种光子的能量为hv(v 为光波频率,h 为普朗克常数，h ＝6.63*10-34 J/HZ)，由此可见不同频率的光子具有不同的能量,光波频率越高，光子能量越大.假设光子的全部能量交给光子，电子能量将会增加,增加的能量一部分用于克服正离子的束缚,另一部分转换成电子能量。

根据能量守恒定律:式中，m 为电子质量,v 为电子逸出的初速度,A 微电子所做的功.由上式可知，要使光电子逸出阴极表面的必要条件是h 〉A 。

由于不同材料具有不同的逸出功,因此对每一种阴极材料，入射光都有一个确定的频率限，当入射光的频率低于此频率限时，不论光强多大,都不会产生光电子发射，此频率限称为“红限”。

相应的波长为 式中，c 为光速，A 为逸出功。

当受到光照射时，吸收电子能量，其电阻率降低的导电现象称为光导效应。

它属于内光电效应。

当光照在半导体上是，若电子的能量大与半导体禁带的能级宽度，则电子从价带跃迁到导带，形成电子,同时，价带留下相应的空穴。

光电传感器有哪几种分类？光电传感器有哪几种？根据光电效应现象的不同将光电效应分为三类：外光电效应、内光电效应及光生伏特效应。

光电器件有光电管、光电倍增管、光敏电阻、光敏二极管、光敏三极管、光电池等。

下面小编介绍下光电传感器分类。

标准类型1）漫反射型：一般型或能量型(-8)，聚焦式(-8-H)，带背景抑制功能型(-8-H)光电传感器光电传感器，带背景分析功能型(-8-HW)2）反射板型：一般型(-6)，带偏振滤波功能型(-54,-55)，带透明体检测功能型(-54-G)，带前景抑制功能型(-54-V)3）对射型4）槽型5）光纤传感器：塑料光纤型，玻璃光纤型6）色标传感器，颜色传感器，荧光传感器7）光通讯8）激光测距：三角反射原理型，相位差原理型，时间差原理型9）光栅10）防爆/隔爆型安全类型1）安全对射光电2）安全光栅3）安全光幕4）安全控制器门控类型1）雷达传感器：区域检测型雷达传感器雷达传感器2）主动式传感器：单光束型，多光束型，区域检测型3）被动式传感器：区域检测型4）电梯光幕5）通用光电：槽形，对射型等特长①检测距离长如果在对射型中保留10m以上的检测距离等，便能实现其他检测手段（磁性、超声波等）无法远距离检测。

②对检测物体的限制少由于以检测物体引起的遮光和反射为检测原理，所以不象接近传感器等将检测物体限定在金属，它可对玻璃、塑料、木材、液体等几乎所有物体进行检测。

③响应时间短光本身为高速，并且传感器的电路都由电子零件构成，所以不包含机械性工作时间，响应时间非常短。

④分辨率高能通过高级设计技术使投光光束集中在小光点，或通过构成特殊的受光光学系统，来实现高分辨率。

也可进行微小物体的检测和高精度的位置检测。

⑤可实现非接触的检测可以无须机械性地接触检测物体实现检测，因此不会对检测物体和传感器造成损伤。

因此，传感器能长期使用。

⑥可实现颜色判别通过检测物体形成的光的反射率和吸收率根据被投光的光线波长和检测物体的颜色组合而有所差异。

4 MEMS传感器4．1概念与结构MEMS传感器是利用集成电路技术工艺和微机械加工方法将基于各种物理效应的机电敏感元器件和处理电路集成在一个芯片上的传感器。

MEMS是微电子机械系统的缩写，一般简称微机电。

如图14所示，主要由微型机光电敏感器和微型信号处理器组成。

前者功能与传统传感器相同，区别是用MEMS工艺实现传统传感器的机光电元器件。

后者功能是对敏感元件输出的数据进行各种处理，以补偿和校正敏感元件特性不理想和影响量引入的失真，进而恢复真实的被测量。

MEMS传感器主要用于控制系统。

利用MEMS技术工艺将MEMS传感器、MEMS执行器和MEMS控制处理器都集中在一个芯片上，则所构成的系统称为MEMS芯片控制系统。

图15表示了MEMS控制系统。

微控制处理器的主要功能包括A／D和D／A转换，数据处理和执行控制算法。

微执行器将电信号转换成非电量，使被控对象产生平动、转动、声、光、热等动作。

系统接口单元便于同高层的管理处理器通信，以适合远程分布测控。

4．2应用实例MEMS传感器具有体积小、质量轻、响应快、灵敏度高、易批产、成本低、可测量各种物理量、化学量和生物量等优势，在航天、航空、航海、兵器、机械、化工等领域，尤其是汽车工业获得较广泛应用，且国外已形成MEMS产业。

删S器件目前已有MEMS压力传感器、加速度计、陀螺、静电电机、磁力矩器、电池、多路转换开关和矩阵开关等。

本文简介压力传感器和加速度计。

1)压力传感器MEMS压力传感器一般采用压阻力敏原理，即被测压力作用于敏感元件引起电阻变化。

利用恒流源或惠斯顿电桥将电阻变化转化成电压。

这种传感器用单晶硅作基片，用^伍^假技术在基片上生成力敏薄膜，然后在膜上扩散杂质形成4只应变电阻，再将应变电阻连接成惠斯顿电桥电路，以获得较高的压力灵敏度，其输出大多为o～5 V模拟量。

一枚晶片可同时制作多个力敏芯片，易于批量生产。

力敏芯片性能受温度影响，采用调理电路补偿。

2)加速度计MEMS加速度传感器基于牛顿第二定律f一，m。

基于MEMS技术的光学传感器设计与制造概述：随着科技的不断发展，光学传感器在各个领域中的应用日益广泛。

其中，基于微电子机械系统（MEMS）技术的光学传感器具有体积小、重量轻、功耗低等优点，被广泛应用于医疗、环境监测、工业自动化等领域。

本文将介绍基于MEMS技术的光学传感器的设计与制造。

1. 光学传感器原理光学传感器是一种将光学信号转化为电信号的装置。

其基本原理是将光线引导到光敏元件上，通过光敏元件对光信号的响应来实现传感功能。

在基于MEMS技术的光学传感器中，常用的光敏元件包括光电二极管（Photodiode）和光敏电阻（Photoresistor）。

通过对光线的吸收和发射，光敏元件可以产生电流或电阻变化，从而实现对光信号的测量和检测。

2. MEMS技术概述微电子机械系统技术（MEMS）是一种将微技术与机械技术相结合的技术，利用这种技术可以在微米级别制造出微小的机电系统。

MEMS技术的主要特点是体积小、重量轻、低功耗和高度集成性。

在光学传感器领域中，MEMS技术可以用于制造微型光学元件、光学波导和光学阵列等。

3. 基于MEMS的光学传感器设计与制造步骤（1）光学系统设计：首先，需要设计光学系统，确定光线的入射路径和光线的聚焦点。

这需要考虑到光学元件的选型、位置和布局等因素。

（2）MEMS结构设计：利用MEMS技术制造微型光学元件。

这一步骤需要考虑到MEMS结构的设计和制造工艺的选择，以实现光学传感器的要求。

（3）光学元件制造：根据MEMS结构设计的要求，利用MEMS制造工艺制造微型光学元件。

光学元件的制造常常包括光刻、沉积、腐蚀和薄膜沉积等步骤。

（4）光敏元件制备：根据光学传感器的要求，选择合适的光敏元件，并进行制备和封装，以保证光学传感器的灵敏度和稳定性。

（5）光学传感器组装：将制造好的光学元件和光敏元件进行组装，以完成光学传感器的制造。

4. MEMS光学传感器的应用领域基于MEMS技术的光学传感器由于其优秀的性能，在多个领域中得到了广泛的应用。

传感器的发展历程从传统机械式传感器到现代电子式传感器，传感器发展历程呈现出以下几个阶段：第一阶段：机械式传感器最早出现的传感器是机械式的，如温度计、压力表等。

这些传感器的工作原理基于物理性质的变化，通过机械结构将物理量转化为可测量的机械位移或力。

机械式传感器简单可靠，但精度受限并且易受外部环境影响。

第二阶段：电磁式传感器电磁式传感器是在机械式传感器的基础上引入电磁感应原理的一类传感器，如电压互感器、电流互感器等。

这些传感器利用电磁感应的原理，将被测量物理量转化为电磁信号，能够在电路中进行进一步处理。

电磁式传感器具有更高的灵敏度和精度，能够实现非接触式测量。

第三阶段：光电式传感器随着激光技术和光电器件的发展，光电式传感器成为一类重要的传感器。

光电式传感器利用光的物理性质进行检测，如光电传感器、光纤传感器等。

这些传感器具有快速响应、高精度、非接触式等优点，在自动化控制、测量、检测等领域得到广泛应用。

第四阶段：微电子式传感器随着微电子技术的快速发展，微电子式传感器得到了重大突破。

微电子式传感器采用集成电路技术，将传感器和信号处理电路集成在一个芯片上，实现了传感器的微型化、智能化和多功能化。

微电子式传感器具有体积小、功耗低、抗干扰能力强等优势，被广泛应用于汽车、消费电子、医疗设备等领域。

第五阶段：智能化传感器当前，随着人工智能和物联网等技术的发展，智能化传感器逐渐成为发展趋势。

智能化传感器具备自主感知、自适应、自学习的能力，能够对环境进行动态感知和智能判断，实现更精确、实时的测量和检测。

智能化传感器将应用于智能家居、智能交通等领域，推动传感器技术迈向新的高度。

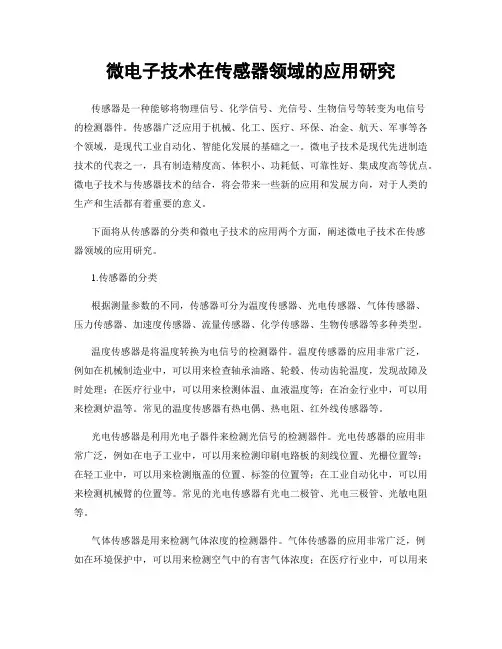

微电子技术在传感器领域的应用研究传感器是一种能够将物理信号、化学信号、光信号、生物信号等转变为电信号的检测器件。

传感器广泛应用于机械、化工、医疗、环保、冶金、航天、军事等各个领域，是现代工业自动化、智能化发展的基础之一。

微电子技术是现代先进制造技术的代表之一，具有制造精度高、体积小、功耗低、可靠性好、集成度高等优点。

微电子技术与传感器技术的结合，将会带来一些新的应用和发展方向，对于人类的生产和生活都有着重要的意义。

下面将从传感器的分类和微电子技术的应用两个方面，阐述微电子技术在传感器领域的应用研究。

1.传感器的分类根据测量参数的不同，传感器可分为温度传感器、光电传感器、气体传感器、压力传感器、加速度传感器、流量传感器、化学传感器、生物传感器等多种类型。

温度传感器是将温度转换为电信号的检测器件。

温度传感器的应用非常广泛，例如在机械制造业中，可以用来检查轴承油路、轮毂、传动齿轮温度，发现故障及时处理；在医疗行业中，可以用来检测体温、血液温度等；在冶金行业中，可以用来检测炉温等。

常见的温度传感器有热电偶、热电阻、红外线传感器等。

光电传感器是利用光电子器件来检测光信号的检测器件。

光电传感器的应用非常广泛，例如在电子工业中，可以用来检测印刷电路板的刻线位置、光栅位置等；在轻工业中，可以用来检测瓶盖的位置、标签的位置等；在工业自动化中，可以用来检测机械臂的位置等。

常见的光电传感器有光电二极管、光电三极管、光敏电阻等。

气体传感器是用来检测气体浓度的检测器件。

气体传感器的应用非常广泛，例如在环境保护中，可以用来检测空气中的有害气体浓度；在医疗行业中，可以用来检测麻醉气体、呼吸氧气等；在矿山工业中，可以用来检测可燃气体浓度等。

常见的气体传感器有电化学传感器、红外吸收传感器等。

压力传感器是将压力转换为电信号的检测器件。

压力传感器的应用非常广泛，例如在机械加工行业中，可以用来检测压输油路、压力泵的出口压力、压力机的压力等；在电子工业中，可以用来检测绝缘材料的压强等。
