UA741中文资料
uA741M，uA741I，uA741C（单运放）是高增益运算放大器，用于军事，工业和商业应用.这类单片硅集成电路器件提供输出短路保护和闭锁自由运作。
这些类型还具有广泛的共同模式，差模信号范围和低失调电压调零能力与使用适当的电位。
uA741M，uA741I，uA741C芯片引脚和工作说明：
1和5为偏置(调零端)，2为反相输入端，3为同相输入端，4接地，6为输出，7接电源8空脚
温度等级
specified) 电气特性
虚拟通道连接= ± 15V ，Tamb = 25 ℃（除非另有说明）
UA741/ LM741应用电路：
图6 12V的电池监视器图7 低功耗放大器
图8 741驱动三极管的5瓦功率放大器
图9 自动感光电路图
图10 夜间自动感光电路图
图11 声音探测器
图12 数字/模拟输出接口电路。

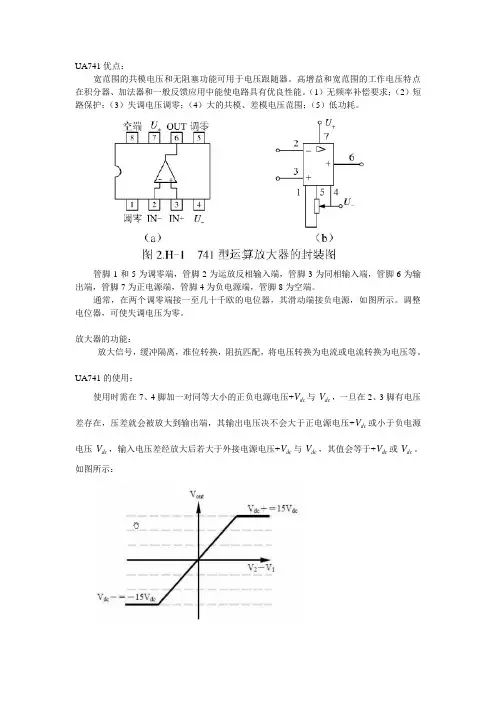

UA741优点：
宽范围的共模电压和无阻塞功能可用于电压跟随器。
高增益和宽范围的工作电压特点在积分器、加法器和一般反馈应用中能使电路具有优良性能。
（1）无频率补偿要求；（2）短路保护；（3）失调电压调零；（4）大的共模、差模电压范围；（5）低功耗。
管脚1和5为调零端，管脚2为运放反相输入端，管脚3为同相输入端，管脚6为输出端，管脚7为正电源端，管脚4为负电源端，管脚8为空端。
通常，在两个调零端接一至几十千欧的电位器，其滑动端接负电源，如图所示。
调整电位器，可使失调电压为零。
放大器的功能：
放大信号，缓冲隔离，准位转换，阻抗匹配，将电压转换为电流或电流转换为电压等。
UA741的使用：
使用时需在7、4脚加一对同等大小的正负电源电压+dc V 与-dc V ，一旦在2、3脚有电压差存在，压差就会被放大到输出端，其输出电压决不会大于正电源电压+dc V 或小于负电源电压-dc V ，输入电压差经放大后若大于外接电源电压+dc V 与-dc V ，其值会等于+dc V 或-dc V 。
如图所示：
若在同相输入端输入电压，会在输出端得到被放大的同极性输出；若在反相输入端输入电压，会在输出端得到被放大的呈逆极性信号的输出；当两输入端同时输入电压时，则是以同相输入端电压值（1V ）减去反相输入端电压值（2V ），可与输出端得到（1V -2V ）经过同样倍率放大后的输出。
LM741/UA741运算放大器使用说明及应用物理量的感测在一般应用中，经常使用各类传感器将位移、角度、压力、与流量等物理量转换为电流或电压信号，之后再由量测此电压电流信号间接推算出物理量变化，以达成感测、控制的目的。
但有时传感器所输出的电压电流信号可能非常微小，以致信号处理时难以察觉其间的变化，故需要以放大器进行信号放大以顺利测得电流电压信号，而放大器所能达成的工作不仅是放大信号而已，尚能应用于缓冲隔离、准位转换、阻抗匹配、以及将电压转换为电流或电流转换为电压等用途。
现今放大器种类繁多，一般仍以运算放大器(Operational Amplifier, Op Amp)应用较为广泛，本文即针对741运算放大器的使用加以说明。

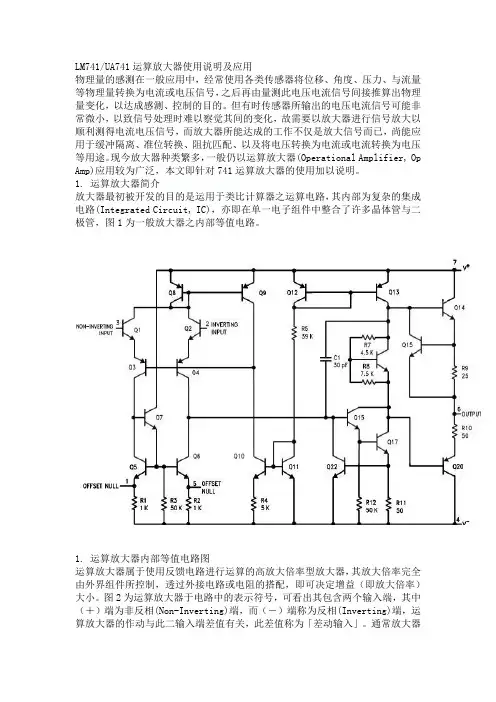

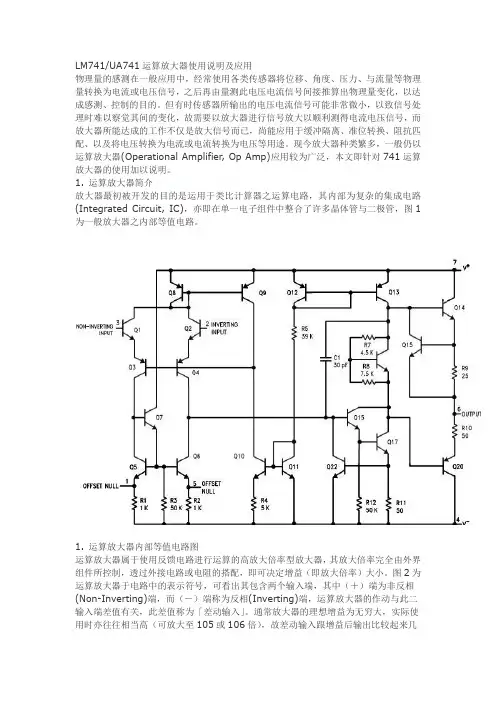

1. 运算放大器简介ab126计算公式大全放大器最初被开发的目的是运用于类比计算器之运算电路，其内部为复杂的集成电路(Integrated Circuit, IC)，亦即在单一电子组件中整合了许多晶体管与二极管，图1为一般放大器之内部等值电路。
1. 运算放大器内部等值电路图运算放大器属于使用反馈电路进行运算的高放大倍率型放大器，其放大倍率完全由外界组件所控制，透过外接电路或电阻的搭配，即可决定增益（即放大倍率）大小。
图2为运算放大器于电路中的表示符号，可看出其包含两个输入端，其中（＋）端为非反相(Non-Inverting)端，而（－）端称为反相(Inverting)端，运算放大器的作动与此二输入端差值有关，此差值称为「差动输入」。
通常放大器的理想增益为无穷大，实际使用时亦往往相当高（可放大至105或106倍），故差动输入跟增益后输出比较起来几乎等于零。
838电子图2. 差动运算放大器表示符号2. 741运算放大器使用说明2.1 作动方式与原理新艺图库741放大器为运算放大器中最常被使用的一种，拥有反相向与非反相两输入端，由输入端输入欲被放大的电流或电压信号，经放大后由输出端输出。
LM741/UA741运算放大器使用说明及应用物理量的感测在一般应用中，经常使用各类传感器将位移、角度、压力、与流量等物理量转换为电流或电压信号，之后再由量测此电压电流信号间接推算出物理量变化，以达成感测、控制的目的。
但有时传感器所输出的电压电流信号可能非常微小，以致信号处理时难以察觉其间的变化，故需要以放大器进行信号放大以顺利测得电流电压信号，而放大器所能达成的工作不仅是放大信号而已，尚能应用于缓冲隔离、准位转换、阻抗匹配、以及将电压转换为电流或电流转换为电压等用途。
现今放大器种类繁多，一般仍以运算放大器(Operational Amplifier, Op Amp)应用较为广泛，本文即针对741运算放大器的使用加以说明。
1. 运算放大器简介ab126计算公式大全放大器最初被开发的目的是运用于类比计算器之运算电路，其内部为复杂的集成电路(Integrated Circuit, IC)，亦即在单一电子组件中整合了许多晶体管与二极管，图1为一般放大器之内部等值电路。
1. 运算放大器内部等值电路图运算放大器属于使用反馈电路进行运算的高放大倍率型放大器，其放大倍率完全由外界组件所控制，透过外接电路或电阻的搭配，即可决定增益（即放大倍率）大小。
图2为运算放大器于电路中的表示符号，可看出其包含两个输入端，其中（＋）端为非反相(Non-Inverting)端，而（－）端称为反相(Inverting)端，运算放大器的作动与此二输入端差值有关，此差值称为「差动输入」。
通常放大器的理想增益为无穷大，实际使用时亦往往相当高（可放大至105或106倍），故差动输入跟增益后输出比较起来几乎等于零。
838电子图2. 差动运算放大器表示符号2. 741运算放大器使用说明2.1 作动方式与原理新艺图库741放大器为运算放大器中最常被使用的一种，拥有反相向与非反相两输入端，由输入端输入欲被放大的电流或电压信号，经放大后由输出端输出。
U A741单运放中文手册(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--UA741中文资料uA741M，uA741I，uA741C（单运放）是高增益运算放大器，用于军事，工业和商业应用.这类单片硅集成电路器件提供输出短路保护和闭锁自由运作。
这些类型还具有广泛的共同模式，差模信号范围和低失调电压调零能力与使用适当的电位。
uA741M，uA741I，uA741C芯片引脚和工作说明：1和5为偏置(调零端)，2为反相输入端，3为同相输入端，4接地，6为输出，7接电源 8空脚Package 封装Part Number零件型号Temperature Range 工作温度范围N DUA741C 0℃ - +70℃? ?电压摆幅RL=2KΩ1013-Tmin≤Tamb ≤Tmax RL=10KΩ12--RL=2KΩ 10 --SR Slew Rate Vi=±10V,RL=2KΩ,CL=100pF,unity Gain 转换率单位增益-V/μstr Rise Time Vi = ±20mV, RL =2KΩ,CL = 100pF, unityGain 上升时间单位增益--μsKov Overshoot Vi=20mV,RL=2KΩ,CL=100pF,unity Gain? 超虚拟单位增益- 5 -%Ri Input Resistance 输入阻抗 2 -MΩGBP Gain Bandwith Product Vi = 10mV, RL =2KΩ,CL =100pF, f =100kHz 带宽增益1 -MHzTHD Total Harmonic Distortion f = 1kHz, Av = 20dB,RL=2KΩ,Vo=2Vpp, CL=100pF,Tamb=+25℃总谐波失真--%en Equivalent Input Noise Voltage f=1kHz,Rs=100Ω 等效输入噪声电压-23 -?nV√Hz￠m Phase Margin 相位裕度-50 -Degrees ?????????????????????UA741/?LM741应用电路：?????????? 图6 12V的电池监视器??????????????????????????????? 图7 低功耗放大器????????????????????????????????图8 741驱动三极管的5瓦功率放大器????????????????????????????? 图9 自动感光电路图??????????????????????????????? 图10 夜间自动感光电路图???????????????????????????????????????? ?图11 声音探测器????????????????????????????????????? 图12 数字/模拟输出接口电路。
