Al2O3陶瓷

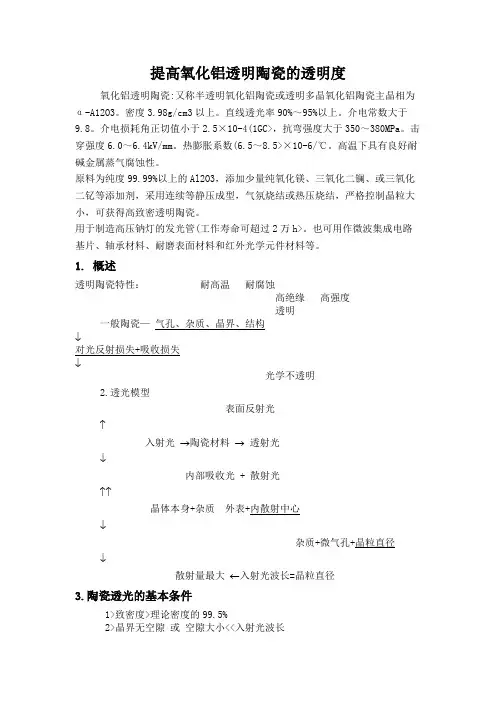

提高氧化铝透明陶瓷的透明度氧化铝透明陶瓷:又称半透明氧化铝陶瓷或透明多晶氧化铝陶瓷主晶相为α-A12O3。

密度3.98g/cm3以上。

直线透光率90%～95%以上。

介电常数大于9.8。

介电损耗角正切值小于2.5×10-4(1GC>，抗弯强度大于350～380MPa。

击穿强度6.0～6.4kV/mm。

热膨胀系数(6.5～8.5>×10-6/℃。

高温下具有良好耐碱金属蒸气腐蚀性。

原料为纯度99.99%以上的Al2O3，添加少量纯氧化镁、三氧化二镧、或三氧化二钇等添加剂，采用连续等静压成型，气氛烧结或热压烧结，严格控制晶粒大小，可获得高致密透明陶瓷。

用于制造高压钠灯的发光管(工作寿命可超过2万h>。

也可用作微波集成电路基片、轴承材料、耐磨表面材料和红外光学元件材料等。

1. 概述透明陶瓷特性：耐高温耐腐蚀高绝缘高强度透明一般陶瓷—气孔、杂质、晶界、结构↓对光反射损失+吸收损失↓光学不透明2.透光模型表面反射光↑入射光→陶瓷材料→透射光↓内部吸收光 + 散射光↑↑晶体本身+杂质外表+内散射中心↓杂质+微气孔+晶粒直径↓散射量最大←入射光波长=晶粒直径3.陶瓷透光的基本条件1>致密度>理论密度的99.5%2>晶界无空隙或空隙大小<<入射光波长3>晶界无杂质及玻璃相，或其与微晶体的光学性质相似4>晶粒较小且均匀，其中无空隙5>晶体对入射光的选择吸收很小6>晶体无光学异向性(立方晶系>7>表面光洁4.工艺原理<1）控制以体积扩散为烧结机制的晶粒长大过程晶粒过快生长—晶界裂缝，封闭气孔晶粒生长速度 > 气孔移动速度—包裹于晶体内的气孔更不易排出加入适量MgO(0.1-0.5%> →透明Al2O3陶瓷↓1>MgAl2O4晶界析出，阻止晶界过快迁移2>MgO较易挥发，防止形成封闭气孔↓限制晶粒过快生长—微晶结构透明Al2O3陶瓷<2）控制气孔平均尺寸烧结透明Al2O3陶瓷：晶粒~25μm，大小均匀气孔半径0.5-1.0μm气孔率0.1%热压烧结Al2O3陶瓷：晶粒1-2μm，大小不均气孔半径~0.1μm对可见光散射效应强在可见光区透光率：烧结瓷 >热压瓷<3）其他因素：原料纯度、细度，成型方法，烧结气氛等氢气或真空中烧结，透光率高5.工艺方法1）配料主料：高纯Al2O3(>99.9%> —硫酸铝铵热解法Al2(NH4>2(SO4>4∙24H2O~200℃ → Al2 (SO4>3∙(NH4>2SO4∙H2O + 23 H2O↑500~600 ℃ → Al2 (SO4>3+ 2NH3↑+SO3↑ + 2 H2O↑800~900 ℃ →γ-Al2O3+ 3 SO3↑~1300 ℃/1.0~1.5h →α-Al2O 3(少量γ-Al2O3提高活性，促进烧结>改性料：MgO 以Mg(NO3>2加入，共同热分解—分布均匀，活性较大的MgO2）成型和烧结：a>常温注浆或等静压成型，高温烧结浆料pH=3.5，流动性较好坯体理论密度 > 理论密度的85% 氢气或真空下烧结，T=1700-1900℃b>二次烧结法将含有MgO <0.5%）的 Al2O3粉成型1000-1700℃ 氧化气氛，t=1.0h氢气或真空下烧结，T=1700-1950℃c>热等静压烧结透明陶瓷的制备工艺透明陶瓷的制备过程包括制粉、成型、烧结及机械加工的过程。

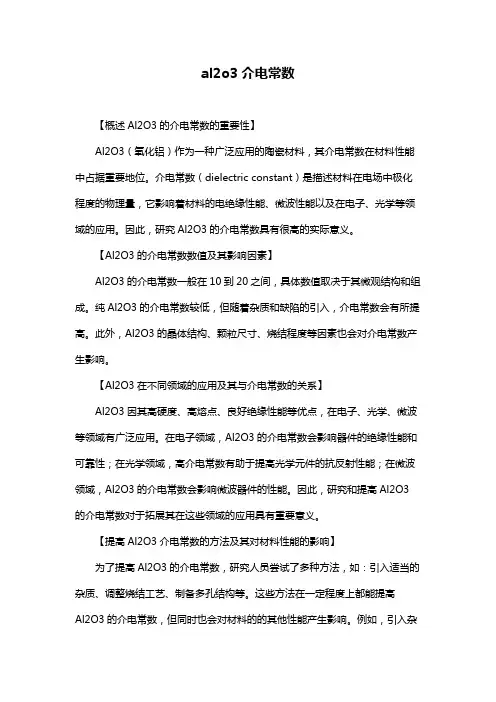

al2o3介电常数【概述Al2O3的介电常数的重要性】Al2O3（氧化铝）作为一种广泛应用的陶瓷材料，其介电常数在材料性能中占据重要地位。

介电常数（dielectric constant）是描述材料在电场中极化程度的物理量，它影响着材料的电绝缘性能、微波性能以及在电子、光学等领域的应用。

因此，研究Al2O3的介电常数具有很高的实际意义。

【Al2O3的介电常数数值及其影响因素】Al2O3的介电常数一般在10到20之间，具体数值取决于其微观结构和组成。

纯Al2O3的介电常数较低，但随着杂质和缺陷的引入，介电常数会有所提高。

此外，Al2O3的晶体结构、颗粒尺寸、烧结程度等因素也会对介电常数产生影响。

【Al2O3在不同领域的应用及其与介电常数的关系】Al2O3因其高硬度、高熔点、良好绝缘性能等优点，在电子、光学、微波等领域有广泛应用。

在电子领域，Al2O3的介电常数会影响器件的绝缘性能和可靠性；在光学领域，高介电常数有助于提高光学元件的抗反射性能；在微波领域，Al2O3的介电常数会影响微波器件的性能。

因此，研究和提高Al2O3的介电常数对于拓展其在这些领域的应用具有重要意义。

【提高Al2O3介电常数的方法及其对材料性能的影响】为了提高Al2O3的介电常数，研究人员尝试了多种方法，如：引入适当的杂质、调整烧结工艺、制备多孔结构等。

这些方法在一定程度上都能提高Al2O3的介电常数，但同时也会对材料的的其他性能产生影响。

例如，引入杂质可以提高介电常数，但过高的杂质含量可能导致材料绝缘性能下降；调整烧结工艺可以改善介电性能，但可能影响材料的力学性能。

因此，在提高Al2O3介电常数的过程中，需要综合考虑材料的各种性能指标。

【我国在Al2O3研究方面的发展和成果】近年来，我国在Al2O3研究方面取得了显著成果。

科学家们通过深入研究Al2O3的晶体结构、微观形貌和性能关系，开发出了一系列具有高性能的Al2O3材料。

此外，我国在Al2O3制备工艺和应用领域也取得了重要突破，为我国电子、光学、微波等领域的发展提供了有力支持。

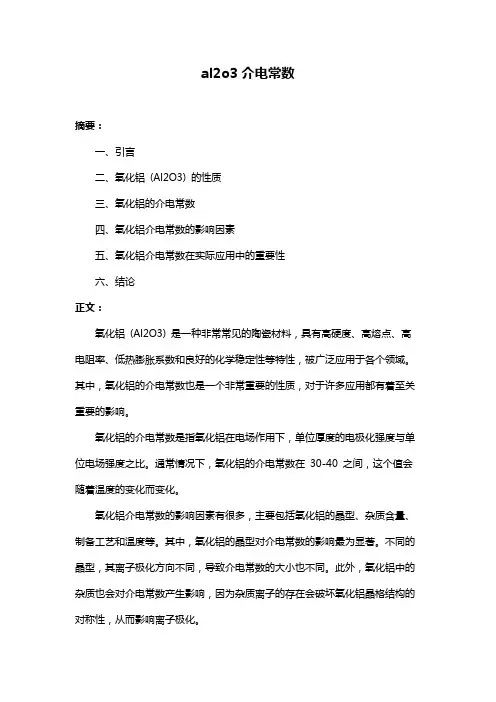

al2o3介电常数
摘要：
一、引言
二、氧化铝(Al2O3) 的性质
三、氧化铝的介电常数
四、氧化铝介电常数的影响因素
五、氧化铝介电常数在实际应用中的重要性
六、结论
正文：
氧化铝(Al2O3) 是一种非常常见的陶瓷材料，具有高硬度、高熔点、高电阻率、低热膨胀系数和良好的化学稳定性等特性，被广泛应用于各个领域。

其中，氧化铝的介电常数也是一个非常重要的性质，对于许多应用都有着至关重要的影响。

氧化铝的介电常数是指氧化铝在电场作用下，单位厚度的电极化强度与单位电场强度之比。

通常情况下，氧化铝的介电常数在30-40 之间，这个值会随着温度的变化而变化。

氧化铝介电常数的影响因素有很多，主要包括氧化铝的晶型、杂质含量、制备工艺和温度等。

其中，氧化铝的晶型对介电常数的影响最为显著。

不同的晶型，其离子极化方向不同，导致介电常数的大小也不同。

此外，氧化铝中的杂质也会对介电常数产生影响，因为杂质离子的存在会破坏氧化铝晶格结构的对称性，从而影响离子极化。

氧化铝介电常数在实际应用中的重要性非常高。

例如，在电子行业中，氧化铝被广泛应用于陶瓷电容器、绝缘材料和电子元器件中。

氧化铝的介电常数对于这些应用的性能有着直接的影响。

在航空航天、军事和能源等领域，氧化铝也具有非常重要的应用，如用于制造高温绝缘材料和陶瓷发动机等。

氧化铝的介电常数是一个非常重要的性质，会影响到它在各个领域的应用。

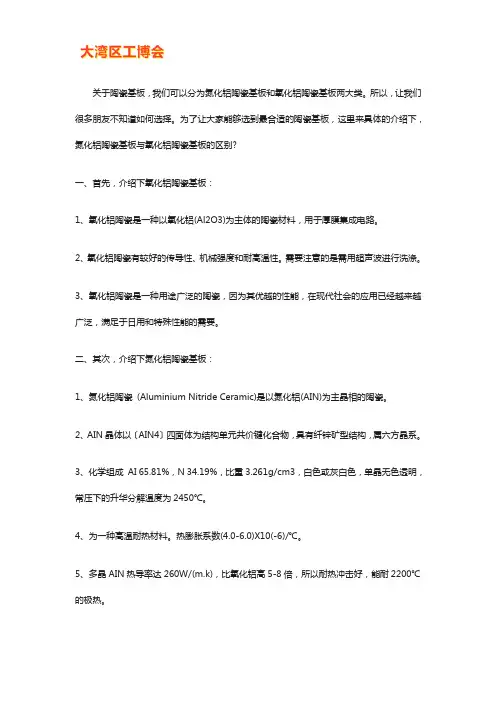

关于陶瓷基板，我们可以分为氮化铝陶瓷基板和氧化铝陶瓷基板两大类。

所以，让我们很多朋友不知道如何选择。

为了让大家能够选到最合适的陶瓷基板，这里来具体的介绍下，氮化铝陶瓷基板与氧化铝陶瓷基板的区别?一、首先，介绍下氧化铝陶瓷基板：1、氧化铝陶瓷是一种以氧化铝(Al2O3)为主体的陶瓷材料，用于厚膜集成电路。

2、氧化铝陶瓷有较好的传导性、机械强度和耐高温性。

需要注意的是需用超声波进行洗涤。

3、氧化铝陶瓷是一种用途广泛的陶瓷，因为其优越的性能，在现代社会的应用已经越来越广泛，满足于日用和特殊性能的需要。

二、其次，介绍下氮化铝陶瓷基板：1、氮化铝陶瓷(Aluminium Nitride Ceramic)是以氮化铝(AIN)为主晶相的陶瓷。

2、AIN晶体以〔AIN4〕四面体为结构单元共价键化合物，具有纤锌矿型结构，属六方晶系。

3、化学组成AI 65.81%，N 34.19%，比重3.261g/cm3，白色或灰白色，单晶无色透明，常压下的升华分解温度为2450℃。

4、为一种高温耐热材料。

热膨胀系数(4.0-6.0)X10(-6)/℃。

5、多晶AIN热导率达260W/(m.k)，比氧化铝高5-8倍，所以耐热冲击好，能耐2200℃的极热。

6、此外，氮化铝具有不受铝液和其它熔融金属及砷化镓侵蚀的特性，特别是对熔融铝液具有极好的耐侵蚀性。

通过以上小编介绍的，氮化铝陶瓷基板与氧化铝陶瓷基板，我们可以看出，他们的区别还是很大的，而目前氧化铝陶瓷基板的用途更为广泛，其优越的性能，比氮化铝陶瓷基板更胜一筹。

扩展资料：氮化铝陶瓷应用：1、氮化铝粉末纯度高，粒径小，活性大，是制造高导热氮化铝陶瓷基片的主要原料。

2、氮化铝陶瓷基片，热导率高，膨胀系数低，强度高，耐高温，耐化学腐蚀，电阻率高，介电损耗小，是理想的大规模集成电路散热基板和封装材料。

3、氮化铝硬度高,超过传统氧化铝,是新型的耐磨陶瓷材料,但由于造价高,只能用于磨损严重的部位.4、利用AIN陶瓷耐热耐熔体侵蚀和热震性，可制作GaAs晶体坩埚、Al蒸发皿、磁流体发电装置及高温透平机耐蚀部件，利用其光学性能可作红外线窗口。

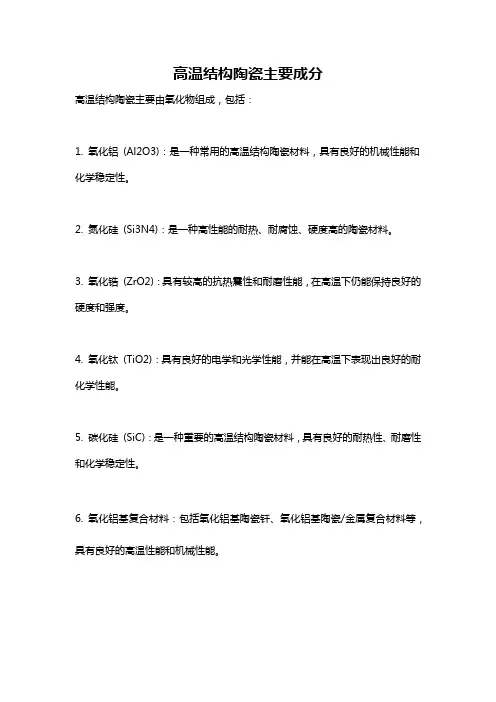

高温结构陶瓷主要成分
高温结构陶瓷主要由氧化物组成，包括：
1. 氧化铝(Al2O3)：是一种常用的高温结构陶瓷材料，具有良好的机械性能和化学稳定性。

2. 氮化硅(Si3N4)：是一种高性能的耐热、耐腐蚀、硬度高的陶瓷材料。

3. 氧化锆(ZrO2)：具有较高的抗热震性和耐磨性能，在高温下仍能保持良好的硬度和强度。

4. 氧化钛(TiO2)：具有良好的电学和光学性能，并能在高温下表现出良好的耐化学性能。

5. 碳化硅(SiC)：是一种重要的高温结构陶瓷材料，具有良好的耐热性、耐磨性和化学稳定性。

6. 氧化铝基复合材料：包括氧化铝基陶瓷钎、氧化铝基陶瓷/金属复合材料等，具有良好的高温性能和机械性能。

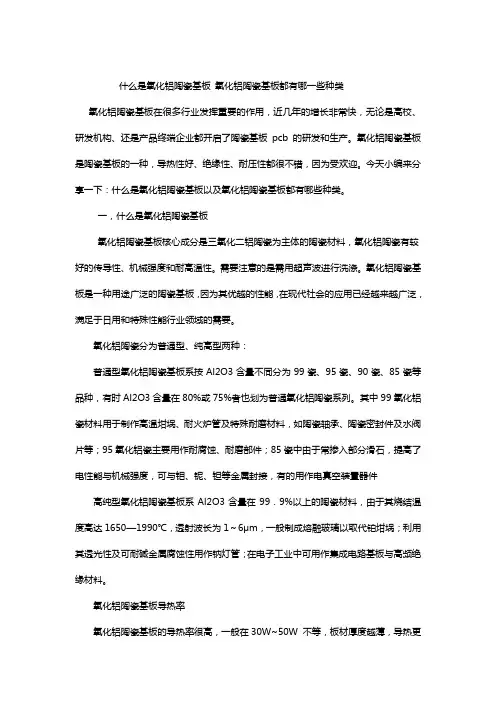

什么是氧化铝陶瓷基板氧化铝陶瓷基板都有哪一些种类氧化铝陶瓷基板在很多行业发挥重要的作用，近几年的增长非常快，无论是高校、研发机构、还是产品终端企业都开启了陶瓷基板pcb的研发和生产。

氧化铝陶瓷基板是陶瓷基板的一种，导热性好、绝缘性、耐压性都很不错，因为受欢迎。

今天小编来分享一下：什么是氧化铝陶瓷基板以及氧化铝陶瓷基板都有哪些种类。

一，什么是氧化铝陶瓷基板氧化铝陶瓷基板核心成分是三氧化二铝陶瓷为主体的陶瓷材料，氧化铝陶瓷有较好的传导性、机械强度和耐高温性。

需要注意的是需用超声波进行洗涤。

氧化铝陶瓷基板是一种用途广泛的陶瓷基板，因为其优越的性能，在现代社会的应用已经越来越广泛，满足于日用和特殊性能行业领域的需要。

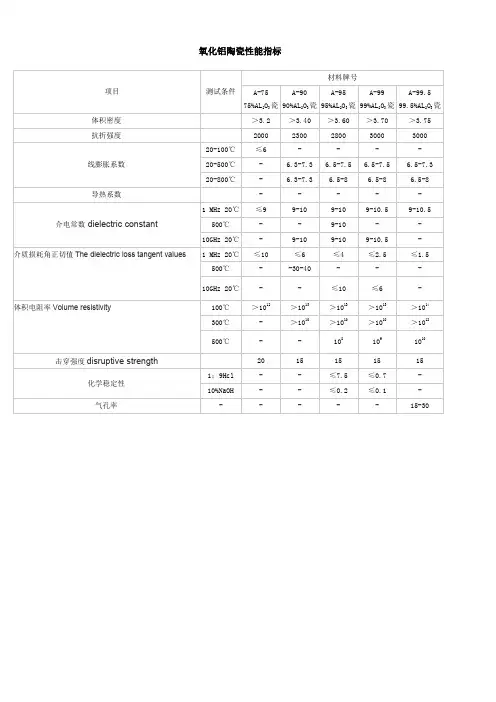

氧化铝陶瓷分为普通型、纯高型两种：普通型氧化铝陶瓷基板系按Al2O3含量不同分为99瓷、95瓷、90瓷、85瓷等品种，有时Al2O3含量在80%或75%者也划为普通氧化铝陶瓷系列。

其中99氧化铝瓷材料用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等；95氧化铝瓷主要用作耐腐蚀、耐磨部件；85瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与钼、铌、钽等金属封接，有的用作电真空装置器件高纯型氧化铝陶瓷基板系Al2O3含量在99．9%以上的陶瓷材料，由于其烧结温度高达1650—1990℃，透射波长为1～6μm，一般制成熔融玻璃以取代铂坩埚；利用其透光性及可耐碱金属腐蚀性用作钠灯管；在电子工业中可用作集成电路基板与高频绝缘材料。

氧化铝陶瓷基板导热率氧化铝陶瓷基板的导热率很高，一般在30W~50W 不等，板材厚度越薄，导热更好，板厚越厚则导热相对稍低。

但是整理的导热效果是普通PCB板的100倍甚至更多。

氧化铝陶瓷基板膨胀系数氧化铝陶瓷基板因为是陶瓷基材质，所属无机材料，硬度较大。

耐压，膨胀系数低，一般不易变形。

更多氧化铝陶瓷基板优势咨询金瑞欣特种电路。

二，氧化铝陶瓷基板的种类主要分为以下几类：1，薄膜氧化铝陶瓷基板一般采用是DPC薄膜工艺制作的三氧化二铝陶瓷基板，主要精密度较高，可以加工精密线路。

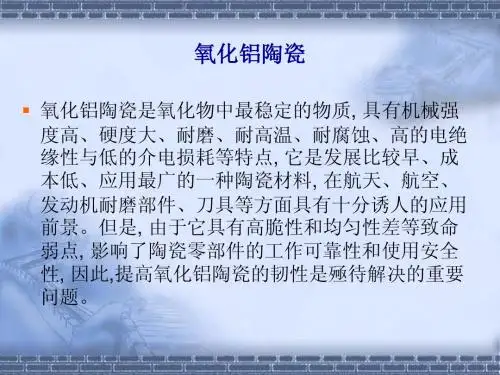

氧化铝陶瓷的发展与应用(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除氧化铝陶瓷的发展与应用前言氧化铝陶瓷具有机械强度高,绝缘电阻大,硬度高,耐磨、耐腐蚀及耐高温等一系列优良性能,其广泛应用于陶瓷、纺织、石油、化工、建筑及电子等各个行业,是目前氧化物陶瓷中用途最广、产销量最大的陶瓷新材料。

通常氧化铝陶瓷分为2 大类,一类是高铝瓷,另一类是刚玉瓷。

高铝瓷是以Al2O3 和SiO2 为主要成分的陶瓷,其中Al2O3 的含量在45 %以上,随着Al2O3 含量的增多,高铝瓷的各项性能指标都有所提高。

由于瓷坯中主晶相的不同,又分为刚玉瓷、刚玉—莫来石瓷、莫来石瓷等。

根据Al2O3 含量的不同,习惯上又称为75瓷、80 瓷、85 瓷、90 瓷、92 瓷、95 瓷、99 瓷等。

高铝瓷的用途极为广泛,除了用作电真空器件和装置瓷外,还大量用来制造厚膜、薄膜电路基板,火花塞瓷体,纺织瓷件,晶须及纤维,磨料、磨具及陶瓷刀,高温结构材料等。

目前市场上生产、销售和应用最为广泛的氧化铝陶瓷是Al2O3 含量在90 %以上的刚玉瓷。

1 原料作为陶瓷原料主要成分之一的氧化铝在地壳中含量非常丰富,在岩石中平均含量为15. 34 % ,是自然界中仅次于SiO2 存量的氧化物。

一般应用于陶瓷工业的氧化铝主要有2 大类,一类是工业氧化铝,另一类是电熔刚玉。

1. 1 工业氧化铝工业氧化铝一般是以含铝量高的天然矿物铝土矿(主要矿物组成为铝的氢氧化物, 如一水硬铝石(xAl2O3·H2O> 、一水软铝石、三水铝石等氧化铝的水化物组成> 和高岭土为原料,通过化学法(主要是碱法,多采用拜尔法———碱石灰法> 处理,除去硅、铁、钛等杂质制备出氢氧化铝,再经煅烧而制得,其矿物成分绝大部分是γ- Al2O3 。

工业氧化铝是白色松散的结晶粉末,颗粒是由许多粒径< 0. 1μm 的γ- Al2O3 晶体组成的多孔球形聚集体,其孔隙率约为30 % ,平均粒径为40～70μm。

氧化镁氧化铝熔点比较解释
氧化镁（MgO）和氧化铝（Al2O3）是两种常见的陶瓷材料，在高温应用中具有广泛的应用。

它们的熔点是比较的重要性能参数，可以对两种材料的高温稳定性和使用温度范围进行比较。

氧化镁的熔点较低，约为2827℃。

这是因为氧化镁的晶体结构比较简单，具有面心立方结构。

由于氧化镁中的阳离子（镁离子）与阴离子（氧离子）之间的键强度较弱，因此，在相对较低温度下，氧化镁晶体中的键可以被热量打破，导致氧化镁的熔化。

相比之下，氧化铝的熔点较高，约为2072℃。

这是因为氧化铝的晶体结构比较复杂，具有六方密排结构。

氧化铝中的铝离子与氧离子之间的键强度较高，需要更高的温度才能打破这些键，使得氧化铝熔化。

因此，从熔点来看，氧化镁相对于氧化铝来说，具有更高的耐高温性能。

氧化镁可用于更高温度的应用，例如高温炉窑、耐火材料等。

而氧化铝的熔点虽然较低，但在一些高温应用中也能发挥重要的作用，例如电子元件的绝缘层、陶瓷刀具等。

al2o3 电路板 微波 速度 Al2O3电路板在微波领域中的应用及其速度 引言： Al2O3电路板是一种高性能陶瓷基板，具有优异的热稳定性、机械强度、化学稳定性和电学性能。它在微波领域中得到广泛应用，如雷达系统、卫星通信和无线电通信等。本文将介绍Al2O3电路板在微波领域中的应用及其速度。

一、Al2O3电路板的特点 1. 热稳定性：Al2O3电路板具有良好的热稳定性，可在高温环境下工作。

2. 机械强度：Al2O3电路板具有较高的机械强度，不易发生变形和裂纹。

3. 化学稳定性：Al2O3电路板具有良好的化学稳定性，可以耐受酸碱腐蚀等恶劣环境。 4. 电学性能：Al2O3电路板具有优异的介质常数和损耗因子，可以实现高频率下的低损耗传输。

二、Al2O3电路板在微波领域中的应用 1. 雷达系统：雷达系统需要高频率和低损耗的信号传输，Al2O3电路板可以满足这一需求。它被广泛应用于雷达天线、雷达接收器和雷达发射器等部件中。

2. 卫星通信：卫星通信需要高速率和低误码率的信号传输，Al2O3电路板可以实现这一目标。它被广泛应用于卫星天线、卫星接收器和卫星发射器等部件中。

3. 无线电通信：无线电通信需要高频率和低损耗的信号传输，Al2O3电路板也可以满足这一需求。它被广泛应用于无线电天线、无线电接收器和无线电发射器等部件中。

三、Al2O3电路板的速度 Al2O3电路板的速度是指在介质中传播的电磁波速度，也称为相对介质常数。在微波领域中，Al2O3电路板的速度为9.8×108m/s左右。相对介质常数为9.8左右。 结论： Al2O3电路板具有优异的热稳定性、机械强度、化学稳定性和电学性能，在微波领域中得到广泛应用。它可以满足雷达系统、卫星通信和无线电通信等领域的高频率、低损耗、高速率和低误码率的信号传输需求。在介质中传播的电磁波速度为9.8×108m/s左右，相对介质常数为9.8左右。
