扭力测试仪的使用方法
使用扭力测试仪的方法如下:
1. 准备工作:首先确保扭力测试仪的电源已经连接好并处于开启状态,同时检查仪器的显示屏是否正常工作。
2. 调节参数:根据测试需求,设置测试仪的参数,包括测试单位(如牛顿米或磅英尺)、测量范围、精度等。
3. 安装被测试件:将被测试的零部件或器件安装到测试仪上,确保安装牢固,以防止测试过程中出现松动或滑动。
4. 进行测试:按下开始测试的按钮,测试仪将开始记录扭矩值,通过力传感器实时监测被测试件的扭转力。
在测试过程中,确保被测试件的运动轴线与测试仪的传感器轴线处于垂直状态,以保证测试结果的准确性。
5. 数据收集:当测试完成后,测试仪将显示测试结果,并可以通过打印机或连接电脑的方式将测试数据导出保存。
6. 分析结果:根据测试数据进行结果分析,比对标准要求或者产品设计要求,评估被测试件的质量和性能。
7. 清理维护:测试完成后,及时清理测试仪的传感器和仪器表面,保持测试仪的外观干净整洁,以免影响下次测试的准确性。
定期进行维护保养,确保测试仪的正常使用和准确度。

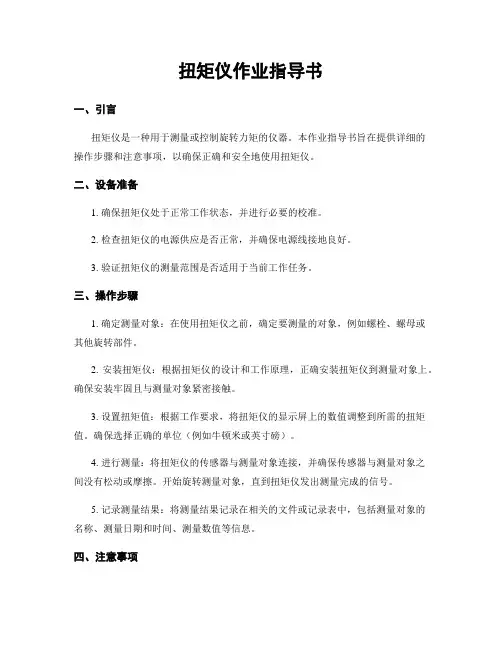

扭矩仪作业指导书一、引言扭矩仪是一种用于测量或控制旋转力矩的仪器。
本作业指导书旨在提供详细的操作步骤和注意事项,以确保正确和安全地使用扭矩仪。
二、设备准备1. 确保扭矩仪处于正常工作状态,并进行必要的校准。
2. 检查扭矩仪的电源供应是否正常,并确保电源线接地良好。
3. 验证扭矩仪的测量范围是否适用于当前工作任务。
三、操作步骤1. 确定测量对象:在使用扭矩仪之前,确定要测量的对象,例如螺栓、螺母或其他旋转部件。
2. 安装扭矩仪:根据扭矩仪的设计和工作原理,正确安装扭矩仪到测量对象上。
确保安装牢固且与测量对象紧密接触。
3. 设置扭矩值:根据工作要求,将扭矩仪的显示屏上的数值调整到所需的扭矩值。
确保选择正确的单位(例如牛顿米或英寸磅)。
4. 进行测量:将扭矩仪的传感器与测量对象连接,并确保传感器与测量对象之间没有松动或摩擦。
开始旋转测量对象,直到扭矩仪发出测量完成的信号。
5. 记录测量结果:将测量结果记录在相关的文件或记录表中,包括测量对象的名称、测量日期和时间、测量数值等信息。
四、注意事项1. 操作人员应熟悉扭矩仪的使用说明书,并按照说明书中的要求进行操作。
2. 在操作过程中,应注意安全,避免与旋转部件接触,以防止伤害。
3. 定期检查扭矩仪的工作状态,包括电源供应、显示屏、传感器等部件的正常运行。
4. 避免将扭矩仪暴露在过高或过低的温度环境中,以免影响其精确度和性能。
5. 避免将扭矩仪受到冲击或振动,以免影响其测量结果和寿命。
6. 当扭矩仪不在使用时,应将其存放在干燥、清洁的环境中,避免灰尘和湿气对其造成损害。
五、维护和保养1. 定期清洁扭矩仪的外壳和传感器,以保持其正常工作状态。
2. 检查扭矩仪的电池电量,并及时更换电池,以确保其正常使用。
3. 定期进行校准,以保证扭矩仪的测量结果的准确性。
4. 如发现扭矩仪存在故障或异常现象,应立即停止使用,并联系相关维修人员进行维修或更换。
六、总结本作业指导书提供了使用扭矩仪的详细操作步骤和注意事项,以确保正确和安全地使用扭矩仪。
扭力测试仪操作规范一、设备操作前的准备工作:1.确保操作人员已经经过相关培训,熟悉设备的使用方法和操作规程。
2.检查设备是否处于正常工作状态,是否连接电源,仪器和被测物之间的连接是否牢固可靠。
3.清理测量区域,确保没有杂物和障碍物。
二、设备的操作步骤:1.打开设备电源,启动设备,等待设备进入工作状态。
2.设置测试参数:根据被测物的要求和测试要求,设置扭力测试仪的测试参数,包括扭矩范围、测试速度、测试时长等。
3.校准仪器:在进行测试之前,需要对扭力测试仪进行校准,确保测试结果的准确性和可靠性。
4.将被测物放置在测试台上,固定好,并确保被测物与设备之间的连接牢固可靠。
5.启动测试:根据设备的操作说明,启动测试程序,开始对被测物进行扭力测试。
6.监控测试过程:在测试过程中,操作人员需要密切关注测试仪器的工作状态,并及时记录测试结果和相关信息。
7.结束测试:当达到设定的测试时长或完成测试数量时,停止测试程序,关闭设备电源。
三、设备操作注意事项:1.遵守设备的使用规范,不得超过设备的承载范围和额定参数。
2.确保被测物与设备之间的连接牢固可靠,避免在测试过程中出现松动等情况。
3.在操作过程中,不得随意改变测试参数,以免影响测试结果的准确性。
4.定期对设备进行维护保养,保持设备的良好工作状态。
5.在设备操作过程中,应保持操作台面整洁,防止杂物进入设备内部,影响设备的正常运行。
6.当设备有异常情况出现时,如设备损坏、测试结果异常等,应及时停止操作,检查并修复设备故障。
7.在使用设备时,操作人员需要佩戴适当的防护装备,避免发生人身或设备安全事故。
四、设备的维护保养:1.设备使用后应及时清理,清除测试区域的杂物和污渍。
2.定期对设备进行维护保养,包括清洁仪器表面和内部的灰尘和污垢,检查设备各部件的连接是否牢固。
3.经常校准设备,确保测试结果的准确性和可靠性。
4.对设备进行定期的维修和保养,以延长设备的使用寿命。
五、设备的安全操作:1.在使用设备时,操作人员需穿戴适当的防护装备,如眼镜、手套、防护服等。
扭矩测试仪的正确操作方法
扭矩测试仪是一种常用的测试仪器,可用于扭矩传感器的校准,以及动力系统的传动扭矩、螺栓等紧固件的拧紧扭矩的测试。
用户应该如何操作扭矩测试仪呢?下面济南普创小编就来具体介绍一下扭矩测试仪的正确操作方法.
1、在使用扭矩测试仪之前,先检查仪器电量是否充足,若电量不足,请先充电(充电时也可使用)。
2、打开电源开关,显示的扭矩值为零,如果不为零,则按清零键,将扭矩值清零。
3、测试前,第一需设置好上下限值、最小存储值、最小峰值保持值、自动峰值时间、自动关机时间、重力加速度等.
①、上限值设定:用户设定上限值,根据需要自由设定,达到上限值即自动声光提示,上限值不高于满量程。
②、下限值设定:用户设定下限值,根据需要自由设定,达到下限值即自动灯光提示,下限值不得高于设定的上限值。
③、最小存储值设定:用户根据存储需要设定最小存储值,小于该值的数据将不被储存。
④、最小峰值保持值设定:用户根据峰值,自动峰值测量需要自由设定,小于该值的数据不被峰值保存。
⑤、自动峰值时间设定:用户根据自动峰值测量状态下峰值需要保持的时间从1秒~99秒自由设定。
⑥、自动关机时间设定:无操作状态下,自动关机时间从0分钟~9分钟可自由设定(当设置为0分钟则表示为解除自动关机)。
⑦、重力加速度设定:用户可根据本地区的位置设定重力加速度值,本机默认9.794。
⑧、恢复初始设置:用户操作不当或多次更改数据出现混乱,可以通过此项设置来把1~7的数据恢复到出厂状态。
数字扭矩仪使用说明书Ver 0.01SHIMPO1.本产品的特点z可以测得开栓方向或闭栓方向的扭距z可以用USB向电脑传输数据z可以测得峰值(峰值保持)z存储功能可以最多存储1000个计测时的峰值。
z比对功能可以判断产品的合格与否(判定结果通过LED显示)z由于采用了镍氢电池,没有AC适配器也可以方便地使用。
z额定扭距为2N、5N、10N的机种。
z可以切换为各种单位(国内只可以转换)z计测周期(显示周期)最大可从8次/秒中选择。
2.各部分名称及工作2.1主机部分■ (前面)①Power键键键键键⑥液晶显示部分①Power キー用于电源的开/关②Recall キー开栓计测或闭栓计测模式时读取已存储的数据※平均计测模式时不能读取存储数据。
用于功能模式时③Mem キー在开栓计测或闭栓计测模式下将保持峰值输入、存储。
※平均计测模式下不能存储输入。
用于存储数据完全清除时用于功能模式时。
④Mode キー切换计测模式。
读取存储数据时按本按钮会返回计测模式。
在功能模式时使用。
⑤Zero/RST キー平均计测模式时:进行归零开栓、闭栓计测模式时:进行峰值归位用于功能模式启动时用于功能模式时⑥液晶显示部分显示计测数据、计测单位⑦计测模式显示灯中有一个灯亮,表示计测模式。
⑧对比判定显示灯对比判定有效的情况下,中一个灯亮,表示对比判定结果。
平均模式:对计测数据进行比较、判断后显示其结果。
开栓计测、闭栓计测模式:用比对器对保持了的峰值进行判定,显示结果。
用比对器进行判定无效时,灯不亮。
4/153. 显示部分3.1 各部分名称3.2 数值显示部分用符号和4位数值显示测定值。
开栓方向扭距用正数、闭栓方向的扭距用负数来显示。
3.3 单位显示部分显示单位。
过载的时候显示“OVR ”。
在自动关机前1分钟内显示“PWR ”。
5/15充电显示部分 单位显示部分数值显示部分(测量值显示)自动关机前1分钟内 过载3.4充电显示部分根据充电状态会显示如下数据:内置镍氢电池的电压降低时“LO BAT”闪烁。
德信诚培训网

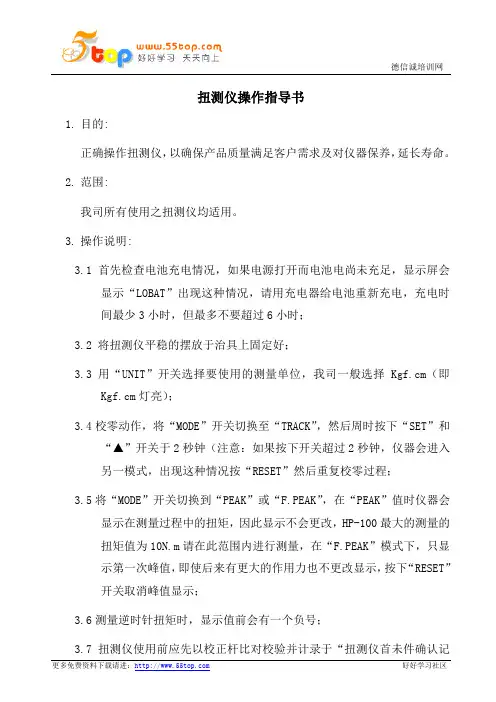

更多免费资料下载请进: 好好学习社区 扭测仪操作指导书
1. 目的:
正确操作扭测仪,以确保产品质量满足客户需求及对仪器保养,延长寿命。
2. 范围:
我司所有使用之扭测仪均适用。
3. 操作说明:
3.1 首先检查电池充电情况,如果电源打开而电池电尚未充足,显示屏会
显示“LOBAT ”出现这种情况,请用充电器给电池重新充电,充电时间最少3小时,但最多不要超过6小时;
3.2 将扭测仪平稳的摆放于治具上固定好;
3.3 用“UNIT ”开关选择要使用的测量单位,我司一般选择Kgf.cm (即
Kgf.cm 灯亮);
3.4校零动作,将“MODE ”开关切换至“TRACK ”,然后周时按下“SET ”和
“▲”开关于2秒钟(注意:如果按下开关超过2秒钟,仪器会进入另一模式,出现这种情况按“RESET ”然后重复校零过程;
3.5将“MODE ”开关切换到“PEAK ”或“F.PEAK ”,在“PEAK ”值时仪器会
显示在测量过程中的扭矩,因此显示不会更改,HP-100最大的测量的扭矩值为10N.m 请在此范围内进行测量,在“F.PEAK ”模式下,只显示第一次峰值,即使后来有更大的作用力也不更改显示,按下“RESET ”开关取消峰值显示;
3.6测量逆时针扭矩时,显示值前会有一个负号;
3.7扭测仪使用前应先以校正杆比对校验并计录于“扭测仪首未件确认记。
扭矩测试仪操作步骤扭矩测试仪如何操作上海楚承从建厂以来一直从事生产各类测力仪器,有扭矩测试仪和扭矩扳手以及测力计,扭力测试仪,拉力测试仪,等产品,我司生产的测力仪器,在市场上取得了傲人的成绩,成为行业内领导的专业制造厂家之一、我们要在今后的道路上订立新的进展战略,连续往前看往前走努力探求世界新理念,在进展中不断的让本身更加成熟起来,想买牢靠实业的扭矩测试仪,就来上海楚承。
扭矩测试仪操作步骤1 在使用数字扭矩测试仪之前,先检查仪器电量是否充分,若电量不足,请先充电(充电时也可使用)2 正常情况下,打开电源开关,显示的扭矩值为零。
假如不为零按清零键,将扭矩值清零。
3 依据测试需要,按扭矩单位转换键,选择所需要的单位。
4 测试前先进行设置,实在步骤如下:在实时值或峰值或自动峰值状态下按设置键,此时会有设定的项目显示出来;按设置键一下:显示上限值设置,设定测试值上限,高于上限为超出范围,下限灯亮。
按设置键两下:显示下限值设置,设定测试值下限,低于下限为超出范围,下限灯亮。
按设置键三下:显示小存储值,设定储存值,低于小储存值的值将不被存储。
按设置键四下:显示小峰值保持值,设定小峰值保持值,低于小峰值保持值的值不被显示。
按设置键五下:显示峰值自动解除时间,在自动峰值的状态下,峰值自动解除时间可以设置为0—30秒。
按设置键六下:显示自动关机时间,在无操作情况下自动关机,时间设置为0—60分钟。
按设置键七下:显示每秒采样次数,依据客户的需求,每秒采样次数可以设置为15—1920赫兹。
按设置键八下:显示重力加速度值,在依据客户地区的不同,可以设置相应的重力加速度值。
按设置键九下:显示背景灯开或关,按上下键盘可以选择北景灯开或关。
设置完毕,可以选择存储键保存设置,或者置零键取消设置。
5 依据测试的需要,选择适合的缓冲器,然后将缓冲器安装在扭矩测试头上。
6 需要求上位机连时将USB配备线接上即可。
7 使用完扭矩测试仪要将缓冲器或转接器取下、关掉电源开关放回仪器箱里。
扭矩仪作业指导书标题:扭矩仪作业指导书引言概述:扭矩仪是一种用于测量螺栓、螺母或其他连接件的扭矩的仪器,广泛应用于机械制造、汽车维修、航空航天等领域。
正确操作扭矩仪对于确保连接件的紧固力和安全性至关重要。
本文将介绍扭矩仪的操作指导书,帮助用户正确、安全地使用扭矩仪。
一、准备工作1.1 确认扭矩仪的型号和规格,确保选择正确的扭矩范围。
1.2 检查扭矩仪的外观是否完好,是否有损坏或缺陷。
1.3 确保扭矩仪已经校准过,准确度符合要求。
二、操作步骤2.1 将扭矩仪插入连接件上,确保连接牢固。
2.2 调整扭矩仪的扭矩值,根据需要进行调整。
2.3 缓慢施加扭矩,避免突然施力造成连接件损坏。
三、注意事项3.1 使用扭矩仪时,避免受力不均匀,以免影响测量结果。
3.2 在使用扭矩仪时,避免受到外部干扰,确保测量准确性。
3.3 使用完毕后,及时清洁扭矩仪,存放在干燥通风的地方,避免受潮或污染。
四、维护保养4.1 定期对扭矩仪进行校准,确保测量准确度。
4.2 定期检查扭矩仪的外观和功能,发现问题及时修复或更换。
4.3 避免扭矩仪受到严重冲击或振动,以免影响其使用寿命和准确性。
五、常见问题解决5.1 若扭矩仪显示异常或无法正常使用,应立即停止使用并检查。
5.2 若扭矩仪出现误差较大的情况,应及时进行校准。
5.3 若扭矩仪损坏或无法修复,应及时更换或送修。
结语:通过本文的扭矩仪作业指导书,希望用户能够正确、安全地操作扭矩仪,确保连接件的紧固力和安全性。
正确的使用和维护扭矩仪将为工作和生产带来更高的效率和安全性。
愿本文能为您的工作提供一定的帮助。
扭矩仪作业指导书1. 引言本文档旨在为操作人员提供扭矩仪的操作指导,以确保正确、安全地使用扭矩仪进行工作。
请在使用扭矩仪之前仔细阅读本指导书,并按照其中的步骤进行操作。
2. 扭矩仪的概述扭矩仪是一种用于测量和控制旋转装置扭矩的工具。
它通常由一个测力传感器、一个转动装置和一个显示器组成。
扭矩仪广泛应用于机械制造、汽车维修、航空航天等领域。
3. 安全注意事项在操作扭矩仪之前,请务必遵守以下安全注意事项:- 确保工作区域干净、整洁,并远离易燃物品。
- 使用扭矩仪时,请戴上适当的个人防护装备,如手套和护目镜。
- 不要将扭矩仪暴露在过高或过低的温度环境中。
- 在操作过程中,不要将手指或其他物体放入扭矩仪的旋转部件中。
4. 扭矩仪的操作步骤以下是使用扭矩仪的基本操作步骤:步骤1:准备工作- 确保扭矩仪已经校准并处于正常工作状态。
- 将扭矩仪放置在平稳的工作台上,并确保其连接电源。
步骤2:选择合适的工作模式- 扭矩仪通常具有不同的工作模式,如峰值保持模式、跟踪模式等。
根据实际需求选择合适的工作模式。
步骤3:设置扭矩值- 使用扭矩仪的控制面板或按钮,设置所需的扭矩值。
确保设置的数值符合工作要求。
步骤4:安装被测物体- 将需要测量扭矩的物体正确安装在扭矩仪的测力传感器上。
确保物体与传感器之间的连接牢固可靠。
步骤5:进行测量- 启动扭矩仪,并开始进行扭矩测量。
在测量过程中,注意观察显示屏上的数值,并确保扭矩值在设定范围内。
步骤6:记录和分析数据- 在测量完成后,将测量数据记录下来,并进行数据分析。
可以使用电脑软件或其他工具对数据进行处理和分析。
5. 常见问题解答以下是一些常见问题及其解答:问题1:扭矩仪显示屏上的数值不稳定,有时会跳动。
解答:可能是由于测力传感器与被测物体之间的连接不牢固导致的。
请检查连接并重新安装。
问题2:扭矩仪无法启动。
解答:可能是由于电源故障或其他硬件问题导致的。
请检查电源连接并确保电源正常。
扭矩仪作业指导书一、引言扭矩仪是一种用于测量和控制旋转力矩的仪器,广泛应用于机械创造、汽车维修、航空航天等领域。
为了确保扭矩仪的正常运行和准确测量,本作业指导书将详细介绍扭矩仪的使用方法、操作步骤和注意事项。
二、扭矩仪的基本原理扭矩仪根据弹性力矩原理进行测量。
当扭矩作用在测量装置上时,装置内的弹性元件将发生形变,形变量与扭矩成正比。
通过测量装置上的形变量,可以确定扭矩的大小。
三、扭矩仪的使用方法1. 准备工作a. 确保扭矩仪处于稳定的工作环境,避免温度过高或者过低的影响。
b. 检查扭矩仪的电源是否正常,确保电源线连接良好。
c. 检查扭矩仪的显示屏是否正常,如有异常情况应及时联系维修人员。
2. 扭矩仪的操作步骤a. 打开扭矩仪的电源开关,等待仪器自检完成。
b. 选择合适的测量模式,如单向扭矩测量、双向扭矩测量等。
c. 将待测物体与扭矩仪连接,确保连接坚固可靠。
d. 调整扭矩仪的测量范围,确保测量结果准确。
e. 开始测量,记录测量数值并进行数据处理。
f. 测量完成后,关闭扭矩仪的电源开关。
四、扭矩仪的注意事项1. 使用前应子细阅读扭矩仪的使用说明书,并按照说明书进行正确操作。
2. 在使用过程中,应避免扭矩仪受到外力冲击,以免影响测量结果。
3. 定期对扭矩仪进行校准,确保测量结果的准确性。
4. 使用过程中如发现异常情况,应即将住手使用,并联系维修人员进行检修。
5. 扭矩仪应存放在干燥、通风良好的环境中,避免受潮或者受到腐蚀。
五、扭矩仪的维护与保养1. 定期清洁扭矩仪的外壳和显示屏,避免灰尘和污垢积累。
2. 注意保护扭矩仪的连接接口,避免接口松动或者损坏。
3. 如需长期存放扭矩仪,应将其放置在防尘袋中,并存放在干燥的环境中。
4. 定期对扭矩仪进行维护保养,包括更换电池、校准仪器等。
六、扭矩仪的常见问题及解决方法1. 问题:扭矩仪显示屏无法正常显示。
解决方法:检查电源线是否连接良好,确保电源正常;若问题仍未解决,联系维修人员进行检修。
瓶盖扭矩测试仪操作程序Digital Torque Meter operating procedure1. 目的建立瓶盖扭矩测试仪的操作方法,规范该仪器的操作。
2. 范围用于生产线的相关仪器的扭力测试3. 责任3.1. 生产部轧盖岗位人员负责执行本程序;3.2. 生产主管、在线QA负责检查监督。
4. 环境健康安全N/A5. 程序5.1. 功能键说明:“TRACK”动态跟踪和“PEAK”峰值锁定相互切换扭力单位切换开关屏幕显示数据归零数据保存到“→”1-10的存储位置删除所有存储数据平均值计算打印扭矩值查看存储的10个测量数据报警值设定5.2. 使用前检查确认:6.2.1 确认仪器在校验有效期内。
6.2.2 确认仪器已经放置平稳、无振动。
5.3. 扭力测试6.3.1 开机:接通电源,打开正面左下角红色电源开关,进入开机预热状态,5分钟后可以开始使用。
6.3.2 扭力单位选择:按“UNIT”键调整单位切换开关(ibf.in/kgf.cm/N.m)到需要的扭力单位。
6.3.3 模式选择:按“MODE”键在“TRACK”动态状态和“PEAK”峰值相互切换,生产时选择“PEAK”模式。
6.3.4 瓶子和夹具放置调整:将测试橡胶夹具调整到合适的位置(使之处于正好夹住被测瓶子),将瓶子放入夹具中间,顺时针旋动仪器右侧的调节手轮,将被测试瓶夹紧。
如果显示屏显示数值不为零,按一下“RESET”键,使其归零。
6.3.5 扭力测试:将手保持半握紧状态,用大拇指和食指握紧瓶盖,缓慢旋转瓶盖直至铝盖发生转动(瓶身不动),此时仪器显示的即为拧动瓶盖的扭力(峰值扭矩)。
6.3.6 打印:按“PRINT”键,打印扭矩值。
6.3.7 数据如果需要保存则按“M-SET”键,数据将保存在“→”1-10的存储位置。
6.3.8 数据查询:按“▲”键查看存储的10个测量数据(每按一个键,显示屏左侧“→”位置会上移一个位置)。
扭力测试仪的使用方法扭力测试仪是一种用于测量和记录物体扭转力的仪器。
它广泛应用于机械、汽车、航空航天和其他领域,在产品开发、质量控制和安全性测试等方面发挥着重要作用。
以下是关于扭力测试仪的使用方法的详细说明。
1.准备工作在开始使用扭力测试仪之前,首先需要对仪器进行准备工作。
这包括校准仪器以确保准确性和重复性,检查仪器是否正常工作,以及确认所需的测量参数和测试条件。
2.选择适当的测试夹具根据待测试物体的形状和结构特点,选择适合的测试夹具。
测试夹具的设计应能够固定物体并转动它,同时允许扭力传递到扭力测试仪。
3.安装测试夹具和待测试物体将测试夹具安装到扭力测试仪上,并确保夹具稳固且与测试仪连接紧密。
然后,将待测试物体安装到测试夹具上,并通过紧固装置(如螺栓或夹紧装置)固定。
4.设定测试参数在使用扭力测试仪之前,需要设定一些测试参数,如扭转力的测量范围、单位、采样率和数据记录格式等。
这些参数将影响测量结果的准确性和可靠性。
5.调整仪器零点在进行实际测量之前,应将扭力测试仪校零。
校零操作通常是指将测量仪器的指针或数字显示器调整到零点位置,并确保仪器没有任何读数或偏移。
6.进行扭力测试将测试夹具连接到待测试物体上后,可以开始进行扭力测试。
通常情况下,可以通过手动或电动方式对待测试物体施加扭转力。
在施加力的同时,扭力测试仪会记录并显示实时的扭转力数值。
7.记录和分析测试结果在测试过程中,扭力测试仪会实时记录并显示扭力数据。
可以将这些数据保存到存储设备中,以备后续分析和比较。
此外,根据具体需要,还可以进行数据处理、绘制曲线图或生成测试报告等。
8.数据解读和应用最后,根据测试结果进行数据解读和应用。
根据测试的目的和要求,可以判断被测试物体的扭转性能是否符合设计要求,识别潜在的问题或缺陷,并作出相应的改进或调整。
9.仪器维护和保养在使用扭力测试仪结束后,需要对仪器进行维护和保养。
这包括清洁仪器、校正仪器、更换损坏或老化的部件,以及定期对仪器进行检查和维修,以确保其正常工作和可靠性。
扭矩仪作业指导书一、概述扭矩仪作业指导书旨在提供详细的操作步骤和注意事项,以确保扭矩仪的正确使用和准确测量。
本指导书适用于扭矩仪的日常使用和维护保养。
二、设备准备1. 确保扭矩仪所需的电源供应正常,检查电池电量或电源线连接情况。
2. 清洁扭矩仪外壳和测量传感器,确保无尘、无油污。
3. 检查扭矩仪的测量范围和准确度,确保符合实际需求。
三、操作步骤1. 将扭矩仪放置在平稳的工作台面上,并确保其与待测物件之间没有干扰物。
2. 打开扭矩仪电源,等待其自检完成并进入正常工作状态。
3. 根据待测物件的特性选择合适的测量模式(如顺时针、逆时针、双向等)。
4. 将待测物件与扭矩仪的传感器连接,确保连接牢固且无松动。
5. 开始测量前,根据实际需求设置扭矩仪的测量单位、测量范围和显示精度。
6. 执行测量操作,根据需要进行单次测量或连续测量。
7. 当测量完成后,记录测量结果,并根据需要进行数据处理和分析。
四、注意事项1. 在使用扭矩仪之前,应先了解待测物件的相关信息,包括其预期扭矩范围、运动方向等。
2. 使用扭矩仪时,应避免过大的冲击力或振动,以免影响测量结果的准确性。
3. 定期校准扭矩仪,以确保其测量结果的可靠性和准确性。
4. 在测量过程中,应注意扭矩仪的工作温度范围,避免过高或过低的温度对其性能产生影响。
5. 扭矩仪应存放在干燥、通风良好的环境中,避免水分、灰尘等物质进入设备内部。
6. 如发现扭矩仪存在异常情况(如显示异常、操作失灵等),应立即停止使用并进行维修或更换。
五、维护保养1. 定期清洁扭矩仪的外壳和传感器,避免尘埃和油污积累。
2. 检查扭矩仪的电源供应情况,确保电池电量充足或电源线连接正常。
3. 定期校准扭矩仪,以确保其测量结果的准确性和可靠性。
4. 如发现扭矩仪存在损坏或故障,应及时联系售后服务进行维修或更换。
六、常见问题解答1. 问:扭矩仪的测量结果为什么会偏差较大?答:可能是由于扭矩仪的校准失效或传感器连接不稳造成的,建议重新校准或检查传感器连接情况。
第1篇一、适用范围本规程适用于所有使用扭矩仪进行扭矩测量的工作人员,包括但不限于生产、维修、检测等岗位。
二、操作前的准备1. 确认扭矩仪已通过检验,符合使用要求。
2. 熟悉扭矩仪的操作方法和注意事项。
3. 确保操作环境安全,无易燃、易爆物品。
4. 检查扭矩仪的电源线和信号线是否完好,连接牢固。
三、操作步骤1. 连接电源线和信号线:将扭矩仪的信号接头接入仪器后面板的信号接口,电源线两端分别接入220VAC三芯插座和仪器后面板的电源输入接口。
2. 安装测量夹具:根据所需测量的灯头规格,在扭矩装置上安装相对应的测量用夹具。
3. 开启仪器电源:打开扭矩仪的电源开关,预热5分钟,观察显示窗口是否显示为0.000”状态,如不是,则进行校零。
4. 校零操作:按“ZERO”键,显示窗口显示“ZERO”,同时校零指示灯亮,再次按“ZERO”键,仪器进入校零状态,当校零指示灯灭时,仪器校零结束,并回到正常测试状态。
5. 测试操作:将被测物固定在扭矩仪上,逐渐增加扭力,观察显示窗口的扭矩值,达到预定扭矩值后,停止加载。
四、注意事项1. 操作过程中,必须从小到大逐渐增加扭力,严禁猛拉猛压,以免造成过载,导致输出扭矩失准。
2. 在被测物上施加扭力时,手不得握到灯管,以免损坏灯管。
3. 所施加的扭力值严禁超过扭矩装置的最大量程,否则会降低扭矩装置的技术指标。
4. 安装被测灯头或夹具时,严禁直接敲打、碰撞。
5. 工作环境应保持清洁,避免油渍、水、以及化学物品的浸蚀。
6. 严禁非专业人员操作扭矩仪。
7. 操作过程中,如发现扭矩仪出现异常情况,应立即停止操作,并通知相关人员处理。
五、操作后的保养1. 关闭扭矩仪电源,拔掉电源线和信号线。
2. 清理扭矩仪,擦拭干净,保持仪器清洁。
3. 检查扭矩仪的电源线和信号线是否完好,如有损坏,应及时更换。
4. 定期对扭矩仪进行校准,确保其测量精度。
六、应急预案1. 如发生扭力仪损坏、电源线或信号线损坏等情况,应立即停止操作,并通知相关人员处理。
数字式扭矩测试仪使用说明书后续尊敬的用户:承蒙惠顾,购得数字式扭矩测试仪。
在使用本仪器前,请细阅这本说明书, 以便能正确使用。
并请妥善保存说明书和保修单, 以备万一有不了解或故障时, 能给您带来帮助。
本说明书中的资料均以最新产品为依据,由于改进或其他变化,本说明书 的描述可能与实际情况稍有出入,我公司将保留随时修改的权利,修改之处恕 难一一相告。
本说明书版权属于本公司。
未经许可,任何单位及个人不得以任何形式和 手段复制或抄袭本说明书的局部或全部内容。
&将AC充电器完全插入插座后再使用,插头松动可能会引起短路而导致电击或火灾。
9、不要使用充电器额定电压以外的其它电源,否则可能会引起电击或火灾。
10、请不要湿手拔出或插入插头,否则可导致触电。
11、请用柔软的布来清洁本机,将干布浸入泡有清洁剂的水中,拧干后再清除灰尘和污垢。
不要使用易散发的化学物质,例如挥发油、稀释剂、酒精等。
12、使用和搬运过程中要轻拿轻放。
13、不要自行拆卸、修理或改造本机。
些行为可能会引起仪器永久性故障。
14、发生故障请与原购买处或本公司联系。
15、本产品自销售之日起一个月内,在正常使用及外观无破损情况下出现产品质量问题,客户凭销售发票原件、有效保修卡及完整包装到原购买处或本公司更换相同的规格型号的产品,更换以后的产品延续原产品的保修期限和条款。
16、本产品自销售之日一年内,在正常使用情况下,出现非人为故障属保修范围(用户自行拆机或在其他维修点维修本公司不与保修),客户凭销售发票原件和有效保修卡联系原购买处,可获本公司免费保修一年。
17、本产品的保修条款仅适用于在中国市场上销售的数字式扭矩测试仪产品,对超过包换期及保修期限的产品,客户可向原购买处查询维修事宜或与本公司联系,由本公司提供有偿维修。
3、请勿用指甲、禾U器或尖的物体按功能键。
4、请勿在水、油或其他液体溅到的地方使用扭矩测试仪,要将扭矩测试仪存放于阴凉、干燥和没有振动之处。
扭矩仪作业指导书一、引言扭矩仪是一种用于测量和控制旋转装置扭矩的仪器。
本作业指导书旨在提供对扭矩仪的正确使用和操作的详细指导,以确保作业人员能够正确、安全地操作扭矩仪,并获得准确可靠的测量结果。
二、安全注意事项1. 在操作扭矩仪之前,操作人员必须熟悉并理解本指导书中的所有安全注意事项,并接受相关培训。
2. 在操作扭矩仪时,必须佩戴适当的个人防护装备,包括护目镜、手套和防护服。
3. 在操作扭矩仪之前,必须确保扭矩仪处于良好的工作状态,没有任何损坏或故障。
4. 在操作扭矩仪时,必须确保周围环境清洁、整洁,并远离任何可能引起干扰或危险的物体或设备。
5. 在操作扭矩仪时,必须遵循正确的操作步骤,并严格按照指导书中的要求进行操作。
三、扭矩仪的使用1. 准备工作a. 确保扭矩仪已正确安装,并连接到适当的电源或电池。
b. 检查扭矩仪的显示屏是否正常工作,并确保显示屏上的数据清晰可读。
c. 根据需要,选择合适的测量范围和单位,并进行相应的设置。
2. 操作步骤a. 将待测物体或设备固定在工作平台上,并确保其处于稳定状态。
b. 将扭矩传感器正确安装到待测物体或设备上,并确保连接牢固。
c. 打开扭矩仪的电源,并确保其处于工作状态。
d. 根据需要,选择合适的测量模式,如单次测量、连续测量或峰值保持。
e. 使用扭矩仪的控制按钮或触摸屏,启动测量过程。
f. 在测量过程中,注意观察扭矩仪的显示屏,确保数据的准确性和稳定性。
g. 完成测量后,根据需要,记录测量结果,并将扭矩仪恢复到待机状态或关闭电源。
四、维护和保养1. 定期检查扭矩仪的外观和连接件,确保其没有任何损坏或松动。
2. 定期校准扭矩仪,以确保其测量结果的准确性和可靠性。
3. 清洁扭矩仪的外壳和显示屏,使用干净柔软的布进行擦拭,避免使用任何化学溶剂或腐蚀性物质。
4. 如果发现扭矩仪出现故障或异常,应立即停止使用,并联系专业维修人员进行检修或维修。
五、常见问题解答1. 问:扭矩仪的测量范围是多少?答:扭矩仪的测量范围根据具体型号和规格而定,一般可覆盖从几牛米到几千牛米的范围。
JW-3扭矩仪使用说明书·普联JW-3扭矩仪使用说明书湖南湘仪动力测试仪器有限公司目录2、仪器功能和配置 (8)3、主要性能特点 (8)4、主要技术指标 (9)5、前面板 (10)5.1、参数显示 (11)5.2、键盘操作 (12)5.2.1、传感器参数设置 (12)5.2.2、采样时间设置 (14)5.2.3、扭矩调零 (15)5.2.4、转速修正 (21)5.2.5、温度补偿设置 (23)5.2.6、声光报警 (24)5.2.7、开关量输出 (25)5.2.8、模拟输入 (26)5.2.9、模拟输出 (28)5.2.10、快速存储 (29)5.2.11、释放操作 (30)5.2.12、RS232设置 (31)5.2.13、CAN设置 (34)5.2.14、打印设置 (35)5.2.15、恢复默认值 (35)5.2.16、传感器标定 (38)6、后面板 (39)7、仪器使用注意事项 (40)8、系统软件 (42)1、试验登录 (43)2、控制按钮 (45)9、仪器附件 (55)10、特殊订货选项 (55)11、仪器的使用与存储条件 (56)12、售后服务 (57)13、注意事项 (57)1、正确选用传感器 (57)2正确安装传感器 (58)3、正确连接传感器和扭矩仪 (59)14、常见问题解答 (62)1.JC型转矩转速传感器精度等级如何划分? (62)2.JC型传感器能测静扭矩吗? (62)3.JC型传感器的过载能力有多大? (62)5.采用何种负载方式为好? (63)6.JC型传感器与动力和负载之间以什么样的连接方式为好? (63)7.尼龙绳连接应注意什么问题? (63)8.传感器上的连轴器能用榔头敲进去吗? (63)9.传感器、负载能不在一条直线上安装吗? (63)10.传感器出厂带联轴器吗? (64)11.联轴器大小有何要求? (64)12.如何选购传感器? (64)13.低转速时为什么要启动小电机? (64)14.启动小电机后,仪器转速显示反而下降,为什么? (64)15.小电机启动后,仪器转速窗口显示并非主轴真正转速,怎么办? (65)16.JC传感器能满载启动吗? (65)17.部分JC传感器上的正反开关起何作用? (65)18.JC传感器安装能否掉头使用? (65)19.扭矩窗口显示随着扭矩加载,向负扭矩方向增加,为什么? (65)20.二根信号线可以加长吗? (65)21.为什么要进行扭矩调零? (66)22.扭矩调零应在什么工况下进行? (66)23.调零方法有几种?各适合于什么情况? (66)24.扭矩调零的原则是什么? (66)25.齿轮箱实际测试只在少数几个转速点上进行,宜采用何种方法调零? (66)26.启动小电机调零后,空载启动主轴,发现显示出负扭矩,为什么? (67)27.何为自动调零?何为手动调零? (67)28.正转调零且测试后,又要反向转动,需重新调零吗? (67)29.每次试验后,零点不能恢复,总是往上增加,有时经过长期不用,•又能恢复原零点,为什么? (67)30.如何检查零点不稳的原因所在? (67)31.扭矩传感器的输出轴端与负载器或测试对象(如齿轮箱、水泵、•风机等)无法脱开时,能够在不加负载的情况下启动主轴调零吗? (68)32. 框图如下的减速箱台架,其调零方法 (68)33.如何测JC型传感器初始相位角? (69)34.温度变化会影响测量精度吗? (69)35.齿轮箱测试时,出现大于100%效率,为什么? (69)36.减速箱测试宜采用何种方式? (70)37.何谓开式台架?何谓封闭式台架? (70)38.减速箱测试时,当输出端没有启动小电机的情况下,仪器显示很正常,•但一旦启动小电机电机仪器的显示如转速、功率、效率都不正常,为什么? (70)39.速比固定的用户,例如齿轮箱用户,•其速比是输入仪器还是按实测计算为好? .. 7040.如何避免强干扰? (71)41.仪器对电源电压有何要求? (71)42.仪器在工作过程中出现死机等现象,为什么? (71)1、概述JW-3扭矩仪与各种量程的磁电式相位差型扭矩传感器(如JC型扭矩传感器)配套使用。
JW-3扭矩仪采用德国INFINEON公司C166系列16位单片机做主处理器。
INFINEON 公司精湛的技术和C166系列单片机卓越的性能,使我们的扭矩仪在功能和性能上都达到了一个新的高度。
仪器采用多单片机结构,使系统速度得到了很大提高。
单片机丰富的资源,使仪器的集成度得到提高,提高了仪器的可靠性和稳定性。
主单片机4级流水线的高性能的16位CPU,使运算速度大幅度提高。
可以满足实时快速测量的需要。
仪器功能丰富。
模拟输入,模拟输出,开关量输入,开关量输出,频率输入等多种扩展功能,使扭矩仪不仅仅是扭矩仪。
很多情况下,原来一个系统的工作,现在一台扭矩仪即可完成。
丰富的自定义功能。
功能和效率往往是一个矛盾。
过多的功能将使仪器速度减慢,效率降低。
为了解决这个矛盾,仪器的所有扩展功能都是可以自定义的,用户可以通过键盘打开和关闭这些功能。
大的灵活性和适应性。
模拟输入可以适应0-5V和1-5V(4-20mA)。
模拟输出可提供0-5V,4-20mA等多种形式。
开关量输出可关联到任意测量通道,以实现开关控制或报警。
开关量输出还可用来启动用户的负载,实现和快速存储的同步。
扩展的频率输入可用来测量流量等脉冲信号。
所有这些功能的组织和变化,只需按几下键盘即可完成。
仪器支持正,反转双向调零,单点或多点调零。
快速存储功能比以前的产品有所增强。
不仅存储扭矩和转速,还可同步存储3路模拟输入。
串口的功能得到了加强,使之与计算机的通讯更简便和灵活。
通讯方法和数据格式都可选择,可适应不同软件工程师的习惯和喜好。
波特率选择范更大,更能适应不同的工业现场。
从机号可设置,组成系统更方便。
仪器内带汉字库,配合液晶显示器和简洁的键盘,使仪器的人机对话变得十分轻松。
菜单式和选项式的操作,简单明了。
每个设置窗口都有中文帮助信息,操作者对说明书的依赖减到了最小。
所有设置都在键盘上进行。
2、仪器功能和配置1扭矩转速测量24路模拟量输入(另定货)32路模拟量输出(另定货)42路开关量输入(另定货)52路开关量输出(另定货)61路扩展的频率输入(无外转速或套筒转速时)7一个RS232口8一个打印口9一个CAN口3、主要性能特点●正,反转双向调零●可选择单点调零或全程调零●三种小电机转速扣除方法由键盘选择●三种温度补偿方法可选择●最快采样时间1ms●快速存储扭矩,转速,并同步存储3路模拟输入●快速存储时同时存储系统时间●3种方法启动快速存储。
最多可存储2048组数据●包括模拟输入的所有通道都可超限声光报警●继电器输出可关联到任意测量通道,进行开关控制●继电器输出亦可定义为存储状态输出,用于快速存储的同步控制●模拟输入能适应0-5V和1-5V(4-20mA)●模拟输出能应用户要求提供0-5V或4-20mA●频繁换向时可用开关量输入来控制仪器,以使用正,反转不同的零点●扩展的频率测量可测量流量等脉冲信号●可设置定时打印●串口通讯方法和数据格式可选●使用液晶显示器人机界面友好4、主要技术指标①扭矩测量信号幅度:有效值0.2V - 20V交流频率范围:2Hz-20kHz输入阻抗:10kΩ采样时间:1ms-3s量程范围:任意测量精度:正确的与JC型传感器配套使用,精度±0.1%F.S或±0.2%F.S②信号3测量信号幅度:有效值0.2V - 20V,交流或单向脉冲频率范围:10Hz-10kHz输入阻抗:10kΩ采样时间:1ms-3s测量精度:50HZ以下为±0.5%,50HZ以上为±0.1%±1个字③模拟输入测量信号类型:直流电压信号幅度:0-5V输入阻抗:200kΩA/D转换精度:10位④模拟输出D/A转换精度:12位电压输出:输出阻抗:10Ω电流输出:负载电阻:<300Ω⑤开关量输入输入低电平:将输入端对地短路,或输入0V。
输入高电平:将输入端对地开路,或输入5V。
⑥开关量输出(继电器触点容量)耐压:交流250V电流:3A5、前面板扭矩仪前面板上布置有一块130×35mm的液晶显示屏和一组键盘,如图1、2所示。
图1 JW-3扭矩仪前面板图2 JW-3扭矩仪键盘■面板上显示屏及键盘功能如下:●显示屏:显示测量参数和设置参数;●EXIT键:在测量状态下按该键可暂时关闭报警提示声音(超限情况发生变化时仪器将恢复报警声音),在参数设置状态下用于存储参数和退回上一级菜单;●ENTER键:在测量状态下按该键进入参数设置,在参数设置状态下进入下一级设置或确认当前操作;●store键:在测量状态下启动快速存储,在参数设置状态左移小光标。
注意:store不是用来存储设置参数的。
设置参数在按“EXIT”键时存储;●print键:在测量状态下打印当前数据,在参数设置状态下右移小光标;●△▽键:在测量状态下移动屏幕,在参数设置状态下选择设置项;●+ - 键:在参数设置状态下修改设置;●在任何设置窗口里,ENTER键进入,EXIT键返回并保存;●仪器出现异常情况时可按RESET键。
5.1、参数显示■液晶显示屏在测量状态下显示以下信息●模拟输入通道禁止时图3 模拟通道禁止时的显示界面●模拟通道使能时图4 模拟通道使能时的显示界面●模拟通道名称可以在仪器字库中一些常用名称中选择,如温度℃,压力kPa,进口压,出口压,扬程,流量,电流A,电压V。
●用户在订货时可定制显示名称。
前3个名称每个最多可显示8个西文字符或4个汉字(可中西文混用),但8个字符相邻名称之间已没有间隙,建议不超过7个字符。
最后一个名称最多只能显示6个字符。
■液晶显示屏在参数设置状态下显示以下信息●按ENTER键进入主菜单界面,如图5所示图5 主菜单界面在以下的叙述中,各窗口的参数用粗体书写表示默认值。
默认值一般也是推荐值。
5.2、键盘操作5.2.1、传感器参数设置■传感器参数包括●标定系数:系数是传感器出厂时通过标定所得●扭矩量程:量程是传感器所能测量的最大扭矩●内齿数:内齿数是传感器内转速测速齿轮的齿数●标定温度:传感器标定时的环境温度●外齿数:外齿数是传感器外转速或套筒转速测速齿轮的齿数●转速范围:传感器运转时实际可能的最高转速特别提醒!前五个参数在传感器出厂时用钢印打在传感器铭牌上,初次使用或更换传感器时必须根据铭牌上的数值将传感器参数预置在仪器中,否则仪器不会正常工作。
■设置传感器参数可按以下步骤操作:①按“ENTER”键,仪器进入主菜单,按“△▽”键移动光标选择“传感器参数”;②按“ENTER”键,进入传感器参数设置界面,如图7所示;图7 传感器参数设置界面③按“△▽”键移动光标选择“标定系数”;④按store或print键移动小光标;⑤按“+ -”键修改小光标闪烁位的数值;⑥重复③-⑤的操作,输入“扭矩量程”,“标定温度”和“内齿数”;⑦输入完毕,按“EXIT”键保存退出。
