ZLP系列高处作业吊篮使用说明书
目录
1、概述
2、规格与性能
3、工作原理与结构特征
4、安装、调试与拆卸
5、试运转与日常使用
6、安全操作规程
7、常见故障及排除方法
8、维护和安全技术
9、搬运与贮存
10、易损件
附表1:吊篮日常检查项目与内容
附表2:吊篮安装高度、前梁伸出长度与载重量的关系附表3:ZLP800吊篮用提升机结构图(减速部分)
附表4:ZLP800吊篮用提升机结构图(卷绳部分)
附表5:ZLP630吊篮用提升机结构图
附表6:ZLP800、ZLP630吊篮电气控制原理图
附表7:ZLP800、ZLP630吊篮电器箱接线端子板示意图
1概述
高处作业吊篮是一种通过电机传动,使工作平台沿施工立面上下升降的装修机械。
高出作业吊篮主要用于高层建筑物及多层建筑物的外墙施工、装修(如抹灰浆、贴墙砖、刷涂料)以及幕墙门窗的安装、清洗等工程作业,也可用于船舶修造、电梯安装以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工作业。
高处作业吊篮操作简单、移位容易、方便实用、安全可靠。使用本产品,可免搭脚手架,使施工成本大大降低。
亚工牌ZLP系列高处作业吊篮符合中华人民共和国国家标准GB19155-2003的要求。
2 规格与性能
产品型号说明
图
我公司生产的ZLP800高出作业吊篮使用“S”形式的卷绳机构。ZLP630高处作业吊篮使用“α”形式的卷绳机构。本说明将详细介绍该两种产品的性能、安装、
使用以及安全操作规程。
吊篮的主要技术参数详见表一。
表一高处作业吊篮主要技术参数
3 工作原理与结构特征

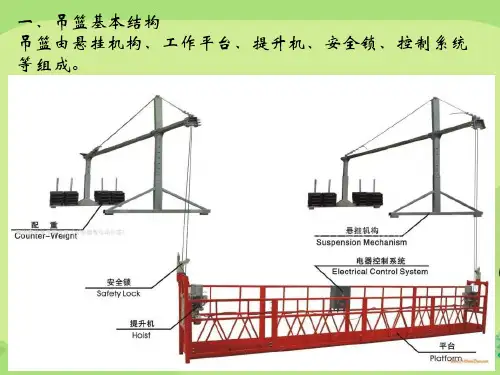

高处作业吊篮主要由悬挂机构、悬吊平台、提升机、安全锁、电气控制系统、工作钢丝绳、安全钢丝绳等组成。详见图一
图1
图2
3.1悬挂机构
悬挂机构是架设于建筑物作业面的顶部支承处,通过钢丝绳来承受悬吊平台、额定载重量等重量的钢结构架(见图二:悬挂机构简图)。每台吊篮使用俩个套悬挂机构。悬挂机构施加于建筑物或构筑物支承处上的作用力应符合建筑结构承载要求。
3.1.1 悬挂机构由前梁、中梁、后梁、前支架、上支柱、配重、加强钢丝绳、插杆、连接套等组成,前、后梁插在中梁内,可伸缩调节。为适应作业环境的要求,可通过调节插杆的高度为调节前后梁的高度,调节高度为1.1~1.7m。
其结构及装配关系详见附图1:悬挂机构
3.1.2吊篮悬挂机构的抗倾覆力矩的比值不得小于2,即
K=G*b/F*α≥2
式中:K——抗倾覆安全系数
G——配重、插杆、后支架的质量(kg)
F——悬吊平台、提升机、电气控制系统、钢丝绳、额定载重
量、风压值等重量总和(kg)
a——前梁伸出部分长度(m)
b——配重点到前支点的距离(m)
注:安装时可根据建筑物结构调节前梁、后梁所需要的伸出长度,后梁的伸出距离b
应调至最大,前梁伸出长度a通常不大于1.3米,当前
梁的伸出长度大于1.5米(含1.5米)或钢丝绳的长度
超过120米时,必须相应减少工作荷载或增加配重,以
保证抗倾覆安全系数K值大于或等于2。(有关数据请参
照附表2)
3.2 悬吊平台
ZLP800、ZLP630吊篮的悬吊平台为拼装式平台。拼装式平台由前栏杆、后栏杆、底架和安装架等部件组成,各部件用螺栓连接,ZLP800、标准节长为2.5米,ZLP630标准节长
2.0米。
3.2.1拼装式平台的底架由钢板等焊接而成,底板有防滑花纹板。安装架由钢管焊接
而成。
3.2.2平台的前栏杆和后栏杆均由钢管焊接而成,前栏杆高度为1030㎜,安装在靠作业区的一侧,后栏杆的高度为1230㎜。底部可安装脚轮,便于作业时拆装、移动。
3.2.3拼装式悬吊平台的结构及安装方法详见附图2:悬吊平台
3.3 提升机
3.3.1 ZLP800吊篮的提升机型号为LTD80,提升机由电磁制动电机、离心限速装置、两级减速系统以及卷绳机构等组成,提升机的第二级减速为外齿轮传动,其结构详见附图3:ZLP800吊篮哟个提升机结构图(减速机部分)。提升机采用“S”形式的卷绳机构,其结构详见附图4:ZLP800吊篮用提升机结构图(卷绳部分)。
3.3.2 ZLP630吊篮的提升机型号分别为LTD63,提升机由电磁制动电机、离心限速装置、两级减速系统以及卷绳机构等组成,提升机的第二级减速为内齿轮传动,提升机采用“α”形式的卷绳机构,其结构详见附图5:ZLP630吊篮用提升机结构图。
3.3.3 提升机具有自动进绳功能,操作者只需要将工作钢丝绳插入提升机的进绳口。(见图三)
图三图四
3.3.4 提升机电机的电磁制动装置可在电力故障或供电中断的情况下自动接合,产生制动力矩,能停止并承托悬吊平台。在电力故障或断电情况下,将手动滑降装置的拨杆(置于提升机手柄内)旋(插)入电磁制动器(电机风罩内)拔叉的螺纹孔内,并向上抬起拔杆,打开制动器,可使悬吊平台匀速下滑。(间图三、图四)
3.3.5 提升机采用齿轮油润滑,推荐使用80W/90普通车辆齿轮油,LTD80提升机的油量为1.2升;LTD63提升机的油量为2。0升。在南方地区夏季使用时,应是哟个N460号中负荷工业齿轮油。应根据使用情况,6~12月更换一次润滑油。
3.4 安全锁
安全锁是一种独立的机械装置,当工作钢丝绳发生断裂或悬吊平台倾斜至限定值时,安全锁能自动锁住安全钢丝绳。ZLP800、ZLP630吊篮标准配置的安全锁为摆臂式防倾斜安全锁。
3.4.1 摆臂式防倾斜安全锁(图五)主要由绳夹、套板、扭簧、摆臂和滚轮等零件组成,其工作原理是工作时工作钢丝绳靠紧摆臂上的滚轮,使绳夹打开,安全钢丝绳可顺畅地通过,当悬吊平台发生倾斜至限定值或工作钢丝绳断裂时,工作钢丝绳对安全锁摆臂上的压力减弱或消失,安全锁的绳夹在扭簧和绳夹与钢丝绳之间摩擦力的先后作用下,迅速合拢并锁住安全钢丝绳,制止悬吊平台继续倾斜或下坠。
图五
3.4.2 当您购买吊篮产品时,我公司已对每个安全锁进行了第一次标定。当第一次标定生效后,每六个月一个标定周期,标定期满必须由生产厂家或有资质的单位进行保养和维修,并重新标定。(对于在粉尘、腐蚀物质、粘附性材料等环境中进行工作的安全锁,大修及重新标定的周期应相应缩短)
3.5 电气控制系统
电气控制系统由电器控制箱、电磁制动电机、上限位开关和手握开关等组成。(见图六)
