高处作业吊篮使用说明书

小天鹅牌ZLP系列高处作业吊篮使用说明书无锡市小天鹅建筑机械厂WUXI LITTLE SWAN BUILDING MACHINERY FACTORY本厂告诫用户：为了您的安全，使用吊篮前请仔细阅读本《小天鹅吊篮使用说明书》和《操作人员必读》，并在使用时严格执行安全操作规程，杜绝违章操作。

请认真阅读小天鹅吊篮使用说明书目录1、安全操作规程----------------------------------------------------------------12、吊篮概述----------------------------------------------------------------------33、规格与性能-------------------------------------------------------------------34、工作原理与结构特征-------------------------------------------------------45、安装与调试------------------------------------------------------------------126、试运转与日常使用---------------------------------------------------------157、常见故障及排除方法------------------------------------------------------188、维护和安全技术------------------------------------------------------------209、搬运与贮存------------------------------------------------------------------2110、易损件------------------------------------------------------------------------21附表1：吊篮日常检查项目与内容----------------------------------------------22附表2：吊篮安装高度、前梁伸出长度与载重的关系----------------------23附图1：悬挂机构-------------------------------------------------------------------24附图2：悬吊平台-------------------------------------------------------------------25附图3：ZLP800吊篮用提升机结构图（减速部分）-----------------------26附图4：ZLP800吊篮用提升机结构图（卷绳部分）-----------------------27附图5：ZLP800A、ZLP630、ZLP500吊篮用提升机结构图------------28附图6：ZLP800等双吊点吊篮电气控制原理图-----------------------------29附图7：ZLP800等双吊点吊篮电器箱接线端子板示意图-----------------30附图8：ZLP800等双吊点吊篮电器箱接插件示意图-----------------------30附表3：ZLP800等双吊点吊篮电器元件表-----------------------------------31附图9: ZLP250吊篮电气控制原理图----------------------------------------321安全操作规程高处作业吊篮是高处载人作业设备，要特别重视其安全操作和使用。

电动吊篮使用说明书及安全技术交底XXXXXXXXXXXXXX有限公司ZLP系列电动吊篮使用说明书ZLP系列电动吊篮使用说明书一、概述高处作业吊篮是一种通过电机传动，使工作平台沿施工立面上下升降的装修机械。

高出作业吊篮主要用于高层建筑物及多层建筑物的外墙施工、装修（如抹灰浆、贴墙砖、刷涂料）以及幕墙门窗的安装、清洗等工程作业，也可用于船舶修造、电梯安装以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工作业。

高处作业吊篮操作简单、移位容易、方便实用、安全可靠。

使用本产品，可免搭脚手架，使施工成本大大降低。

路达牌ZLP系列高处作业吊篮符合中华人民共和国国家标准GB19155-2003的要求。

2工作原理与结构特征高处作业吊篮主要由悬挂机构、悬吊平台、提升机、安全锁、电气控制系统、工作钢丝绳、安全钢丝绳等组成。

2.1 悬挂机构悬挂机构是架设于建筑物作业面的顶部支承处，通过钢丝绳来承受悬吊平台、额定载重量等重量的钢结构架（见图二：悬挂机构简图）。

每台吊篮使用俩个套悬挂机构。

悬挂机构施加于建筑物或构筑物支承处上的作用力应符合建筑结构承载要求。

2.1.1 悬挂机构由前梁、中梁、后梁、前支架、上支柱、配重、加强钢丝绳、插杆、连接套等组成，前、后梁插在中梁内，可伸缩调节。

为适应作业环境的要求，可通过调节插杆的高度为调节前后梁的高度，调节高度为1.1～1.7m。

α≥2式中：K——抗倾覆安全系数G——配重、插杆、后支架的质量（kg）F——悬吊平台、提升机、电气控制系统、钢丝绳、额定载重量、风压值等重量总和（kg）a——前梁伸出部分长度(m)b——配重点到前支点的距离（m）注：安装时可根据建筑物结构调节前梁、后梁所需要的伸出长度，后梁的伸出距离b应调至最大，前梁伸出长度a通常不大于1.3米，当前梁的伸出长度大于1.5米（含1.5米）或钢丝绳的长度超过120米时，必须相应减少工作荷载或增加配重，以保证抗倾覆安全系数K值大于或等于2。

高处作业吊篮使用说明书（使用前请详细阅读本使用说明书）无锡市龙升建筑机械制造有限公司目录1.高处作业吊篮安全使用特别注意事项┄┄┄┄┄┄┄┄┄┄┄┄32.功能特点介绍┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄43.结构特征┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄44.主要技术参数┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄75.安装和调整┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄86.安装与操作要点┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄137.安装结束后的检查与调整(调试)┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄148.操作步骤与说明┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄159.安全使用规则┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1610.一般故障原因及排除方法┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1911.检查与保养┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2012.包装储运┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2313.随机文件┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2314.高处作业吊篮结构总图┄┄┄┄┄┄┄┄┄2415.高处作业吊篮(悬挂装置)吊杆┄┄┄┄┄2516.高处作业吊篮组合式平台┄┄┄┄┄┄┄┄2617.高处作业吊篮提升机、安全锁安装详图┄2718.高处作业吊篮电气原理图┄┄┄┄┄┄┄┄2819.高处作业吊篮专用钢丝绳头烧焊方法┄┄2920.安全检查表┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3021高处作业吊篮合格证┄┄┄┄┄┄┄┄┄┄31高处作业吊篮使用说明书高处作业吊篮主要适用于建筑物外墙装修、清洗。

本设备使用正确与否关系到人身安全，因此使用前必须仔细阅读本使用说明书。

1.高处作业吊篮安全使用特别注意事项1.1 使用者必须充分了解本设备的使用要求、工作特性，应经过培训并取得有关部门颁发的《吊篮操作证》人员，方有资格使用本设备。

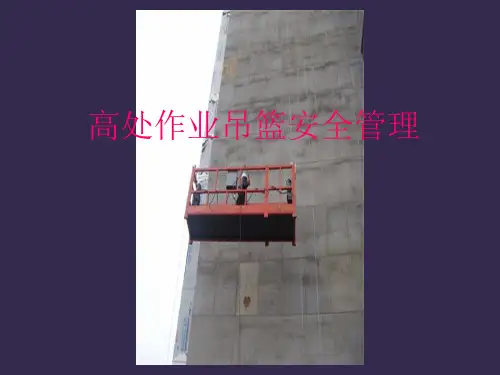

高处作业吊篮（电动吊篮）安全管理引用标准《高处作业吊篮》（GB19155-2003）《起重机械用钢丝绳检验和报废实用规范》（GB5972-860）1、电动吊篮是用钢丝绳从建筑物或构筑物顶部，通过悬挂机构使悬吊平台沿立面上下移动的一种非常设悬挂式设备，但它不是垂直运输设备，不能用作运送物料使用。

2、国内几种常见电动吊篮（ZLD系列）性能主要参数3、吊篮平台（1）吊篮平台的所有焊缝不得开裂，紧固螺栓不得松动。

（2）吊篮平台上须装固定式安全扶栏，靠建筑物一侧的高度不得小于800mm，后侧及两边高度不小于1100mm。

（3）沿吊篮平台底板四周应装有高度不小于150 mm的挡板；挡板与底板间隙不得大于5 mm.4、悬挂机构（1）悬挂机构施加于建筑物的支撑处上的作用力必须符合建筑结构的承载要求；（2）支架不允许有明显弯曲、扭曲或局部变形。

焊缝不允许有裂纹、裂缝；（3）支架表面的锈蚀深度不得大于原厚度10%；（4）安装时必须装全厂家所配的全部零件和配件。

应注意以下几点：①不得少装或漏装；②不得用代用品顶替原厂配件；③不得用不同厂家的零部件混装吊篮整机；④不得使用不符合尺寸要求和强度等级低的紧固件；⑤螺栓必须紧固。

开口销打开不小于30º（5）悬挂机构安装时必须安装前支架，不得将前梁直接担在女儿墙或其它支撑物上。

当现场确无安装前支架条件时，必须在技术人员的指导下，采用有效补偿措施，方可将梁固定在女儿墙上。

（6）前梁外伸悬臂距离不得大于《产品使用说明书》规定的最大极限尺寸，一般为0.3～1.5m。

（7）前支架与后支架的间距不得小于《产品使用说明书》规定的最小极限尺寸，一般为前挑梁长度的2.5倍。

（8）支架脚轮必须用木方垫起脱离支撑面，不得靠脚轮承载，支脚垫木不小于4×20×20cm(长×宽×高)。

（9）支架安装应保证水平，水平高度差≤2%横梁长度；而且只允许前高后低，不允许前低后高。

高处作业吊篮安全操作规程为确保吊篮设备的正常使用，本着对使用者人身安全负责，特制定以下安全措施，吊篮使用人员必须严格遵守。

施工前须对建筑物的立面、屋顶及周围环境进行详细了解，并编制合适的安装施工方案。

吊篮安装后必须经检测合格后方可进行施工。

建筑物立面如有突出物或转角处应设置明显标志；施工期间严禁开启施工面的外开窗户，以防发生碰撞事故。

在吊篮周围10米范围内不得有高压电线；在雷雨、大风、大雾、-10℃以下、+38℃以上等恶劣气候条件下严禁吊篮升空作业；严禁夜间操作使用吊篮！使用吊篮人员要求身体健康、无高血压、心脏病、恐高症等有碍高空作业的病症；必须经培训合格持证上岗；必须戴安全帽穿防滑鞋、佩安全带；施工中严禁推扯打闹，务必精力集中；严禁酒后使用吊篮!施工中吊篮内载荷应尽量保持均匀，严禁超载运行；严禁将吊篮用作起重运输和进行频繁升降运行；吊篮电气控制箱内不得另外步线，以防事故。

在吊篮升降过程中至少应有二名人员负责操作，并注意观察钢丝绳、电缆线的跟行情况，遇到凸出物应及时避让或采取措施，防止吊篮及电缆被勾拉、碰撞、搁置或缠绕。

施工或吊篮运行中发生吊篮水平倾斜、突然断电、安全锁跳锁或工作钢丝绳断裂等异常情况时，施工人员应保持镇静，切勿在吊篮中惊慌跑动，应由吊篮操作人员按规定程序处理，并将吊篮回降地面检修。

严禁在高空中检修吊篮。

每次使用吊篮前，使用人员应对吊篮机构和悬挂支架进行全面检查，并在距地面1米左右将吊篮上下升降数次，确认无误后方可使用。

严禁设备带病运行。

每次离开吊篮前，应关闭电源、盖好电控箱。

并对安全锁、提升机及钢丝绳上的灰浆杂物作一次简单清除，以确保其机械性能正常。

吊篮操作人员在下班时应将吊篮平台下降到地面或较低层的窗口，并用绳子作好固定避免栏体随风晃荡。

如涉及电焊作业，不得使用吊篮接零，禁止将电焊机放在吊篮上，电焊把手及夹持的电焊条不得触及吊篮的任何部位。

在使用电焊时，提升机上下两端2米钢丝绳应用防火材料遮盖。

Z L P系列高处作业吊篮使用说明书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIZLP系列高处作业吊篮使用说明书目录1、概述2、规格与性能3、工作原理与结构特征4、安装、调试与拆卸5、试运转与日常使用6、安全操作规程7、常见故障及排除方法8、维护和安全技术9、搬运与贮存10、易损件附表1：吊篮日常检查项目与内容附表2：吊篮安装高度、前梁伸出长度与载重量的关系附表3：ZLP800吊篮用提升机结构图（减速部分）附表4：ZLP800吊篮用提升机结构图（卷绳部分）附表5：ZLP630吊篮用提升机结构图附表6：ZLP800、 ZLP630吊篮电气控制原理图附表7：ZLP800、ZLP630吊篮电器箱接线端子板示意图1概述高处作业吊篮是一种通过电机传动，使工作平台沿施工立面上下升降的装修机械。

高出作业吊篮主要用于高层建筑物及多层建筑物的外墙施工、装修（如抹灰浆、贴墙砖、刷涂料）以及幕墙门窗的安装、清洗等工程作业，也可用于船舶修造、电梯安装以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工作业。

高处作业吊篮操作简单、移位容易、方便实用、安全可靠。

使用本产品，可免搭脚手架，使施工成本大大降低。

亚工牌ZLP系列高处作业吊篮符合中华人民共和国国家标准GB19155-2003的要求。

2 规格与性能产品型号说明图我公司生产的ZLP800高出作业吊篮使用“S”形式的卷绳机构。

ZLP630高处作业吊篮使用“α”形式的卷绳机构。

本说明将详细介绍该两种产品的性能、安装、使用以及安全操作规程。

吊篮的主要技术参数详见表一。

3 工作原理与结构特征高处作业吊篮主要由悬挂机构、悬吊平台、提升机、安全锁、电气控制系统、工作钢丝绳、安全钢丝绳等组成。

详见图一图1图23.1悬挂机构悬挂机构是架设于建筑物作业面的顶部支承处，通过钢丝绳来承受悬吊平台、额定载重量等重量的钢结构架（见图二：悬挂机构简图）。

ZLP系列高处作业吊篮使用说明书目录1、概述2、规格与性能3、工作原理与结构特征4、安装、调试与拆卸5、试运转与日常使用6、安全操作规程7、常见故障及排除方法8、维护和安全技术9、搬运与贮存10、易损件附表1：吊篮日常检查项目与内容附表2：吊篮安装高度、前梁伸出长度与载重量的关系附表3：ZLP800吊篮用提升机结构图（减速部分）附表4：ZLP800吊篮用提升机结构图（卷绳部分）附表5：ZLP630吊篮用提升机结构图附表6：ZLP800、ZLP630吊篮电气控制原理图附表7：ZLP800、ZLP630吊篮电器箱接线端子板示意图1概述高处作业吊篮是一种通过电机传动，使工作平台沿施工立面上下升降的装修机械。

高出作业吊篮主要用于高层建筑物及多层建筑物的外墙施工、装修（如抹灰浆、贴墙砖、刷涂料）以及幕墙门窗的安装、清洗等工程作业，也可用于船舶修造、电梯安装以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工作业。

高处作业吊篮操作简单、移位容易、方便实用、安全可靠。

使用本产品，可免搭脚手架，使施工成本大大降低。

亚工牌ZLP系列高处作业吊篮符合中华人民共和国国家标准GB19155-2003的要求。

2 规格与性能产品型号说明图我公司生产的ZLP800高出作业吊篮使用“S”形式的卷绳机构。

ZLP630高处作业吊篮使用“α”形式的卷绳机构。

本说明将详细介绍该两种产品的性能、安装、使用以及安全操作规程。

吊篮的主要技术参数详见表一。

表一高处作业吊篮主要技术参数3 工作原理与结构特征高处作业吊篮主要由悬挂机构、悬吊平台、提升机、安全锁、电气控制系统、工作钢丝绳、安全钢丝绳等组成。

详见图一图1图23.1悬挂机构悬挂机构是架设于建筑物作业面的顶部支承处，通过钢丝绳来承受悬吊平台、额定载重量等重量的钢结构架（见图二：悬挂机构简图）。

每台吊篮使用俩个套悬挂机构。

悬挂机构施加于建筑物或构筑物支承处上的作用力应符合建筑结构承载要求。

使用ZLP--630型高处作业吊篮安全协议使用ZLP--630型高处作业吊篮（以下称吊篮）时，除遵守建筑工地有关安全规定外，还应严格按本协议规定执行：一、使用吊篮人员均应身体健康、精神正常，经过安全技术培训与考核，执有操作证方可上岗，非指定人员不得动用吊篮。

二、吊篮屋面悬挂装置安装齐全、可靠、稳定，两悬挂机构的间距要与悬挂平台两掉点的间距相等，其误差在两悬挂机构间距大于悬吊平台两掉点距离时不超过10cm，以免影响安全锁的使用。

三、所有配重块要均匀套在两后支架的穿杆上，并穿上防失螺栓，以免误搬运及丢失。

四、吊篮严禁超载使用，其安装高度、前梁伸出长度与允许载重量的关系如下表所示：注：以上是三节5--6m悬吊平台计算，若悬吊平台减少一节，则允许增加60kg,但不得超过额定载重量630kg。

五、工作前必须检查：1.前列二、三、四项。

2.所有联接件齐全、牢固、可靠，无丢失损失。

3.提升机穿绳正确，钢丝绳无断股、无死结、无硬弯，每捻距中断丝不得多于4根，钢丝绳下坠铁齐全、离地。

4.安全锁无损坏、卡死，工作灵活，锁绳可靠，严禁将开锁手柄固定于常开位置。

5.电器系统正常，冲顶限位行程开关灵敏可靠，位置正确。

6.每次使用前均应在2米高度下空载运行2--3次，确认无故障方可使用。

六、上吊篮工作时必须戴好安全帽，系好安全带，严禁酒后上吊篮作业，禁止在吊篮内吸烟吗，进行电焊作业时应严格对钢丝绳及电缆做安全防护并禁止利用吊篮作接地板，禁止在篮内用梯子或其他装置取得较高高度工作。

七、每次吊篮运行只能由一个人控制，在运行前提醒篮内人员，并确定上下方无障碍物方可运行，下行时特别注意不能碰到绳坠铁。

八、吊篮任一部位有故障均不得使用，应请专业技术人员维修，使用人员不得自行拆、改任何部位。

九、不准将吊篮作为运输工具频繁垂直运输物品。

十、雷、雨、大风（阵风五级以上）等恶劣天气不得使用吊篮，应停置地面。

十一、雨天、喷漆作业和吊篮使用完毕时，应对提升机、安全锁、电器箱进行遮盖，下班后切断电源。

高空作业吊篮安全操作规程1、现场操作的安全措施及注意事项:(1）现场操作人员首次上机操作前必须经过学习，对操作规范、安全注意事项熟悉了解，并在安全技术交底书上签字。

（2）有关施工安全技术，现场操作安全措施规定，劳动保护及安全用电、消防等要求，应按国家及地方颁发的有关规范规程、规定为准，严格执行。

电源必须接地配备漏电开关。

2、操作规定(1）吊篮应有专人操作、保养、维护。

（2）吊篮至少有两人操作，应在互相配合下进行安全操作并应系扣安全带，戴好安全帽。

（3)在现场使用中,距离整机10m范围内不得有高压电线.(4）平载重量不得超过额定载荷（包括载员重量）。

（5）当发现平台倾斜时应及时调整，保持水平两边相差不超过15cm。

（6）平台在正常使用时，严禁使用电机制动器及安全锁手刹车，以免引起意外事故.（7）平台悬挂在空中时，严禁拆装。

(8)当上限位装置作用后，应降低平台上限位开关脱离限位块.（9）平台内载荷应大致均布,以防两端受力不匀和平台倾斜。

(10）吊篮使用应符合有关高空作业规定，在雷雨、大雾天气及六级以上大风时不准使用。

（11）吊篮使用结束后，关闭控制箱及总电源,并将提升机、安全锁用塑料纸包扎，防止雨水渗入。

（12）吊篮不适用于酸碱液体、气体下使用，不得不用吊篮时应将提升机，安全锁与腐蚀性气体、液体隔离,并小心使用。

（13）安全锁的钢丝绳不能弯曲,不能有污物、不能接触油类，严禁砂浆杂物进入安全锁,安全锁在使用过程中要定期检查,安全锁不得擅自拆封。

（14）提升机的钢丝绳严禁有油污砂浆、杂物粘附,如发现开裂、乱丝、变形等现象必须立即更换，如提升机发现异常噪声,应立即停止使用.（15）操作人员不准酒后作业，严禁赤膊、赤脚进入篮内，并不得在篮内打闹、嬉戏.3、紧急时的安全措施(1)工作时断电，首先关闭电源,防止来电发生意外，如需平台下降回地面,则小心同时松开两个电磁制动器，使平台缓慢下降，直到地面。

（2）工作时断绳后的处理。

吊篮使用安全操作规程一、作业人员:1、高处作业吊篮安装、升降、拆卸操作人员必须是经培训合格者，掌握吊篮操作技能;并身体健康和能适应高空作业环境.2、吊篮上的工作人员必须佩带安全帽、全身式安全带，安全带须系于独立救生绳或稳定的系稳物上。

3、严禁酒后上篮作业。

4、按要求施工，严格遵守安全操作规程.二、操作前检查:1、检查悬挂机构、各紧固连接件是否可靠，工作绳是否张紧。

2、检查电源线有无破损，插头是否拧紧，线头是否接牢。

3、检查安全锁是否动作灵敏、锁绳可靠,如有故障必须及时排除后方可使用。

4、按说明书规定检测安全锁的实际锁绳距离,确认合格后方可作业。

5、安全绳应受力预紧绷直。

6、开始吊篮升降时，检查电动机、制动器、限位装置是否工作正常。

三、操作中注意事项1、电动吊篮在使用过程中，严禁空中上下人员及物料，以防坠人、坠物，上下人员及物料必须在电缆降至地面后进行。

2、吊篮严禁超载（吊篮的载重量包括人员的重量在内），且荷载在平台全长上应基本均匀.当施工高度较高及前梁伸出长度超过规范规定的范围时，平台的载重量必须减少.3、在正常使用过程中,严禁触动滑降装置及安全锁刹车。

悬吊平台两端倾斜超过15cm时应及时调平，否则将严重影响安全锁的使用，操作人员应随时注意吊篮的运行情况,及时消除事故隐患。

4、操作人员在悬吊平台内使用电器设备时，低于500W的电器设备可接在电器箱内的备用电源接线端子上，但高于500W的电器设备严禁接在电器箱内，必须用独立电源供电。

5、在高压线附近作业时，吊篮与高压线及高压装置之间应有足够的安全距离，并应遵守当地电器规程，报有关部门批准，采取防范监督措施后方能使用吊篮.6、悬吊平台悬挂在空中时,严禁随意拆卸提升机、安全锁、钢丝绳等。

7、吊篮不宜在粉尘、腐蚀性物质或雷电、五级以上大风等环境中使用。

8、不允许在悬吊平台内使用梯子、凳子、垫脚物等进行垫高作业.作业人员必须在地面进出悬吊平台，不得在空中攀缘窗口出人，更不允许从一悬吊平台跨入另一悬吊平台。

ZLP 系列高处作业吊篮使用说明书目录1、概述2、规格与性能3、工作原理与结构特征4、安装、调试与拆卸5、试运转与日常使用6、安全操作规程7、常见故障及排除方法8、维护和安全技术9、搬运与贮存10、易损件附表1：吊篮日常检查项目与内容附表2：吊篮安装高度、前梁伸出长度与载重量的关系附表3：ZLP800 吊篮用提升机结构图（减速部分）附表4：ZLP800 吊篮用提升机结构图（卷绳部分）附表5：ZLP630 吊篮用提升机结构图附表6：ZLP800、ZLP630 吊篮电气控制原理图附表7：ZLP800、ZLP630 吊篮电器箱接线端子板示意图1概述高处作业吊篮是一种通过电机传动，使工作平台沿施工立面上下升降的装修机械。

高出作业吊篮主要用于高层建筑物及多层建筑物的外墙施工、装修（如抹灰浆、贴墙砖、刷涂料）以及幕墙门窗的安装、清洗等工程作业，也可用于船舶修造、电梯安装以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工作业。

高处作业吊篮操作简单、移位容易、方便实用、安全可靠。

使用本产品，可免搭脚手架，使施工成本大大降低。

亚工牌ZLP系列高处作业吊篮符合中华人民共和国国家标准GB19155-2003的要求。

2规格与性能产品型号说明图我公司生产的ZLP800高出作业吊篮使用“ S”形式的卷绳机构。

ZLP630高处作业吊篮使用“ a ”形式的卷绳机构。

本说明将详细介绍该两种产品的性能、安装、使用以及安全操作规程。

吊篮的主要技术参数详见表一。

3工作原理与结构特征高处作业吊篮主要由悬挂机构、悬吊平台、提升机、安全锁、电气控制系统、工作钢丝绳、安全钢丝绳等组成。

详见图一图1图23.1悬挂机构悬挂机构是架设于建筑物作业面的顶部支承处，通过钢丝绳来承受悬吊平台、额定载重量等重量的钢结构架（见图二：悬挂机构简图）。

每台吊篮使用俩个套悬挂机构。

悬挂机构施加于建筑物或构筑物支承处上的作用力应符合建筑结构承载要求。

3.1.1悬挂机构由前梁、中梁、后梁、前支架、上支柱、配重、加强钢丝绳、插杆、连接套等组成，前、后梁插在中梁内，可伸缩调节。

系列高处作业吊篮使用说明书ZLP 目录、概述1、规格与性能2、工作原理与结构特征3、安装、调试与拆卸4、试运转与日常使用5、安全操作规程6、常见故障及排除方法7、维护和安全技术8、搬运与贮存9、易损件10附表：吊篮日常检查项目与内容1附表：吊篮安装高度、前梁伸出长度与载重量的关系2附表：吊篮用提升机结构图（减速部分）ZLP8003附表：吊篮用提升机结构图（卷绳部分）4ZLP800附表：吊篮用提升机结构图5ZLP630附表：、吊篮电气控制原理图ZLP630ZLP8006附表：、吊篮电器箱接线端子板示意图7ZLP630ZLP800 1．概述1高处作业吊篮是一种通过电机传动，使工作平台沿施工立面上下升降的装修机械。

高出作业吊篮主要用于高层建筑物及多层建筑物的外墙施工、装修（如抹灰浆、贴墙砖、刷涂料）以及幕墙门窗的安装、清洗等工程作业，也可用于船舶修造、电梯安装以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工作业。

高处作业吊篮操作简单、移位容易、方便实用、安全可靠。

使用本产品，可免搭脚手架，使施工成本大大降低。

亚工牌ZLP系列高处作业吊篮符合中华人民共和国国家标准GB19155-2003的要求。

规格与性能2产品型号说明图我公司生产的ZLP800高出作业吊篮使用“S”形式的卷绳机构。

ZLP630高处作业吊篮使用“α”形式的卷绳机构。

本说明将详细介绍该两种产品的性能、安装、使用以及安全操作规程。

吊篮的主要技术参数详见表一。

高处作业吊篮主要技术参数表一吊篮型号及主要参名ZLP63ZLP800额定载重量800kg630kg升降速度m/min118～10m/min 9～悬吊平台尺寸（长*宽）(2.0*3)*0.76*0.76m（2.5m*3）结构：6*19W+1WS-8.6结构：4*31SW+NF-8.3钢丝绳kN最小破断拉力：53最小破断拉力：70kN型号LTD63LTD80卷绳机构形式α”“S”“额定提升力KN 6.3KN8.0提升机型号YEJ9L-4FYEJ100L1-4F33电功率 1.5KW2.2KW动电压380V AC机制动力矩16Nm类型摆臂式防倾斜安全锁型号LSA30数量二套调节高度 1.7m1.1～悬挂机构 1.5m以上时必须相应减少载重量，（1.5m及～0.91.5m前梁伸出长度2）见附表悬吊平台（含提升机、安全锁、电气控制箱）405kg（钢）550kg（钢）质量悬挂机构2*225kg 配重1000kg900kg2．工作原理与结构特征3高处作业吊篮主要由悬挂机构、悬吊平台、提升机、安全锁、电气控制系统、工作钢丝绳、安全钢丝绳等组成。

高处作业吊篮GB19155-2003（1)前言本标准的 5.2.2,5。

2。

3,5。

2.4、5.2.6、5.2。

7、5。

2.8、5.3.5，5。

4.3。

1、5.4.3.3、5。

4。

3。

5、5。

4。

5.1、5。

4。

5.2、5。

4。

5。

6，5.4.6.2,5。

4.6。

6,5.4。

7.4、5。

4.7. 5，5.4。

7。

6 为强制性的,其余为推荐性的。

随着高处作业吊篮的用途日益广泛,其结构形式不断增多，为适应市场的需求制定本标准。

本标准主要参照欧洲标准prEN 1806:1996《悬吊接近设备》和美国标准ANSIA 120. 1：1 992《建筑物维护用动力悬挂吊船的安全条件》，Pt JG/T 5032—93《高处作业吊篮》、J G 5027—92《高处作业吊篮安全规则》、JG/T5033—93《高处作业吊篮用提升机》、JG 5034—93《高处作业吊篮用安全锁》和JG/T 5025-92《高处作业吊篮性能试验方法》五项标准的基础上制定。

本标准从生效之日起，JG/T 5032—93， JG/T 5033—93， JG 5034-93 和 JG/T 5025—9 2、JG 5027—92作废。

本标准的附录A是提示的附录. 本标准由中华人民共和国建设部提出。

本标准由建设部机械设备与车辆标准技术归口单位北京建筑机械研究所归口。

本标准起草单位：中国建筑科学研究院建筑机械化研究分院、北京凯博擦窗机械技术公司、北京北辰机械厂、北京市建筑工程研究院、锡山市申锡建筑机械有限公司、无锡通天建筑机械有限公司、无锡小天鹅建筑材料机械厂、上海虹口建筑机械厂、上海宝潮建筑金属结构工程有限公司.本标准主要起草人:薛抱新、陈国兰、霍玉兰、喻惠业、游大江、沈仁林、肖秉衡、杜景鸣、韩惠良.中华人民共和国国家标准高处作业吊篮GB19155—20031范围本标准规定了高处作业吊篮的定义、分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存及检查、维护和操作。

ZLP系列高处作业吊篮使用说明书目录1、概述2、规格与性能3、工作原理与结构特征4、安装、调试与拆卸5、试运转与日常使用6、安全操作规程7、常见故障及排除方法8、维护和安全技术9、搬运与贮存10、易损件附表1：吊篮日常检查项目与内容附表2：吊篮安装高度、前梁伸出长度与载重量的关系附表3：ZLP800吊篮用提升机结构图（减速部分）附表4：ZLP800吊篮用提升机结构图（卷绳部分）附表5：ZLP630吊篮用提升机结构图附表6：ZLP800、ZLP630吊篮电气控制原理图附表7：ZLP800、ZLP630吊篮电器箱接线端子板示意图1概述高处作业吊篮是一种通过电机传动，使工作平台沿施工立面上下升降的装修机械。

高出作业吊篮主要用于高层建筑物及多层建筑物的外墙施工、装修（如抹灰浆、贴墙砖、刷涂料）以及幕墙门窗的安装、清洗等工程作业，也可用于船舶修造、电梯安装以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工作业。

高处作业吊篮操作简单、移位容易、方便实用、安全可靠。

使用本产品，可免搭脚手架，使施工成本大大降低。

亚工牌ZLP系列高处作业吊篮符合中华人民共和国国家标准GB19155-2003的要求。

2 规格与性能产品型号说明图我公司生产的ZLP800高出作业吊篮使用“S”形式的卷绳机构。

ZLP630高处作业吊篮使用“α”形式的卷绳机构。

本说明将详细介绍该两种产品的性能、安装、使用以及安全操作规程。

吊篮的主要技术参数详见表一。

表一高处作业吊篮主要技术参数3 工作原理与结构特征高处作业吊篮主要由悬挂机构、悬吊平台、提升机、安全锁、电气控制系统、工作钢丝绳、安全钢丝绳等组成。

详见图一图1图23.1悬挂机构悬挂机构是架设于建筑物作业面的顶部支承处，通过钢丝绳来承受悬吊平台、额定载重量等重量的钢结构架（见图二：悬挂机构简图）。

每台吊篮使用俩个套悬挂机构。

悬挂机构施加于建筑物或构筑物支承处上的作用力应符合建筑结构承载要求。
