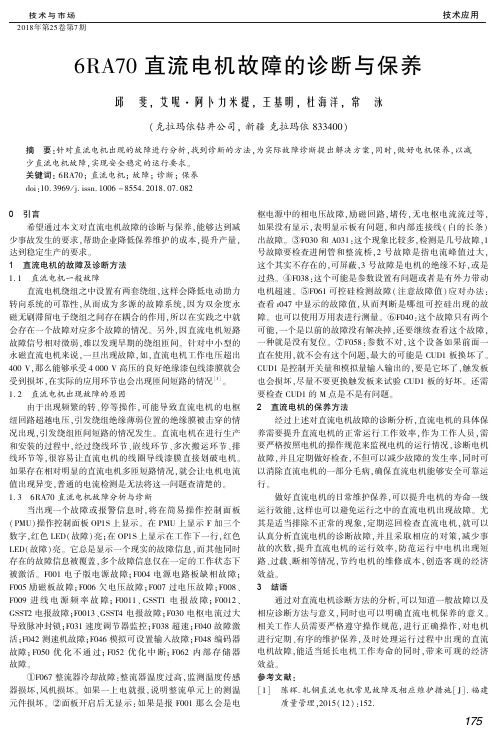

技术与市场技术应用２０１８年第２５卷第７期６ＲＡ７０直流电机故障的诊断与保养邱㊀斐ꎬ艾呢 阿卜力米提ꎬ王基明ꎬ杜海洋ꎬ常㊀泳(克拉玛依钻井公司ꎬ新疆克拉玛依８３３４００)摘㊀要:针对直流电机出现的故障进行分析ꎬ找到诊断的方法ꎬ为实际故障诊断提出解决方案ꎬ同时ꎬ做好电机保养ꎬ以减少直流电机故障ꎬ实现安全稳定的运行要求ꎮ关键词:６ＲＡ７０ꎻ直流电机ꎻ故障ꎻ诊断ꎻ保养ｄｏｉ:１０.３９６９/ｊ.ｉｓｓｎ.１００６－８５５４.２０１８.０７.０８２0㊀引言希望通过本文对直流电机故障的诊断与保养ꎬ能够达到减少事故发生的要求ꎬ帮助企业降低保养维护的成本ꎬ提升产量ꎬ达到稳定生产的要求ꎮ1㊀直流电机的故障及诊断方法１.１㊀直流电机一般故障直流电机绕组之中设置有两套绕组ꎬ这样会降低电动助力转向系统的可靠性ꎬ从而成为多源的故障系统ꎬ因为双余度永磁无刷滞留电子绕组之间存在耦合的作用ꎬ所以在实践之中就会存在一个故障对应多个故障的情况ꎮ另外ꎬ因直流电机短路故障信号相对微弱ꎬ难以发现早期的绕组匝间ꎮ针对中小型的永磁直流电机来说ꎬ一旦出现故障ꎬ如ꎬ直流电机工作电压超出４００Ｖꎬ那么能够承受４０００Ｖ高压的良好绝缘漆包线漆膜就会受到损坏ꎬ在实际的应用环节也会出现匝间短路的情况[１]ꎮ１.２㊀直流电机出现故障的原因由于出现频繁的转㊁停等操作ꎬ可能导致直流电机的电枢纽回路超越电压ꎬ引发绕组绝缘薄弱位置的绝缘膜被击穿的情况出现ꎬ引发绕组匝间短路的情况发生ꎮ直流电机在进行生产和安装的过程中ꎬ经过绕线环节㊁嵌线环节㊁多次搬运环节㊁排线环节等ꎬ很容易让直流电机的线圈导线漆膜直接划破电机ꎮ如果存在相对明显的直流电机多匝短路情况ꎬ就会让电机电流值出现异变ꎬ普通的电流检测是无法将这一问题查清楚的ꎮ１.３㊀６ＲＡ７０直流电机故障分析与诊断当出现一个故障或报警信息时ꎬ将在简易操作控制面板(ＰＭＵ)操作控制面板ＯＰ１Ｓ上显示ꎮ在ＰＭＵ上显示Ｆ加三个数字ꎬ红色ＬＥＤ(故障)亮ꎻ在ＯＰ１Ｓ上显示在工作下一行ꎬ红色ＬＥＤ(故障)亮ꎮ它总是显示一个现实的故障信息ꎬ而其他同时存在的故障信息被覆盖ꎬ多个故障信息仅在一定的工作状态下被激活ꎮＦ００１电子版电源故障ꎻＦ００４电源电路板缺相故障ꎻＦ００５励磁板故障ꎻＦ００６欠电压故障ꎻＦ００７过电压故障ꎻＦ００８㊁Ｆ００９进线电源频率故障ꎻＦ００１１㊁ＧＳＳＴ１电报故障ꎻＦ００１２㊁ＧＳＳＴ２电报故障ꎻＦ００１３㊁ＧＳＳＴ４电报故障ꎻＦ０３０电枢电流过大导致脉冲封锁ꎻＦ０３１速度调节器监控ꎻＦ０３８超速ꎻＦ０４０故障激活ꎻＦ０４２测速机故障ꎻＦ０４６模拟可设置输入故障ꎻＦ０４８编码器故障ꎻＦ０５０优化不通过ꎻＦ０５２优化中断ꎻＦ０６２内部存储器故障ꎮ①Ｆ０６７整流器冷却故障:整流器温度过高ꎬ监测温度传感器损坏ꎬ风机损坏ꎮ如果一上电就报ꎬ说明整流单元上的测温元件损坏ꎮ②面板开启后无显示:如果是报Ｆ００１那么会是电枢电源中的相电压故障ꎬ励磁回路ꎬ堵传ꎬ无电枢电流流过等ꎬ如果没有显示ꎬ表明显示板有问题ꎬ和内部连接线(白的长条)出故障ꎮ③Ｆ０３０和Ａ０３１:这个现象比较多ꎬ检测是几号故障ꎬ１号故障要检查进闸管和整流桥ꎬ２号故障是指电流峰值过大ꎬ这个其实不存在的ꎬ可屏蔽ꎬ３号故障是电机的绝缘不好ꎬ或是过热ꎮ④Ｆ０３８:这个可能是参数设置有问题或者是有外力带动电机超速ꎮ⑤Ｆ０６１可控硅检测故障(注意故障值)应对办法:查看ｒ０４７中显示的故障值ꎬ从而判断是哪组可控硅出现的故障ꎮ也可以使用万用表进行测量ꎮ⑥Ｆ０４０:这个故障只有两个可能ꎬ一个是以前的故障没有解决掉ꎬ还要继续查看这个故障ꎬ一种就是没有复位ꎮ⑦Ｆ０５８:参数不对ꎬ这个设备如果前面一直在使用ꎬ就不会有这个问题ꎬ最大的可能是ＣＵＤ１板换坏了ꎮＣＵＤ１是控制开关量和模拟量输入输出的ꎬ要是它坏了ꎬ触发板也会损坏ꎬ尽量不要更换触发板来试验ＣＵＤ１板的好坏ꎮ还需要检查ＣＵＤ１的Ｍ点是不是有问题ꎮ2㊀直流电机的保养方法经过上述对直流电机故障的诊断分析ꎬ直流电机的具体保养需要提升直流电机的正常运行工作效率ꎬ作为工作人员ꎬ需要严格按照电机的操作规范来监视电机的运行情况ꎬ诊断电机故障ꎬ并且定期做好检查ꎬ不但可以减少故障的发生率ꎬ同时可以消除直流电机的一部分毛病ꎬ确保直流电机能够安全可靠运行ꎮ做好直流电机的日常维护保养ꎬ可以提升电机的寿命一级运行效能ꎬ这样也可以避免运行之中的直流电机出现故障ꎮ尤其是适当排除不正常的现象ꎬ定期巡回检查直流电机ꎬ就可以认真分析直流电机的诊断故障ꎬ并且采取相应的对策ꎬ减少事故的次数ꎬ提升直流电机的运行效率ꎬ防范运行中电机出现短路㊁过载㊁断相等情况ꎬ节约电机的维修成本ꎬ创造客观的经济效益ꎮ3㊀结语通过对直流电机诊断方法的分析ꎬ可以知道一般故障以及相应诊断方法与意义ꎬ同时也可以明确直流电机保养的意义ꎮ相关工作人员需要严格遵守操作规范ꎬ进行正确操作ꎬ对电机进行定期㊁有序的维护保养ꎬ及时处理运行过程中出现的直流电机故障ꎬ能适当延长电机工作寿命的同时ꎬ带来可观的经济效益ꎮ参考文献:[１]㊀陈辉.轧钢直流电机常见故障及相应维护措施[Ｊ].福建质量管理ꎬ２０１５(１２):１５２.５７１。
