低压二氧化碳灭火系统

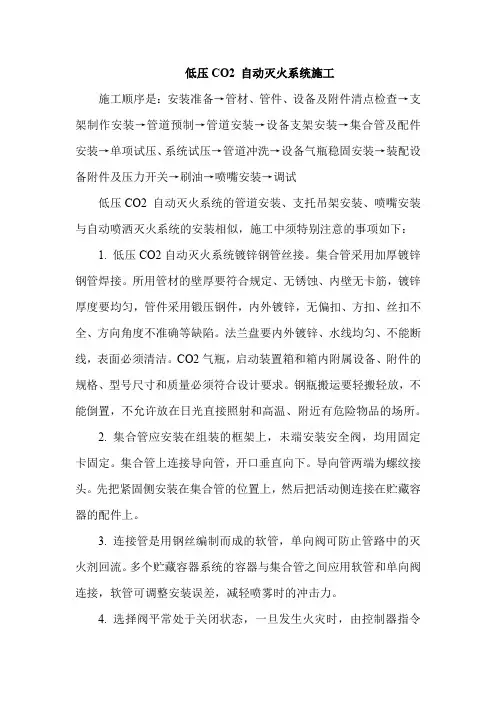

低压CO2 自动灭火系统施工施工顺序是：安装准备→管材、管件、设备及附件清点检查→支架制作安装→管道预制→管道安装→设备支架安装→集合管及配件安装→单项试压、系统试压→管道冲洗→设备气瓶稳固安装→装配设备附件及压力开关→刷油→喷嘴安装→调试低压CO2 自动灭火系统的管道安装、支托吊架安装、喷嘴安装与自动喷洒灭火系统的安装相似，施工中须特别注意的事项如下：1. 低压CO2自动灭火系统镀锌钢管丝接。

集合管采用加厚镀锌钢管焊接。

所用管材的壁厚要符合规定、无锈蚀、内壁无卡筋，镀锌厚度要均匀，管件采用锻压钢件，内外镀锌，无偏扣、方扣、丝扣不全、方向角度不准确等缺陷。

法兰盘要内外镀锌、水线均匀、不能断线，表面必须清洁。

CO2气瓶，启动装置箱和箱内附属设备、附件的规格、型号尺寸和质量必须符合设计要求。

钢瓶搬运要轻搬轻放，不能倒置，不允许放在日光直接照射和高温、附近有危险物品的场所。

2. 集合管应安装在组装的框架上，未端安装安全阀，均用固定卡固定。

集合管上连接导向管，开口垂直向下。

导向管两端为螺纹接头。

先把紧固侧安装在集合管的位置上，然后把活动侧连接在贮藏容器的配件上。

3. 连接管是用钢丝编制而成的软管，单向阀可防止管路中的灭火剂回流。

多个贮藏容器系统的容器与集合管之间应用软管和单向阀连接，软管可调整安装误差，减轻喷雾时的冲击力。

4. 选择阀平常处于关闭状态，一旦发生火灾时，由控制器指令后方自动打开。

5. 系统管道试压分为水压试验和气体严密性试验。

水压试验压力为工作压力的1.5 倍，10min不降压即为合格。

水压试验后应将系统内管道全部进行吹扫，吹扫工作由气体压缩机完成，吹扫时在每个出口处用白布或白纸板检查，不得有铁锈、铁屑、尘土、水分及其他脏物存在。

系统吹扫完成后先用氮气吹净，然后增压至1MPa，检查有否渗漏处，检查方法为肥皂水涂抹，10min 表压不降为合格。

然后用盲板隔开做分段试压。

由容器口到选择阀之间管道试验为5.9 MPa ，由选择阀到喷头嘴弯头之间试验压力为4.6 MPa，两段试压均为5min 表压不降为合格。

低压二氧化碳惰化灭火系统1、设备原理：对于煤斗：煤自身发热是由于煤的新鲜表面暴漏在空气中产生氧化引起的，氧化作用会以低速持续进行直到自由氧全部耗尽，自燃产生的热量被煤吸收，引起煤温度升高，因此在煤仓中有煤被迫停运时，极易发生煤氧化产生热量，并因堆积而引起自燃，通常在煤仓停运期间，注入一定经惰化后的CO2以降低煤的活性，防止煤发生自燃。

由于煤因高温易发生自燃引发火灾，若按常规的灭火方式喷放大量液态二氧化碳灭火剂，在煤仓内受高温后灭火剂吸热急剧膨胀，产生大量高温高压二氧化碳气体，若煤仓泄压不及时，极易发生重大安全事故，为保证磨煤设备运行的安全，防止火灾发生，本工程采用低压二氧化碳惰化灭火设计，即在规定时间内，以一定流量、一定压力向向煤仓持续喷射经惰化处理后的气态二氧化碳灭火剂，降低煤仓内氧气浓度或一氧化碳浓度，达到预防火灾的目的。

2、灭火方式：采用1套低压二氧化碳惰化系统以组合分配方式对12个煤斗进行全淹没惰化保护，即在规定时间内按限定流量向煤斗喷射经惰化后的气态二氧化碳灭火剂进行惰化保护，喷放时间6—8小时。

3、设计用量及系统选型惰化保护二氧化碳剂量的计算（气化量是按照能满足一个原煤仓惰化用量考虑的）M=（1+K）×V×TM—二氧化碳用量，单位：KgK—损失系数，取2；V—煤仓容积，单位：m³；T—二氧化碳20℃下比容，取1.977（Kg/m³）本工程共12个保护区，煤斗的容积为989m³，煤斗惰化设计浓度为65%，据计算设计用量为5866Kg,为使煤仓所有部分CO2的浓度至少达到65%，喷射的CO2气体在煤筒仓大部分区域几乎要达到100%的饱和度，根据招标要求需采用100%备用量，故设置低压二氧化碳WLDY—8000型储罐2台，总容量16000Kg；惰化装置WLDY—400/150型1台。

5、系统基本功能：5.1整个系统设有自动控制、手动控制和机械应急操作三种方式。

低压和高压二氧化碳灭火系统的区分标准低压和高压二氧化碳灭火系统是目前应用较广泛的灭火系统之一。

两者在设计、工作原理和性能等方面存在着较明显的差异，下面将对低压和高压二氧化碳灭火系统的区分标准进行详细介绍。

1.设计标准：低压二氧化碳灭火系统的设计标准主要包括GB 50367-2013《建筑灭火系统设计规范》等国家标准，该标准对低压二氧化碳灭火系统的设计要求进行了明确规定。

而高压二氧化碳灭火系统则主要参考NFPA 12A《高压二氧化碳灭火系统标准》等国际标准，该标准对高压二氧化碳灭火系统的设计和安装也提出了详细的要求。

2.工作压力：低压二氧化碳灭火系统的工作压力一般在25-42 bar之间，而高压二氧化碳灭火系统的工作压力要远高于低压系统，一般在42-67 bar 之间。

3.载体选择：低压二氧化碳灭火系统一般采用液态二氧化碳作为灭火剂的载体，并通过低压储存罐进行储存；而高压二氧化碳灭火系统则采用气态二氧化碳作为灭火剂的载体，并通过高压储存罐进行储存。

4.喷射方式：低压二氧化碳灭火系统一般采用液相二氧化碳进行喷射，喷射嘴通常设置在被保护区域的上方，喷射出的液态二氧化碳通过蒸发和扩散的方式进行灭火。

而高压二氧化碳灭火系统则采用气相二氧化碳进行喷射，喷射嘴通常设置在被保护区域的下方，通过喷射生成的高速气流将火源周围的氧气排除，达到灭火的效果。

5.灭火效果：低压二氧化碳灭火系统由于使用液态二氧化碳进行喷射，能够迅速蒸发并产生大量的冷却效果，从而有效灭火。

而高压二氧化碳灭火系统则能够形成较高的压力和喷射速度，强力排除周围的氧气，进而使火焰窒息达到灭火的效果。

6.系统复杂性：由于高压二氧化碳灭火系统需要较高的压力和密封性能，其系统结构相对较为复杂，需要经过专业的设计和施工。

而低压二氧化碳灭火系统由于工作压力较低，在设计和施工上相对简单，成本也较低。

7.适用范围：低压二氧化碳灭火系统适用于相对密闭的空间，如机房、数据中心、博物馆等。

前言为了加强对各类气体灭火系统的日常管理和维护工作，确保系统处于正常的工作状态，使管理操作人员全面掌握灭火系统的各项技术参数、操作技能及管理和维护工作，针对工程设备的运行状态实施有效的监控管理和正确操作，特制定本培训手册，供灭火系统设备使用单位参考。

一、低压二氧化碳灭火系统1.灭火装置工作原理在正常情况下，容器中二氧化碳通过制冷装置，使其温度保持在-18℃、压力在2.0±0.2MPa的工作状态，此时容器中的二氧化碳呈气液两相。

当温度升高导致容器中的二氧化碳压力上升到2.1±0.05MPa 时，灭火装置控制器启动制冷机组降温降压；当压力下降到1.9±0.05MPa时，制冷机组停机。

如此循环往复，使系统始终处于正常工作状态。

如制冷系统失灵，压力上升到2.25MPa时，超压指示灯亮并发出报警信号，若压力继续上升并超过2.5MPa时，安全阀开启，缓慢释放多余压力。

当压力恢复到正常时，安全阀自动关闭。

2.灭火系统动作程序图3.低压CO2灭火系统主要部件及功能●低温储罐用以储存低温二氧化碳液体，使二氧化碳在容器的正常工作压力为2.0±0.2MPa，设计温度为-40℃，设计压力4.0MPa。

●制冷机组：降低压力将储罐气态二氧化碳转化为液态二氧化碳，使压力维持在2.0±0.2MPa、温度为-18℃的低压低温状态。

1）、组成：压缩机、冷凝器、储液罐、干燥过滤器、视液镜、蒸发器。

2）、工作原理：二氧化碳压力上限启动制冷降温降压压力下限停机（全过程为自动控制）3）、用途：通过制冷机组的降温，使储罐二氧化碳压力恒定在2.0±0.2MPa。

4）、电源电压：AC220V●压力变送器随着容器中的压力变化而使其输出的标准电信号（模拟信号4～20mA）变化，用于控制制冷系统压缩机的启停，从而使容器二氧化碳的压力恒定在2.0±0.2MPa。

1）、组成：应变弹簧、放大线路、压力显示报警仪2）、工作原理：应变弹簧放大线路V/I转换输出4-20mA 模数转换压力指示3）、用途：测量容器压力，输出模拟信号，控制制冷机组启停。

co2灭火系统操作规程3篇【第1篇】co2灭火系统平安操作规程一、目的为保证煤粉制备区域内的设备和人身平安，检查并准时处理灭火系统设备隐患，确保灭火系统工作的牢靠性，制定本操作规程。

二、适用范围1、低压二氧化碳灭火系统（包括灭火剂储藏装置、各种控制阀、电气控制柜、喷头、管道等设备的巡检、维护、保养工作）。

2、本规程适用于全厂全部员工。

三、工作内容（一）、巡检内容1、定期检查co2的供给源即co2储藏容器，包括液位、压力、制冷机和平安阀状态是否正常等。

假如co2的储藏量削减10%时，应立刻补充充装。

2、检查火灾探测系统、启动控制系统（包括自动和手动控制系统）、声光报警系统以及平安信号、标志等。

3、检查管道、挑选阀、喷嘴组件有无损坏、移位或被杂物堆放等。

4、查看防护对象、封闭空间状况有无变化，走道是否畅通，门能否自动关闭，通风设备状态是否正常，以及有其它不利情况。

（二）、常规检查、保养和修理内容1、修理人员必需持证上岗，严格根据《电气平安操作规程》举行作业。

2、把握设备的控制原理、结构特点、修理要点；娴熟运用修理工器具，修理技能满足修理需要。

3、维护和修理质量达到技术规范要求，返修率为零。

4、正确使用工器具、节省材料、修旧利废，完成成本指标。

5、时刻观看各个系统运行是否正常。

6、除了常常性检查外，每年至少要作一次全面检查和维护保养。

某些组件和部件的检查可在不作喷放的状况下完成，须要时可对部分系统作一次喷放实验。

喷放实验时要注重操作平安程序。

假如发觉任何部件有损缺，应立刻修复，排解故障。

四、平安对策1、必需按国家有规定和设计图纸施工，管道及附件应能承受最高环境温度下co2的储存压力。

2、低温co2储罐上必需配置液位计、压力计和最高允许压力和最低容许压力报警仪器以及压力泄放设施。

3、忌做co2延续释放实验：遇有误喷应快速找出缘由，制止再次误喷。

同时向co2储罐准时（要求30小时）以内充装co2到原定充装液位，不得超量。

低压二氧化碳自动灭火系统产品样本西安核设备有限公司卫士消防设备分公司目 录第一章 概述·······································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································1、系统概述 2 2、灭火原理 2 3、适用范围 2 第二章 系统介绍1、系统构成 42、系统组成原理图 43、系统工作原理 44、低压二氧化碳灭火系统技术参数 5 第三章 系统部件1、灭火剂贮存装置 62、主阀ZEFZ 93、信号反馈装置ZHPK 114、先导控制器ZEKX15125、分流管126、喷嘴137、增味装置188、灭火控制柜19低压二氧化碳自动灭火系统产品样本第一章概述1、系统概述为适应现代消防的需求，我公司于上世纪九十年代成功研制开发了：低压二氧化碳自动灭火系统。

低压二氧化碳系统组成低压二氧化碳系统是一种应用广泛的工业系统，它由多个组成部分组成。

本文将介绍低压二氧化碳系统的组成及其作用。

一、低压二氧化碳系统的组成低压二氧化碳系统主要由以下几个组成部分组成：1. 压力容器：低压二氧化碳系统的核心组件，用于储存二氧化碳气体。

压力容器通常由钢材或铝材制成，具有较高的耐压能力。

2. 泵站：泵站是低压二氧化碳系统的动力源，用于将二氧化碳气体从压力容器中抽出并输送到需要的地方。

泵站通常包括压缩机、冷凝器和蒸发器等部件。

3. 阀门：低压二氧化碳系统中的阀门用于控制二氧化碳气体的流动和压力。

常见的阀门包括进气阀、排气阀和调节阀等。

4. 管道：管道是低压二氧化碳系统中连接各个组件的通道，用于输送二氧化碳气体。

管道通常由不锈钢制成，具有良好的耐压和耐腐蚀性能。

5. 控制系统：控制系统用于监测和控制低压二氧化碳系统的运行状态。

控制系统通常包括传感器、仪表和自动控制装置等。

二、低压二氧化碳系统的作用低压二氧化碳系统广泛应用于不同领域，具有以下几个主要作用：1. 灭火：低压二氧化碳系统可用于灭火，特别是适用于电气设备和油类火灾。

二氧化碳气体具有良好的灭火性能，能够迅速降低火源附近的氧气浓度，以达到灭火的目的。

2. 保护设备：低压二氧化碳系统可用于保护重要设备和机器。

在一些特殊环境中，如电子设备房间和计算机机房，二氧化碳气体可以防止设备过热和损坏。

3. 调节环境：低压二氧化碳系统可用于调节环境温度和湿度。

通过控制二氧化碳气体的流量和浓度，可以实现温度和湿度的精确控制，提供舒适的工作和生活环境。

4. 食品保鲜：低压二氧化碳系统也常用于食品保鲜。

二氧化碳气体对细菌和微生物有抑制作用，可以延长食品的保鲜期。

5. 化学工业：低压二氧化碳系统在化学工业中有着重要的应用。

二氧化碳气体可以用于溶剂、去除污染物和提取物质等。

总结：低压二氧化碳系统是一种应用广泛的工业系统，由压力容器、泵站、阀门、管道和控制系统等组成。

低压二氧化碳灭火系统及应用分析张晓龙◎二氧化碳灭火系统的应用历史较长，相对较为完善和成熟。

利用二氧化碳灭火时，挥发成气体，而且在灭火后，现场不会留下痕迹，具有无污染和洁净的特点，有利于迅速恢复生产。

因此对于在灭火前能够切断气源的气体火灾、液体火灾、可溶性固体火灾、部分固体深位火灾及电气火灾等二气化碳灭火系统都具有较好的适用性。

一、二氧化碳灭火剂在标准状态下二气化碳气体无色、无味，易于压缩和冷却，即可以将气体压缩和冷却为液化状态，也可以转化为固体状态。

利用二气化碳灭火时，主要是利用其窒息和冷却作用，即通过稀释燃烧物周围空气中的氧含量，降低燃烧时热产生率，从而使燃烧停止。

同时在灭火过程中，从贮存装置中释放出二氧化碳时，压力会骤然下降，二氧化碳迅速由液态转变为气态，温度会急剧下降，而且气相的二氧化碳一部分会转变为干冰，能快速吸取周围热量而升华，从而达到对燃烧物冷却的作用。

当利用二氧化碳作为灭火剂时，要求二氧化碳要与相应的质量指标相符合。

在相关规定中，要求二氧化碳灭火剂的液相二氧化碳灭火剂的纯度要保持在99.9%以上，水含量（质量百分比）不大于0.1%，且应无油斑、乙醇及其他有机物。

二、我国低压二氧化碳灭火系统组成与规范对于低压二氧化碳自动灭火系统，其组成设备较多，如气体灭火报警控制系统、火灾探测系统、灭火剂贮存瓶、容器阀、选择阀、单向阀、气路控制阀、压力开关、喷嘴、管路等。

这些设备可以组成单元独立系统或是组合分配系统等形式，以此来实现单区或是多区消防保护工作，这其中储存容器需要具备绝热措施。

由于在低压二氧化碳灭火系统中，其灭火剂储存量较大，使用较为灵活，易于维护等，因此在工业生产装置保护中应用十分广泛。

当前我国针对于低压二氧化碳灭火系统方面产品和工程应用都还处于空白状态，没有具体的要求和规定。

三、低压二氧化碳灭火系统的工作原理（一）低压二氧化碳灭火系统的工作原理当火灾发生时，火灾探测器会发出火警警报，报警主机给出报警联动信号，利用连锁动作来对相关的通风设备和防火阀进行关闭。
