隧道支护参数表

The document was finally revised on 2021 分离式隧道复合式衬砌支护设计参数表

（测设线间距≥25m）

衬砌

类型 围岩

级别 超前

支护 初期支护 预留变形量 二次衬砌 锚杆 钢筋网 喷射砼 钢拱架

S5a Ⅴ级

浅埋 Φ108大管棚 Φ22药卷锚杆L=3.5m

（纵）60*120（环） Φ8钢筋网20x20cm

双层 C20喷射砼

厚26cm Ⅰ20b工字钢间距60cm

(全封闭) 12cm 拱部、仰拱50cm（钢筋）

S5b Ⅴ级

深埋 Φ108大管棚或Φ42小导管 Φ22药卷锚杆L=3.5m

（纵）60*120（环） Φ8钢筋网20x20cm

双层 C20喷射砼

厚24cm Ⅰ18工字钢

间距60cm

(全封闭) 12cm 拱部、仰拱45cm（钢筋）

S5c Ⅴ级

深埋

灰岩 Φ42小导管，长3.5m，环向40cm Φ22药卷锚杆L=3.5m

（纵）80*120（环） Φ8钢筋网20x20cm

拱墙 C20喷射砼

厚24cm Ⅰ18工字钢

间距80cm 10cm 拱部、仰拱45cm（钢筋）

S4a Ⅳ级

浅埋 Φ22锚杆，长3.5m，环向40cm Φ22药卷锚杆L=3.0m

（纵）100*120（环） Φ8钢筋网25x25cm

单层 C20喷射砼

厚22cm Ⅰ16工字钢

间距100cm 7cm 拱部、

仰拱40cm（钢筋）

S4b Ⅳ级

深埋 Φ22锚杆，长4.0m，环向40cm Φ22药卷锚杆L=3.0m

（纵）120*120（环） Φ8钢筋网25x25cm

单层 C20喷射砼

厚22cm Φ22格栅

钢拱架

间距120cm 7cm 拱部、仰拱40cm

S4c Ⅳ级

深埋

灰岩 Φ22锚杆，长4.0m，环向40cm Φ22药卷锚杆L=3.0m

（纵）120*120（环） Φ8钢筋网25x25cm

单层 C20喷射砼

厚22cm Φ22格栅

钢拱架

间距120cm 7cm 拱、墙部40cm

S3 Ⅲ级 - Φ22药卷锚杆L=2.5m

（纵）120*120（环） Φ8钢筋网25x25cm单层 C20喷射砼

厚10cm - 5cm 拱部35cm

S2 Ⅱ级 - Φ22药卷锚杆

L=2.0m

局部 局部Φ8钢筋网25x25cm

单层 C20喷射砼

厚8cm - 3cm 拱部30cm

小净距隧道复合式衬砌支护设计参数表

（18m≤测设线间距＜25m）

衬砌

类型 围岩

级别 超前

支护 初期支护 预留变形量 二次衬砌 锚杆 钢筋网 喷射砼 钢拱架 XS5a Ⅴ级

浅埋 Φ108大管棚 内侧：Φ22药卷锚杆，L=6.0m纵环间距60×120cm；外侧：Φ22药卷锚杆L=3.5m,（纵）60*120（环） Φ8钢筋网20x20cm

双层 C20喷射砼

厚26cm Ⅰ20b工字钢间距60cm(全封闭) 12cm 拱部、仰拱50cm

（钢筋）

XS5b Ⅴ级

浅埋 Φ108大管棚或Φ42小导管 内侧：Φ22药卷锚杆，L=6.0m纵环间距60×120cm；外侧：Φ22药卷锚杆L=3.5m,（纵）60*120（环） Φ8钢筋网20x20cm

双层 C20喷射砼

厚24cm Ⅰ18工字钢

间距60cm 12cm 拱部、仰拱45cm

（钢筋）

XS5c Ⅴ级

深埋

灰岩 Φ42小导管，环向40cm 内侧：Φ22药卷锚杆，L=6.0m纵环间距80×120cm；外侧：Φ22药卷锚杆L=3.5m,（纵）80*120（环） Φ8钢筋网20x20cm

双层 C20喷射砼

厚24cm Ⅰ18工字钢

间距80cm 10cm 拱部、仰拱45cm

（钢筋）

XS4a Ⅳ级

浅埋 Φ22锚杆，长3.5m，环向40cm 内侧：Φ22药卷锚杆，L=5.0m纵环间距100×120cm；外侧：Φ22药卷锚杆L=3.0m，

（纵）100*120（环） Φ8钢筋网25x25cm

单层 C20喷射砼

厚22cm Ⅰ16工字钢

间距100cm 7cm 拱部、

仰拱40cm（钢筋）

XS4b Ⅳ级

深埋 Φ22锚杆，长4.0m，环向40cm 内侧：Φ22药卷锚杆，L=4.5m纵环间距100×120cm；外侧：Φ22药卷锚杆L=3.0m,

（纵）100*120（环） Φ8钢筋网25x25cm

单层 C20喷射砼

厚20cm Φ22格栅钢拱架

间距100cm 7cm 拱部、仰拱40cm

XS4c Ⅳ级

深埋

灰岩 Φ22锚杆，长4.0m，环向40cm 内侧：Φ22药卷锚杆，L=4.5m纵环间距120×120cm；外侧：Φ22药卷锚杆L=3.0m,

（纵）120*120（环） Φ8钢筋网25x25cm

单层 C20喷射砼

厚22cm Φ22格栅钢拱架

间距120cm 7cm 拱部、仰拱40cm

XS3 Ⅲ级 - 内侧：Φ22注浆锚杆，L=4.0m纵环间距120×120cm；外侧：Φ22药卷锚杆L=2.5m,

（纵）120*120（环） Φ8钢筋网25x25cm

单层 C20喷射砼

厚10cm - 5cm 拱部35cm

XS2 Ⅱ级 - Φ22药卷锚杆

L=

局部 局部Φ8

钢筋网25x25cm

单层 C20喷射砼

厚8cm - 3cm 拱部30cm

ST4 Ⅳ级

Φ42小导管,

长4.0m，环向40cm Φ22药卷锚杆L=3.5m,（纵）80*120（环） Φ8钢筋网20x20cm

单层 C20喷射砼

厚24cm Ⅰ18工字钢

间距80cm 10cm 拱部、仰拱45cm（钢筋）

ST3 Ⅲ级 - Φ22药卷锚杆L=3.0m,（纵）120*120（环） Φ8钢筋网25x25cm

单层 C20喷射砼

厚22cm Φ22格栅钢拱架

间距120cm 6cm 拱部40cm ST2 Ⅱ级 - Φ22药卷锚杆L=3.0m,（纵）120*120（环） Φ8钢筋网25x25cm

单层 C20喷射砼

厚12cm - - 拱部35cm

小净距隧道复合式衬砌支护设计参数表

（10m≤测设线间距＜18m）

衬砌

类型 围岩

级别 超前

支护 初期支护 预留变形量 二次衬砌 锚杆 钢筋网 喷射砼 钢拱架

XXS5a Ⅴ级土质

浅埋 Φ108大管棚 内侧：Φ22药卷锚杆，L=6.0m纵环间距50×120cm；外侧：Φ22药卷锚杆L=3.5m,

（纵）50*120（环） Φ8钢筋网20x20cm

双层 C20

喷射砼

厚26cm Ⅰ20b工字钢间距50cm

(全封闭) 15cm 拱部、仰拱50cm

（钢筋）

XXS5b Ⅴ级石质

浅埋 Φ108大管棚或Φ42小导管 内侧：Φ22药卷锚杆，L=6.0m纵环间距50×120cm；外侧：Φ22药卷锚杆L=3.5m,（纵）50*120（环） Φ8钢筋网20x20cm

双层 C20

喷射砼

厚24cm Ⅰ18工字钢

间距50cm 15cm 拱部、仰拱45cm

（钢筋）

XXS5c Ⅴ级石质

深埋 Φ42小导管，环向40cm 内侧：Φ22药卷锚杆，L=6.0m纵环间距70×120cm；外侧：Φ22药卷锚杆L=3.5m,（纵）70*120（环） Φ8钢筋网20x20cm

双层 C20

喷射砼

厚24cm Ⅰ18工字钢

间距70cm 12cm 拱部、仰拱45cm

（钢筋）

XXS4a Ⅳ级

浅埋 Φ22锚杆，长3.5m，环向40cm 内侧：Φ22药卷锚杆，L=5.0m纵环间距80×120cm；外侧：Φ22药卷锚杆L=3.0m，

（纵）80*120（环） Φ8钢筋网25x25cm

单层 C20

喷射砼

厚22cm Ⅰ16工字钢

间距80cm 10cm 拱部、

仰拱45cm

XXS4b Ⅳ级

深埋 Φ22锚杆，长4.0m，环向40cm 内侧：Φ22药卷锚杆，L=4.5m纵环间距100×120cm；外侧：Φ22药卷锚杆L=3.0m,

（纵）100*120（环） Φ8钢筋网25x25cm

单层 C20

喷射砼

厚20cm Φ22格栅钢拱架

间距100cm 8cm 拱部、仰拱40cm XXS4c Ⅳ级

深埋

灰岩 Φ22锚杆，长4.0m，环向40cm 内侧：Φ22药卷锚杆，L=4.5m纵环间距120×120cm；外侧：Φ22药卷锚杆L=3.0m,

（纵）120*120（环） Φ8钢筋网25x25cm

单层 C20

喷射砼

厚22cm Φ22格栅钢拱架

间距120cm 7cm 拱部、仰拱40cm

XXS3 Ⅲ级 - 内侧：Φ22注浆锚杆，L=4.0m纵环间距120×120cm；外侧：Φ22药卷锚杆L=2.5m,（纵）120*120（环） Φ8钢筋网25x25cm

单层 C20

喷射砼

厚10cm - 6cm 拱部35cm

XXS2 Ⅱ级 - Φ22药卷锚杆L=2.5m

拱部 Φ8钢筋网局部25x25cm单层 C20

喷射砼

厚8cm - 4cm 拱部30cm

连拱隧道复合式衬砌支护设计参数表

衬砌

类型 围岩

级别 超前

支护 初期支护 预留变形量 二次衬砌 锚杆 钢筋网 喷射砼 钢拱架

LS5a Ⅴ级

浅埋 Φ108大管棚或Φ42小导管 Φ22药卷锚杆L=4.0m

（纵）60*80（环） Φ8钢筋网20x20cm

双层 C20

喷射砼

厚26cm Ⅰ20b工字钢间距60cm

(全封闭) 15cm 拱部、仰拱55cm

（钢筋）

LS5b Ⅴ级

深埋 Φ42小导管，环向40cm Φ22药卷锚杆L=4.0m

（纵）80*100（环） Φ8钢筋网20x20cm

双层 C20

喷射砼

厚24cm Ⅰ18工字钢间距80cm 12cm 拱部、仰拱50cm

（钢筋）

LS4a Ⅳ级

浅埋 Φ42小钢管，长3.5m，环向40cm Φ22药卷锚杆L=3.5m

（纵）80*100（环） Φ8钢筋网25x25cm

双层 C20

喷射砼

厚24cm Ⅰ18工字钢

间距80cm 10cm 拱部、仰拱45cm

（钢筋）

LS4b Ⅳ级

深埋 Φ42小钢管，长3.5m，环向40cm Φ22药卷锚杆L=3.5m

（纵）100*100（环） Φ8钢筋网20x20cm

单层 C20

喷射砼

厚22cm Φ22格栅钢拱架

间距100cm 10cm 拱部、仰拱45cm

LS3 Ⅲ级 - Φ22药卷锚杆L=3.0m

（纵）120*120（环） Φ8钢筋网25x25cm

单层 C20

喷射砼

厚15cm - 7cm 拱部、仰拱40cm

合集下载

地铁暗挖隧道方案（王恒）

地铁暗挖隧道方案（王恒）

地铁暗挖隧道⽅案（王恒）

暗挖隧道初⽀施⼯⽅法及地表沉降原因分析、控制措施

中铁七局三公司王恒

⼀、⼯程概况1、地质概况

区间沿线范围内上覆第四系全新统⼈⼯堆积层（Q4ml）、海积层（Q4m）、冲积层（Q4m+al）、花岗岩残积层（Q el），下伏燕⼭期花岗岩（γ53）。区间隧道洞⾝处于地下⽔⽔位以下，主要从砾质粘性⼟、全、强、中、微风化岩⽯中通过。隧道结构拱顶覆⼟10.5～15.34m。其埋深位于地下⽔位以下，地下⽔⽔压⼒对隧道施⼯及衬砌结构有较⼤影响。2、⽔⽂地质

地下⽔按赋存条件主要分为孔隙⽔及基岩裂隙⽔。

孔隙⽔主要赋存在第四系砂层、粘性⼟及残积层中。基岩裂隙⽔主要赋存在花岗岩强～中等风化层中，略具承压性。地下⽔位埋深0.6～3.2m。

⼆、⼯程控制重点

地表沉降的控制

地铁区间多沿城市主要街道的地下穿过，两侧多为住宅楼及商⽤楼，必须控制好区间隧道施⼯产⽣的地表沉降，以最⼤程度减少对周边建筑安全的影响。

应对措施：加强隧道初期⽀护施⼯质量的控制，严格按照新奥法的施⼯做好监控量测、光⾯爆破、锚喷⽀护。隧道开挖中减少对围岩的扰动，采取短进尺、弱爆破原则组织施⼯。

对围岩软硬不均，尤其是下部微风化且岩层较硬，上部全风化或⼟层

地段必须先对上部全风化岩层或者⼟层采取预注浆加固再进⾏开挖，确保⼟体开挖的稳定。

三、暗挖隧道施⼯⼯艺及⽅法1、区间隧道⽀护参数

区间隧道初期⽀护分为A、B两种类型。初期⽀护采⽤⼩导管超前注浆、砂浆锚杆、钢筋⽹、格栅钢架及喷射砼组成联合⽀护体系，⼆衬为模筑钢筋砼。Ⅳ、Ⅴ级围岩时，应采⽤B型断⾯⽀护形式。Ⅵ级围岩时，应采⽤A 型断⾯⽀护形式。

表1 暗挖隧道衬砌⽀护参数表

隧道断⾯如图3-1、3-2。

图3-1区间A型断⾯⽀护形式图

图3-2区间B型断⾯⽀护形式图2、区间暗挖隧道施⼯原则

区间暗挖隧道采⽤新奥法施⼯。

在隧道施⼯中开挖、⽀护遵循“管超前、严注浆、短开挖、强⽀护、早封闭、勤量测”原则。

（1）管超前：采⽤注浆⼩导管加固前⽅围岩。在掌⼦⾯尚未开挖的拱部围岩中，根据设计要求沿隧道拱部120°范围内打⼊Φ42管长3m 超前注浆⼩导管，环向间距0.3m，并注浆超前⽀护。

隧道初期支护首件工程工艺性方案

隧道初期支护首件工程工艺性方案

隧道初期支护首件工程工艺性方案

1 / 50

隧道初期支护首件工程工艺性施工方案

编 制:

复 核：

审 核：

隧道初期支护首件工程工艺性方案

2 / 50

隧道初期支护首件工程工艺性方案

3 / 50

目 录 隧道初期支护首件工程工艺性方案

1 / 50

隧道初期支护首件工程工艺性方案

1 / 50 隧道初期支护首件工程工艺性施工方案

.编制依据及原则

编制依据

银西铁路隧道施工图及隧道参图等；

《铁路隧道超前地质预报技术规程》（ －）；

《铁路隧道监控量测技术规程》（ －）；

《高速铁路工程测量规范》（ ）；

《高速铁路隧道工程施工技术规程》（ －）；

《铁路隧道工程施工安全技术规程》（ －）；

《高速铁路隧道工程施工质量验收标准》（ ）；

《铁路混凝土工程施工技术指南》（铁建设〔〕号）；

《铁路隧道施工抢险救援指南》（ －）；

《铁路混凝土工程施工质量验收标准》（ ）；

《关于进一步明确软弱围岩及不良地质铁路隧道设计施工有关技术规定的通知》（铁建设〔〕号）；

编制原则

认真贯彻执行国家方针、政策、标准、和设计文件；

严格执行基本建设程序，实现工程项目的全部功能；

全面履行工程合同，满足建设单位要求，有效的集中施工力量，按期完成；

根据工程特点，采用先进的施工技术、成熟的施工工艺、试验先行、样板引路、全过程监控、信息化施工。

采用先进的机械设备，科学配置生产线，充分发挥设备的系统生产能力。按照专业化分工、分区段组织平行流水作业，以确保工期目标为原则合理配制施工资源。

遵循“重视环境、保护环境”的原则，做到不扰民、不污染环境。

.工程概况

工程简介

隧道位于陕西省咸阳市永寿县监军镇境内，隧道处于黄土梁区域，隧道横穿干堡村东侧黄土梁，进出口均位于冲沟岸坡上，冲沟多为“”隧道初期支护首件工程工艺性方案

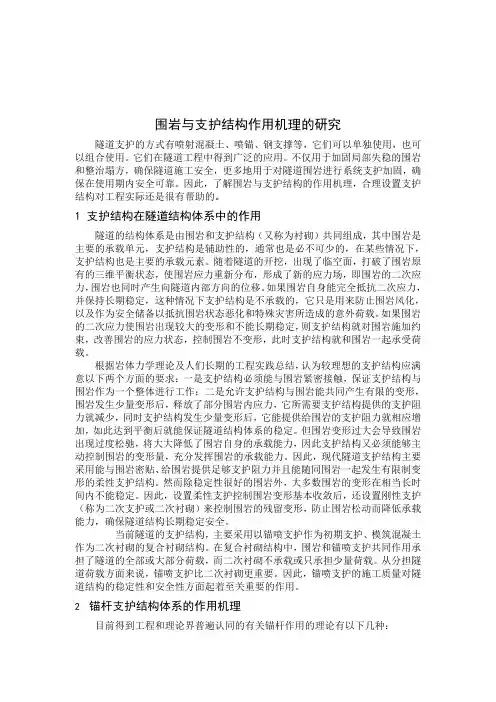

围岩与支护结构作用

围岩与支护结构作用

围岩与支护结构作用机理的研究

隧道支护的方式有喷射混凝土、喷锚、钢支撑等，它们可以单独使用，也可以组合使用。它们在隧道工程中得到广泛的应用。不仅用于加固局部失稳的围岩和整治塌方，确保隧道施工安全，更多地用于对隧道围岩进行系统支护加固，确保在使用期内安全可靠。因此，了解围岩与支护结构的作用机理，合理设置支护结构对工程实际还是很有帮助的。

1 支护结构在隧道结构体系中的作用

隧道的结构体系是由围岩和支护结构（又称为衬砌）共同组成，其中围岩是主要的承载单元，支护结构是辅助性的，通常也是必不可少的，在某些情况下，支护结构也是主要的承载元素。随着隧道的开挖，出现了临空面，打破了围岩原有的三维平衡状态，使围岩应力重新分布，形成了新的应力场，即围岩的二次应力，围岩也同时产生向隧道内部方向的位移。如果围岩自身能完全抵抗二次应力，并保持长期稳定，这种情况下支护结构是不承载的，它只是用来防止围岩风化，以及作为安全储备以抵抗围岩状态恶化和特殊灾害所造成的意外荷载。如果围岩的二次应力使围岩出现较大的变形和不能长期稳定，则支护结构就对围岩施加约束，改善围岩的应力状态，控制围岩不变形，此时支护结构就和围岩一起承受荷载。

根据岩体力学理论及人们长期的工程实践总结，认为较理想的支护结构应满意以下两个方面的要求：一是支护结构必须能与围岩紧密接触，保证支护结构与围岩作为一个整体进行工作；二是允许支护结构与围岩能共同产生有限的变形，围岩发生少量变形后，释放了部分围岩内应力，它所需要支护结构提供的支护阻力就减少，同时支护结构发生少量变形后，它能提供给围岩的支护阻力就相应增加，如此达到平衡后就能保证隧道结构体系的稳定。但围岩变形过大会导致围岩出现过度松驰，将大大降低了围岩自身的承载能力，因此支护结构又必须能够主动控制围岩的变形量，充分发挥围岩的承载能力。因此，现代隧道支护结构主要采用能与围岩密贴、给围岩提供足够支护阻力并且能随同围岩一起发生有限制变形的柔性支护结构。然而除稳定性很好的围岩外，大多数围岩的变形在相当长时间内不能稳定。因此，设置柔性支护控制围岩变形基本收敛后，还设置刚性支护（称为二次支护或二次衬砌）来控制围岩的残留变形，防止围岩松动而降低承载能力，确保隧道结构长期稳定安全。

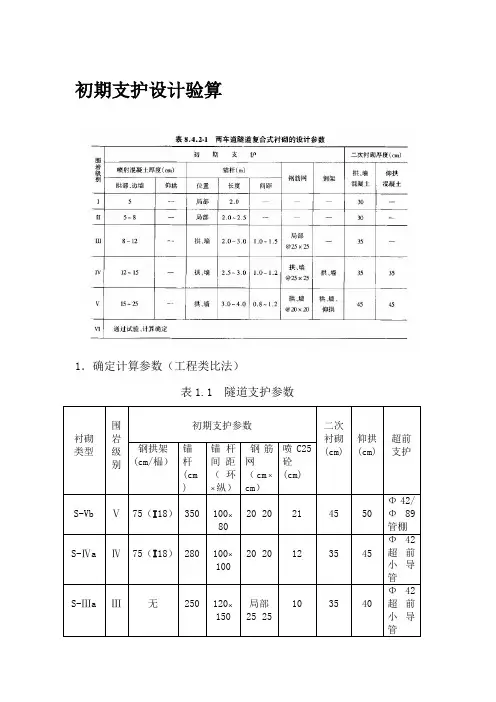

初期支护设计验算
