灯具配光相关内容介绍

1. 灯具种类及缩写

前照灯：提供远光，或近光，或远、近光的照明车辆前方道路的灯具。

配光Light distribution：灯具发射的可见光的光度（照度或发光强度等）分布。

近光：当车辆前方有道路其他使用者时，所使用的一种不使对方眩目或引起不舒适感的近距离照明光束。

远光：当车辆前方无道路其他使用者时，所使用的一种远距离照明光束。

明暗截止线cut-off line：光束投射到配光屏幕上，目视感觉到的明暗显著变化的分界线。

照准 aiming：配光测试时，光束在配光屏幕上的定位。

配光屏幕 measuring screen：测试灯具配光性能的屏幕。（10m和25m都可以）

HV点：通过灯具基准中心的水平线至配光屏幕上的垂足。

H-h线：在配光屏幕上通过HV点的水平线。

V-v线：在配光屏幕上通过HV点的铅垂线。

光照度：即通常所说得勒克司度（lx），表示被摄主体表面单位面积上受到的光通量。光照度是衡量拍摄环境的一个重要指标。是以下功能中的单位,前照灯中近光、远光、前雾灯。可以理解为在一定距离外能照多亮。

发光强度：简称光强，国际单位是candela（坎德拉）简写cd。Lcd是指光源在指定方向的单位立体角内发出的光通量。是以下功能的单位（转向、位置、制动、倒车等信号灯），可以理解为本身有多亮。

1.2 常用的灯种名称、标准和缩写：

光色英文德文法规图纸符号

卤素近光 passing beam / low beam /

meeting beam / dipped beam 白色 LB ABBL ECE R112

GB4599-2007

卤素远光 driving beam / upper beam /

high beam / main beam 白色 HB FL

转向灯 Direction indicator 琥珀色 DI BL R6 / GB17509-2008 BL

前雾灯 Front fog lamp 白色/黄色 R19 / GB4660-2007

日行灯 Day time running lamp DRL TFR R87 / GB23255-2009

侧标志灯 Side marker lamp 琥珀色/其他 R91 / GB 18099

回复反射器 Retro-reflecting devices 红色/其他 R3 / GB11564-2008

前位灯 Position light 白色 PO R7 / GB5920-2008

刹车灯 Stop light 红色 B

后位灯 Tail light 红色 S

后雾灯 Rear fog light 红色 R38 / GB11554-2008 NES

倒车灯 Back-up light, Reversion lamp 白色 R23 / GB15235-2007 ZR

氙光远近光白色 R98 / GB21259-2007

牌照灯白色 R4 / GB18408-2001

安装规定 R48 / GB4785-2007

驻车灯 R77 / GB18409-2001

英德技术术语词典

English German Germ.

Abbr. Engl.

Abbr. Chinese

Headlamp Der Hauptscheinwerfer HSW H/L

Rearlamp / Rear combination /

Taillamp Die Heckleuchte H/L R/C

Center high mountrd stop lamp Die Hochgesetzte Bremsleuchte HBR CHMSL

Foglamp Der Nebelscheinwerfer NSW FL

Direction indicator / Flasher Die Blinkleuchte (Blinker) BL DI

High beam Das Fernlicht

2. 远近光安装位置介绍

2.1 在通常的情况下，远光灯在内侧、下侧，近光灯在外侧、上侧。美国法规中有这样的规定。欧洲法规中没有这方面规定。

2.2 国标规定

在GB7258-2004中曾有这样的规定，“远、近光灯上下并列设置时，近光灯应位于上侧，其它情况下近光灯应位于外侧 ”。但在一些汽车厂和汽车灯具厂的据理力争下，在2006年的增补条款中删除了这个规定。

在GB4785中对近光灯的位置有限制，“横向：离车辆纵向对称平面最远的基准轴线方向上的视表面外缘到车辆外缘端面的距离应不大于400㎜”。

2.3 前照灯调光的主要目的

保证灯具出厂时，远光、近光光型位置处在理论位置，或客户要求的位置。

保证灯具出厂时，远光、近光光型位置的一致性。

保证灯具出厂时，远光、近光光型相对位置的正确。

2.4 前照灯光束照射位置检验方法（GB 7258-2004 附录D）

2.4.1屏幕法D1：在屏幕上检查

检查用场地应平整，屏幕与场地应垂直。被检验的机动车应空载、轮胎气压正常、乘坐一名驾驶员的条件下进行。将机动车停置于屏幕前，并与屏幕垂直，使前照灯基准中心距屏幕 10 m，在屏幕上确定与前照灯基准中心离地面距离H等高的水平基准线及以机动车纵向中心平面在屏幕上的投影线为基准确定的左右前照灯基准中心位置线。分别测量左右远近光束的水平和垂直照射方位的偏移值。

2.4.2用前照灯检测仪检验D2

将被检验的机动车按规定距离与前照灯检测仪对正（宜使用车辆摆正装置），从前照灯检测仪的显示屏上分别测量左右远、近光束的水平和垂直照射方位的偏移值。

2.4.3检验方法的选择D3

机动车安全技术检验时宜采用前照灯检测仪检验前照灯光束照射位置。

2.4.4主机厂检光设备

2.4.5近光要求——GB 7258-2004《机动车运行安全技术条件》

 近光垂直：在检验前照灯近光光束照射位置时，前照灯照射在距离 10m 的屏幕上时，乘用车前照灯近光光束明暗截止线转角或中点的高度应为 0.7H～0.9H （H为前照灯基准中心高度），其它机动车（拖拉机运输机组除外）应为 0.6H～0.8H 。

 近光水平：机动车（装用一只前照灯的机动车除外）前照灯近光光束水平方向位置向左偏不允许超过 170mm，向右偏不允许超过 350 mm。

2.4.5远光要求——GB 7258-2004《机动车运行安全技术条件》

 远光垂直：在检验前照灯远光光束及远光单光束灯照射位置时，前照灯照射在距离 10m 的屏幕上时，要求在屏幕光束中心离地高度，对乘用车为0.9H～1.0H ，对其它机动车为 0.8H～0.95H ；

 远光水平：机动车（装用一只前照灯的机动车除外）前照灯远光光束水平位置要求，左灯向左偏不允许超过 170mm ，向右偏不允许超过 350mm ，右灯向左或向右偏均不允许超过 350mm 。 3. 配光屏幕的讲解

3.1 Hella实验室配光屏幕

3.2 道路透视图及配光屏幕

3.3 道路及配光屏幕侧视图 4. 发射不对称的白炽灯泡的前照灯GB4599 ECE R112

4.1 前照灯的光色是白色，色度符合GB4785规定。

常用灯泡：H1 55W、H7 55W、H3 55W、H4 60/55W 标称电压12V，试验电压13.2V

白炽封闭式灯光组SB；卤钨封闭式灯光组HSB；常见的是半封闭式前照灯

对于灯丝灯泡前照灯而言，A级是指装用R2和HS1灯泡的汽车前照灯，其余的均为B级。

4.2 卤素近光灯的照准__按GB4599-2007=ECE R112

垂直方向：明暗截止线的水平部分应位于h-h线下0.57°。

水平方向：明暗截止线拐点应位于v-v线上，若拐点不清晰，以满足75R和50R为准。

为使明暗截止线清晰，允许遮蔽部分配光镜。在v-v线两侧各5°范围内观察明暗截止线。

调整要求：近光允许明暗截止线在v-v线左右各1°，垂直方向不超过h-h线范围内进行调整。

4.3 卤素远光灯的照准__按GB4599或ECE R112

光束最大照度区域的中心位于HV点。

对于可单独调整的远光，需要进行照准；否则，在近光照准后，测量远光不允许再作调整。

4.4 卤素近光灯的配光__按GB4599或ECE112 （25m屏幕测量点位置图）

4.5 B级前照灯近光测量点要求__按GB4599-2007或ECE R112

Unit：Lx 100% 130% 80%

Min Max Min Max Min Max

HV --- 0.700 --- 0.700 --- 1.000

HV点是可以调整的。如果调整HV点，下面各个点会发生变化。

Z Ⅲ （Ⅲ区中任何点≤0.7） --- 0.700 --- 0.700 --- 1.000

B 50 L （≤0.7） --- 0.400 --- 0.400 --- 0.600

75 R （≥12） 12.000 --- 15.600 --- 9.600 ---

50 R （≥12） 12.000 --- 15.600 --- 9.600 ---

50 V （≥6） 6.000 --- 7.800 --- 4.800 ---

75 L （≤12） --- 12.000 --- 12.000 --- 14.400

50 L （≤15） --- 15.000 --- 15.000 --- 18.000

25 L （≥2） 2.000 --- 2.600 --- 1.600 ---

25 R （≥2） 2.000 --- 2.600 --- 1.600 ---

Z Ⅳ （Ⅳ区中任何点≥3） 3.000 --- 3.900 --- 2.400 ---

Z Ⅰ＜2×E50R max --- --- Ⅰ区中任何点＜50R的实测照度值

Z A 1 测试点 1+2+3≥0.3lx；测试点 4+5+6≥0.6lx； 0.7lx≥测试点7≥0.1lx； 0.7lx≥测试点8≥0.2lx

Z A 2

Z A 3

Z A 4

Z A 5

Z A 6

Z A 7

Z A 8

批量规定：近光照度限值按标准5.7.4.2 规定放宽20%，但其中B50L放宽0.2lx，Ⅲ区放宽0.3lx；A、B区8点不做检测。 10米屏 25米屏

0.57° 10cm 25cm

1° 17cm 43cm

2° 35cm 87cm

3° 52cm 130cm

5° 87cm 219cm

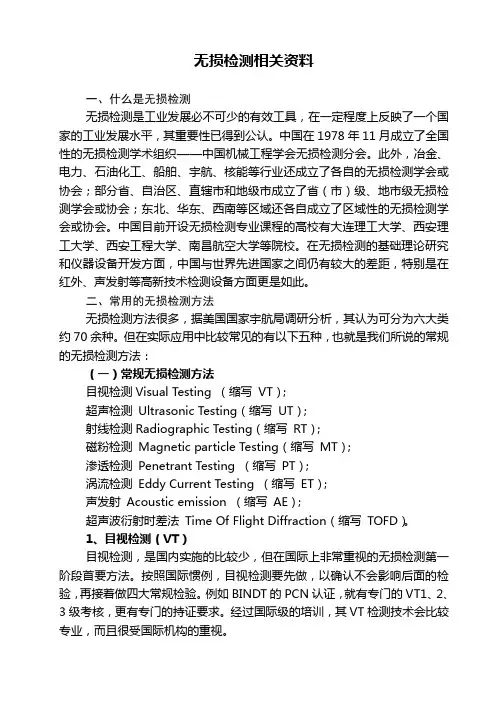

无损检测介绍、检测内容、资质相关资料汇总
