氦检漏操作规程

第1篇

一、概述

氦气检漏操作规程旨在规范氦气检漏操作过程，确保操作人员的人身安全和设备的安全运行。本规程适用于氦气检漏设备的操作，包括设备检查、操作流程、注意事项等。

二、操作前准备

1. 操作人员应接受专业培训，熟悉氦气检漏设备的使用方法和安全操作规程。

2. 检查设备是否正常工作，包括氦气供应和排放系统、压力传感器、磁力传感器等。

3. 检查设备附件是否齐全，如有损坏或缺失，及时更换。

4. 检查个人防护装备，如手套、护目镜、防护服等，确保符合安全要求。

三、操作流程

1. 打开氦气检漏设备，确保设备处于正常工作状态。

2. 根据被检设备的要求，调整设备的工作参数，如检测灵敏度、流量等。

3. 将被检设备与氦气检漏设备连接，确保连接牢固。

4. 启动氦气检漏设备，观察检测结果显示，如有泄漏，设备会发出警报。

5. 根据检测结果，确定泄漏点位置，并采取相应措施进行处理。

6. 检测完成后，关闭氦气检漏设备，拆卸被检设备。

四、注意事项

1. 操作过程中，严禁吸烟、使用明火或产生火花的设备。

2. 当检测到氦气泄漏时，应立即停止使用设备，并将设备从潜在的危险区域移出。

3. 氦气泄漏应迅速报告给相关人员，并采取措施控制泄漏，如关闭氦气供应阀门、通风等。

4. 在操作设备期间，不得擅自更改设备的工作参数或拆解设备。 5. 定期检查设备的工作状态，定期清洁设备，并按照设备使用说明书中的要求保养设备。

6. 在设备故障或异常情况下，应立即停止使用设备，并联系专业技术人员进行维修。

7. 禁止将设备用于非指定的用途，以免损坏设备或造成人员伤害。

五、操作后处理

1. 检漏完成后，拆卸被检设备，清理现场。

2. 对设备进行清洁和保养，确保设备处于良好状态。

3. 记录操作过程中的相关信息，如检测时间、泄漏点位置、处理措施等。

4. 将设备归位，关闭电源，确保安全。

本规程为氦气检漏操作的基本要求，具体操作规范应根据厂家提供的使用说明和相关安全规程来执行。操作人员应严格遵守本规程，确保操作安全、高效。

氦检漏步骤

1、 抽真空至5Pa以下就可以开始检测。

2、 插上检漏仪电源，关闭上部手动挡板阀，开启检漏仪总电源，此时，“放气”灯亮起，等待系统运行

3、 当“系统正常”及旁边的两个灯都显示为绿色时，观察预置参数，应为10-15，一般取15，观察数值，应为10的-8至-9次方时，可以开始检漏（等待几分钟）

4、 按“检漏”键，缓慢开启顶部手动挡板阀，注意：检漏口的压强不得超过10MPa,否则机器易损坏，

5、 数值稳定后，先记录下来，这就是“本底”

6、 逐个将氦气充入焊缝，并封堵插入口，将数值变动记录下来。全部完成充氦后再观察20分钟，看数值有无大的变动。

7、 关机时，应先关闭上部手动挡板阀，然后开启放气键，最后关电源。

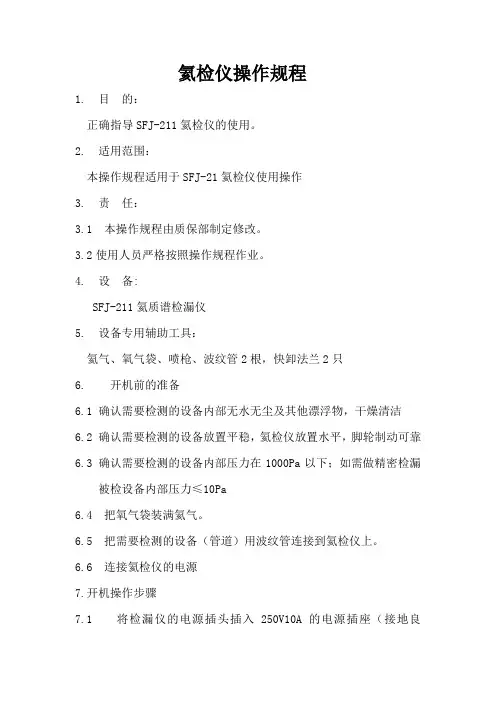

氦检仪操作规程

1. 目 的：

正确指导SFJ-211氦检仪的使用。

2. 适用范围：

本操作规程适用于SFJ-21氦检仪使用操作

3. 责 任：

3.1 本操作规程由质保部制定修改。

3.2使用人员严格按照操作规程作业。

4. 设 备:

SFJ-211氦质谱检漏仪

5. 设备专用辅助工具：

氦气、氧气袋、喷枪、波纹管2根，快卸法兰2只

6. 开机前的准备

6.1 确认需要检测的设备内部无水无尘及其他漂浮物，干燥清洁

6.2 确认需要检测的设备放置平稳，氦检仪放置水平，脚轮制动可靠

6.3 确认需要检测的设备内部压力在1000Pa以下；如需做精密检漏

被检设备内部压力≤10Pa

6.4 把氧气袋装满氦气。

6.5 把需要检测的设备（管道）用波纹管连接到氦检仪上。

6.6 连接氦检仪的电源

7.开机操作步骤

7.1 将检漏仪的电源插头插入250V10A的电源插座（接地良好）。 7.2 将后置电源控制面板上的电源开关置于 l 位置。

7.3 主屏幕上出现 启动中 画面。 若启动前检漏仪已关闭很长一段

时间 (数小时)，则可能需要最多三分半钟的时间稳定下来，主

屏幕上出现

待机中 画面，同时提供可靠的量化泄漏率读数。

8. 检漏操作

8.1采用氦气作为跟踪气体来探测漏眼的方法多种多样。本规程适用

真空喷吹法检测

9. 关机操作步骤

9.1 首先要切断氦检仪和被检工件之间相通的阀门，然后按下操作面

板上的停止按钮，主屏幕上出现 待机中 画面，然后置电源控制

面板上的电源开关置于 O 位置

10.氦检仪使用注意事项

10.1 检测口规管电压≯2000mv

10.2 电源电压不能超过220V额定电压的 ±10%。

10.3 电源插座要接保护性地线

10.4 0% 至 80% 相对湿度，无凝缩

氦气检漏仪操作方法

氦气检漏仪是一种常用的气体检测仪器，用于检测气体泄漏。下面是一般的氦气检漏仪操作方法：

1. 准备工作：确认氦气检漏仪内部的氦气供应充足，并确保仪器与气源（通常是氦气罐）连接良好。

2. 打开氦气供应：打开氦气检漏仪上的气源开关，让氦气进入仪器。

3. 设置检测灵敏度：根据需要，使用仪器上的调节钮或菜单设置灵敏度。如果需要更高的灵敏度，可以选择较低的数字或更窄的范围。

4. 目标定位：将氦气检漏仪靠近要检查的目标区域，使用仪器上的探头或喷嘴对准目标区域。

5. 开始检测：按下仪器上的检测按钮或触发器，开始释放氦气。仪器将开始检测周围空气中的氦气浓度，并显示结果。

6. 观察仪器显示：观察仪器上的指示灯、数字显示或屏幕，以确定是否检测到气体泄漏。一般情况下，如果检测到泄漏，仪器会发出声音或显示相关警告。

7. 确认检测结果：如果仪器显示检测到了泄漏，可以通过改变仪器位置或调整灵敏度来定位泄漏源的具体位置。

8. 关闭氦气供应：检测完成后，关闭气源开关，停止供氦。

9. 清洁和存储：清洁仪器的外壳和探头，将仪器存放在安全干燥的地方，避免物品压迫或受潮。

请注意，以上仅为一般操作步骤，具体操作方法可能会因仪器型号和制造商的不同而略有差异。因此，在使用氦气检漏仪之前，最好阅读并按照制造商提供的操作手册进行操作。同时，确保在操作中遵守相关安全操作规程，并使用个人防护设备，如手套和眼镜。
