USB TO SER安装说明及USB转串口说明

  • 格式：doc
  • 大小：271.50 KB
  • 文档页数：6

USB TO SER安装说明

注意：应先将传输线从电脑的USB口拔出，再安以下说明操作。

1） 步骤一：先运行DRemover98_ME_2k_XP文件夹中的DRemover98_ME_2k_XP.exe

（1）出现下图时，点击“OK”

（2）出现下图时，点击“是”

等待电脑重新启动；

2） 步骤二：再运行SETUP文件夹中的Y-105 Driver.EXE，会出现A情况或B情况

A：情况一：

（1） 出现下图时，选择“移除该驱动程序”，并点击“下一步”

（2） 出现下图时，选择“是，立即重新启动计算机”，并点击“完成”

等待电脑重启后，再重复步骤二；

B：情况二：

(1) 出现下图时，点击“下一步”

（2）出现下图时，点击“完成”

至此程序安装完成；

按照提示“如果您在安装驱动程序前，曾插入传输线，请重新拔掉再插入一次，以便系统重新侦测这个设备”重新再插入一次后，传输线要正常使用。

USB转串口设定说明书

1 首先安装USB转串口数据线驱动程序后，按照下列步骤进行操作。

2 把USB转串口数据线与拓普康数据线连接，连接电脑和全站仪，全站仪开机

3 鼠标右击桌面上的我的电脑，点击属性，如图

出现 “系统属性”，界面，然后点击 “硬件”然后点击“设备管理器”

然后鼠标左击“端口”

然后鼠标右击下面的图标点击“属性”按钮

出现“USB-SERIAL”属性界面，然后点击“端口设置”，然后点击“高级（A）”按钮，然后点击COM端口号，如图

您的笔记本电脑，当前现实的可能是COM3,COM4 COM5，向上拉动菜单选中“COM1”点击右侧“确定”，这样我们就可以用COM1口实现数据传输了。

附录：您的笔记本电脑的COM1口有可能被别的设备占用，请您在数据传输结束后该会原始设置的COM口，以免对您的其

合集下载

USB转RS232接口电路

USB转RS232接口电路

USB转RS232接口电路

与RS232总线的数据传输速率相比，USB的传输速率更快，因此

很多计算机的RS232串行接口都被USB接口所替换，但是很多仪器

仪表、控制终端、远程终端等设备的接口还是沿用RS232。为解决两

个接口之间的转换，设计了USB到RS232接口转换卡。

1、 CH341T简介

CH341T是USB总线转接芯片，其引脚排列如图1所示。当

CH341T工作在异步串口模式时，CH341T提供串口发送使能、串口

接收就绪等交互式的速率控制信号，用于为计算机扩展异步串口，或

者将普通的串口设备直接升级到USB总线。表1是CH341T芯片各

引脚功能说明。

图①

表

1 引脚号 引脚名称 类型 引脚说明

13，20 VCC 电源 正电源输入端，需要外接 0.1uF 电源退耦电容

11，12 GND 电源 公共接地端，直接连到 USB 总线的地线

6 V3 电源 在 3.3V 电源电压时连接 VCC 输入外部电源，

在 5V 电源电压时外接容量为 0.01uF 退耦电容

9 XI 输入 晶体振荡的输入端，需要外接晶体及振荡电容

10 XO 输出 晶体振荡的反相输出端，需要外接晶体及振荡电容

7 UD+ USB信号 直接连到 USB 总线的 D+数据线

8 UD- USB信号 直接连到 USB 总线的 D-数据线

1 ACT# 输出 USB 设备配置完成状态输出，低电平有效

16 SCL 开漏输出 芯片功能配置输出，内置上拉电阻， 可以接串行

EEPROM 配置芯片的 SCL 引脚

15 SDA 开漏输出

及输入 芯片功能配置输入，内置上拉电阻， 可以接串行

EEPROM 配置芯片的 SDA 引脚

3 TXD 输出 串行数据输出

4 RXD 输入 串行数据输入，内置上拉电阻

19 TEN# 输入 串口发送使能，低电平有效，内置上拉电阻

17 RDY# 输出 串口接收就绪，低电平有效

18 TNOW 输出 串口发送正在进行的状态指示，高电平有效

Moxa UPort 1200 1400 1600系列USB-to-Serial转换器快速安装指南说

Moxa UPort 1200 1400 1600系列USB-to-Serial转换器快速安装指南说

P/N: 180201400001A

*180201400001A* UPort 1200/1400/1600 Series Quick Installation Guide

USB-to-Serial Converter

Version 9.2, May 2021

Technical Support Contact Information

/support

 2021 Moxa Inc. All rights reserved.

Overview

Moxa’s USB-to-serial product provides a wide range of easy-to-use

solutions for adding Windows COM ports and Linux tty ports through a

PC’s USB port.

The UPort 1200/1400/1600 series are the following models:

• UPort 1250: 2-port RS-232/422/485 USB-to-serial converter

• UPort 1250I: 2-port RS-232/422/485 USB-to-serial converter w/

isolation protection

• UPort 1410: 4-port RS-232 USB-to-serial converter

• UPort 1450: 4-port RS-232/422/485 USB-to-serial converter

• UPort 1450I: 4-port RS-232/422/485 USB-to-serial converter w/

isolation protection

• UPort 1610-8: 8-port RS-232 USB-to-serial converter

USB模拟串口设置说明

USB模拟串口设置说明

19系列扫描枪

USB模拟串口设置

操作手册 北京网信吉通科技有限公司

咨询电话：400-088-2900

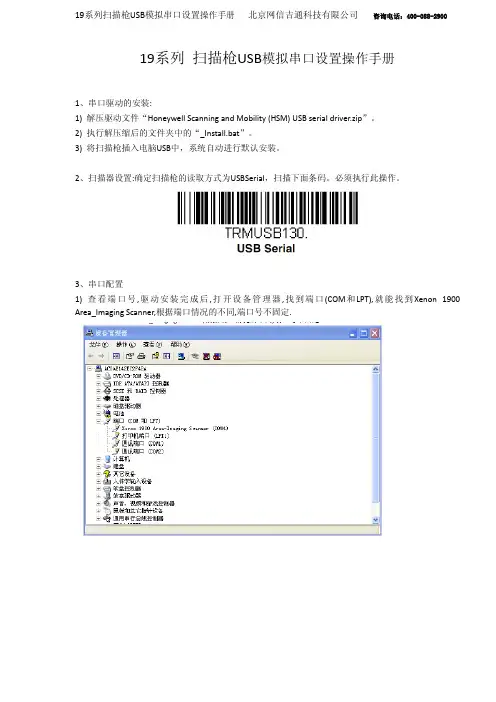

19系列 扫描枪USB

模拟串口设置操作手册

1、串口驱动的安装:

1) 解压驱动文件“Honeywell Scanning and Mobility (HSM) USB serial driver.zip”。

2) 执行解压缩后的文件夹中的“_Install.bat”。

3) 将扫描枪插入电脑USB中，系统自动进行默认安装。

2、扫描器设置:确定扫描枪的读取方式为USBSerial，扫描下面条码。必须执行此操作。

3、串口配置

1) 查看端口号,驱动安装完成后,打开设备管理器,找到端口(COM和LPT),就能找到Xenon 1900

Area_Imaging Scanner,根据端口情况的不同,端口号不固定.

19系列扫描枪

USB模拟串口设置

操作手册 北京网信吉通科技有限公司

咨询电话：400-088-2900

2) 串口参数设置.可以根据具体情况设置串口传输速率,数据位,校验位等.具体设置如下图.

3) 更改串口端口号:

如果需要统一端口号，在属性Force COM port 选项中按照下图设置。COM port可以是下面推荐的值,

也可以是使用1~17以内未使用的端口数值。点击确定系统将自动更改。

更改后的端口：

19系列扫描枪

USB模拟串口设置

操作手册 北京网信吉通科技有限公司

咨询电话：400-088-2900

4、串口测试

1） 运行超级终端：串口配置完成后，我们可以通过电脑自带的超级终端进行验证串口配置是否正确。

在开始–所有程序–附件–通讯–超级终端，点击超级终端

2） 配置超级终端，链接使用COM15，串口属性按照系统属性里面的设置进行配置。

3） 扫描条码。

配置完成后，在焦点处，扫描条码，将显示扫描到的数据。

如果能够快速显示数据，则表示我们虚拟串口的扫描枪，设置完成。

19系列扫描枪

USB转串口线 驱动安装及使用说明

USB转串口线 驱动安装及使用说明

1. 说明：下面的操作步骤只适用于UT-810型号的USB转串口黑色线缆；

2. 安装驱动程序

 情况1：安装文件在光盘上，假设光盘的驱动符为E，点击E盘盘符，依次进入下面的目录E:\USB 1.1 TO RS232 Cable\PC Driver\Setup；

 找到安装文件98ME_20011_2kXP_20024 Driver Installer.exe双击，系统弹出下面的对话框；

 单击下一步后系统弹出，“InstallShield Wizard 完成”对话框，表明驱动已经安装完成；

 情况2：如果98ME_20011_2kXP_20024 Driver Installer.exe文件在硬盘或者U盘上，找到对应的目录双击即可完成安装；

3. 插上串口线

4. 检查USB转串口的串口编号

在进行串口扩展之后，用户在使用“一控多”功能之前，应该先检查该PC上共有多少个串口设备，基本步骤如下：

 在系统桌面上，选择我的电脑，单击鼠标右键；

 选择我的属性，然后弹出“系统属性”窗口；

 在系统属性窗口中，点击“硬件”选项后单击“设备管理器”按钮，弹出“设备管理器”对话框；

 单击“端口(COM和LPT)”弹出“设备管理器”的对话框；

在一台PC机上，通过USB接口扩展了2个串口，按照上面的步骤检查系统串口时得到的结果如图所示，串口1(COM1)为该PC机标准的设备，在PC机箱后面，为9针公口插座；而Prolific USB-to-Serial Bridge (COM4)和Prolific

USB-to-Serial Bridge (COM5)分别是安装了2根USB转串口设备后扩展出的串口。COM4和COM5的使用和COM1相同，在软件操作上没有任何区别。
