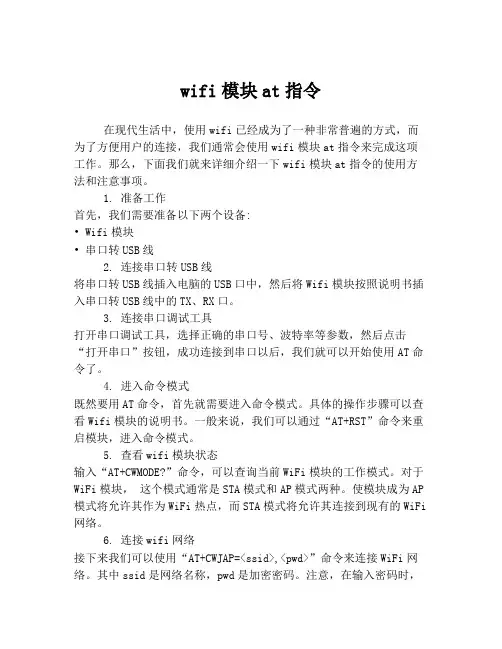

wifi模块at指令

在现代生活中，使用wifi已经成为了一种非常普遍的方式，而为了方便用户的连接，我们通常会使用wifi模块at指令来完成这项工作。那么，下面我们就来详细介绍一下wifi模块at指令的使用方法和注意事项。

1. 准备工作

首先，我们需要准备以下两个设备:

• Wifi模块

• 串口转USB线

2. 连接串口转USB线

将串口转USB线插入电脑的USB口中，然后将Wifi模块按照说明书插入串口转USB线中的TX、RX口。

3. 连接串口调试工具

打开串口调试工具，选择正确的串口号、波特率等参数，然后点击“打开串口”按钮，成功连接到串口以后，我们就可以开始使用AT命令了。

4. 进入命令模式

既然要用AT命令，首先就需要进入命令模式。具体的操作步骤可以查看Wifi模块的说明书。一般来说，我们可以通过“AT+RST”命令来重启模块，进入命令模式。

5. 查看wifi模块状态

输入“AT+CWMODE?”命令，可以查询当前WiFi模块的工作模式。对于WiFi模块， 这个模式通常是STA模式和AP模式两种。使模块成为AP模式将允许其作为WiFi热点，而STA模式将允许其连接到现有的WiFi网络。

6. 连接wifi网络

接下来我们可以使用“AT+CWJAP=,”命令来连接WiFi网络。其中ssid是网络名称，pwd是加密密码。注意，在输入密码时，一定要格外小心，确保输入无误，否则连接失败。

7. 查询当前IP地址

连接成功后，可以使用“AT+CIPSTA?”命令查询WiFi模块当前分配的IP地址。

8. 建立TCP连接

接下来，我们可以使用“AT+CIPSTART=TCP,

address>,”来建立TCP连接。其中，remote IP

address是指所要连接的远程服务器的IP地址，remote port是远程端口号。

9. 发送数据

在连接建立完成以后，我们就可以使用“AT+CIPSEND”来发送数据了。具体的数据格式和发送方式可以查看Wifi模块的说明书。

RS232接口转USB接口的通信方法

摘要通用串行总线是计算机外设接口的发展趋势，将逐渐取代机上的232协议串口，因此很多传统的232接口设备都将面临一个向接口转换的问题。

本文以卡门禁考勤系统为例，提出一种方案，使传统的232接口转化为接口后直接通过总线接入，同时使卡门禁考勤设备增加了总线具有的热插拔、自动配置和智能电源管理等功能；着重剖析通信内核，探讨系统软硬件设计方案。

关键词终端人机接口设备列举引言

作为一种新的机互连协议，使外设到计算机的连接更加高效、便利。

这种接口适合于多种设备，不仅具有快速、即插即用、支持热插拔的特点，还能同时连接多达127个设备，解决了如资源冲突、中断请求和直接数据通道等问题。

因此,越来越多的开发者欲在自己的产品中使用这种标准接口。

而232是单个设备接入计算机时，常采用的一种接入方式，其硬件实现简单，因此在传统的设备中有很多采用了这种通信方式。

一般的卡门禁考勤系统也使用232接口与机通信。

如果将技术应用于卡门禁考勤系统与机之间的数据通信，这样，不仅能使卡门禁考勤设备具备通信的诸多优点，而且对机而言还可以节余1个232串口为其它通信所用。

1系统概述

规范描述了总线特性、协议定义、编程接口以及其它设计和构建系统时所要求的特性。

是一种主从总线，工作时主机处于主模式，设备处于从模式。

系统所需要的唯一的系统资源是，系统软件所使用的内存空间、主控制器所使用的内存地址空间地址空间和中断请求线。

设备可以是功能性的，如显示器、鼠标或者集线器之类。

它们可以作低速或者高速设备实现。

低速设备最大速率限制在15，每一个设备有一些专有寄存器，也就是端点。

在进行数据交换时，可以通过设备驱动间接访问它。

每一个端点支持几种特殊的传输类型，并且有一个唯一的地址和传输方向。 不同的是端点0仅用作控制传输，并且其传输可以是双向的。

燃国珂皿删

ＨＡＮＤＳＯＮＰＲＯＪＥｃＴＳ

ＰＬ２３０３ＨＸ芯片的ＵＳＢ转串口方法

●●●作者，李胜铭

随着电子技术的不断更新发展．ＲＳ２３２接口作为

标准讣设广泛应用干单片机和嵌人式系统：ＵＳＢ技术

更成为了不仅是世界上计算机与外设之间也是外设

与外设之间普遍采用的连接标准。其易插拨、速度快、

即插即用和独立供电等特点也已得到广泛的应用。本文将介绍一种基于Ｐ哪３ＨＸ芯片的ＵＳＢ转串

口方法．并将其应用到计算机与羊片机通信中。

ＰＬ２３０３ＨＸ是Ｐｒｏｌｉｆｉｃ公司推出的Ｒｓ２３２转ＵＳＢ

（或者ＵＳＢ转ＲＳ２３２）接口的转换蒜片．可提供一个

ＲＳ２３２全双工异步串行通信装置与ＵＳＢ功能接口便利

联接的解决方案。能婷嵌Ａ到任何连接件和嵌＾式设

备中在工作模式和休眠模式时都具有很低的功耗．是

嵌入式系统设备的理想选择。它具有以下特征。

●完全兼容ＵＳＢｌ１协议。

●可调节的输出电压，可以满足电压不同的应用

需求。

●支持完整的Ｒｓ２３２接口，可编程的波特率

７５ｂｉ鹏～６Ｍｂｉ拈．并且可以为外部串行口提供电源。●５１２宇节可调的双向数据缓存．支持默认的ＲＯＭ和外部Ｅ２ＰＲＯＭ存储设备配置信息．具有陀总线接口。●支持从外部ＭＯＤＥＭ信号远程唤醒。

●支持ｗｎｄｏｗｓ９８７ＳＥ、ＭＥ、２０００、炉．ｗｉｎｃｏｗｓ

ＣＤ０、Ｕｎｕｘ和ＭＡＣ等操作系统。●２８引脚的ＳＯＰ小封装。

ＰＬ２３０３ＨＸ的应用电路如图１所示。如图１所示．ＰＬ２３０３ＨＸ的ＵＳＢ转串口电路很

简单，这是园为ＰＬ２３０３ＨＸ内置ＵＳＢ功能控制器、

ＵＳＢ收发器、振荡器和带有全部调制解谓器控制信号

的ＵＡＲＴ，只需外接几只电容兢可实现ＵＳＢ信号与

ＲＳ２３２ＩＴＴＬ电平）信号的转换．能够方便嵌＾到各种

设备．该器件作为ＵＳＢ／ＲＳ２３２双向转换器，方面从

主机接收ＵＳＢ数据并将其转换为ＲＳ２３２信息流格式

发送给外设；另一方面从ＲＳ２３２外设接收数据转换为

ＵＳＢ数据格式传送回主机。这些工作全部由器件自动完成．开发者无需考虑固件设计。

1

USB转串口单片机通信模块

CP2102是USB到UART的桥接电路，完成USB数据和UART数据的转换，电路连接简单，数据传输可靠，把下位机串行数据转换成USB数据格式，方便实现数据通信，在上位机上通过运行该芯片的驱动程序把USB数据可以按照简单的串口进行读写操作编程简单，操作灵活。

【实物图片】

简要说明：

一、尺寸：全长mm42宽20mm高10mm

二、主芯片：CP2102

三、工作电压：USB供电

四、特点：

1、具有电源指示.

2、输入口直接接电脑USB口。

3、采用波特率范围广。

4、数据传输可靠。

5、操作灵活。

6、需要安装驱动

7、只需三根线直接连接单片机：RXD、TXD、GND即可。

2 驱动安装：

1、 将串口模块与计算机电脑连接，电脑提示；

2、 电脑设备管理器出现下图（感叹号）；

3、 电脑自动弹出硬件安装向导； 3

4、 如上图选择，然后，点击：“下一步”，提示下图，选择安装路径；

5、 点击“下一步，开始安装驱动程序； 4

6、 提示安装完成，点击安装完成USB驱动。

7、 系统再次提示安装硬件对话框，如下图操作； 5

8、 如下图操作；

9、 系统安装串行通信驱动； 6

10、完成安装！

串口通信测试 7 1、 查看串口号；

2、 打开串口调试工具；

3、 选择与设备管理器对应的串口号； 8

4、 将串口模块的输出端TXD、RXD端接，如下图；

5、 点击串口工具“手动发送”按钮； 9

6、 如果接收区，显示内容与发送去内容相同，证明串口模块可以正常使用！
